SADA VZDUCHOVÉHO FILTRU SCREAMIN' EAGLE HEAVY BREATHER ELITE
J066752022-10-24
OBECNÉ INFORMACE
Čísla sad
29400406, 29400407
Modely
Informace o příslušenství pro jednotlivé modely naleznete v maloobchodním katalogu náhradních dílů a příslušenství nebo v části věnované náhradním dílům a příslušenství na stránce www.harley-davidson.com (pouze v angličtině).
POZNÁMKA
Tyto sady jsou určeny pouze pro náročné použití. Díly určené pro zvýšení výkonu motoru jsou určeny pouze pro zkušené řidiče.
Požadavky na montáž
Ke správné montáži této sady se vyžaduje Středněpevnostní zajišťovač a těsnicí tmel (modrý) LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLUE) (99642-97).
VAROVÁNÍNa správné montáži této sestavy závisí bezpečnost jezdce a spolujezdce. Použijte odpovídající postupy uvedené v servisní příručce. Pokud daný postup přesahuje vaše schopnosti nebo pro něj nemáte vhodné nářadí, svěřte provedení montáže prodejci Harley-Davidson. Nesprávná montáž této sestavy může vést k vážnému poranění či smrti. (00333b)
POZNÁMKA
Tento návod odkazuje na informace v servisní příručce. Pro tuto montáž je nutná servisní příručka pro tento model / modelový rok motocyklu. Příručka je k dostání u prodejců motocyklů Harley-Davidson.
OZNÁMENÍ
Po montáži této sestavy je třeba znovu kalibrovat ECM. Pokud není provedena správná kalibrace ECM, může dojít k vážnému poškození motoru. (00399b)
V případě, že potřebujete provést kalibraci elektronické řídicí jednotky (ECM), navštivte prodejce motocyklů Harley-Davidson.
Obsah sady
Viz Ilustrace 3 a Tabulka 1.
MONTÁŽ
VAROVÁNÍNejprve odpojte záporný kabel akumulátoru (-). Pokud byste se kladným (+) kabelem dotkli země při současně připojeném záporném (-) kabelu, mohlo by dojít k přeskočení jiskry, jež by mohla způsobit výbuch akumulátoru, což může vést k vážnému poranění nebo smrti. (00049a)
| 1. | Viz servisní příručka. Demontujte sedlo. Odpojte oba kabely akumulátoru – záporný kabel jako první. Uschovejte všechen montážní materiál sedla. |
VAROVÁNÍPři provádění servisních prací na palivovém systému nekuřte a nepracujte v blízkosti otevřeného ohně nebo jisker. Palivo je extrémně hořlavé a výbušné, což může vést k vážnému poranění nebo dokonce smrti. (00330a)
Demontáž originálního vzduchového filtru
Před montáží vzduchového filtru si nechte u prodejce motocyklů Harley-Davidson překalibrovat elektronickou řídicí jednotku (ECM).
| 1. | Demontujte opěrnou desku vzduchového filtru podle pokynů v servisní příručce. | |
| 2. | Demontujte a zahoďte podpěru indukčního modulu. |
Montáž opěrné desky vzduchového filtru
POZNÁMKA
Během servisu vzduchového filtru naneste zajišťovač šroubů na závity všech spojovacích šroubů (na vnitřní i vnější závity). Středněpevnostní zajišťovač a těsnicí tmel (modrý) LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLUE) (99642-97)
| 1. | Viz Ilustrace 1 . Položte kryt (6) na opěrnou desku (4). | |
| 2. | Našroubujte krátké šrouby (7). Utáhněte. Krouticí moment: 4,8–6 N·m (42–53 in-lbs) | |
| 3. | Nalepte lepicí vrstvu čtvercového prstenu (5) na opěrnou desku (4). POZNÁMKA Sejměte lepicí vrstvu ze čtvercového prstenu. | |
| 4. | Namontujte ploché těsnění (8) a opěrnou desku (4) na těleso škrticí klapky. | |
| 5. | Našroubujte šroub (1). Utáhněte. Krouticí moment: 6,2–6,8 N·m (55–60 in-lbs) | |
| 6. | Nasaďte nové O-kroužky (3). | |
| 7. | Naneste zajišťovač šroubů na šrouby odvětrávací trubky (2). Namontujte a utáhněte. Krouticí moment: 30–32,5 N·m (22–24 ft-lbs) Středněpevnostní zajišťovač a těsnicí tmel (modrý) LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLUE) (99642-97) |
| 1 | Šroub (3) |
| 2 | Šroub odvětrávací trubky (2) |
| 4 | Opěrná deska |
| 5 | Lepicí vrstva čtvercového prstenu (2) |
| 6 | Kryt |
| 7 | Krátký šroub (3) |
| 8 | Těsnění |
Ilustrace 1. Sací potrubí
Montáž vložky vzduchového filtru a sacího potrubí
POZNÁMKA
Tento vzduchový filtr je předem naolejován a připraven k montáži.
| 1. | Viz Ilustrace 2 . Nemontujte nové ploché těsnění (3) a sací potrubí (2). | |
| 2. | Našroubujte šrouby (7). Utáhněte. Krouticí moment: 7,5–8,1 N·m (66–72 in-lbs) | |
| 3. | Namontujte vložku vzduchového filtru (4). a. Naneste na šrouby zajišťovač závitů (1, 6).Středněpevnostní zajišťovač a těsnicí tmel (modrý) LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLUE) (99642-97) b. Viz Ilustrace 2 . Namontujte vložku filtru vzduchu (4) a kryt (5). POZNÁMKA Před sestavením vyčistěte montážní plochu filtru. c. Namontujte šrouby (1, 6). Utáhněte. Krouticí moment: 2–2,7 N·m (18–24 in-lbs) Šroub krytky vzduchového filtru | |
| VAROVÁNÍ Nejprve připojte kladný kabel akumulátoru (+). Pokud byste se kladným (+) kabelem dotkli země při současně připojeném záporném (-) kabelu, mohlo by dojít k přeskočení jiskry, jež by mohla způsobit výbuch akumulátoru, což může vést k vážnému poranění nebo smrti. (00068a) | ||
| 4. | Připojte kabely akumulátoru – nejprve kladný. Viz servisní příručka. | |
| 5. | Namontujte sedlo. Po montáži sedla za něj zatáhněte a zkontrolujte, zda je řádně upevněno. Viz servisní příručka. | |
| 6. | Pokud demontujete sání Originální vybavení (OE), musíte na jasně viditelné místo upevnit dodaný výstražný štítek. Doporučujeme upevnit štítek na horní okraj opěrné desky. |
| 1 | Šroub (2) |
| 2 | Trubice sání |
| 3 | Těsnění |
| 4 | Vložka vzduchového filtru |
| 5 | Kryt |
| 6 | Šroub, dlouhý |
| 7 | Šroub (3) |
| 8 | Emblém |

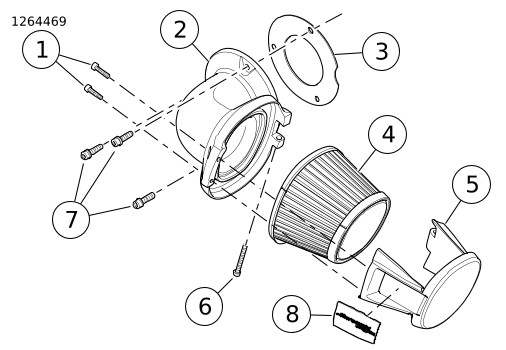

Ilustrace 2. Vložka vzduchového filtru
Údržba vložky vzduchového filtru
| 1. | Vložku vzduchového filtru kontrolujte v následujícím intervalu: Vzdálenost: 8.000 km (5.000 mi) a. Kontrolu je nutné provádět častěji při provozování motocyklu v prašném prostředí. | |
| 2. | Vyměňte vložku palivového filtru v následujícím intervalu: Vzdálenost: 80.000 km (50.000 mi) | |
| 3. | POZNÁMKA * Čištění, sušení nebo olejování pomocí jiných než níže zobrazených výrobků poškozuje filtr a může mít za následek zrušení platnosti záruky. * Vzduchový filtr K&N® je dostupný u prodejce motocyklů Harley-Davidson buď samostatně (v láhvi o objemu 0,95 l s rozstřikovačem, č. dílu 99883-88T), nebo v láhvi o objemu 0,35 l s rozstřikovačem v rámci servisní soupravy pro péči o filtry (č. dílu 99850-92T). * Vzduchový filtr K&N je dostupný u prodejce motocyklů Harley-Davidson buď samostatně (v plechovce s aerosolem o hmotnosti 347 g, č. dílu 99882-88T), nebo v plechovce s aerosolem o hmotnosti 184 g v rámci servisní soupravy pro péči o filtry. * NEMAŽTE VZDUCHOVÝ FILTR OLEJEM NADMĚRNĚ. Nadbytečný olej může nepříznivě ovlivnit výkon motoru a některých jeho součástí. Pokud olej z materiálu filtru vytéká nebo odkapává ještě 20 minut po namazání, filtr vyčistěte a naolejujte jej znovu. a. Povolte hadicovou sponu držící sestavu vložky vzduchového filtru na vzduchovém potrubí. Oddělte vložku od vzduchového potrubí. b. Poklepáním na vložku odstraňte volné nečistoty. Opatrně vykartáčujte jemným kartáčem. c. Nastříkejte čisticí prostředek na vzduchové filtry na bavlněný materiál filtru a nechte jej deset minut vsakovat, případně bavlněný materiál filtru vyválejte nebo namočte v čisticím prostředku na vzduchové filtry nalitém v mělké nádobě. Filtr z přípravku okamžitě vyjměte a nechte přípravek deset minut vsáknout. d. Opláchněte materiál filtru (směrem od čisté strany ke znečištěné straně) pod pomalu tekoucí vodou. e. Po opláchnutí otřepejte přebytečnou vodu a nechte materiál filtru volně vyschnout. K sušení nepoužívejte stlačený vzduch ani horkovzdušnou pistoli. f. Po úplném vyschnutí materiálu filtru buď jednou opatrně stlačte láhev, abyste rozložili olej ve vzduchovém filtru podél všech skladů, nebo nastříkejte olej podél všech skladů, přičemž stříkací trysku držte ve vzdálenosti od materiálu filtru přibližně: Vzdálenost: 76 mm (3 in) g. Před pokračováním počkejte 20 minut, než olej vsákne do materiálu filtru. Po 20 minutách zkontrolujte materiál filtru. Opatrně naneste olej na zbývající viditelná bílá místa na materiálu filtru. Nechte olej vsáknout. | |
| 4. | Namontujte vložku vzduchového filtru. a. Naneste zajišťovač šroubů na šrouby (1, 2).Středněpevnostní zajišťovač a těsnicí tmel (modrý) LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLUE) (99642-97) b. Viz Ilustrace 2 . Namontujte vložku filtru vzduchu (3) a kryt (4). POZNÁMKA Před sestavením vyčistěte montážní plochu filtru. c. Namontujte šrouby (1, 2). Utáhněte. Krouticí moment: 2–2,7 N·m (18–24 in-lbs) Šroub krytky vzduchového filtru |
SERVISNÍ DÍLY
Ilustrace 3. Servisní díly: Sada vzduchového filtru Screamin’ Eagle Performance
Tabulka 1. Servisní díly
Položka | Popis (množství) | Číslo dílu |
|---|---|---|
1 | Emblém, vzduchový filtr | 14101217 |
2 | Šroub s válcovou hlavou | 10200736 |
3 | Šroub s válcovou hlavou s vnitřním šestihranem, stříbrný (3) | 10500130 |
Šroub s válcovou hlavou s vnitřním šestihranem, černý (3) | 10500129 | |
4 | Šroub s válcovou hlavou (2) | 10200738 |
Šroub s válcovou hlavou, černý (2) | 10200737 | |
5 | Sací potrubí, pochromované | 29000328 |
Sací potrubí, černé | 29000330 | |
6 | Těsnění | 29000227 |
7 | Šroub (3) | 869 |
8 | Výstražný štítek, pochromovaný | 29108-08 |
Výstražný štítek, černý | 14001624 | |
9 | Ploché těsnění, opěrná deska | 29000149 |
10 | Šroub, samořezný (3) | 68042-99 |
11 | Kryt, škrticí klapka | 61300616 |
12 | Čtvercový prsten (2) | 11900042 |
13 | Opěrná deska obráběná, pochromovaná | 29000252 |
Opěrná deska obráběná, černá | 29000253 | |
14 | O-kroužek (2) | 11900040 |
15 | Šroub odvětrávací trubky, pochromovaný (2) | 29400283 |
Šroub odvětrávací trubky, černý (2) | 29400252 | |
16 | Vložka vzduchového filtru | 29400405 |
17 | Kryt vložky vzduchového filtru, pochromovaný | 61301174 |
Kryt vložky vzduchového filtru, černý | 61301175 |
