SCREAMIN’ EAGLE HEAVY BREATER ELITE -ILMANPUHDISTINSARJA
J066752022-10-24
YLEISTÄ
Sarjojen numerot
29400406, 29400407
Mallit
Mallien sovitustiedot ovat P&A-myyntiluettelossa ja sivun www.harley-davidson.com Parts and Accessories (Osat ja lisävarusteet) -osiossa (vain englanniksi).
HUOMAUTUS
Nämä sarjat on tarkoitettu vain korkeatehoisille käyttökohteille. Moottoreihin liittyvät viritysosat on tarkoitettu VAIN KOKENEILLE KULJETTAJILLE.
Asennusvaatimukset
LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (kierrelukite, sininen) (99642-97) vaaditaan tämän sarjan asianmukaista asennusta varten.
VAROITUSKuljettajan ja matkustajan turvallisuus riippuu tämän sarjan oikeasta asennuksesta. Noudata korjaamokäsikirjan menettelyjä. Jos toimenpide on mielestäsi liian vaikea tai sinulla ei ole sen tekemiseen tarvittavia työkaluja, pyydä Harley-Davidson-jälleenmyyjää tekemään asennus. Tämän sarjan virheellinen asennus voi aiheuttaa kuoleman tai vakavan loukkaantumisen. (00333b)
HUOMAUTUS
Tässä ohjelehdessä viitataan korjaamokäsikirjan tietoihin. Asennuksessa täytyy hyödyntää saman vuoden/mallin moottoripyörän korjaamokäsikirjaa. Saat käsikirjan Harley-Davidson-jälleenmyyjältä.
HUOMAUTUS
ECM on kalibroitava uudelleen tämän sarjan asennuksen yhteydessä. Jos ECM:ää ei kalibroida asianmukaisesti uudelleen, seurauksena voi olla vakava moottorivaurio. (00399b)
Lisätietoja sähköisen ohjausyksikön (ECM) kalibroinnista on saatavilla Harley-Davidson-jälleenmyyjältä.
Sarjan sisältö
Katso kohdat Kuva 3 ja Taulukko 1.
ASENTAMINEN
VAROITUSIrrota miinuskaapeli (-) ensin. Jos positiivinen (+) kaapeli osuu pyörän runkoon, kun negatiivinen (-) kaapeli on liitettynä, syntyy kipinöitä, jotka voivat aiheuttaa akun räjähtämisen, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00049a)
| 1. | Tutustu korjaamokäsikirjaan. Irrota satula. Kytke irti molemmat akkukaapelit, negatiivinen kaapeli ensin. Säilytä kaikki satulan kiinnitysosat. |
VAROITUSKun huollat polttoainejärjestelmää, älä tupakoi. Pidä se etäällä avotulesta ja kipinöistä. Bensiini on erittäin helposti syttyvää ja räjähtävää, mikä voi aiheuttaa kuoleman tai vakavan loukkaantumisen. (00330a)
Alkuperäisvalmistajan (OE) ilmanpuhdistimen irrotus
Harley-Davidson-jälleenmyyjän täytyy kalibroida ECM uudelleen ennen ilmanpuhdistimen asentamista.
| 1. | Irrota ilmanpuhdistimen päätylevy korjaamokäsikirjan ohjeiden mukaisesti. | |
| 2. | Irrota ja hävitä induktiomoduulin tukikiinnike. |
Ilmanpuhdistimen päätylevyn asennus
HUOMAUTUS
Levitä ilmanpuhdistimen huollon yhteydessä kierrelukitetta kaikkiin kiinnitysosiin, joissa on kierteet (sekä uros- että naaraskierteisiin). LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (kierrelukite, sininen) (99642-97)
| 1. | Katso Kuva 1 . Aseta suojus (6) päätylevyn päälle (4). | |
| 2. | Kiinnitä lyhyet ruuvit (7). ja kiristä ne. Vääntömomentti: 4,8–6 N·m (42–53 in-lbs) | |
| 3. | Asenna neliörengastiiviste (5) päätylevyyn (4). HUOMAUTUS Poista liimapinta neliörengastiivisteestä. | |
| 4. | Asenna tiiviste (8) ja päätylevy (4) kaasuläppäkoteloon. | |
| 5. | Kiinnitä ruuvi (1). Kiristä. Vääntömomentti: 6,2–6,8 N·m (55–60 in-lbs) | |
| 6. | Asenna uudet O-renkaat (3). | |
| 7. | Levitä kierrelukitetta huohottimen ruuveihin (2). Asenna ja kiristä ruuvit. Vääntömomentti: 30–32,5 N·m (22–24 ft-lbs) LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (kierrelukite, sininen) (99642-97) |
| 1 | Ruuvi (3) |
| 2 | Huohottimen ruuvi (2) |
| 4 | Päätylevy |
| 5 | Neliörengastiiviste (2) |
| 6 | Suojus |
| 7 | Lyhyt ruuvi (3) |
| 8 | Tiiviste |

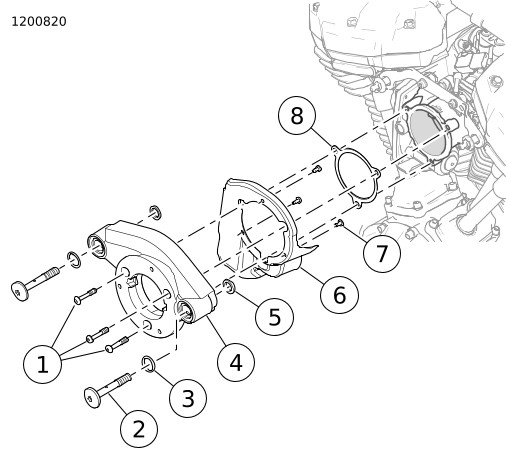

Kuva 1. Imuputki
Ilmansuodatinpanoksen ja imuputken asennus
HUOMAUTUS
Tämä ilmansuodatin on ESIÖLJYTTY ja valmis asennettavaksi.
| 1. | Katso Kuva 2 . Asenna uusi tiiviste (3) ja imuputki (2). | |
| 2. | Kiinnitä ruuvit (7). Kiristä. Vääntömomentti: 7,5–8,1 N·m (66–72 in-lbs) | |
| 3. | Asenna ilmansuodatinpanos (4). a. Levitä kierrelukitetta ruuveihin (1, 6).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (kierrelukite, sininen) (99642-97) b. Katso Kuva 2 . Asenna ilmansuodatinpanos (4) ja suojus (5). HUOMAUTUS Puhdista suodattimen kiinnityspinta ennen asennusta. c. Asenna ruuvit (1, 6). Kiristä. Vääntömomentti: 2–2,7 N·m (18–24 in-lbs) Ilmansuodattimen kannen ruuvi | |
| VAROITUS Liitä akun pluskaapeli (+) ensin. Jos positiivinen (+) kaapeli osuu pyörän runkoon, kun negatiivinen (-) kaapeli on liitettynä, syntyy kipinöitä, jotka voivat aiheuttaa akun räjähtämisen, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00068a) | ||
| 4. | Kytke akkukaapelit (pluskaapeli ensin). Katso korjaamokäsikirjaa | |
| 5. | Asenna satula. Kun satula on asennettu, varmista sen kiinnitys vetämällä sitä ylöspäin. Katso korjaamokäsikirjaa | |
| 6. | Jos irrotat Alkuperäinen varustelu (OE)-imuputken, sarjaan sisältyvä varoitustarra on kiinnitettävä näkyvään paikkaan. Suosittelemme kiinnittämään tarran päätylevyn yläreunaan. |
| 1 | Ruuvi (2) |
| 2 | Imuputki |
| 3 | Tiiviste |
| 4 | Ilmansuodatinpanos |
| 5 | Suojus |
| 6 | Ruuvi, pitkä |
| 7 | Ruuvi (3) |
| 8 | Koristemerkki |

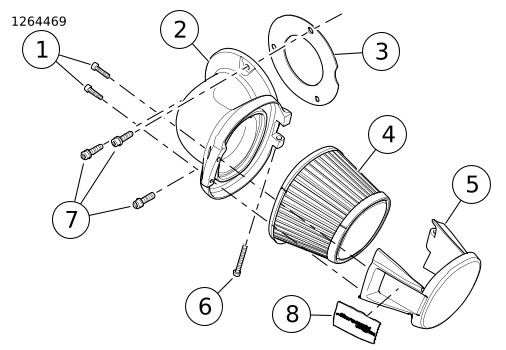

Kuva 2. Ilmansuodatinpanos
Ilmansuodatinpanoksen huolto
| 1. | Ilmansuodatinpanoksen tarkastusväli: Etäisyys: 8.000 km (5.000 mi) a. Suorita tarkistus useammin, jos moottoripyörää käytetään pölyisissä olosuhteissa. | |
| 2. | Ilmansuodatinpanoksen vaihtoväli: Etäisyys: 80.000 km (50.000 mi) | |
| 3. | HUOMAUTUS * Muiden kuin esitettyjen puhdistus-, kuivaus- tai öljyämismenetelmien tai tuotteiden käyttäminen vahingoittaa suodatinta ja voi kumota valmistajan takuun. * K&N®-ilmansuodattimen puhdistusainetta on saatavana Harley-Davidson-jälleenmyyjältä joko yksinään [0,95 l:n (1 qt) spraypullo, osanumero 99883-88T] tai 0,35 l:n (12 fl oz) spraypullona osana suodattimen huoltosarjaa (osanumero 99850-92T). * K&N-ilmansuodatinöljyä on myös saatavana Harley-Davidson-jälleenmyyjältä, joko yksinään (347 g:n (12,25 oz) aerosolipullo, osanumero 99882-88T) tai 184 g:n (6,5 oz) aerosolipullona osana suodattimen huoltosarjaa. * ÄLÄ ÖLJYÄ ILMANSUODATINTA LIIKAA. Liika öljyäminen voi häiritä moottorin ja/tai sen tiettyjen osien toimintaa. Jos öljyä valuu tai tippuu suodattimesta vielä 20 minuuttia öljyämisen jälkeen, puhdista suodatinpanos ja öljyä se uudelleen. a. Löysää letkunkiristin, joka kiinnittää ilmansuodatinelementin ilmaletkuun. Irrota elementti ilmaletkusta. b. Irrota irtolika kopauttamalla suodatinpanosta. Harjaa kevyesti pehmeällä harjalla. c. Ruiskuta runsaasti ilmansuodattimen puhdistusainetta puuvillasuodattimeen ja anna sen imeytyä 10 minuutin ajan, TAI kieritä ja liota suodatinta matalassa astiassa, jossa on ilmansuodattimen puhdistusainetta. Poista suodatin välittömästi nesteestä ja anna nesteen imeytyä 10 minuuttia. d. Huuhtele suodatin (puhtaalta puolelta likaiselle päin) matalapaineisella vesijohtovedellä. e. Huuhtelun jälkeen ravistele ylimääräinen vesi pois ja jätä suodatin kuivumaan. ÄLÄ nopeuta kuivumista paineilmalla tai kuumailmapistoolilla. f. Kun ilmansuodatin on täysin kuiva, voit JOKO pursottaa öljyä puristettavalla pullolla kerran jokaiseen palkeeseen TAI suihkuttaa öljyä kerran jokaiseen palkeeseen pitäen spraypullon suutinta suodattimesta etäisyydellä, joka on noin Etäisyys: 76 mm (3 in) g. Anna öljyn imeytyä suodattimeen 20 minuuttia ennen jatkamista. Tarkista suodatin 20 minuutin kuluttua. Levitä varovasti öljyä suodattimessa vielä mahdollisesti oleviin valkoisiin kohtiin. Anna öljyn imeytyä. | |
| 4. | Asenna ilmansuodatinpanos. a. Levitä kierrelukitetta ruuveihin (1, 2).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (kierrelukite, sininen) (99642-97) b. Katso Kuva 2 . Asenna ilmansuodatinpanos (3) ja suojus (4). HUOMAUTUS Puhdista suodattimen kiinnityspinta ennen asennusta. c. Asenna ruuvit (1, 2) ja kiristä ne. Vääntömomentti: 2–2,7 N·m (18–24 in-lbs) Ilmansuodattimen kannen ruuvi |
HUOLTO-OSAT

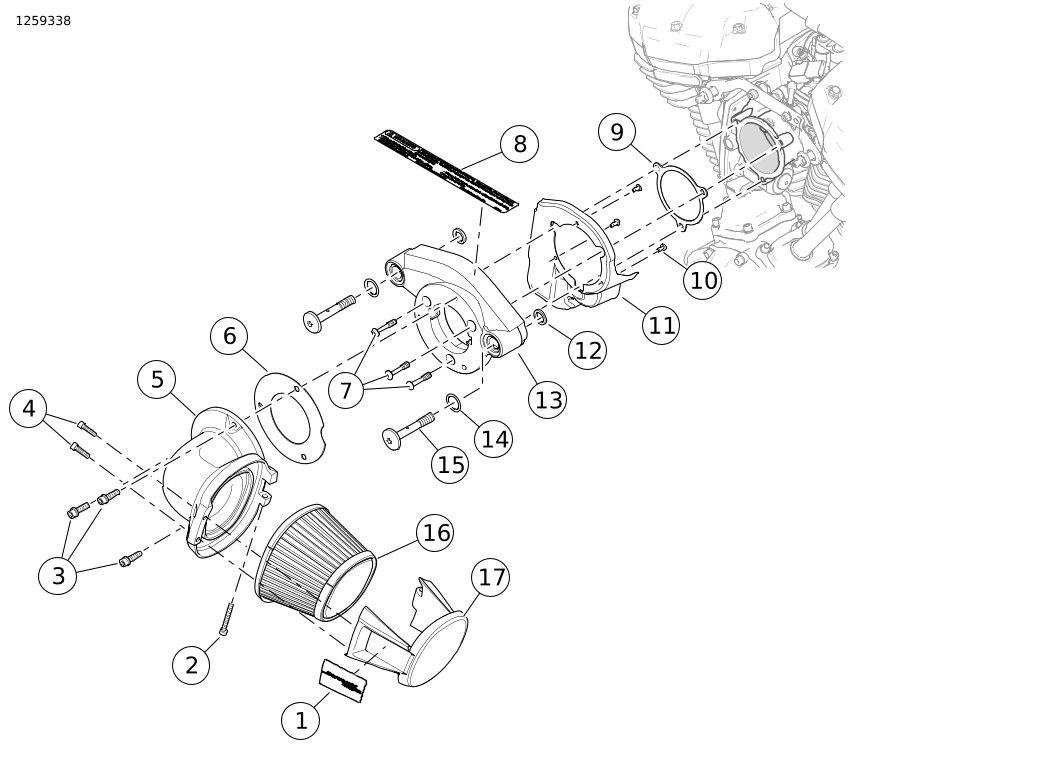

Kuva 3. Huolto-osat: Screamin’ Eagle Performance -ilmanpuhdistinsarja
Taulukko 1. Huolto-osat
Kohde | Kuvaus (määrä) | Osanumero |
|---|---|---|
1 | Merkki, ilmanpuhdistin | 14101217 |
2 | Kolokantaruuvi | 10200736 |
3 | Kuusiokantaruuvi, hopea (3) | 10500130 |
Kuusiokantaruuvi, musta (3) | 10500129 | |
4 | Kolokantaruuvi (2) | 10200738 |
Kolokantaruuvi, musta (2) | 10200737 | |
5 | Imuputki, kromi | 29000328 |
Imuputki, musta | 29000330 | |
6 | Tiiviste | 29000227 |
7 | Ruuvi (3) | 869 |
8 | Varoitustarra, kromi | 29108-08 |
Varoitustarra, musta | 14001624 | |
9 | Tiiviste, päätylevy | 29000149 |
10 | Ruuvi, itsekierteittävä (3) | 68042-99 |
11 | Suojus, kaasu | 61300616 |
12 | Neliörengastiiviste (2) | 11900042 |
13 | Päätylevy, koneistettu, kromi | 29000252 |
Päätylevy, koneistettu, musta | 29000253 | |
14 | O-rengas (2) | 11900040 |
15 | Pultti, huohotin, kromi (2) | 29400283 |
Pultti, huohotin, musta (2) | 29400252 | |
16 | Ilmansuodatinpanos | 29400405 |
17 | Suojus, ilmansuodatinpanos, kromi | 61301174 |
Suojus, ilmansuodatinpanos, musta | 61301175 |
