SCREAMIN' EAGLE ヘビーブリーザーエリートエアクリーナーキット
J066752022-10-24
概略
キット番号
29400406、29400407
適合モデル
モデルの適合性については、純正P&Aカタログまたはwww.harley-davidson.com内のパーツ&アクセサリーページ(英語版のみ)をご覧ください。
注記
これらのキットは、高性能用途のみを対象にしています。 エンジンに関連した性能向上パーツは、経験豊富なライダーのみを対象にしています。
取り付け要件
このキットを正しく取り付けるためには、LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (LOCTITE 243中強度スレッドロッカーシーラント) (青) (99642-97)の購入が必要です。
警告ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取り扱い説明書はサービスマニュアルの記載情報を参照しています。 このキットを取り付けるには、該当する年式/モデルのサービスマニュアルが必要です。 マニュアルはハーレーダビッドソン ジャパン正規販売網店で入手できます。
ご注意
このキットを取り付ける際には必ずECM (電子制御モジュール)を再調整する必要があります。 ECMの再調整が適切に行われないと、エンジンに深刻なダメージを与えるおそれがあります。 (00399b)
ECM のキャリブレーションについてはハーレーダビッドソン ジャパン正規販売網店にお問い合わせください。
取り付け
警告マイナス(-)バッテリーケーブルを先に取り外します。 マイナス(-)ケーブルを接続した状態でプラス(+)ケーブルがアースに接触すると、火花が発生してバッテリーが爆発し、死亡や重傷を負う原因になることがあります。 (00049a)
| 1. | サービスマニュアルを参照してください。 シートを取り外します。 バッテリーケーブルを両方取り外します。先にマイナスバッテリーケーブルを外してください。 シート取り付け金具は全て保管します。 |
警告フューエルシステムを取り扱う際は、喫煙したり、そばで火や火花の元となるものを使用したりしないでください。 ガソリンは可燃性、起爆性が非常に高いため、死亡事故または重傷事故につながるおそれがあります。 (00330a)
標準装備(OE)エアクリーナーの取り外し
ハーレーダビッドソン ジャパン正規販売網店にECM を再調整してもらってからエアクリーナーを取り付けてください。
| 1. | サービスマニュアルの指示に従って、エアクリーナーのバックプレートを取り外す。 | |
| 2. | インダクションモジュールサポートブラケットを取り外し、廃棄します。 |
エアクリーナーバックプレートの取り付け
注記
エアクリーナーを取り扱う際は、スレッドロッカーを全てのファスナーのネジ部(雄ネジ、雌ネジともに塗ります。 LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (LOCTITE 243中強度スレッドロッカーシーラント) (青) (99642-97)
| 1. | 「 図1 」を参照。 カバー(6)をバックプレート(4)に配置する。 | |
| 2. | ショートスクリュー(7)を固定します。 締め付けます。 トルク: 4.8–6 N·m (42–53 in-lbs) | |
| 3. | 角形リングの接着剤(5)をバックプレート(4)に取り付ける。 注記 角形リングから接着剤を剥がす。 | |
| 4. | ガスケット(8)とバックプレート(4)をスロットルボディに取り付ける。 | |
| 5. | スクリュー(1)を固定します。 締め付ける。 トルク: 6.2–6.8 N·m (55–60 in-lbs) | |
| 6. | 新品のOリング(3)を取り付ける。 | |
| 7. | スレッドロッカーをブリーザースクリュー(2)に塗布する。 取り付けて締め付けます。 トルク: 30–32.5 N·m (22–24 ft-lbs) LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (LOCTITE 243中強度スレッドロッカーシーラント) (青) (99642-97) |
| 1 | スクリュー(3) |
| 2 | ブリーザースクリュー(2) |
| 4 | バックプレート |
| 5 | 角形リング接着剤(2) |
| 6 | カバー |
| 7 | ショートスクリュー(3) |
| 8 | ガスケット |
図1。 インテークチューブ
エアフィルターエレメントとインテークチューブの取り付け
注記
このエアフィルターは、注油済みですぐに取り付けることができます。
| 1. | 「 図2 」を参照。 新品のガスケット(3)およびインテークチューブ(2)を取り付ける。 | |
| 2. | スクリュー(7)を固定します。 締め付ける。 トルク: 7.5–8.1 N·m (66–72 in-lbs) | |
| 3. | エアフィルターエレメント(4)を取り付けます。 a. スレッドロッカーをスクリュー(1、6)に塗布する。LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (LOCTITE 243中強度スレッドロッカーシーラント) (青) (99642-97) c. スクリュー(1、6)を取り付けます。 締め付ける。 トルク: 2–2.7 N·m (18–24 in-lbs) エアフィルターカバースクリュー | |
| 警告 プラス(+)側のバッテリーケーブルを先に接続します。 マイナス(-)ケーブルを接続した状態でプラス(+)ケーブルがアースに接触すると、火花が発生してバッテリーが爆発し、死亡や重傷を負う原因になることがあります。 (00068a) | ||
| 4. | バッテリーケーブルを接続します。その際、プラス側のケーブルを先に接続します。 サービスマニュアルを参照してください。 | |
| 5. | シートを取り付けます。 シートを取り付けたら、シートを上に引っ張って、固定されているか確認します。 サービスマニュアルを参照してください。 | |
| 6. | 標準装備 (OE)の吸気口を取り外す場合、見やすい場所に付属の警告ラベルを貼り付けてください。 バックプレートの上端に貼り付けるとよいでしょう。 |

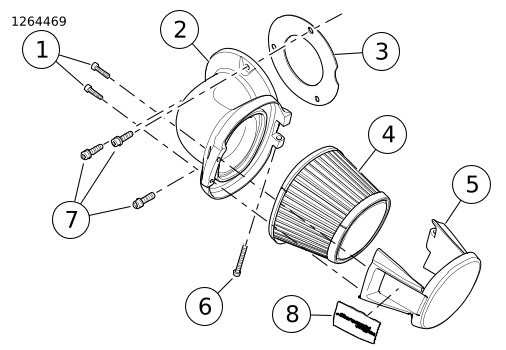

| 1 | スクリュー(2) |
| 2 | インテークチューブ |
| 3 | ガスケット |
| 4 | エアフィルターエレメント |
| 5 | カバー |
| 6 | スクリュー、ロング |
| 7 | スクリュー(3) |
| 8 | メダリオン |
図2。 エアフィルターエレメント
エアフィルターエレメントのメンテナンス
| 1. | 以下の走行距離に達するたびにエアフィルターエレメントを点検します。 距離: 8,000 km (5,000 mi) a. 埃の多い環境では通常より頻繁に点検します。 | |
| 2. | エアフィルターエレメントを次の間隔で交換します: 距離: 80,000 km (50,000 mi) | |
| 3. | 注記 * ここで示されている清掃、乾燥、注油方法、または製品以外を使用すると、フィルターを傷付け、メーカーの保証が無効になります。 * K&N® Air Filter Cleaner (K&Nエアフィルタークリーナー)はハーレーダビッドソン ジャパン正規販売網店でお買い求めになれます。単品のスプレーボトル(0.95リットル(1クオート)) (部品番号99883-88T)としても販売していますし、フィルターケアサービスキット(部品番号99850-92T)にも、0.35リットル(12液量オンス)のスプレーボトルが付属しています。 * K&N Air Filter Oil (K&Nエアフィルターオイルも、ハーレーダビッドソン ジャパン正規販売網店でお買い求めになれます。単品のエアゾール缶(347 g (12.25オンス)) (部品番号99882-88T)としても販売していますし、フィルターケアサービスキットにも、184 g (6.5オンス)のエアゾール缶が付属しています。 * エアフィルターにオイルを塗り過ぎないでください。 注油しすぎると、エンジンやエンジンの特定の構成部品が適切に動作しなくなるおそれがあります。 注油後20分経ってもオイルがフィルターメディアから出てくる場合は、もう一度フィルターエレメントを洗浄して注油してください。 a. エアフィルターエレメントアッセンブリーをエアチューブに保持しているホースクランプを緩めます。 エレメントをエアチューブから分離します。 b. エレメントを軽く叩き表面に付いた泥を落とします。 毛ブラシでやさしくブラッシングします。 c. エアフィルタークリーナーをコットンフィルターにスプレーし、10分間そのままにするか、コットンフィルターをエアフィルタークリーナーの浅いパンに巻いて浸します。 すぐに取り外し、10分間浸します。 d. 低圧の水道水でフィルターメディアをすすぎ落とします(清潔な側から汚れている側へ)。 e. すすぎ落とした後、余分な水分を振り落とし、フィルターメディアを空気乾燥させます。 圧縮空気またはヒートガンでスピード乾燥しないでください。 f. フィルターメディアが完全に乾燥したら、慎重にスクイーズボトルを使ってプリーツ1本1本に1回だけエアフィルターオイルを流し込むか、またはフィルターメディアからおおよそ以下の距離だけスプレーノズルを離した状態でプリーツ1本1本に1回だけエアフィルターオイルをスプレーするか、いずれかの作業を行います。 距離: 76 mm (3 in) g. 次の工程に進む前に、20分間フィルターメディアにオイルを吸収させます。20分経ったら、フィルターメディアを点検します。 フィルターメディアに白い箇所が残っている場合はそこに慎重にオイルを塗ります。 オイルを吸収させます。 | |
| 4. | エアフィルターエレメントを取り付けます。 a. スレッドロッカーをスクリュー(1、2)に塗布する。LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (LOCTITE 243中強度スレッドロッカーシーラント) (青) (99642-97) c. スクリュー(1、2)を取り付け、締め付けます。 トルク: 2–2.7 N·m (18–24 in-lbs) エアフィルターカバースクリュー |
交換用パーツ
図3。 交換用パーツ: Screamin' Eagleパフォーマンスエアクリーナーキット
表1。 交換用パーツ
アイテム | 詳細（数量） | 部品番号 |
|---|---|---|
1 | メダリオン、エアクリーナー | 14101217 |
2 | スクリュー、ソケットヘッド | 10200736 |
3 | スクリュー、六角ソケットヘッド、銀(3) | 10500130 |
スクリュー、六角ソケットヘッド、黒(3) | 10500129 | |
4 | スクリュー、ソケットヘッド(2) | 10200738 |
スクリュー、ソケットヘッド、黒(2) | 10200737 | |
5 | インテークチューブ、クローム | 29000328 |
インテークチューブ、黒 | 29000330 | |
6 | ガスケット | 29000227 |
7 | スクリュー(3) | 869 |
8 | 警告ラベル、クローム | 29108-08 |
警告ラベル、黒 | 14001624 | |
9 | ガスケット、バックプレート | 29000149 |
10 | スクリュー、セルフタッピング(3) | 68042-99 |
11 | カバー、スロットル | 61300616 |
12 | 角型リング(2) | 11900042 |
13 | バックプレート、機械加工、クローム | 29000252 |
バックプレート、機械加工、ブラック | 29000253 | |
14 | Oリング(2) | 11900040 |
15 | ボルト、ブリーザー、クローム(2) | 29400283 |
ブリーザーボルト、ブラック (2) | 29400252 | |
16 | エアフィルターエレメント | 29400405 |
17 | カバー、エアフィルターエレメント、クローム | 61301174 |
カバー、エアフィルターエレメント、黒 | 61301175 |
