SCREAMIN' EAGLE-LUFTFILTERSATZ MIT HOHEM LUFTDURCHLASS
J066752022-10-24
ALLGEMEINES
Satznummern
29400406, 29400407
Modelle
Modell-Einstellungsinformationen sind im P&A-Einzelhandelskatalog oder im Abschnitt „Parts and Accessories“ (Teile und Zubehör) von www.harley-davidson.com (nur Englisch) zu finden.
HINWEIS
Diese Sätze sind nur für Hochleistungsanwendungen vorgesehen. Motorbezogene Hochleistungskomponenten sind NUR FÜR ERFAHRENE FAHRER vorgesehen.
Einbauanforderungen
LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLAU) (99642-97) > sind für den ordnungsgemäßen Einbau dieses Satzes erforderlich.
WARNUNG
Die Sicherheit von Fahrer und Sozius hängt vom korrekten Einbau dieses Satzes ab. Die entsprechenden Verfahren im Werkstatthandbuch befolgen. Falls es nicht möglich ist, dieses Verfahren selbst durchzuführen, bzw. nicht die richtigen Werkzeuge vorhanden sind, muss der Einbau von einem Harley-Davidson Händler durchgeführt werden. Unsachgemäßer Einbau dieses Satzes kann zu schweren oder tödlichen Verletzungen führen. (00333b)
HINWEIS
Diese Einbauanleitung bezieht sich auf Informationen aus dem Werkstatthandbuch. Für diesen Einbau ist ein Werkstatthandbuch für das jeweilige Modelljahr und Motorradmodell erforderlich. Dies ist bei einem Harley-Davidson Händler erhältlich.
HINWEIS
Beim Einbau dieses Satzes muss das ECM neu kalibriert werden. Wenn das ECM anschließend nicht korrekt kalibriert wird, kann es zu schweren Motorschäden kommen. (00399b)
Zur Kalibrierung des ECM (Electronic Control Module, elektronisches Steuergerät) einen Harley-Davidson Händler aufsuchen.
Inhalt des Satzes
INSTALLATION
WARNUNG
Das Batterieminuskabel (–) zuerst abklemmen. Kommt das Pluskabel (+) bei angeschlossenem Minuskabel (-) versehentlich in Kontakt mit Masse, können die daraus resultierenden Funken eine Explosion der Batterie verursachen, die zu schweren oder tödlichen Verletzungen führen kann. (00049a)
1. Siehe Werkstatthandbuch. Den Sitz ausbauen. Beide Batteriekabel, das Batterieminuskabel zuerst, abklemmen. Alle Sitzbefestigungsteile aufheben.
WARNUNG
Bei der Wartung der Kraftstoffanlage nicht rauchen und offene Flammen sowie Funken vermeiden. Benzin ist äußerst leicht entflammbar und hochexplosiv, was zu schweren oder tödlichen Verletzungen führen kann. (00330a)
Ausbau des Originalteil-Luftfilters (OE)
Vor dem Einbau des Luftfilters muss das Steuergerät von einem Harley-Davidson-Händler neu kalibriert werden.
1. Die Luftfiltergrundplatte gemäß den Anweisungen im Werkstatthandbuch ausbauen.
2. Die Stützhalterung der Ansaugeinheit entfernen und entsorgen.
Einbau der Luftfiltergehäusegrundplatte
HINWEIS
Bei der Wartung des Luftfilters Gewindesicherungsmittel auf die Gewindegänge (innen und außen) aller Befestigungsteile auftragen. LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLAU) (99642-97)
1. Siehe Abbildung 1 >. Abdeckung (6) auf der Grundplatte (4) positionieren.
2. Die kurzen Schrauben (7) sichern. Anziehen.
Drehmoment: 4,8–6 N·m (42–53 in-lbs)
3. Den Vierkantprofil-Klebstoff (5) an der Grundplatte (4) anbringen.
HINWEIS
Den Klebstoff vom Vierkantprofil abziehen.
4. Dichtung (8) und Grundplatte (4) am Drosselklappengehäuse anbringen.
5. Schraube (1) sichern. Festziehen.
Drehmoment: 6,2–6,8 N·m (55–60 in-lbs)
6. Neue O-Ringe (3) einbauen.
7. Gewindesicherungsmittel auf die Entlüftungsschrauben (2) auftragen. Einbauen und anziehen.
Drehmoment: 30–32,5 N·m (22–24 ft-lbs)
LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLAU) (99642-97)
1Schraube (3)
2Entlüftungsschraube (2)
4Grundplatte
5Vierkantprofil-Klebstoff (2)
6Deckel
7Kurze Schraube (3)
8Dichtung
Abbildung 1. Ansaugrohr
Einbau des Luftfiltereinsatzes und des Luftansaugstutzens
HINWEIS
Dieser Luftfilter ist VORGESCHMIERT und bereit zum Einbau.
1. Siehe Abbildung 2 >. Die neue Dichtung (3) und das Ansaugrohr (2) anbringen.
2. Schrauben (7) sichern. Festziehen.
Drehmoment: 7,5–8,1 N·m (66–72 in-lbs)
3. Den Luftfiltereinsatz (4) anbringen.
a. Gewindesicherungsmittel auf die Schrauben (1, 6) auftragen.LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLAU) (99642-97)
b. Siehe Abbildung 2 >. Luftfiltereinsatz (4) und Abdeckung (5) einbauen.
HINWEIS
Die Befestigungsfläche des Filters vor dem Zusammenbau reinigen.
c. Schrauben (1, 6) einbauen. Festziehen.
Drehmoment: 2–2,7 N·m (18–24 in-lbs) Luftfilterabdeckungsschraube
WARNUNG
Die Batterie anschließen, das Batteriepluskabel (+) zuerst. Kommt das Pluskabel (+) bei angeschlossenem Minuskabel (-) versehentlich in Kontakt mit Masse, können die daraus resultierenden Funken eine Explosion der Batterie verursachen, die zu schweren oder tödlichen Verletzungen führen kann. (00068a)
4. Die Batteriekabel anschließen, Pluskabel zuerst. Siehe Werkstatthandbuch.
5. Den Sitz einbauen. Nach dem Einbau den Sitz nach oben ziehen, um sicherzustellen, dass er fest sitzt. Siehe Werkstatthandbuch.
6. Beim Ausbau des Originalausstattung (Original)-Einlasses müssen Sie den mitgelieferten Warnaufkleber in einem deutlich sichtbaren Bereich anbringen. Es wird empfohlen, den Aufkleber an der oberen Kante des Grundplatte anzubringen.
1Schraube (2)
2Ansaugrohr
3Dichtung
4Luftfiltereinsatz
5Deckel
6Schraube, lang
7Schraube (3)
8Medaillon
Abbildung 2. Luftfiltereinsatz
Wartung des Luftfiltereinsatzes
1. Luftfiltereinsatz prüfen alle:
Abstand: 8.000 km (5.000 mi)
a. Bei staubigen Bedingungen muss dies häufiger erfolgen.
2. Luftfiltereinsatz austauschen alle:
Abstand: 80.000 km (50.000 mi)
3.
HINWEIS
* Der Einsatz von Reinigungs-, Trocknungs- oder Schmiermethoden oder -produkten, die hier nicht gezeigt sind, beschädigt den Filter und macht die Herstellergarantie nichtig.
* K&N®-Luftfilterreiniger ist von einem Harley-Davidson-Händler entweder einzeln (0,95 l-Sprühflasche [1 qt], Teile-Nr. 99883-88T) oder als 0,35 l-Sprühflasche [12 fl-oz] im Filterpflegesatz (Teile-Nr. 99850-92T) erhältlich.
* K&N-Luftfilteröl ist auch bei einem Harley-Davidson Händler erhältlich, entweder einzeln (Aerosoldose mit 347 g [12,25 oz], Teile-Nr. 99882-88T) oder in einer Aerosoldose mit 184 g (6,5 oz) als Bestandteil des Filterwartungssatzes.
* DEN LUFTFILTER NICHT ZU STARK ÖLEN. Durch zu starkes Ölen kann die Leistung von Motor und/oder bestimmten Motorkomponenten beeinträchtigt werden. Falls Öl noch 20 Minuten nach dem Ölen aus dem Filtermaterial abläuft oder tropft, muss der Filtereinsatz nochmals gereinigt und geölt werden.
Zum Reinigen des Luftfiltereinsatzes:
a. Die Schlauchschelle lockern, mit der die Baugruppe Luftfiltereinsatz am Luftschlauch befestigt ist. Den Einsatz vom Luftschlauch trennen.
b. Den Einsatz abklopfen, um lose Verunreinigungen zu entfernen. Mit einer weichen Borstenbürste behutsam bürsten.
c. Luftfilterreiniger großzügig auf das Baumwolle-Filtermedium sprühen und zehn Minuten einwirken lassen, ODER das Baumwolle-Filtermedium in einer seichten Wanne mit Luftfilterreiniger rollen oder einweichen lassen. Sofort herausnehmen und zehn Minuten lang einwirken lassen.
d. Das Filtermaterial mit Leitungswasser (geringer Druck) spülen (Fließrichtung von sauberer zu verschmutzter Seite).
e. Nach dem Spülen überschüssiges Wasser abschütteln und das Filtermaterial an der Luft trocknen lassen. KEINE Druckluft oder Heißluftpistole zur Beschleunigung des Trocknungsvorgangs benutzen.
f. Nachdem das Filtermaterial vollständig trocken ist, ENTWEDER mit einer quetschbaren Flasche vorsichtig Öl entlang jeder Falte auftragen, nur einmal, ODER entlang der einzelnen Falten aufsprühen, nur einmal, und dabei die Düse vom Filtermaterial entfernt halten, ungefähr:
Abstand: 76 mm (3 in)
g. Das Öl für 20 Minuten vom Filtermaterial absorbieren lassen, bevor fortgefahren wird. Nach 20 Minuten das Filtermaterial prüfen. Falls noch weiße Stellen auf dem Filtermaterial sichtbar sind, an diesen Stellen behutsam Öl auftragen. Das Öl einziehen lassen.
4. Den Luftfiltereinsatz anbringen.
a. Gewindesicherungsmittel auf die Schrauben (1, 2) auftragen.LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLAU) (99642-97)
b. Siehe Abbildung 2 >. Luftfiltereinsatz (3) und Abdeckung (4) einbauen.
HINWEIS
Die Befestigungsfläche des Filters vor dem Zusammenbau reinigen.
c. Schrauben (1, 2) einsetzen. Anziehen.
Drehmoment: 2–2,7 N·m (18–24 in-lbs) Luftfilterabdeckungsschraube
ERSATZTEILE

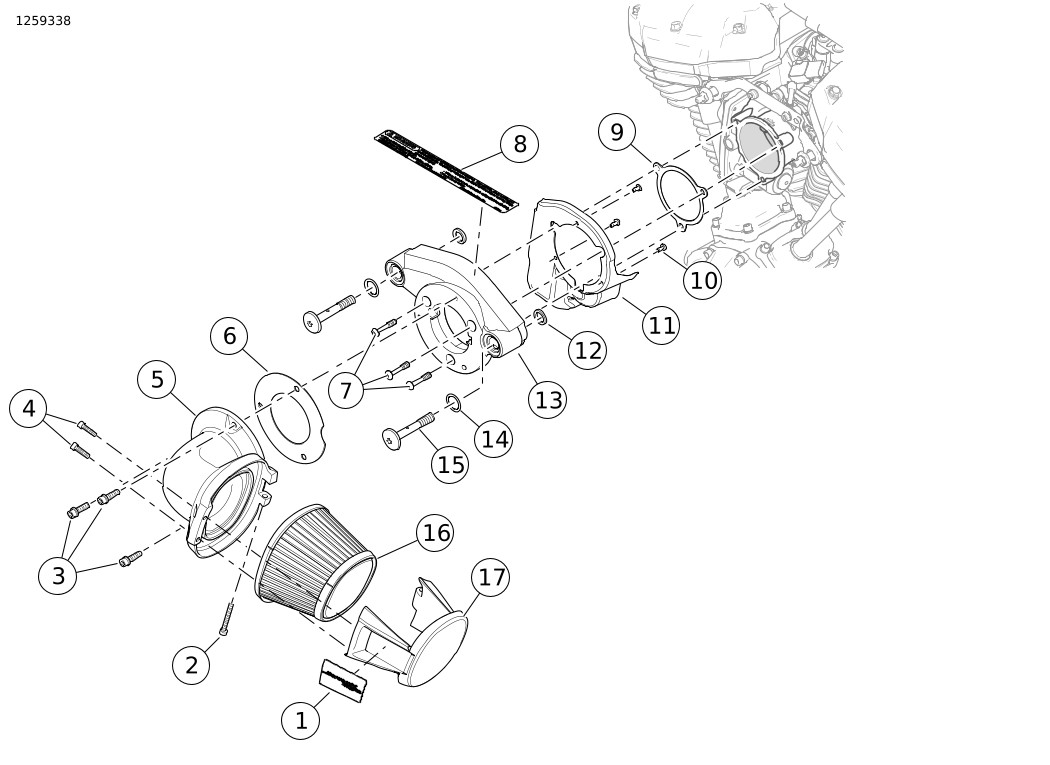

Abbildung 3. Ersatzteile: Screamin‘ Eagle Hochleistungsluftfiltersatz
Tabelle 1. Ersatzteile
Teil
Beschreibung (Menge)
Teilenummer
1
Medaillon, Luftfilter
14101217
2
Schraube, Innenaufnahme
10200736
3
Schraube, Innensechskant, silber (3)
10500130
Schraube, Innensechskant, schwarz (3)
10500129
4
Schraube, Innenaufnahme (2)
10200738
Schraube, Innenaufnahme, schwarz (2)
10200737
5
Ansaugstutzen, verchromt
29000328
Ansaugstutzen, schwarz
29000330
6
Dichtung
29000227
7
Schraube (3)
869
8
Warnaufkleber, chrom
29108-08
Warnaufkleber, schwarz
14001624
9
Dichtung, Grundplatte
29000149
10
Schraube, selbstschneidend (3)
68042-99
11
Deckel, Drosselklappe
61300616
12
Vierkantring (2)
11900042
13
Grundplatte gefräst, verchromt
29000252
Grundplatte gefräst, schwarz
29000253
14
O-Ring (2)
11900040
15
Schraube, Entlüftung, chrom (2)
29400283
Schraube, Entlüftung, schwarz (2)
29400252
16
Luftfiltereinsatz
29400405
17
Deckel, Luftfiltereinsatz, chrom
61301174
Deckel, Luftfiltereinsatz, schwarz
61301175
