SCREAMIN' EAGLE HEAVY BREATHER ELITE-LUFTFILTERSETT
J066752022-10-24
GENERELT
Settnumre
29400406, 29400407
Modeller
Hvis du trenger informasjon om montering for forskjellige modeller, kan du lese P&A-detaljhandelkatalogen eller Parts and Accessories-delen (Deler og tilbehør) på www.harley-davidson.com (kun engelsk).
MERK
Disse settene er kun ment for høyytelsesbruk. Motorrelaterte ytelsesdeler er KUN MENT FOR ERFARNE FØRERE.
Installasjonskrav
LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLÅ) (99642-97) kreves for korrekt montering av dette settet.
ADVARSELFøreren og passasjerens sikkerhet avhenger av korrekt montering av dette settet. Bruk de passende prosedyrene i servicehåndboken. Hvis du ikke er i stand til å utføre prosedyren eller ikke har de nødvendige verktøyene, bør du få en Harley-Davidson-forhandler til å utføre monteringen. Feilaktig montering av dette settet kan utgjøre en fare for liv og helse. (00333b)
MERK
Dette instruksjonsbladet viser til informasjon i servicehåndboken. En servicehåndbok for denne motorsykkelmodellen/årsmodellen kreves for denne monteringen. Du kan få en fra en Harley-Davidson-forhandler.
MERK
Du må rekalibrere ECM når du monterer dette settet. Hvis ECM ikke rekalibreres korrekt, kan det ødelegge motoren. (00399b)
Ta kontakt med en Harley-Davidson-forhandler for kalibrering av ECM (elektronisk styringsenhet).
MONTERING
ADVARSELKople fra den negative (-) batterikabelen først. Hvis den positive (+) kabelen skulle berøre jord når den negative (-) kabelen er tilkoplet, kan gnistene føre til at batteriet eksploderer, noe som kan sette liv og helse på spill. (00049a)
| 1. | Se servicehåndboken. Ta av setet. Kople fra begge batterikablene, den negative kabelen først. Ta vare på alle monteringsdelene for setet. |
ADVARSELRøyking og all bruk av åpen ild eller gnister er forbudt når du skal utføre service på drivstoffsystemet. Bensin er ekstremt brannfarlig og svært eksplosiv, noe som kan sette liv og helse på spill. (00330a)
Demontering av originalt luftfilter (OE)
Få en Harley-Davidson-forhandler til å rekalibrere ECM før montering av luftfilteret.
| 1. | Fjern luftfilterbakplaten i henhold til instruksjonene i servicehåndboken. | |
| 2. | Fjern og kast støttebraketten for induksjonsmodulen. |
Montering av luftfilterbakplate
MERK
Når du utfører service på luftfilteret, skal du påføre gjengelåsemiddel på alle gjengede fester (både hann- og hunnkoblingene på gjengene). LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLÅ) (99642-97)

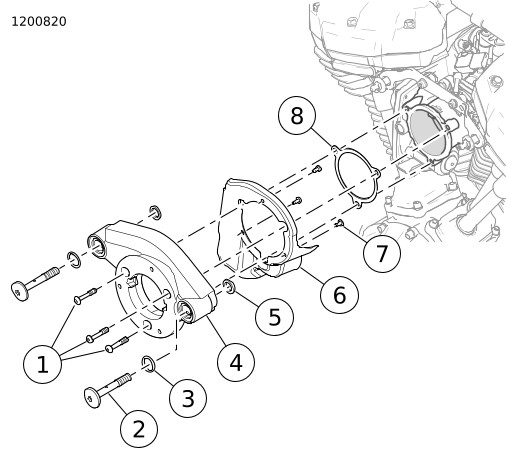

| 1. | Se Figur 1 . Plasser dekselet (6) på bakplaten (4). | |
| 2. | Fest de korte skruene (7). stram til. Tiltrekningsmoment: 4,8–6 N·m (42–53 in-lbs) | |
| 3. | Monter selvklebende firkantring (5) på bakplaten (4). MERK Trekk klebemiddel av firkantring. | |
| 4. | Monter pakning (8) og bakplate (4) på gasspjeldhuset. | |
| 5. | Fest skruen (1). Stram til. Tiltrekningsmoment: 6,2–6,8 N·m (55–60 in-lbs) | |
| 6. | Monter nye O-ringer (3). | |
| 7. | Påfør gjengelåsemiddel på lufteskruer (2). Monter og stram til. Tiltrekningsmoment: 30–32,5 N·m (22–24 ft-lbs) LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLÅ) (99642-97) |
| 1 | Skrue (3) |
| 2 | Lufteskrue (2) |
| 4 | Bakplate |
| 5 | Selvklebende firkantring (2) |
| 6 | Deksel |
| 7 | Kort skrue (3) |
| 8 | Pakning |
Figur 1. Inntaksslange
Montering av luftfilterelement og inntaksslange
MERK
Dette luftfilteret er FORHÅNDSOLJET og klart for montering.

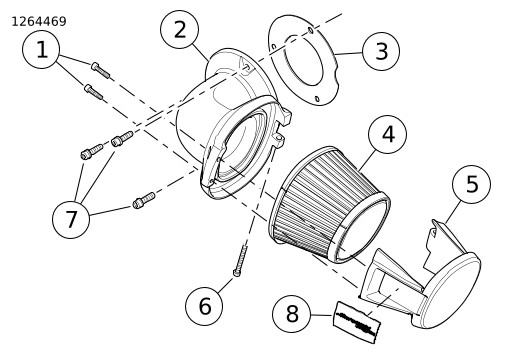

| 1. | Se Figur 2 . Monter ny pakning (3) og inntaksslange (2). | |
| 2. | Fest skruene (7). Stram til. Tiltrekningsmoment: 7,5–8,1 N·m (66–72 in-lbs) | |
| 3. | Monter luftfilterelementet (4). a. Påfør gjengelåsemiddel på skruene (1, 6).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLÅ) (99642-97) b. Se Figur 2 . Monter luftfilterelementet (4) og luftfilterdekselet (5). MERK Rengjør monteringsflaten på filteret før montering. c. Skru i skruene (1, 6). Stram til. Tiltrekningsmoment: 2–2,7 N·m (18–24 in-lbs) Dekselskrue for luftfilter | |
| ADVARSEL Kople til den positive (+) batterikabelen først. Hvis den positive (+) kabelen skulle berøre jord når den negative (-) kabelen er tilkoplet, kan gnistene føre til at batteriet eksploderer, noe som kan sette liv og helse på spill. (00068a) | ||
| 4. | Kople til batterikablene, den positive kabelen først. Se servicehåndboken. | |
| 5. | Monter setet. Når du har montert setet, drar du det oppover for å kontrollere at det er festet. Se servicehåndboken. | |
| 6. | Hvis du fjerner Originalutstyr (OE) inntaket, må du feste det medfølgende advarselmerket på et godt synlig sted. Vi foreslår at du fester merket på toppkanten av bakplaten. |
| 1 | Skrue (2) |
| 2 | Inntaksslange |
| 3 | Pakning |
| 4 | Luftfilterelement |
| 5 | Deksel |
| 6 | Skrue, lang |
| 7 | Skrue (3) |
| 8 | Emblem |
Figur 2. Luftfilterelement
Vedlikehold av luftfilterelement
| 1. | Undersøk luftfilterelementet hver: Avstand: 8.000 km (5.000 mi) a. Inspiser hyppigere under støvete forhold. | |
| 2. | Skift ut luftfilterelementet hver: Avstand: 80.000 km (50.000 mi) | |
| 3. | MERK * Bruk av andre metoder eller produkter enn de som vises for rengjøring, tørking eller smøring kan skade filteret og gjøre at produsentens garanti blir ugyldig. * K&N® Air Filter Cleaner er tilgjengelig fra en Harley-Davidson-forhandler, enten alene (0,95 l (1 qt) sprayflaske, delenr. 99883-88T) eller som en 0,35 l (12 fl oz) sprayflaske i servicesettet for filtervedlikehold (delenr. 99850-92T). * K&N Air Filter Oil er også tilgjengelig fra en Harley-Davidson-forhandler, enten alene (347 g (12,25 oz) sprayboks, delenr. 99882-88T) eller som en 184 g (6,5 oz) sprayboks i servicesettet for filtervedlikehold. * IKKE SMØR LUFTFILTERET FOR MYE. Overdreven smøring kan forstyrre korrekt drift av motoren og/eller visse motorkomponenter. Hvis oljen fortsatt renner eller drypper fra filterelementet 20 minutter etter at du smurte det, må du rengjøre filterelementet og smøre det på nytt. a. Løsne slangeklemmen som holder luftfilterelementet til luftslangen. Skill elementet fra luftslangen. b. Bank lett på elementet for å riste ut eventuell løs smuss. Børst forsiktig av med en børste med myk bust. c. Spray godt med luftfilterrens på bomullsfilterelementet og la det trekke i ti minutter, ELLER rull eller dypp bomullsfilterelementet i en grunn kjele med luftfilterrens. Ta det raskt opp igjen, og la det ligge og trekke i ti minutter. d. Skyll av filterelementet (skylleretning fra den rene siden til den skitne siden) med vann fra springen med lavt trykk. e. Etter skylling skal du riste av alt overflødig vann og la filterelementet lufttørke. IKKE bruk trykkluft eller varmepistol til hurtigtørking. f. Etter at filterelementet er helt tørt, skal du ENTEN forsiktig bruke en plastflaske og fordele luftfilterolje langs hver fold, kun én gang, ELLER spraye olje langs hver fold, kun én gang, mens du holder spraydysen bort fra elementet omtrent: Avstand: 76 mm (3 in) g. La oljen absorberes inn i filterelementet i 20 minutter før du fortsetter. Undersøk filterelementet etter 20 minutter. Påfør forsiktig olje på eventuelle synlige flekker på filterelementet som fortsatt er hvite. La oljen absorberes. | |
| 4. | Monter luftfilterelementet. a. Påfør gjengelåsemiddel på skruene (1, 2).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLÅ) (99642-97) b. Se Figur 2 . Monter luftfilterelementet (3) og luftfilterdekselet (4). MERK Rengjør monteringsflaten på filteret før montering. c. Skru i skruene (1, 2). Stram til. Tiltrekningsmoment: 2–2,7 N·m (18–24 in-lbs) Dekselskrue for luftfilter |
SERVICEDELER

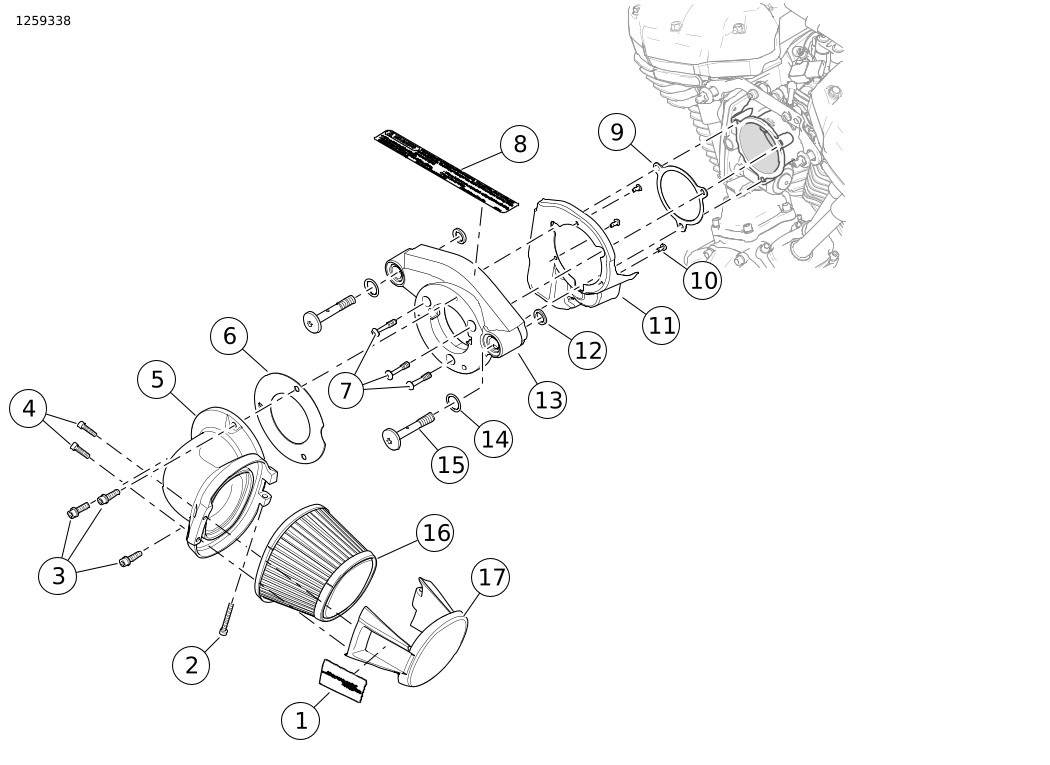

Figur 3. Servicedeler: Screamin' Eagle Performance Air Cleaner-sett
Tabell 1. Servicedeler
Element | Beskrivelse (mengde) | Delenumre |
|---|---|---|
1 | Medallion, luftfilter | 14101217 |
2 | Skrue, innvendig sekskant | 10200736 |
3 | Skrue, innvendig sekskant, sølv (3) | 10500130 |
Skrue, innvendig sekskant, svart (3) | 10500129 | |
4 | Skrue, innvendig sekskant, (2) | 10200738 |
Skrue, innvendig sekskant, svart (2) | 10200737 | |
5 | Inntaksslange, krom | 29000328 |
Inntaksslange, svart | 29000330 | |
6 | Pakning | 29000227 |
7 | Skrue (3) | 869 |
8 | Advarselmerke, krom | 29108-08 |
Advarselmerke, svart | 14001624 | |
9 | Pakning, bakplate | 29000149 |
10 | Skrue, selvgjengende (3) | 68042-99 |
11 | Deksel, gass | 61300616 |
12 | Firkantring (2) | 11900042 |
13 | Bakplate, maskinert, krom | 29000252 |
Bakplate, maskinert, svart | 29000253 | |
14 | O-ring (2) | 11900040 |
15 | Bolt, lufterør, krom (2) | 29400283 |
Bolt, lufterør, svart (2) | 29400252 | |
16 | Luftfilterelement | 29400405 |
17 | Deksel, luftfilterelement, krom | 61301174 |
Deksel, luftfilterelement, svart | 61301175 |
