FILTR POWIETRZA SCREAMIN' EAGLE HEAVY BREATHER ELITE
J066752022-10-24
INFORMACJE OGÓLNE
Numery zestawów
29400406, 29400407
Modele
Informacje na temat modelu wyposażenia można znaleźć w katalogu detalicznym części i akcesoriów lub na stronie www.harley-davidson.com w części dotyczącej części i akcesoriów (tylko w języku angielskim).
UWAGA
Zestawy te są przeznaczone do zastosowań o charakterze sportowym. Części wpływające na parametry silnika mogą być montowane wyłącznie przez DOŚWIADCZONYCH UŻYTKOWNIKÓW.
Wymagania dotyczące montażu
Produkt LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (NIEBIESKI) (99642-97) jest wymagany do poprawnego montażu zestawu.
OSTRZEŻENIEOd prawidłowego zamontowania części z tego zestawu zależy bezpieczeństwo kierującego i pasażera. Wykonaj odpowiednie procedury z instrukcji serwisowej. Osoby niebędące w stanie przeprowadzić tej procedury lub niedysponujące odpowiednimi narzędziami powinny zlecić wykonanie montażu dealerowi firmy Harley-Davidson. Niewłaściwy montaż części z tego zestawu może być przyczyną śmierci lub poważnych obrażeń ciała. (00333b)
UWAGA
Ta karta instrukcji dotyczy informacji pochodzących z instrukcji serwisowej. Do montażu tego zestawu jest wymagana instrukcja serwisowa przeznaczona dla określonego roku/modelu motocykla. Można ją również uzyskać u dealera firmy Harley-Davidson.
POWIADOMIENIE
W przypadku zamontowania tego zestawu należy przeprowadzić ponowną kalibrację modułu ECM. Nieskalibrowanie modułu ECM może spowodować poważne uszkodzenia silnika. (00399b)
W celu kalibracji modułu ECM (elektronicznego modułu sterującego), należy skontaktować się z dealerem firmy Harley-Davidson.
MONTAŻ
OSTRZEŻENIEW pierwszej kolejności odłącz przewód ujemny (-) akumulatora. Jeśli przewód dodatni (+) dotknąłby masy przy podłączonym przewodzie ujemnym (-), powstające iskry mogłyby spowodować wybuch akumulatora, co z kolei mogłoby być przyczyną śmierci lub poważnych obrażeń ciała. (00049a)
| 1. | Zobacz w instrukcji serwisowej. Zdejmij siodło. Odłącz oba kable akumulatora, rozpoczynając od ujemnego. Zachowaj cały osprzęt montażowy siodła. |
OSTRZEŻENIEPodczas serwisowania układu paliwowego nie wolno palić tytoniu ani dopuścić do obecności otwartego ognia lub iskrzenia. Benzyna jest niezwykle łatwopalna i wybuchowa, a te właściwości mogą być przyczyną śmierci lub poważnych obrażeń. (00330a)
Demontaż oryginalnego filtra powietrza
Przed montażem filtra powietrza należy za pośrednictwem dealera Harley-Davidson przeprowadzić ponowną kalibrację modułu ECM.
| 1. | Wymontuj płytę podporową filtra powietrza zgodnie z instrukcjami przedstawionymi w instrukcji serwisowej. | |
| 2. | Wymontuj i wyrzuć wspornik montażowy modułu zapłonowego. |
Montaż płyty podporowej filtra powietrza
UWAGA
Podczas serwisowania filtra powietrza użyj kleju do gwintów na wszystkich gwintowanych elementach mocujących (gwinty żeńskie i męskie). LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (NIEBIESKI) (99642-97)

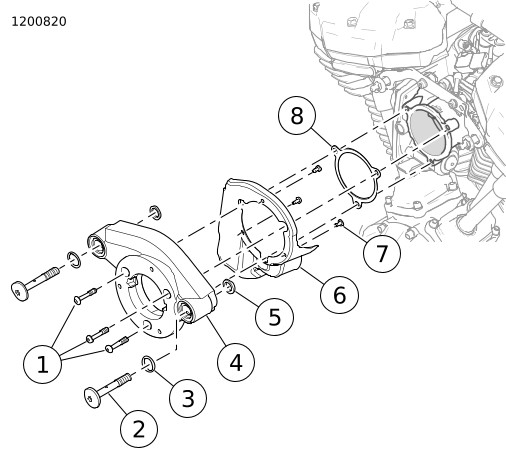

| 1. | Zobacz Rysunek 1 . Umieść pokrywę (6) na płycie podporowej (4). | |
| 2. | Dokręć krótkie wkręty (7). Dokręć. Moment obrotowy: 4,8–6 N·m (42–53 in-lbs) | |
| 3. | Zamontuj przylepną podkładkę kwadratową (5) na płycie podporowej (4). UWAGA Odklej element ochronny od podkładki kwadratowej. | |
| 4. | Zamontuj uszczelkę (8) i płytę podporową (4) do korpusu przepustnicy. | |
| 5. | Dokręć wkręt (1). Dokręć momentem. Moment obrotowy: 6,2–6,8 N·m (55–60 in-lbs) | |
| 6. | Zamontuj nowe pierścienie O-ring (3). | |
| 7. | Użyj kleju do gwintów na wkrętach odpowietrznika (2). Zamontuj i dokręć. Moment obrotowy: 30–32,5 N·m (22–24 ft-lbs) LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (NIEBIESKI) (99642-97) |
| 1 | Wkręt (3) |
| 2 | Wkręt odpowietrzający (2) |
| 4 | Płyta podporowa |
| 5 | Przylepna podkładka kwadratowa (2) |
| 6 | Pokrywa |
| 7 | Krótki wkręt (3). |
| 8 | Uszczelka |
Rysunek 1. Przewód dolotowy
Montaż wkładu filtra powietrza i przewodu dolotowego
UWAGA
Ten filtr powietrza jest WSTĘPNIE NAOLIWIONY i gotowy do montażu.

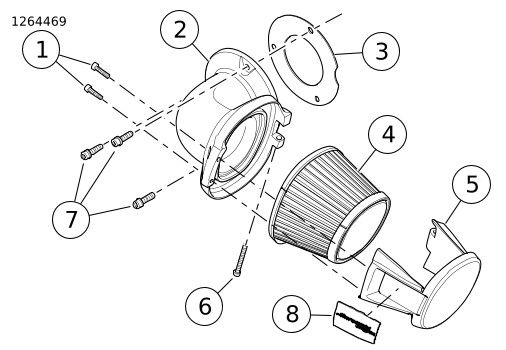

| 1. | Zobacz Rysunek 2 . Zamontuj nową uszczelkę (3) i przewód dolotowy (2). | |
| 2. | Dokręć wkręty (7). Dokręć momentem. Moment obrotowy: 7,5–8,1 N·m (66–72 in-lbs) | |
| 3. | Załóż wkład filtra powietrza (4). a. Użyj kleju do gwintów na wkrętach (1, 6).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (NIEBIESKI) (99642-97) b. Zobacz Rysunek 2 . Zamontuj wkład filtra powietrza (4) i pokrywę (5). UWAGA Przed zamontowaniem oczyść powierzchnię montażową filtra. c. Wkręć wkręty (1, 6). Dokręć momentem. Moment obrotowy: 2–2,7 N·m (18–24 in-lbs) Wkręt pokrywy filtra powietrza | |
| OSTRZEŻENIE W pierwszej kolejności podłącz przewód dodatni (+) akumulatora. Jeśli przewód dodatni (+) dotknąłby masy przy podłączonym przewodzie ujemnym (-), powstające iskry mogłyby spowodować wybuch akumulatora, co z kolei mogłoby być przyczyną śmierci lub poważnych obrażeń ciała. (00068a) | ||
| 4. | Połącz kable akumulatora, rozpoczynając od dodatniego. Zob. instrukcja serwisowa. | |
| 5. | Zamontuj siodło. Po zamontowaniu siodła pociągnij je ku górze, aby upewnić się, że jest ono odpowiednio zamocowane. Zob. instrukcja serwisowa. | |
| 6. | W przypadku usuwania Oryginalne wyposażenie (OE) przewodu należy umieścić naklejkę ostrzegawczą w dobrze widocznym miejscu. Zalecamy umieszczenie etykiety na górnej krawędzi płyty podporowej. |
| 1 | Wkręt (2) |
| 2 | Przewód dolotowy |
| 3 | Uszczelka |
| 4 | Wkład filtra powietrza |
| 5 | Pokrywa |
| 6 | Wkręt, długi |
| 7 | Wkręt (3) |
| 8 | Medalion |
Rysunek 2. Wkład filtra powietrza
Konserwacja wkładu filtra powietrza
| 1. | Wkład filtra powietrza należy sprawdzać co: Odległość: 8000 km (5.000 mi) a. Jeśli jazda odbywa się w terenie zakurzonym, dokonuj częściej tej kontroli. | |
| 2. | Wkład filtra powietrza należy wymieniać co: Odległość: 80000 km (50.000 mi) | |
| 3. | UWAGA * Korzystanie z produktów czyszczących, osuszających lub smarujących bądź metod innych niż podane poniżej może uszkodzić filtr i być przyczyną wygaśnięcia gwarancji producenta. * Środek do czyszczenia filtra powietrza K&N® jest dostępny u dealera Harley-Davidson oddzielnie [0,95 l (1 kw.) butelka z rozpylaczem, nr części 99883-88T] lub jako butelka z rozpylaczem 0,35 l (12 uncji) będąca częścią zestawu do serwisowania filtra (nr kat. 99850-92T). * Olej do filtra powietrza K&N jest dostępny u dealera Harley-Davidson oddzielnie w postaci puszki aerozolu [347 g (12,25 uncji), nr kat. 99882-88T] lub w postaci puszki aerozolu 184 g (6,5 uncji) wchodzącej w skład zestawu do serwisowania filtra. * NIE STOSUJ ZBYT DUŻO OLEJU DO FILTRA. Nadmierne smarowanie może mieć wpływ na osiągi silnika i/lub niektórych jego części składowych. Jeśli po 20 minutach od nasmarowania olej nadal kapie z wkładu filtra, oczyść wkład filtra i nasmaruj go ponownie. a. Poluzuj zacisk przewodu mocujący zespół wkładu filtra do przewodu powietrznego. Odłącz wkład od przewodu powietrznego. b. Wytrząśnij luźny kurz, stukając we wkład. Oczyść delikatnie miękką szczotką włosianą. c. Spryskaj obficie środkiem do czyszczenia filtra materiałowy wkład do filtra i pozwól mu wyschnąć przez dziesięć minut. Można również zwinąć lub namoczyć materiałowy wkład do filtra w płytkim naczyniu wypełnionym środkiem czyszczącym. Natychmiast wyjmij i zostaw na dziesięć minut do odsączenia. d. Przepłucz filtr pod łagodnym strumieniem bieżącej wody, płucząc w kierunku od strony czystej do strony brudnej. e. Po przepłukaniu strząśnij nadmiar wody i pozostaw filtr do wyschnięcia. NIE WOLNO przyspieszać schnięcia sprężonym powietrzem ani opalarką. f. Po całkowitym wysuszeniu wkładu do filtra należy ostrożnie, ściskając butelkę, nanieść olej na każdą zakładkę filtra powietrza (olej należy nanieść tylko raz) lub spryskać olejem jeden raz każdą zakładkę, trzymając spryskiwacz w odległości od filtra: Odległość: 76 mm (3 in) g. Pozwól, aby wkład filtra wchłaniał olej przez 20 minut przed kontynuowaniem. Po 20 minutach należy sprawdzić wkład filtra. Ostrożnie nanieś olej na wszelkie pozostające białe miejsca na wkładzie filtra. Pozwól, aby olej wysechł. | |
| 4. | Zamontuj wkład filtra powietrza. a. Użyj kleju do gwintów na wkrętach (1, 2).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (NIEBIESKI) (99642-97) b. Zobacz Rysunek 2 . Zamontuj wkład filtra powietrza (3) i pokrywę (4). UWAGA Przed zamontowaniem oczyść powierzchnię montażową filtra. c. Wkręć wkręty (1, 2). Dokręć. Moment obrotowy: 2–2,7 N·m (18–24 in-lbs) Wkręt pokrywy filtra powietrza |
ELEMENTY ZESTAWU SERWISOWEGO

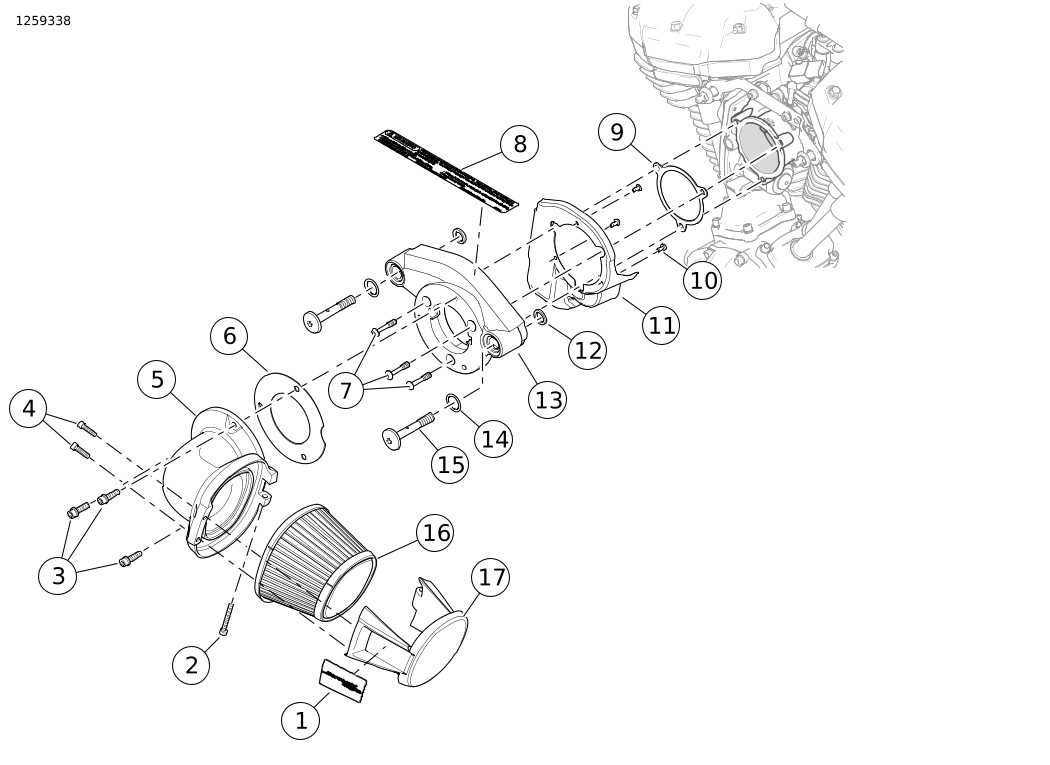

Rysunek 3. Elementy zestawu serwisowego: Zestaw do czyszczenia filtra powietrza Screamin' Eagle Performance
Tabela 1. Elementy zestawu serwisowego
Pozycja | Opis (liczba) | Numer części |
|---|---|---|
1 | Medalion, Filtr powietrza | 14101217 |
2 | Wkręt z gniazdem | 10200736 |
3 | Wkręt z gniazdem sześciokątnym, srebrny (3) | 10500130 |
Wkręt z gniazdem sześciokątnym, czarny (3) | 10500129 | |
4 | Wkręt z gniazdem sześciokątnym (2) | 10200738 |
Wkręt z gniazdem sześciokątnym, czarny (2) | 10200737 | |
5 | Przewód dolotowy, chrom | 29000328 |
Przewód dolotowy, czarny | 29000330 | |
6 | Uszczelka | 29000227 |
7 | Wkręt (3) | 869 |
8 | Etykieta ostrzegawcza, chromowana | 29108-08 |
Etykieta ostrzegawcza, czarna | 14001624 | |
9 | Uszczelka, płytka tylna | 29000149 |
10 | Wkręt samogwintujący (3) | 68042-99 |
11 | Pokrywa przepustnicy | 61300616 |
12 | Kwadratowy pierścień (2) | 11900042 |
13 | Płyta podporowa wykonana maszynowo, chromowana | 29000252 |
Płyta podporowa wykonana maszynowo, czarna | 29000253 | |
14 | Uszczelka o-ring (2) | 11900040 |
15 | Wkręt odpowietrznika, chromowany (2) | 29400283 |
Śruba, odpowietrznik, czarny (2) | 29400252 | |
16 | Wkład filtra powietrza | 29400405 |
17 | Pokrywa wkładu filtra powietrza, chromowana | 61301174 |
Pokrywa wkładu filtra powietrza, czarna | 61301175 |
