SCREAMIN' EAGLE HEAVY BREATHER ELITE LUFTRENARSATS
J066752022-10-24
ALLMÄNT
Satsnummer
29400406, 29400407
Modeller
Om du vill ha information om modelltillbehör kan du läsa P&A-återförsäljarkatalogen eller avsnittet Reservdelar och tillbehör på www.harley-davidson.com (endast på engelska).
ANMÄRKNING
Dessa satser är endast avsedda för högpresterande tillämpningar. Motorrelaterade prestandadelar är ENDAST AVSEDDA FÖR ERFAREN FÖRARE.
Installationskrav
LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLÅ) (99642-97) krävs för korrekt installation av den här satsen.
VARNINGFörarens och passagerarens säkerhet är beroende av att denna sats monteras korrekt. Följ rätt tillvägagångssätt enligt verkstadshandboken. Om du inte kan utföra åtgärden eller saknar rätt verktyg låter du en Harley-Davidson-återförsäljare utföra monteringen. Om den här satsen monteras felaktigt kan det leda till dödsfall eller allvarliga personskador. (00333b)
ANMÄRKNING
Det här instruktionsbladet hänvisar till information i verkstadshandboken. Installationen kräver en verkstadshandbok för en motorcykel av detta årets modell. En sådan finns tillgänglig hos Harley-Davidson-återförsäljare.
OBS!
Du måste omkalibrera ECM när du monterar den här satsen. Om du inte omkalibrerar ECM korrekt kan det leda till allvarliga skador på motorn. (00399b)
Kontakta en Harley-Davidson-återförsäljare för kalibrering av ECM (Electronic Control Module, elektronisk styrenhet).
MONTERING
VARNINGKoppla alltid loss minuskabeln (-) först från batteriet. Om pluskabeln (+) skulle få chassikontakt när minuskabeln (-) är ansluten till batteriet kan gnistbildningen annars resultera i en explosion, vilket kan leda till dödsfall eller allvarliga personskador. (00049a)
| 1. | Se verkstadshandboken. Demontera sadeln. Lossa båda batterikablarna med den negativa först. Spara alla sadelmonteringsdelar. |
VARNINGNär du utför service på bränslesystemet ska du inte röka eller tillåta öppen låga eller gnistor i närheten. Bensin är extremt brandfarligt och mycket explosivt, vilket kan leda till dödsfall eller allvarliga personskador. (00330a)
Originalutrustning (OE) borttagning av luftrenare
Låt en Harley-Davidson-återförsäljare återkalibrera ECM-modulen innan luftrenaren installeras.
| 1. | Ta bort luftrenarens stödplåt enligt anvisningarna i verkstadshandboken. | |
| 2. | Ta bort och kassera induktionsmodulens stödfäste. |
Luftrenare stödplåtsinstallation
ANMÄRKNING
Innan du utför service på luftrenaren ska gänglåsare appliceras på alla gängade fästelement (både han- och hongängor). LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLÅ) (99642-97)
| 1. | Se Figur 1 . Placera skyddet (6) på stödplåten (4). | |
| 2. | Fäst de korta skruvarna (7). Dra åt. Åtdragning: 4,8–6 N·m (42–53 in-lbs) | |
| 3. | Sätt dit den självhäftande fyrkantiga ringen (5) mot stödplåten (4). ANMÄRKNING Dra bort remsan från den fyrkantiga ringen. | |
| 4. | Installera packningen (8) och stödplåten (4) på spjällhuset. | |
| 5. | Fäst skruven (1). Dra åt. Åtdragning: 6,2–6,8 N·m (55–60 in-lbs) | |
| 6. | Montera nya O-ringar (3). | |
| 7. | Applicera gänglåsare på avluftarskruvarna (2). Montera och dra åt. Åtdragning: 30–32,5 N·m (22–24 ft-lbs) LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLÅ) (99642-97) |
| 1 | Skruv (3) |
| 2 | Avluftarskruv (2) |
| 4 | Bakplatta |
| 5 | Fyrkantig självhäftande ring (2) |
| 6 | Kåpa |
| 7 | Kort skruv (3) |
| 8 | Packning |

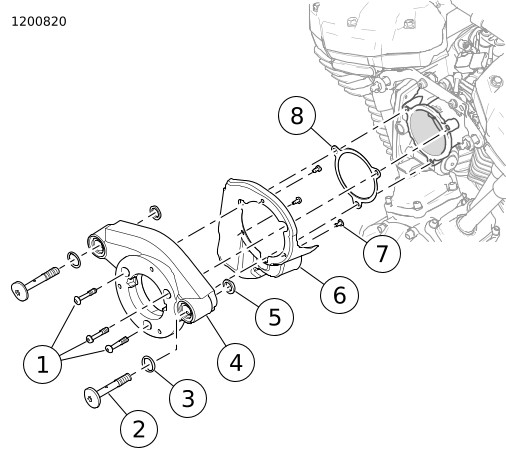

Figur 1. Insugningsrör
Installation av luftfilterinsats och insugningsrör
ANMÄRKNING
Luftfiltret är FÖROLJAT och klart att installera.
| 1. | Se Figur 2 . Montera den nya packningen (3) och insugningsröret (2). | |
| 2. | Fäst skruvarna (7). Dra åt. Åtdragning: 7,5–8,1 N·m (66–72 in-lbs) | |
| 3. | Montera luftfilterinsatsen (4). a. Applicera gänglåsare på skruvarna (1, 6).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLÅ) (99642-97) b. Se Figur 2 . Sätt dit luftfilterinsatsen (4) och kåpan (5). ANMÄRKNING Rengör filtrets monteringsyta före monteringen. c. Sätt i skruvarna (1, 6). Dra åt. Åtdragning: 2–2,7 N·m (18–24 in-lbs) Skruv till luftfilterskydd | |
| VARNING Anslut batteriets pluskabel (+) först. Om pluskabeln (+) skulle få chassikontakt när minuskabeln (-) är ansluten till batteriet kan gnistbildningen annars resultera i en explosion, vilket kan leda till dödsfall eller allvarliga personskador. (00068a) | ||
| 4. | Anslut batterikablarna med den positiva kabeln först. Se verkstadshandboken. | |
| 5. | Montera sadeln. När sadeln har monterats dra du den uppåt för att se att den sitter ordentligt. Se verkstadshandboken. | |
| 6. | Om du tar bort Originalutrustning (OE) insuget måste du fästa den medföljande varningsetiketten på ett synligt område. Vi föreslår att fästa dekalen på stödplattans överkant. |
| 1 | Skruv (2) |
| 2 | Insugningsrör |
| 3 | Packning |
| 4 | Luftfilterinsats |
| 5 | Kåpa |
| 6 | Skruv, lång |
| 7 | Skruv (3) |
| 8 | Emblem |

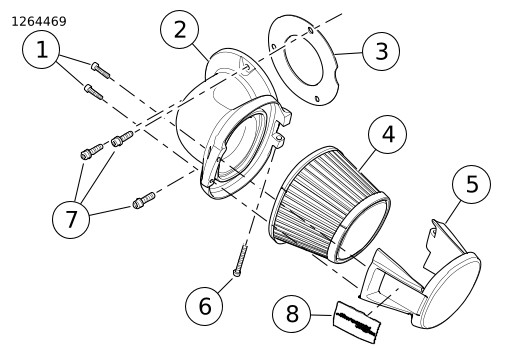

Figur 2. Luftfilterinsats
Underhåll av luftfilterinsatsen
| 1. | Inspektera luftfilterelementet var: Avstånd: 8.000 km (5.000 mi) a. Inspektera oftare under dammiga förhållanden. | |
| 2. | Byt ut luftfilterelementet var: Avstånd: 80.000 km (50.000 mi) | |
| 3. | ANMÄRKNING Användning av andra metoder eller produkter för rengöring, torkning eller inoljning än dem som visas kommer att skada filtret och kan upphäva tillverkarens garanti. * K&N® filterrengöringsmedel är tillgängligt från Harley-Davidson-återförsäljare, antingen för sig [0,95 l (1 qt) sprayflaska, artikelnr 99883-88T] eller som en sprayflaska på 0,35 l (12 fl oz) som en del av servicesatsen för filterskötsel (artikelnr 99850-92T). * K&N luftfilterolja är också tillgänglig från Harley-Davidson-återförsäljare, antingen för sig [347 g (12,25 oz) sprayburk, artikelnr 99882-88T] eller som 184 g (6,5 oz) sprayburk som en del av servicesatsen för filterskötsel. * OLJA INTE IN LUFTFILTRET FÖR MYCKET. Översmörjning kan påverka motorns och/eller vissa motorkomponenters prestanda. Om olja fortfarande rinner eller droppar från filterinsatsen 20 minuter efter oljningen ska filterinsatsen rengöras och oljas in igen. a. Lossa slangklämman som håller luftfilterinsatsen på luftslangen. Ta bort insatsen från luftslangen. b. Knacka på filterinsatsen för att få bort lös smuts. Borsta försiktigt med en mjuk borste. c. Spruta luftfilterrengöringsmedel generöst på bomullsfilterinsatserna och låt ligga i blöt i tio minuter ELLER rulla eller blöt bomullsfilterinsatserna i ett grunt kärl med luftfilterrengöringsmedel. Avlägsna omedelbart och låt verka i tio minuter. d. Skölj av filterinsatsen från den rena sidan till den smutsiga med kranvatten under lågt tryck. e. Skaka bort allt överflödigt vatten och låt filterinsatsen lufttorka efter sköljningen. Använd INTE tryckluft eller en värmepistol för att påskynda torkningen. f. När filterinsatsen är helt torr ska du ANTINGEN försiktigt använda en klämflaska för att trycka in luftfilterolja längs varje veck en gång ELLER spruta olja längs varje veck en gång och hålla sprutmunstycket på ett ungefärligt avstånd från filterinsatsen på: Avstånd: 76 mm (3 in) g. Låt oljan absorberas i filterinsatsen i 20 minuter innan du går vidare. Efter 20 minuter inspekterar du filterinsatsen. Applicera noggrant olja på eventuella kvarvarande synliga vita fläckar på filterinsatsen. Låt oljan absorberas. | |
| 4. | Montera luftfilterinsatsen. a. Applicera gänglåsare på skruvarna (1, 2).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLÅ) (99642-97) b. Se Figur 2 . Sätt dit luftfilterinsatsen (3) och kåpan (4). ANMÄRKNING Rengör filtrets monteringsyta före monteringen. c. Skruva i skruvarna (1, 2). Dra åt. Åtdragning: 2–2,7 N·m (18–24 in-lbs) Skruv till luftfilterskydd |
RESERVDELAR

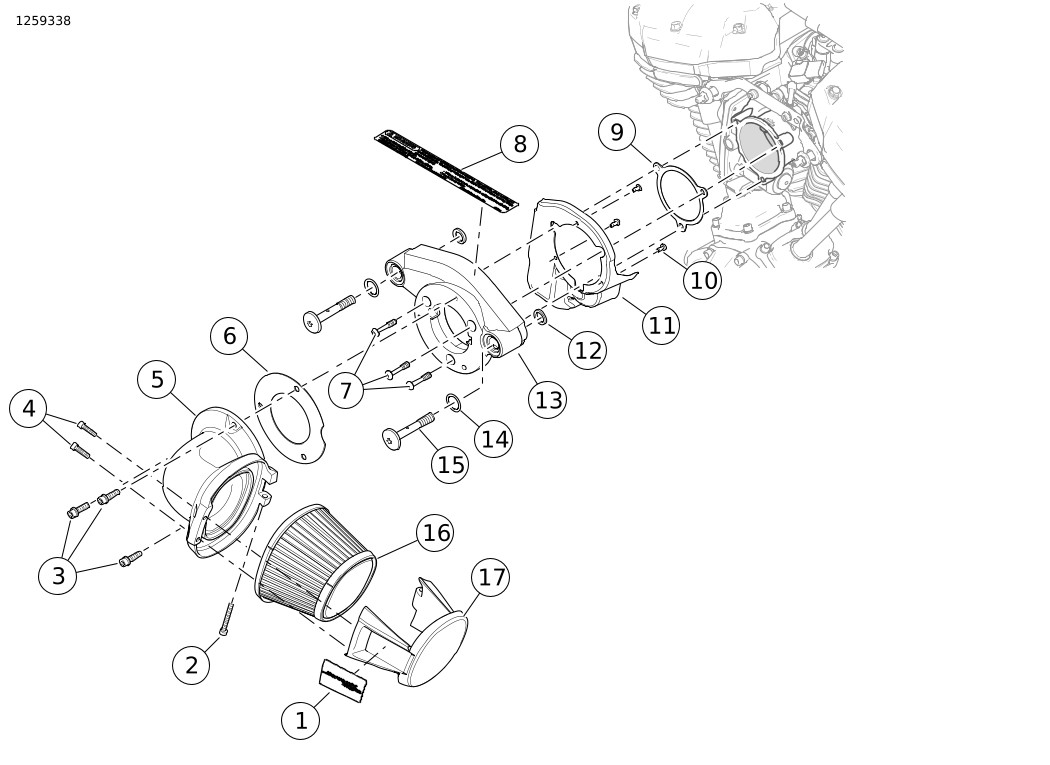

Figur 3. Reservdelar: Screamin' Eagle Performance Luftrenarsats
Tabell 1. Reservdelar
Komponent | Beskrivning (antal) | Artikelnummer |
|---|---|---|
1 | Emblem, luftrenare | 14101217 |
2 | Skruv, hyls | 10200736 |
3 | Skruv, insexhylsa, silver (3) | 10500130 |
Skruv, insexhylsa, svart (3) | 10500129 | |
4 | Skruv, hyls (2) | 10200738 |
Skruv, hyls, svart (2) | 10200737 | |
5 | Insugningsrör, krom | 29000328 |
Insugningsrör, svart | 29000330 | |
6 | Packning | 29000227 |
7 | Skruv (3) | 869 |
8 | Varningsetikett, krom | 29108-08 |
Varningsetikett, svart | 14001624 | |
9 | Packning, stödplåt | 29000149 |
10 | Skruv, självgängande (3) | 68042-99 |
11 | Kåpa, gasreglage | 61300616 |
12 | Fyrkantig ring (2) | 11900042 |
13 | Stödplatta, bearbetad, krom | 29000252 |
Stödplatta, bearbetad, svart | 29000253 | |
14 | O-ring (2) | 11900040 |
15 | Skruv, avluftare, krom (2) | 29400283 |
Bult, avluftare, svart (2) | 29400252 | |
16 | Luftfilterinsats | 29400405 |
17 | Kåpa, luftfilterelement, krom | 61301174 |
Kåpa, luftfilterelement, svart | 61301175 |
