SCREAMIN' EAGLE HEAVY BREATHER ELITE HAVA FİLTRESİ KİTİ
J066752022-10-24
GENEL
Kit Numaraları
29400406, 29400407
Modeller
Model donanım bilgisi için P&A perakende satış kataloğuna veya www.harley-davidson.com adresinden Parçalar ve Aksesuarlar (sadece İngilizce) bölümüne başvurun.
NOT
Bu kitler, sadece Yüksek Performanslı uygulamalar içindir. Motorla ilgili performans parçaları, SADECE DENEYİMLİ SÜRÜCÜLER İÇİNDİR.
Montaj Gereklilikleri
LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (MAVİ) (99642-97) bu kitin doğru şekilde takışması için gereklidir.
UYARISürücünün ve yolcunun güvenliği bu kitin doğru takılmasına bağlıdır. İlgili servis el kitabı prosedürlerinden faydalanın. Prosedürü gerçekleştirebilecek yetkinliğe veya doğru aletlere sahip değilseniz, takma işlemini Harley-Davidson bayisine yaptırın. Bu kitin düzgün takılmaması ölüme veya ciddi yaralanmalara neden olabilir. (00333b)
NOT
Bu talimat kılavuzu, servis kılavuz bilgileriyle ilgilidir. Bu yıl/model motosikletin bir servis kılavuzu bu montaj için gereklidir. Bir Harley-Davidson bayisinde bir tane bulunur.
DIKKAT
Bu kiti takarken ECM'nin kalibrasyonunu tekrar yapmanız gerekir. ECM’nin düzgün kalibre edilmemesi motorda ciddi hasara neden olabilir. (00399b)
ECM (Elektronik Kontrol Modülü) kalibrasyonu için bir Harley-Davidson bayisine gidin.
KURULUM
UYARIÖnce eksi (-) akü kablosunun bağlantısını kesin. Artı (+) kablonun eksi (-) kablo bağlıyken toprak bağlantısına temas etmesi durumunda, oluşan kıvılcımlar akünün ölüm veya ciddi yaralanmaya yol açacak şekilde patlamasına neden olabilir. (00049a)
| 1. | Servis kılavuzuna bakın. Seleyi çıkartın. İlk önce negatif kablodan başlayarak her iki akü kablosunu çıkarın. Tüm sele montajı donanımını koruyun. |
UYARIYakıt sisteminde bakım yaparken sigara içmeyin ve çevrede açık alev veya kıvılcım olmamasına özen gösterin. Benzin, ölüme veya ciddi yaralanmaya neden olabilen son derece yanıcı ve patlayıcı bir maddedir. (00330a)
Orijinal Ekipman (OE) Hava Filtresini Çıkarma
Hava filtresini monte etmeden önce bir Harley-Davidson bayisine ECM'yi yeniden kalibre ettirin.
| 1. | Servis kılavuzundaki talimatlara göre hava filtresi arka plakasını çıkarın. | |
| 2. | Endüksiyon modülü destek braketini çıkarın ve ıskartaya ayırın. |
Hava Filtresi Arka Plakasının Montajı
NOT
Hava filtresinin bakımını yaparken tüm dişli bağlantılara (erkek ve dişi dişlere) diş tutucusu uygulayın. LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (MAVİ) (99642-97)
| 1. | Bkz. Şekil 1 . Kapağı (6) arka plakaya (4) yerleştirin. | |
| 2. | Kısa vidaları (7) sabitleyin. Sıkın. Tork: 4,8–6 N·m (42–53 in-lbs) | |
| 3. | Kare halka yapıştırıcıyı (5) arka plakaya (4) takın. NOT Yapıştırıcıyı kare halkadan soyarak çıkarın. | |
| 4. | Contayı (8) ve arka plakayı (4) ventüri boğazına takın. | |
| 5. | Vidaları (1) sabitleyin. Sıkın. Tork: 6,2–6,8 N·m (55–60 in-lbs) | |
| 6. | Yeni O-halkaları (3) takın. | |
| 7. | Havalandırıcı vidalarına (2) diş tutucusu uygulayın. Takın ve sıkın. Tork: 30–32,5 N·m (22–24 ft-lbs) LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (MAVİ) (99642-97) |
| 1 | Vida (3) |
| 2 | Havalandırıcı vidası (2) |
| 4 | Arka plaka |
| 5 | Kare halka yapıştırıcı (2) |
| 6 | Kapak |
| 7 | Kısa vida (3) |
| 8 | Conta |

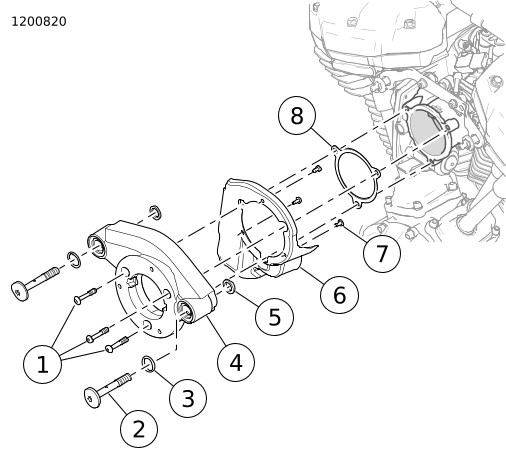

Şekil 1. Giriş Tüpü
Hava Filtresi Elemanı ve Giriş Tüpü Montajı
NOT
Bu hava filtresi ÖNCEDEN YAĞLANIR ve montaja hazırdır.
| 1. | Bkz. Şekil 2 . Yeni contayı (3) ve giriş tüpünü (2) takın. | |
| 2. | Vidaları (7) sabitleyin. Sıkın. Tork: 7,5–8,1 N·m (66–72 in-lbs) | |
| 3. | Hava filtresi elemanını takın (4). a. Havalandırıcı vidalarına (1, 6) diş tutucusu uygulayın.LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (MAVİ) (99642-97) b. Bkz. Şekil 2 . Hava filtre elemanını (4) ve kapağı (5) takın. NOT Montaj yüzeyini veya filtreyi montajdan önce temizleyin. c. Vidaları (1, 6) takın. Sıkın. Tork: 2–2,7 N·m (18–24 in-lbs) Hava filtresi kapak vidası | |
| UYARI Önce artı (+) akü kablosunu takın. Artı (+) kablonun eksi (-) kablo bağlıyken toprak bağlantısına temas etmesi durumunda, oluşan kıvılcımlar akünün ölüm veya ciddi yaralanmaya yol açacak şekilde patlamasına neden olabilir. (00068a) | ||
| 4. | İlk önce pozitif kablo olmak üzere akü kablolarını bağlayınız. Servis el kitabına bakın. | |
| 5. | Seleyi takın. Seleyi taktıktan sonra selenin sabitlendiğinden emin olmak için seleyi yukarı doğru çekin. Servis el kitabına bakın. | |
| 6. | Orijinal Ekipman (OE) girişi çıkarılıyorsa, açıkça görülebilir bir alana verilen Uyarı Etiketi yerleştirmelisiniz. Etiketi, arka plakanın üst kenarına yapıştırmanızı tavsiye ediyoruz. |
| 1 | Vida (2) |
| 2 | Giriş tüpü |
| 3 | Conta |
| 4 | Hava filtre elemanı |
| 5 | Kapak |
| 6 | Vida, uzun |
| 7 | Vida (3) |
| 8 | Medallion |

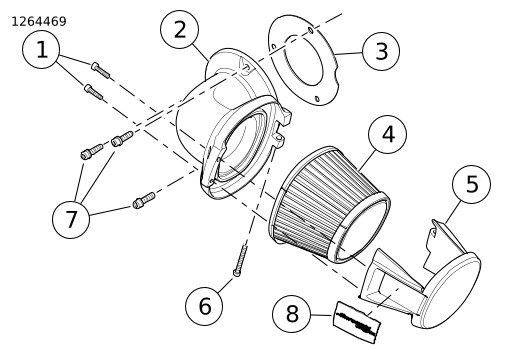

Şekil 2. Hava Filtre Elemanı
Hava Filtresi Elemanının Bakımı
| 1. | Hava filtresi elemanını aşağıdaki sıklıkta kontrol edin: Mesafe: 8.000 km (5.000 mi) a. Tozlu şartlarda kullanım sonrası daha sık kontrol edin. | |
| 2. | Hava filtresi elemanını aşağıdaki sıklıkta değiştirin: Mesafe: 80.000 km (50.000 mi) | |
| 3. | NOT * Temizleme, kurutma veya yağlama yöntemleri veya gösterilen ürünler dışındaki ürünler filtreye zarar verir ve üretici garantisi geçersiz kılabilir. * K&N® Hava Filtresi Temizleyici, tek başına [0,95 L (1 adet) sprey şişesi, Parça No. 99883-88T] veya Filtre Bakımı Servis Kitinin (Parça No. 99850-92T) bir parçası olarak 0,35 L (12 fl oz) sprey şişesi şeklinde bir Harley-Davidson bayisinden alınabilir. * K&N Hava Filtresi Yağı, tek başına [347 g (12,25 oz) aerosol kutusu, Parça No. 99882-88T] veya Filtre Bakım Servis Kitinin parçası olarak 184 g (6,5 oz) aerosol kutusu şeklinde bir Harley-Davidson bayisinden alınabilir. * HAVA FİLTRESİNE AŞIRI YAĞ EKLEMEYİN. Aşırı yağ eklemek, motorun ve/veya bazı motor bileşenlerinin doğru şekilde çalışmasını engelleyebilir. Yağlamadan 20 dakika sonra filtreden hala yağ sızıyorsa veya damlıyorsa, filtre elemanını temizleyip yeniden yağlayın. a. Hava filtresi elemanı montajını hava borusuna sabitleyen hortum kelepçesini gevşetin. Elemanı hava tüpünden ayırın. b. Gevşek duran kirleri çıkarmak için elemana elinizle vurun. Yumuşak bir fırçayla hafif hafif fırçalayın. c. Hava filtresi temizleyicisini pamuğa bol miktarda sıkın ve on dakika boyunca emmesini bekleyin VEYA pamuğu sığ bir tepside hava filtresi temizleyicisi içinde dolaştırın veya emdirin. Hemen çıkarın ve on dakika boyunca emmesini bekleyin. d. Filtreyi düşük basınçlı musluk suyuyla (temiz taraftan kirli tarafa doğru) durulayın. e. Duruladıktan sonra tüm fazlalık suyu silkeleyerek atın ve filtrenin havayla kurumasını sağlayın. Kurumayı hızlandırmak için sıkıştırılmış hava veya ısı tabancası KULLANMAYIN. f. Filtre tamamen kuruduktan sonra hava filtresi yağını her kıvrımda bir defalık bırakmak için bir sıkma şişe kullanın VEYA her kıvrımda yağı bir defalık püskürtün ve sprey nozulunu filtre maddesinden uzak tutun: Mesafe: 76 mm (3 in) g. Devam etmeden önce yağın filtre maddesine 20 dakika boyunca absorbe olmasını sağlayın. 20 dakika sonra filtre maddesini kontrol edin. Filtre maddesindeki görünen tüm beyaz noktalara dikkatlice yağ uygulayın. Yağın emilmesini sağlayın. | |
| 4. | Hava filtresi elemanını takın. a. Havalandırıcı vidalarına (1, 2) diş tutucusu uygulayın.LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (MAVİ) (99642-97) b. Bkz. Şekil 2 . Hava filtre elemanını (3) ve kapağı (4) takın. NOT Montaj yüzeyini veya filtreyi montajdan önce temizleyin. c. Vidaları (1, 2) takın. Sıkın. Tork: 2–2,7 N·m (18–24 in-lbs) Hava filtresi kapak vidası |
SERVİS PARÇALARI

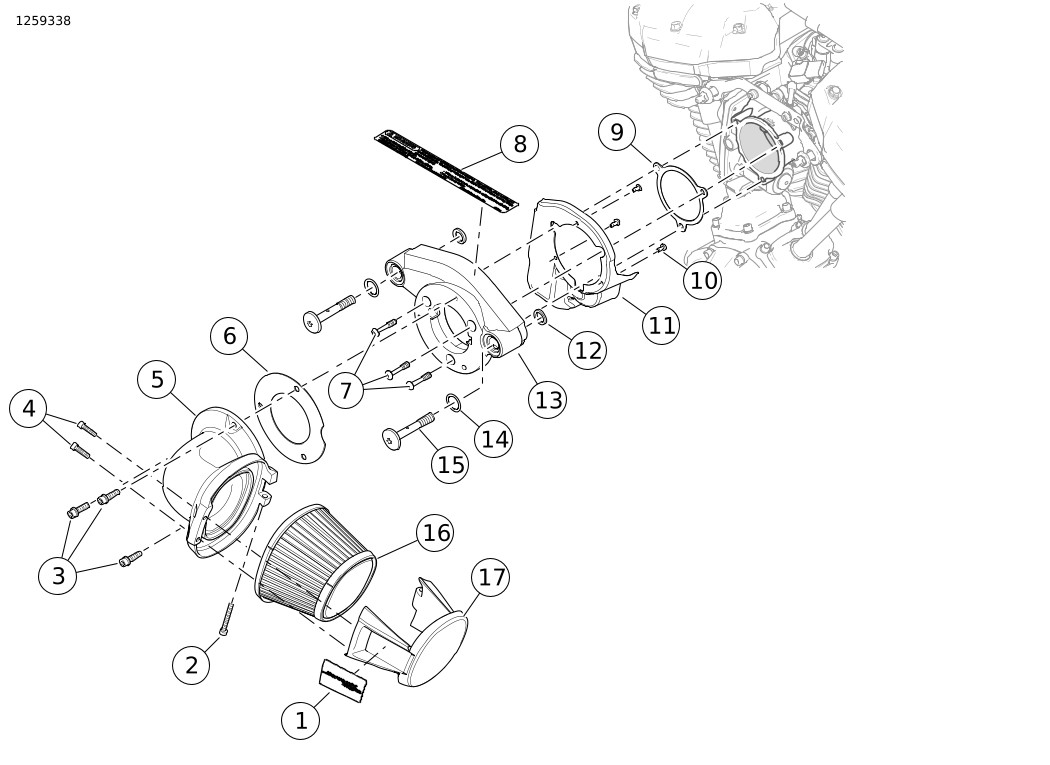

Şekil 3. Servis Parçaları: Screamin' Eagle Performance Hava Filtresi Kiti
Tablo 1. Servis Parçaları
Öğe | Tanım (Miktar) | Parça Numarası |
|---|---|---|
1 | Medallion, hava filtresi | 14101217 |
2 | Vida, soket baş | 10200736 |
3 | Vida, altıgen soket baş, gümüş (3) | 10500130 |
Vida, altıgen soket baş, siyah (3) | 10500129 | |
4 | Vida, soket baş (2) | 10200738 |
Vida, soket baş, siyah (2) | 10200737 | |
5 | Giriş tüpü, krom | 29000328 |
Giriş tüpü, siyah | 29000330 | |
6 | Conta | 29000227 |
7 | Vida (3) | 869 |
8 | Uyarı etiketi, krom | 29108-08 |
Uyarı etiketi, siyah | 14001624 | |
9 | Conta, arka plaka | 29000149 |
10 | Vida, kendiliğinden oturan (3) | 68042-99 |
11 | Kapak, venturi | 61300616 |
12 | Kare halka (2) | 11900042 |
13 | Arka plaka, işlenmiş, krom | 29000252 |
Arka plaka, işlenmiş, siyah | 29000253 | |
14 | O-halka (2) | 11900040 |
15 | Cıvata, havalandırıcı, krom (2) | 29400283 |
Cıvata, havalandırma, siyah (2) | 29400252 | |
16 | Hava filtre elemanı | 29400405 |
17 | Kapak, hava filtresi elemanı, krom | 61301174 |
Kapak, hava filtresi elemanı, siyah | 61301175 |
