SCREAMIN' EAGLE软尾大流量排气系统
J068002023-12-21
基本信息
表1。 概述
套件 | 建议工具 | 技能水平(1) |
|---|---|---|
64900828、64900829 | 防护眼镜、扭矩扳手、E形夹工具、Loctite 243蓝色和Loctite 262红色、防卡塞润滑剂 |  |
(1) 按扭矩值或其他适当工具和所需技术进行紧固
套件内容

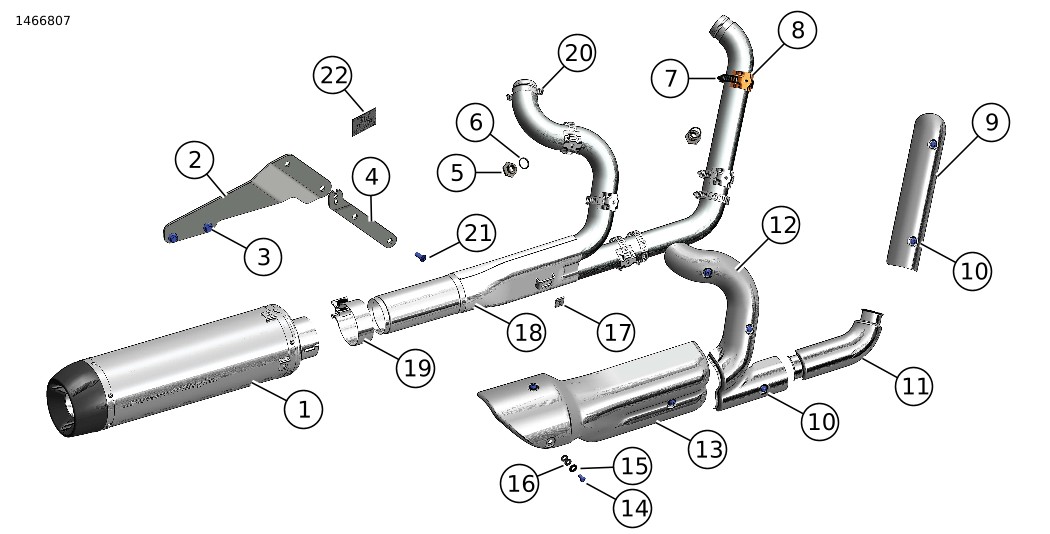

图1。 套件内容： Screamin' Eagle软尾大流量排气套件
表2。 套件内容： Screamin' Eagle软尾大流量排气套件
 | 在安装或拆卸车辆物件之前，请确认套件中的所有内容物都齐全。 | ||||
|---|---|---|---|---|---|
项目 | 数量 | 描述 | 零件编号 | 注意 | |
 | 1 | 1 | 消声器，黑色 | 649000976 | |
| 1 | 消声器，不锈钢 | 649001164 | ||
| 2 | 1 | 排气安装架 | 65500103 | |
| 3 | 2 | 螺丝 | 4407 | |
| 4 | 1 | 边箱安装架 | 90202034 | |
| 5 | 2 | HO2S适配器 | 65700021 | |
| 6 | 2 | 垫圈 | 12300039 | |
| 7 | 7 | 夹具 | 9954 | |
| 8 | 5 | 夹，排气管 | 65400534 | |
| 9 | 1 | 排气管隔板，前部，黑色 | 65400561 | |
| 1 | 排气管隔板，前部，不锈钢 | 65400563 | ||
| 10 | 5 | 螺丝 | 10500103 | |
| 11 | 1 | 排气管隔板，中间，黑色 | 65400604 | |
| 1 | 排气管隔板，中间，不锈钢 | 65400606 | ||
| 12 | 1 | 排气管隔板，后部，黑色 | 65400562 | |
| 1 | 排气管隔板，后部，不锈钢 | 65400564 | ||
| 13 | 1 | 排气管隔板，收集器 | 65400557 | |
| 14 | 3 | 螺丝 | 10201171 | |
| 15 | 3 | 平垫圈 | 10300245 | |
| 16 | 6 | 垫圈 | 10600072 | |
| 17 | 1 | 螺母 | 10100156 | |
| 18 | 1 | 管，总管组件 | 65600363 | |
| 19 | 1 | 夹具，排气消声器 | 65900043 | |
| 20 | 4 | 12点螺母 | 10100137 | |
| 21 | 1 | 螺丝 | 4092 | |
| 22 | 1 | EPA标签 | 14002815 | |
概述
车型
关于车型适配信息，参见 零件与附件 (P&A) 零售目录或 www.harley-davidson.com 的零件与附件部分。
确定使用的是最新版的说明书。 获取方法： h-d.com/isheets
请联系哈雷戴维森客户支持中心，电话：1-800-258-2464（仅美国）或1-414-343-4056。
安装要求
正确安装此套件需要 ANTI-SEIZE LUBRICANT（防卡塞润滑剂） (98960-97) 。
所有车型均需要使用Screamin' Eagle Pro街道版调节器校准ECM以便正确安装。
此套件需要单独购买两个 加热氧气传感器 (HO2S) 密封垫（11936）和两个排气口密封垫（65324-83B），哈雷戴维森经销商处有售。
警告骑手和乘客的安全取决于此套件的正确安装。 采用相关维修手册程序。 如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。 此套件安装不当可能造成死亡或重伤。 (00333b)
注意
此说明书引用了维修手册信息。 此安装需要该年款和车型摩托车维修手册，可从下列渠道获得：
- 哈雷戴维森经销商。
- H-D 维修信息门户网站，一款可用于多数 2001 年款及更新款车型的订阅服务。 更多信息，请参看 关于订阅的常见问题 。
产品信息
禁止改装
联邦法律禁止对这种排气系统进行任何改动，否则会造成摩托车噪声超过联邦噪声标准。 也禁止使用带有此类改装排气系统的摩托车。
噪音排放保证
哈雷戴维森保证，这些消声器在销售之时符合所有适用的美国环保局 联邦噪声与排放标准。 此保证延伸至出于转售之外目的原始购买人，同时也延伸至所有后续买方。 保修申请应转至授权哈雷戴维森经销商。
注意
如果使用过程中摩托车噪声明显增加，应进行维修或更换，以避免州或地方条例规定的罚款。
此套件中包含的产品信息标签为 加利福尼亚州空气资源协会 (CARB) 排放法规所要求。
将标签粘贴在车架右侧的 VIN 标签正下方。 在加利福尼亚州之外不要求粘贴此标签。
准备
警告为了防止车辆意外启动而造成死亡或重伤，请先拆下主保险丝，然后再继续。 (00251b)
| 1. | 拆下边箱。 参见维修手册。 | |
| 2. | 拆卸左侧盖。 参见维修手册。 | |
| 3. | 拆卸主保险丝。 参见维修手册。 |
拆卸
| 1. | 拆下 原厂设备 (OE) 排气系统。 参见维修手册。 a. 保留固定环、排气管凸缘和安装五金件。 | |
| 2. | 拆除乘客脚蹬组件。 保留。 参见维修手册。 | |
| 3. | 拆下 HO2S 。 保留。 | |
| 4. | 从传感器上拆下 HO2S 密封垫。 丢弃。 | |
| 5. | 拆下 OE 排气消声器支架。 a. 保留螺丝。 |
安装
| 1. | 图2 重新定位并将脚蹬支架（1）安装到车架上。 b. 在螺丝（2）上涂抹螺纹锁固剂。LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLUE)（乐泰243中强度螺纹锁固密封剂，蓝色） (99642-97) c. 安装螺丝。 拧紧。 扭矩: 51.5–63.7 N·m (38–47 ft-lbs) | |
| 2. | 将止动弹簧（6）和自锁球（7）安装至脚蹬（5）中。 | |
| 3. | 在脚蹬上安装止动板（4）。 注意
注意 作为一个组件整体安装脚蹬和止动板。 | |
| 4. | 图3 安装脚蹬。 a. 将脚蹬安装至脚蹬支架中。 b. 安装U型夹销（3）。 注意 安装E形夹时，使用E形夹工具以防止损坏油漆表面。 c. 安装E形夹（8）。 专用工具: E-CLIP TOOL（E形夹工具） (HD-52369) | |
| 5. | 参见图4和图5。 在总管中安装 HO2S 适配器（5）与 新 密封垫（6）。 拧紧。 扭矩: 40.7–59.7 N·m (30–44 ft-lbs) 注意 如果重复使用 HO2S ，在每个氧气传感器的螺纹上涂一层薄薄的 ANTI-SEIZE LUBRICANT（防卡塞润滑剂） (98960-97) 。 | |
| 6. | 图5 在 HO2S 适配器（5）中安装 HO2S （1）。 拧紧。 扭矩: 16–19 N·m (12–14 ft-lbs) 注意 适配器不用于宽带O2传感器。 | |
| 7. | 图6 从 OE 边箱支架上拆下边箱垫块（2）和螺丝。 注意 支架仅用于配备原厂或哈雷戴维森零件与附件边箱的车辆。 a. 清洁边箱垫块（2）的螺纹。 b. 在 新 螺丝 (21) 上涂抹螺纹锁固剂。LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLUE)（乐泰243中强度螺纹锁固密封剂，蓝色） (99642-97) c. 图6 将 新 螺丝（21）和边箱垫块（2）安装到 新 支架（4）上。 d. 拧紧螺丝 (21)。 扭矩: 10.8–13.6 N·m (8–10 ft-lbs) | |
| 8. | 图7 安装之前拆下的消声器支架螺丝（1）。 a. 清洁螺丝（1）的螺纹和车架上孔的螺纹。 b. 在螺丝（1）上涂抹螺纹锁固剂。LOCTITE 262 HIGH STRENGTH THREADLOCKER AND SEALANT (RED)（乐泰262高等强度螺纹锁固密封剂，红色） (94759-99) c. 图7 用螺丝（1）将消声器支架（2）和边箱支架（4）（若适用）安装到车辆上。 拧紧。 扭矩: 54–68 N·m (40–50 ft-lbs) | |
| 9. | 图8 安装 OE 排气管凸缘（2）和固定环（3）。 | |
| 10. | 图9 使用12点螺母（20）松松地安装总管。 | |
| 11. | 图10 在消声器上安装消声器夹具（19）。 | |
| 12. | 通过滑过总管后部将消声器安装到总管上。 | |
| 13. | 图11 松松地将消声器安装螺丝（3）安装到支架（2）。 | |
| 14. | 图12 将螺母（17）安装到总管。 | |
| 15. | 图13 松松地安装排气管隔板（13）、螺丝（14）、垫圈（15）和两个垫圈（16）。 注意 可靠紧固隔热垫圈和紧固件，以便在安装过程中将五金件堆栈固定到位。 将隔热垫圈拧到螺丝上。 | |
| 16. | 图9 拧紧排气歧管12点螺母（20）。 扭矩: 11.3–13.6 N·m (100–120 in-lbs) | |
| 17. | 图14 安装中间总管隔板（11）。 a. 仅使用软管夹（7）将中间总管隔板（11）松松地安装到车辆总管上。 注意 中间总管隔板不用于配备原厂或哈雷戴维森零件与附件中置控制件的车型。 | |
| 18. | 参见 图1 和 图14 。 使用软管夹（7）、夹（8）和螺丝（10）松松地安装后部总管隔板（12）。 | |
| 19. | 参见 图1 和 图14 。 使用软管夹（7）、夹（8）和螺丝（10）松松地安装前部总管隔板（9）。 | |
| 20. | 总管隔板： a. 保持消声器和隔板在车辆上不拧紧，对准需要的位置。 b. 拧紧总管隔板软管夹（7）。 拧紧。 扭矩: 2.2–4.5 N·m (19–40 in-lbs) c. 拧紧总管隔板前部螺丝（10）。 拧紧。 扭矩: 12.2–14.9 N·m (108–132 in-lbs) 注意 检查所有总管隔板螺丝的扭矩是否合适，作为标准骑行前检查的一个环节。 根据需要将扭矩重新设置为规定值。 | |
| 21. | 消声器： a. 拧紧消声器安装螺丝（3）。 拧紧。 扭矩: 27–32.5 N·m (20–24 ft-lbs) b. 拧紧消声器夹具（19）。 拧紧。 扭矩: 51.5–58.3 N·m (38–43 ft-lbs) | |
| 22. | 消声器隔板： a. 安装消声器排气管隔板（13）和螺丝（14）。 b. 拧紧消声器隔板螺丝（14）。 拧紧。 扭矩: 12.2–14.9 N·m (108–132 in-lbs) |

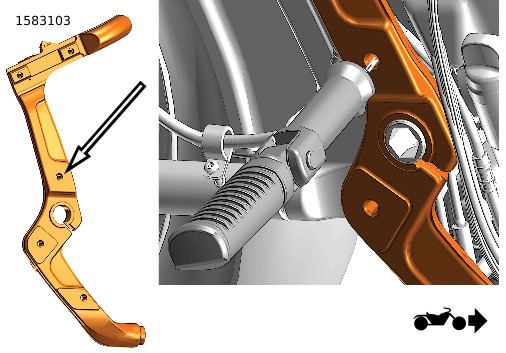

图2。 脚蹬重新定位
| 1 | 脚蹬支架 |
| 2 | 螺丝 |
| 3 | U形夹销 |
| 4 | 止动板 |
| 5 | 脚蹬 |
| 6 | 止动弹簧 |
| 7 | 自锁球 |
| 8 | E型夹 |
图3。 乘客脚蹬

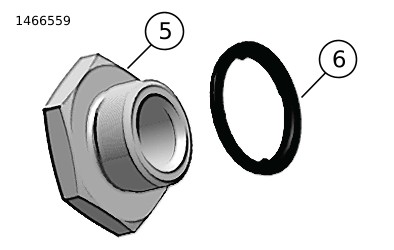

| 5 | 适配器，HO2S（2） |
| 6 | 密封垫，HO2S（2） |
图4。 HO2S适配器和密封垫

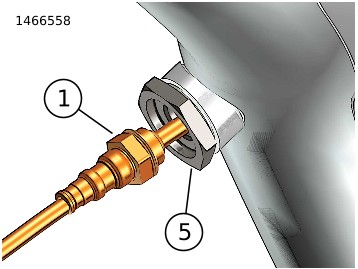

| 1 | HO2S（2） |
| 5 | 适配器，HO2S（2） |
图5。 HO2S和适配器

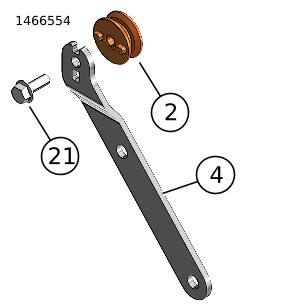

| 2 | OE 边箱垫块 |
| 4 | 支架，边箱 |
| 21 | 螺丝 |
图6。 边箱垫块

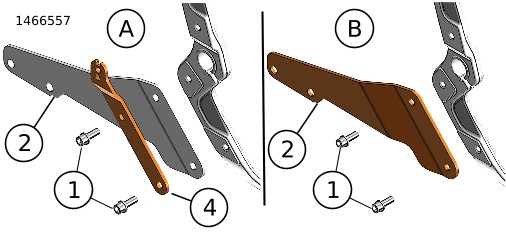

| 1 | OE螺丝，消声器支架（2） |
| 2 | 消声器支架 |
| 4 | 边箱托架 |
| A | 带有边箱 |
| B | 不带边箱 |
图7。 消声器支架

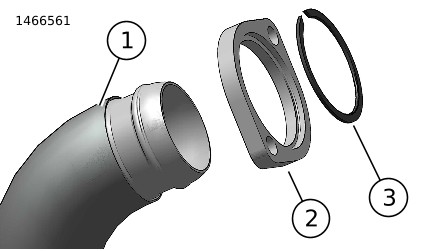

| 1 | 排气 |
| 2 | OE排气管凸缘 |
| 3 | OE固定环 |
图8。 排气管凸缘

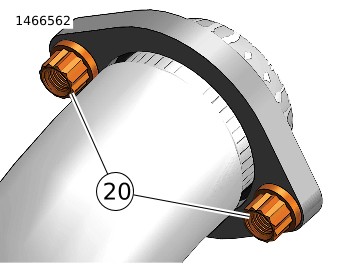

| 20 | 12点螺母（2） |
图9。 12点螺母

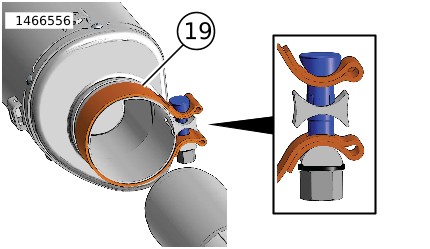

| 19 | 消声器夹具 |
图10。 消声器夹具

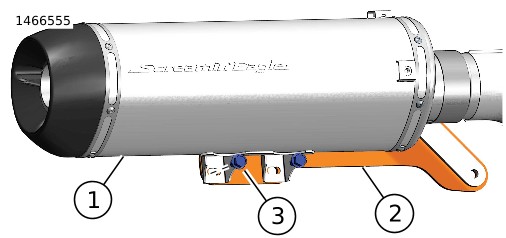

| 1 | 消声器 |
| 2 | 消声器支架 |
| 3 | 安装螺丝（2） |
图11。 消声器安装架

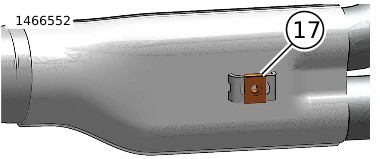

| 17 | 螺母 |
图12。 螺母

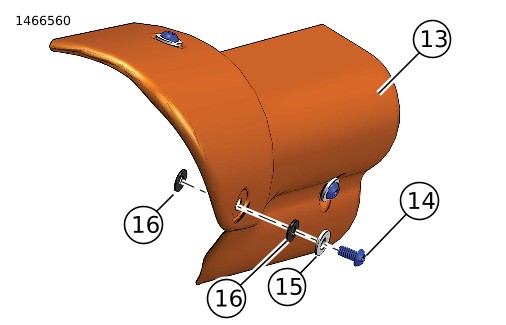

| 13 | 排气隔板 |
| 14 | 螺丝（3） |
| 15 | 垫圈（3） |
| 16 | 垫圈（6） |
图13。 排气管隔板与五金件

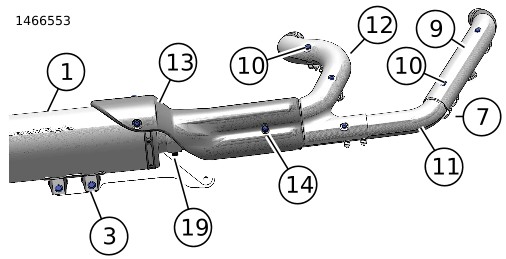

| 1 | 消声器 |
| 3 | 安装螺丝，消声器支架（2） |
| 7 | 消声器夹具（7） |
| 9 | 排气管隔板，前部 |
| 10 | 螺丝（5） |
| 11 | 总管隔板，中间（不用于中置控制件车型） |
| 12 | 排气管隔板，后部 |
| 13 | 排气隔板 |
| 14 | 螺丝，排气管隔板（3） |
| 19 | 夹具 |
图14。 隔板
完成
通告
安装后启动发动机之前，擦去排气系统部件上的所有指纹。 手上的油污可在排气系统外饰上留下永久痕迹。 (00346a)
| 1. | 安装主保险丝。 参见维修手册。 | |
| 2. | 安装左侧盖。 参见维修手册。 | |
| 3. | 安装边箱。 参见维修手册。 |
