SCREAMIN‘ EAGLE SOFTAIL NAGY TÉRFOGATÚ KIPUFOGÓRENDSZER
J068002023-12-21
ÁLTALÁNOS TUDNIVALÓK
Táblázat 1. Általános információk
Készletek | Javasolt szerszámok | Nehézségi szint(1) |
|---|---|---|
64900828, 64900829 | Biztonsági szemüveg, nyomatékkulcs, E-kapocs szerelő szerszám, kék Loctite 243 és piros Loctite 262, beragadásgátló kenőanyag |  |
(1) Húzza meg az előírt nyomaték értékre, vagy használjon egyéb kíméletes technikát és szerszámot
A KÉSZLET TARTALMA
Ábra 1. A készlet tartalma: Screamin' Eagle Softail nagy áramlású kipufogó készlet
Táblázat 2. A készlet tartalma: Screamin' Eagle Softail nagy áramlású kipufogó készlet
 | Ellenőrizze, hogy mindent megtalál-e a készletben, mielőtt a járműre alkatrészeket szerelne vagy alkatrészeket távolítana el róla. | ||||
|---|---|---|---|---|---|
Tétel | Menny. | Leírás | Part No. | Megjegyzések | |
 | 1 | 1 | Kipufogódob, fekete | 649000976 | |
| 1 | Kipufogódob, rozsdamentes acél | 649001164 | ||
| 2 | 1 | Kipufogó rögzítőkonzol | 65500103 | |
| 3 | 2 | Csavar | 4407 | |
| 4 | 1 | Nyeregtáska rögzítőeleme | 90202034 | |
| 5 | 2 | HO2S adapter | 65700021 | |
| 6 | 2 | Alátét | 12300039 | |
| 7 | 7 | Bilincs | 9954 | |
| 8 | 5 | Kapocs, kipufogó | 65400534 | |
| 9 | 1 | Védő lemez, kipufogó, első, fekete | 65400561 | |
| 1 | Védő lemez, kipufogó, első, rozsdamentes acél | 65400563 | ||
| 10 | 5 | Csavar | 10500103 | |
| 11 | 1 | Védő lemez, kipufogó, középső, fekete | 65400604 | |
| 1 | Védő lemez, kipufogó, középső, rozsdamentes acél | 65400606 | ||
| 12 | 1 | Védő lemez, kipufogó, hátsó, fekete | 65400562 | |
| 1 | Védő lemez, kipufogó, hátsó, rozsdamentes acél | 65400564 | ||
| 13 | 1 | Védő lemez, kipufogó, gyűjtőcső | 65400557 | |
| 14 | 3 | Csavar | 10201171 | |
| 15 | 3 | Alátét, lapos | 10300245 | |
| 16 | 6 | Alátét | 10600072 | |
| 17 | 1 | Anya | 10100156 | |
| 18 | 1 | Cső, kipufogóleömlő szerelvény | 65600363 | |
| 19 | 1 | Bilincs, kipufogódob | 65900043 | |
| 20 | 4 | Tizenkétlapú anya | 10100137 | |
| 21 | 1 | Csavar | 4092 | |
| 22 | 1 | Címke, EPA | 14002815 | |
ÁLTALÁNOS TUDNIVALÓK
Modellek
A felszereléssel kapcsolatos tájékoztatásért lásd a Alkatrészek és tartozékok (P&A) kiskereskedelmi katalógust vagy a www.harley-davidson.com Parts and Accessories (alkatrészek és tartozékok) részét.
Győződjön meg arról, hogy az útmutatólap legfrissebb verzióját használja. Ez itt érhető el: h-d.com/isheets
A Harley-Davidson ügyfélszolgálati központja az 1-414-343-4056-os, illetve (csak az USA-ban) az 1-800-258-2464-es telefonszámon érhető el.
Szerelési követelmények
A készlet megfelelő felszereléséhez a következőre van szükség: ANTI-SEIZE LUBRICANT (beragadásgátló kenőanyag) (98960-97) .
A megfelelő beszereléshez minden modell esetében el kell végezni az ECM kalibrálást a Screamin' Eagle Pro Street Tunerrel.
A készlet beszereléséhez külön be kell szerezni két Fűtött lambdaszonda (HO2S) tömítést (11936), és két kipufogónyílás tömítést (65324-83B), amelyeket Harley-Davidson márkakereskedőknél vásárolhat meg.
FIGYELEMA motoros és az utas biztonsága a készlet megfelelő beszerelésétől függ. Alkalmazza a szervizkézikönyvben ismertetett megfelelő eljárást. Ha nem áll módjában elvégezni az eljárást, vagy ha nem rendelkezik a megfelelő szerszámokkal, akkor a beszerelést végeztesse el Harley-Davidson-márkakereskedésben. A készlet nem megfelelő módon való beszerelése súlyos, akár végzetes személyi sérülést is okozhat. (00333b)
MEGJEGYZÉS
Ez az útmutatólap a szervizkézikönyv információin alapul. A szereléshez az adott évjáratú és modellű motorkerékpár szervizkönyve szükséges. Ezt innen tudod beszerezni:
- Egy Harley-Davidson-márkakereskedéstől.
- A H-D szervizinformációs portálján, amely előfizetéses hozzáférést biztosít a legtöbb 2001-es és újabb modellhez. További információkért nézd meg az előfizetésekhez kapcsolódó gyakori kérdéseket .
TERMÉKINFORMÁCIÓ
Illetéktelen módosítás tilalma
A szövetségi jogszabályok minden olyan módosítást tiltanak, amelyek azt eredményezi, hogy a motorkerékpár hangereje meghaladja a szövetségi előírásokat. Az ilyen módosított kipufogórendszerrel rendelkező motorkerékpár használata is tilos.
Zajkibocsátásra vonatkozó jótállás
A Harley-Davidson garantálja, hogy ezek a hangtompítók a vásárlás pillanatában megfelelnek Egyesült Államok összes vonatkozó környezetvédelmi előírásának. Szövetségi zaj- és károsanyag-kibocsátási szabványok. A jótállás hatálya kiterjed az eredeti vásárlóra a motorkerékpár eladásáig, valamint a további vásárlókra. Hivatalos Harley-Davidson márkakereskedéshez eljuttatott garanciális igények.
MEGJEGYZÉS
Az állami és helyi jogszabályokból eredő büntetések elkerülése érdekében javítsa meg vagy cserélje ki ezt a terméket, ha a motorkerékpár által kibocsátott zaj jelentősen megnövekedett.
A jelen csomagban található termékinformációs címke az California Air Resource Board (CARB) károsanyag-kibocsátási szabályozás szerint kötelező.
Helyezze el a címkét a váz jobb oldalán, közvetlenül az alvázszámot is tartalmazó matrica alatt. A címkére Kalifornia államon kívül nincs szükség.
ELŐKÉSZÜLETEK
FIGYELEMA továbblépés előtt vegye ki a főbiztosítékot, hogy megelőzze a motor véletlen beindulását, ami súlyos, akár végzetes személyi sérüléshez is vezethet. (00251b)
| 1. | Távolítsa el a nyeregtáskákat. Lásd a szervizkézikönyvet. | |
| 2. | Távolítsa el a bal oldalburkolatot. Lásd a szervizkézikönyvet. | |
| 3. | Vegye ki a főbiztosítékot. Lásd a szervizkézikönyvet. |
ELTÁVOLÍTÁS
| 1. | Szereld le a Eredeti berendezés (OE) kipufogórendszert. Lásd a szervizkézikönyvet. a. Tedd félre a rögzítőgyűrűket, a kipufogó karimákat és a rögzítés kötőelemeit. | |
| 2. | Távolítsd e az utaslábtartó szerelvényeket. Tartsd meg. Lásd a szervizkézikönyvet. | |
| 3. | Távolítsd el a következőt: HO2S . Tartsd meg. | |
| 4. | Vedd ki a HO2S tömítést az érzékelőből. Selejtezze. | |
| 5. | Távolítsd el OE a kipufogódob konzolját. a. Tedd félre a csavarokat. |
BESZERELÉS
| 1. | Ábra 2 Helyezze át és szerelje fel a lábtartó tartóelemét (1) a vázra. a. Ábra 3 Igazítsa a lábtartó tartóelemének bevágását a kipufogókonzol beállítófüléhez. MEGJEGYZÉS Az FLHC és az FLHCS modelleken az utaslábtartó tartóeleméhez nincs beállítófül. Igazítsa a lábtartó tartóelemeit 5–15°-os szögben hátrafelé. b. Kenje be menetrögzítővel a csavart (2).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (kék menetrögzítő, közepes erejű) (99642-97) c. Szerelje be a csavart. Húzza meg. Nyomaték: 51,5–63,7 N·m (38–47 ft-lbs) | |
| 2. | Szerelje a záróretesz rugóját (6) és az akasztógolyót (7) a lábtartóba (5). | |
| 3. | Szerelje az akasztólemezt (4) a lábtartóra. MEGJEGYZÉS
MEGJEGYZÉS A lábtartót és az akasztólemezt egy szerelvénykén szerelje fel. | |
| 4. | Ábra 3 Szerelje fel a lábtartót. a. Szerelje a lábtartót a tartóelemére. b. Szerelje be a kengyelcsapszeget (3). MEGJEGYZÉS A festett felületek védelme érdekében az E-alakú biztosítógyűrű felszereléséhez használj E-biztosítógyűrűhöz való szerszámot. c. Szerelje be az E-kapcsot (8). Speciális szerszám: E-CLIP ESZKÖZ (HD-52369) | |
| 5. | Lásd: Ábra 4 és Ábra 5. Szereld fel HO2S az adaptereket (5) az új tömítésekkel (6) a kipufogóleömlőbe. Húzza meg. Nyomaték: 40,7–59,7 N·m (30–44 ft-lbs) MEGJEGYZÉS Újrafelhasználáskor HO2S vigyél fel a lambdaszondák menetére vékony réteget ebből: ANTI-SEIZE LUBRICANT (beragadásgátló kenőanyag) (98960-97) . | |
| 6. | Ábra 5 Szereld be az HO2S adapterekbe ezeket: HO2S (1). Húzza meg. Nyomaték: 16–19 N·m (12–14 ft-lbs) MEGJEGYZÉS Szélessávú lambdaszondához nem kell adaptert használni. | |
| 7. | Ábra 6 Távolítsa el a nyeregtáskakorongot (2) és a csavart a OE nyeregtáskakonzolból. MEGJEGYZÉS A konzol csak olyan járművön használható, amelyen gyári, vagy Harley-Davidson alkatrészként vagy tartozékként árult nyeregtáska van felszerelve. a. Tisztítsa meg a nyeregtáskakorong (2) meneteit. b. Kenje be menetrögzítővel az új csavart (21).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (kék menetrögzítő, közepes erejű) (99642-97) c. Ábra 6 Szerelje be az új csavart (21) és a nyeregtáskakorongot (2) az új konzolra (4). d. Szorítsa meg a csavart (21). Nyomaték: 10,8–13,6 N·m (8–10 ft-lbs) | |
| 8. | Ábra 7 Szerelje be a korábban eltávolított kipufogótartóhoz tartozó csavarokat (1). a. Tisztítsa meg a csavarok (1) menetét és a váz furatát. b. Kenje be a csavarokat (1) menetrögzítővel.LOCTITE 262 HIGH STRENGTH THREADLOCKER AND SEALANT (piros menetrögzítő, erős) (94759-99) c. Ábra 7 Csavarokkal (1) szerelje fel a kipufogótartót (2) és a nyeregtáskakonzolt (4) (ha vannak). Húzza meg. Nyomaték: 54–68 N·m (40–50 ft-lbs) | |
| 9. | Ábra 8 Rögzítsd a OE kipufogóperemet (2) és a rögzítőgyűrűket (3). | |
| 10. | Ábra 9 Lazán rögzítsd a kipufogóleömlőt a tizenkétlapú anyával (20). | |
| 11. | Ábra 10 Szerel fel a kipufogódob-bilincset (19) a kipufogódobra. | |
| 12. | Szereld a kipufogódobot a kipufogóleömlőre úgy, hogy áthúzod a hátsó leömlő csőszakaszon. | |
| 13. | Ábra 11 Lazán szereld be a kipufogódob rögzítőcsavarjait (3) a konzolba (2). | |
| 14. | Ábra 12 Szereld az anyát (17) a leömlőre. | |
| 15. | Ábra 13 Lazán szereld fel a kipufogó védőlemezét (13) a csavarokkal (14), alátétekkel (15) és a két alátéttel (16). MEGJEGYZÉS A szigetelőalátétek és a rögzítőelemek szorosan vannak rögzítve, hogy a szerelés során a helyén tartsák a kötőelemeket. Csavarja fel a szigetelőalátéteket a csavarokra. | |
| 16. | Ábra 9 Húzd meg a kipufogó elosztócső tizenkétlapú anyáit (20). Nyomaték: 11,3–13,6 N·m (100–120 in-lbs) | |
| 17. | Ábra 14 Szereld fel a kipufogóleömlő középső védőlemezét (11). a. Lazán szereld fel a középső védőlemezt (11) a jármű kipufogóleömlő csöveire csak a csőbilincs (7) segítségével. MEGJEGYZÉS A kipufogó leömlő középső védőlemezei nem használhatók olyan járművön, amelyen gyári, vagy Harley-Davidson alkatrészként vagy tartozékként árult középvezérléssel van felszerelve. | |
| 18. | Lásd: Ábra 1 és Ábra 14 . Lazán szereld fel a középső védőlemezt (12) csőbilincsekkel (7), kapcsokkal (8) és csavarokkal (10). | |
| 19. | Lásd: Ábra 1 és Ábra 14 . Lazán szereld fel a középső védőlemezt (9) csőbilincsekkel (7), kapcsokkal (8) és csavarokkal (10). | |
| 20. | Kipufogóleömlő védőlemezek: a. A lazán felszerelt kipufogódobbal és védőlemezekkel állítsd be a kívánt helyre. b. Húzd meg a kipufogóleömlő védőlemezének csőbilincseit (7). Húzza meg. Nyomaték: 2,2–4,5 N·m (19–40 in-lbs) c. Húzd meg a kipufogóleömlő védőlemezének első csavarjait (10). Húzza meg. Nyomaték: 12,2–14,9 N·m (108–132 in-lbs) MEGJEGYZÉS Ellenőrizze az összes kipufogóvédő csavart megfelelő nyomatékra a szokásos előzetes ellenőrzés részeként. Ha szükséges, állítsa vissza a megadott nyomatékra. | |
| 21. | Kipufogódob: a. Szorítsd meg a kipufogódob tartócsavarjait (3). Húzza meg. Nyomaték: 27–32,5 N·m (20–24 ft-lbs) b. Húzd meg a kipufogódob-bilincset (19). Húzza meg. Nyomaték: 51,5–58,3 N·m (38–43 ft-lbs) | |
| 22. | Kipufogódob védőlemeze: a. Szereld fel a kipufogódob védőlemezét (13) és a csavarokat (14). b. Húzd meg a kipufogódob védőlemezének a csavarjait (14). Húzza meg. Nyomaték: 12,2–14,9 N·m (108–132 in-lbs) |
Ábra 2. Lábtartó áthelyezése
| 1 | Lábtartó tartóeleme |
| 2 | Csavar |
| 3 | Kengyelcsapszeg |
| 4 | Akasztólemez |
| 5 | Lábtartó |
| 6 | Akasztórugó |
| 7 | Akasztógolyó |
| 8 | E alakú biztosítógyűrű |
Ábra 3. Utas lábtartó
| 5 | Adapter, HO2S (2) |
| 6 | Tömítés, HO2S (2) |
Ábra 4. HO2S adapter és tömítés
| 1 | HO2S (2) |
| 5 | Adapter, HO2S (2) |
Ábra 5. HO2S és adapter
| 2 | Gyári korong, nyeregtáska |
| 4 | Konzol, nyeregtáska |
| 21 | Csavar |
Ábra 6. Nyeregtáska korong
| 1 | Gyári csavar, kipufogódob konzol (2) |
| 2 | Kipufogódob konzol |
| 4 | Nyeregtáska konzol |
| A | Nyeregtáskákkal |
| B | Nyeregtáska nélkül |
Ábra 7. Kipufogódob konzol
| 1 | Kipufogó |
| 2 | Gyári kipufogó perem |
| 3 | Gyári rögzítőgyűrű |
Ábra 8. Kipufogó perem
| 20 | Tizenkétlapú anyák (2) |
Ábra 9. Tizenkétlapú anyák
| 19 | Kipufogódob-bilincs |
Ábra 10. Kipufogódob-bilincs
| 1 | Kipufogódob |
| 2 | Kipufogódob konzol |
| 3 | Rögzítőcsavar (2) |
Ábra 11. Kipufogódob rögzítőkonzol

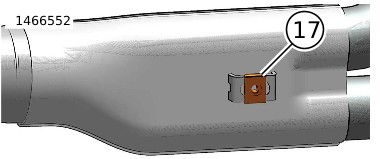

| 17 | Anya |
Ábra 12. Anya
| 13 | Kipufogó védőlemez |
| 14 | Csavar (3) |
| 15 | Alátét (3) |
| 16 | Alátét (6) |
Ábra 13. Kipufogó védőlemez kötőelemekkel
| 1 | Kipufogódob |
| 3 | Rögzítőcsavar, kipufogódob konzol (2) |
| 7 | Kipufogódob bilincs (7) |
| 9 | Védőlemez, kipufogó, első, fekete |
| 10 | Csavar (5) |
| 11 | Védőlemez, kipufogóleömlő, középső (középső irányítású modelleken nem használható) |
| 12 | Védőlemez, kipufogó, hátsó |
| 13 | Kipufogó védőlemez |
| 14 | Csavar, kipufogó védőlemez (3) |
| 19 | Bilincs |
Ábra 14. Védőlemezek
KÉSZ
ÉRTESÍTÉS
A beszerelését követően, még a motor beindítása előtt töröljön le minden ujjlenyomatot a kipufogó-alkatrészekről. A kéznyomok maradandóan ráéghetnek a kipufogórendszer felületére. (00346a)
| 1. | Tegye vissza a főbiztosítékot. Lásd a szervizkézikönyvet. | |
| 2. | Szerelje fel a bal oldalburkolatot. Lásd a szervizkézikönyvet. | |
| 3. | Szerelje fel a nyeregtáskákat. Lásd a szervizkézikönyvet. |
