SISTEM PEMBUANGAN ALIRAN TINGGI SOFTAIL SCREAMIN' EAGLE

J068002023-12-21

INFORMASI UMUM

Tabel 1. Informasi Umum

Kit	Alat-alat yang Disarankan	Level Keahlian⁽¹⁾
64900828, 64900829	Kacamata Pelindung, Kunci Torsi, Alat E-Clip, Loctite 243 Biru dan Loctite 262 Merah, Pelumas Antikarat

(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai

ISI KIT

Gambar 1. Isi Kit: Kit Pembuangan Aliran Tinggi Softail Screamin' Eagle

Tabel 2. Isi Kit: Kit Pembuangan Aliran Tinggi Softail Screamin' Eagle

Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan.
Item	Jumlah	Deskripsi	No. Komponen	Catatan
1	1	Muffler, hitam	649000976
1	1	Muffler, baja nirkarat	649001164
2	1	Braket dudukan knalpot	65500103
3	2	Sekrup	4407
4	1	Braket dudukan tas kargo	90202034
5	2	Adaptor HO2S	65700021
6	2	Cincin pengunci	12300039
7	7	Klem	9954
8	5	Klip, knalpot	65400534
9	1	Pelindung, knalpot, depan, hitam	65400561
9	1	Pelindung, knalpot, depan, baja nirkarat	65400563
10	5	Sekrup	10500103
11	1	Pelindung, knalpot, tengah, hitam	65400604
11	1	Pelindung, knalpot, tengah, baja nirkarat	65400606
12	1	Pelindung, knalpot, belakang, hitam	65400562
12	1	Pelindung, knalpot, belakang, baja nirkarat	65400564
13	1	Pelindung, knalpot, kolektor	65400557
14	3	Sekrup	10201171
15	3	Cincin, datar	10300245
16	6	Cincin pengunci	10600072
17	1	Mur	10100156
18	1	Pipa, rakitan knalpot atas	65600363
19	1	Klem, muffler knalpot	65900043
20	4	Mur 12 poin	10100137
21	1	Sekrup	4092
22	1	Label, EPA	14002815

UMUM

Model

Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .

Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets

Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.

Persyaratan Pemasangan

Pemasangan yang benar dari kit ini memerlukan ANTI-SEIZE LUBRICANT (98960-97) .

Untuk pemasangan yang benar, semua model memerlukan kalibrasi ECM dengan Screamin' Eagle Pro Street Tuner.

Kit ini memerlukan pembelian terpisah dari dua gasket Sensor Oksigen Berpemanas (HO2S) (11936) dan dua gasket porta knalpot (65324-83B) yang tersedia di dealer Harley-Davidson.

PERINGATAN

Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)

CATATAN

Lembar instruksi ini merujuk pada informasi manual servis. Manual servis tahun sepeda motor dan model sepeda motor dibutuhkan untuk pemasangan ini dan tersedia dari:

Dealer Harley-Davidson.
Portal Informasi Layanan H-D, akses berbasis langganan untuk sebagian besar model mulai tahun 2001 dan yang lebih baru. Lihat Pertanyaan Umum tentang Berlangganan untuk informasi lebih lanjut.

INFORMASI PRODUK

Dilarang Mengutak-atik

Undang-undang federal melarang modifikasi apa pun terhadap sistem pembuangan yang menyebabkan sepeda motor melebihi standar kebisingan Federal. Penggunaan sepeda motor dengan sistem pembuangan yang dimodifikasi juga dilarang.

Garansi Emisi Kebisingan

Harley-Davidson menjamin semua mufler ini memenuhi semua peraturan E.P.A.(Badan Perlindungan Lingkungan) Amerika Serikat yang berlaku pada saat penjualan. Standar Kebisingan dan Emisi Federal. Garansi ini mencakup pembeli asli untuk tujuan selain dijual kembali, dan untuk semua pembeli berikutnya. Klaim garansi langsung ke dealer resmi Harley-Davidson.

CATATAN

Untuk menghindari sanksi berdasarkan peraturan nasional dan lokal, perbaiki atau ganti produk ini jika kebisingan sepeda motor meningkat secara signifikan selama penggunaan.

Label Informasi Produk dalam kit ini adalah persyaratan dari Dewan Sumber Daya Udara California (CARB) peraturan emisi.

Pasang label di sisi kanan rangka tepat di bawah stiker VIN. Label ini tidak diperlukan untuk penggunaan di luar negara bagian California.

PERSIAPAN

PERINGATAN

Untuk mencegah starter kendaraan tiba-tiba, yang dapat menyebabkan kematian atau cedera parah, lepas sekring utama sebelum melakukan pemasangan lampu depan. (00251b)

1.	Lepas tas kargo. Lihat manual servis.
2.	Lepas penutup samping kiri. Lihat manual servis.
3.	Lepas sekring utama. Lihat manual servis.

PELEPASAN

1.	Lepaskan Peralatan Asli (OE) sistem pembuangan. Lihat manual servis. a. Simpan ring penahan, flensa knalpot, dan perangkat pemasangan.
2.	Lepaskan rangkaian tumpuan kaki penumpang. Simpan. Lihat manual servis.
3.	Lepaskan HO2S . Simpan.
4.	Lepaskan HO2S gasket dari sensor. Sisihkan.
5.	Lepaskan OE braket muffler knalpot. a. Simpan sekrup.

PASANG

1.	Gambar 2 Pindah dan pasangkan penyangga tumpuan kaki (1) ke rangka. a. Gambar 3 Sejajarkan takik pada penyangga tumpuan kaki dengan tab perataan pada braket knalpot. CATATAN FLHC dan FLHCS tidak memiliki tab perataan untuk penyangga tumpuan kaki penumpang. Sejajarkan penyangga tumpuan kaki dengan 5-15° ke arah belakang. b. Berikan lem pengencang baut ke sekrup (2).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BIRU) (99642-97) c. Pasang sekrup. Kencangkan. Torque: 51,5–63,7 N·m (38–47 ft-lbs)
2.	Pasangkan pegas penahan (6) dan bola penahan (7) ke tumpuan kaki (5).
3.	Pasangkan pelat penahan (4) ke tumpuan kaki. CATATAN Tahan bola penahan di tempatnya saat memasang pelat penahan agar bola penahan tidak jatuh. Pelat penahan harus mengarah ke lubang penahan di bagian bawah. Pastikan bola penahan sejajar dengan lubang terdalam di pelat penahan ketika dipasang. CATATAN Pasangkan tumpuan kaki dan pelat penahan sebagai satu rangkaian.
4.	Gambar 3 Pasangkan tumpuan kaki. a. Pasangkan tumpuan kaki ke penyangga tumpuan kaki. b. Pasangkan clevis pin (3). CATATAN Gunakan alat E-clip saat memasang E-clip untuk mencegah kerusakan pada permukaan yang dicat. c. Pasangkan E-clip (8). Special Tool: E-CLIP TOOL (ALAT KLIP E) (HD-52369)
5.	Lihat Gambar 4 dan Gambar 5. Pasang HO2S adaptor (5) dengan gasket (6) baru di pipa knalpot atas. Kencangkan. Torque: 40,7–59,7 N·m (30–44 ft-lbs) CATATAN Jika menggunakan kembali HO2S , oleskan lapisan tipis dari ANTI-SEIZE LUBRICANT (98960-97) pada ulir setiap sensor oksigen.
6.	Gambar 5 Pasang HO2S (1) di HO2S adaptor (5). Kencangkan. Torque: 16–19 N·m (12–14 ft-lbs) CATATAN Adaptor tidak digunakan dengan sensor Wideband O2.
7.	Gambar 6 Lepaskan puck tas sadel (2) dan sekrup dari braket tas sadel OE . CATATAN Braket hanya digunakan pada kendaraan yang dilengkapi tas sadel bawaan atau tas sadel Komponen dan Aksesori Harley-Davidson. a. Bersihkan ulir sekrup pada puck tas sadel (2). b. Oleskan lem pengunci ulir pada sekrup baru (21).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BIRU) (99642-97) c. Gambar 6 Pasang sekrup (21) baru dan puck tas sadel (2) pada braket (4) baru . d. Kencangkan sekrup (21). Torque: 10,8–13,6 N·m (8–10 ft-lbs)
8.	Gambar 7 Pasang sekrup braket muffler (1) yang sebelumnya dilepaskan. a. Bersihkan ulir sekrup (1) dan lubang di rangka. b. Gunakan lem pengunci ulir pada sekrup (1).LOCTITE 262 HIGH STRENGTH THREADLOCKER AND SEALANT (MERAH) (94759-99) c. Gambar 7 Pasang braket muffler (2) dan braket tas sadel (4), jika ada, ke kendaraan dengan sekrup (1). Kencangkan. Torque: 54–68 N·m (40–50 ft-lbs)
9.	Gambar 8 Pasang OE flensa knalpot (2) dan ring penahan (3).
10.	Gambar 9 Pasang dengan longgar pipa knalpot atas dengan menggunakan mur 12 poin (20).
11.	Gambar 10 Pasang klem muffler (19) pada muffler.
12.	Pasang muffler ke knalpot atas dengan menggeser bagian belakang dari knalpot atas.
13.	Gambar 11 Pasang dengan longgar sekrup pemasangan muffler (3) pada braket (2).
14.	Gambar 12 Pasang mur (17) ke knalpot atas.
15.	Gambar 13 Pasang dengan longgar pelindung knalpot (13), sekrup (14), cincin (15), dan dua cincin (16). CATATAN Cincin dan pengencang pelindung dipasang dengan kencang agar menahan susunan perangkat di tempatnya selama pemasangan. Masukkan cincin insulasi ke sekrup.
16.	Gambar 9 Kencangkan mur 12 poin manifol knalpot (20). Torque: 11,3–13,6 N·m (100–120 in-lbs)
17.	Gambar 14 Pasang pelindung tengah dari knalpot atas (11). a. Pasang dengan longgar pelindung tengah dari knalpot atas (11) pada pipa knalpot atas kendaraan dengan hanya menggunakan klem selang (7). CATATAN Pelindung tengah dari knalpot atas tidak digunakan pada model yang dilengkapi kontrol tengah bawaan atau kontrol tengah komponen dan aksesori Harley-Davidson.
18.	Lihat Gambar 1 dan Gambar 14 . Pasang dengan longgar pelindung belakang pipa knalpot atas (12) dengan klem selang (7), klip (8), dan sekrup (10).
19.	Lihat Gambar 1 dan Gambar 14 . Pasang dengan longgar pelindung depan dari knalpot atas (9) dengan klem selang (7), klip (8), dan sekrup (10).
20.	Pelindung knalpot atas: Gambar 14 a. Dengan muffler dan pelindung dalam keadaan longgar pada kendaraan, sejajarkan ke lokasi yang diinginkan. b. Kencangkan klem selang pelindung knalpot atas (7). Kencangkan. Torque: 2,2–4,5 N·m (19–40 in-lbs) c. Kencangkan sekrup depan pelindung knalpot atas (10). Kencangkan. Torque: 12,2–14,9 N·m (108–132 in-lbs) CATATAN Periksa semua sekrup pelindung header untuk torsi yang tepat sebagai bagian dari pemeriksaan standar sebelum berkendara. Putar ulang torsi ke spesifikasi seperlunya.
21.	Peredam suara: Gambar 14 a. Kencangkan sekrup pemasangan muffler (3). Kencangkan. Torque: 27–32,5 N·m (20–24 ft-lbs) b. Kencangkan klem muffler (19). Kencangkan. Torque: 51,5–58,3 N·m (38–43 ft-lbs)
22.	Pelindung muffler: Gambar 13 a. Pasang pelindung knalpot muffler (13) dan sekrup (14). b. Kencangkan sekrup pelindung muffler (14). Kencangkan. Torque: 12,2–14,9 N·m (108–132 in-lbs)

Gambar 2. Pemindahan tumpuan kaki

1	Penyangga tumpuan kaki
2	Sekrup
3	Pin clevis
4	Pelat penahan
5	Pijakan Kaki
6	Pegas Penahan
7	Bola penahan
8	E-clip

Gambar 3. Tumpuan kaki penumpang

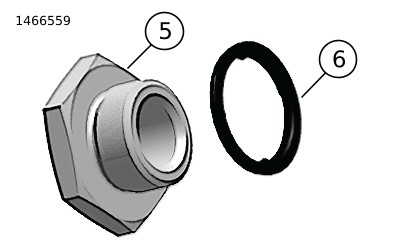

5	Adaptor, HO2S (2)
6	Gasket, HO2S (2)

Gambar 4. Adaptor dan Gasket HO2S

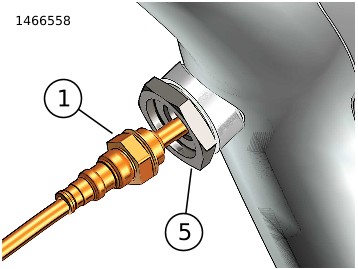

1	HO2S (2)
5	Adaptor, HO2S (2)

Gambar 5. HO2S dan Adaptor

2	Puck OE, tas sadel
4	Braket, tas sadel
21	Sekrup

Gambar 6. Puck Tas Sadel

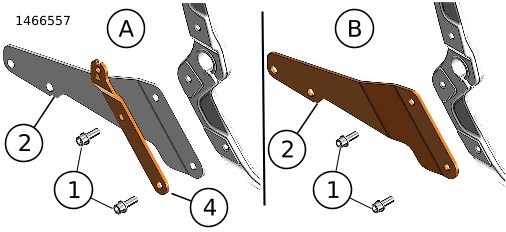

1	Sekrup OE, braket muffler (2)
2	Braket muffler
4	Braket tas sadel
A	Dengan tas sadel
B	Tanpa tas sadel

Gambar 7. Braket Muffler

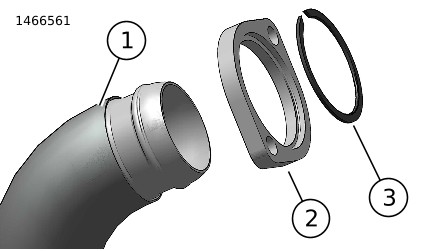

1	Exhaust
2	Flensa knalpot OE
3	Ring penahan OE

Gambar 8. Flensa Knalpot

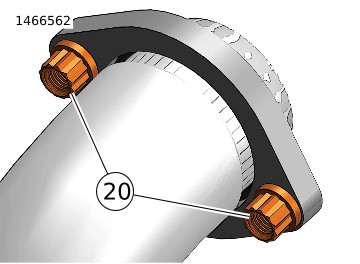

20	Mur 12 poin (2)

Gambar 9. Mur 12 Poin

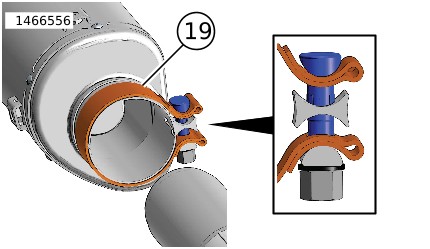

19	Klem muffler

Gambar 10. Klem Muffler

1	Peredam Suara
2	Braket muffler
3	Sekrup pemasangan (2)

Gambar 11. Braket Pemasangan Muffler

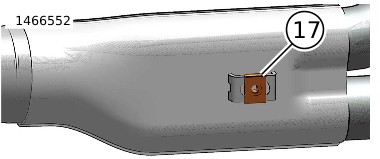

Mur

Gambar 12. Mur

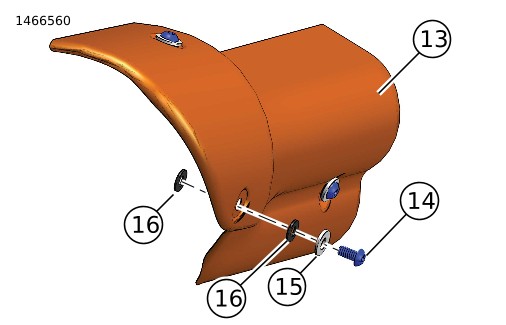

13	Pelindung knalpot
14	Sekrup (3)
15	Cincin pengunci (3)
16	Cincin pengunci (6)

Gambar 13. Pelindung Knalpot dengan Perangkat

1	Peredam Suara
3	Sekrup pemasangan, braket muffler (2)
7	Klem muffler (7)
9	Pelindung, knalpot, depan
10	Sekrup (5)
11	Pelindung, knalpot atas, tengah (tidak digunakan pada model kontrol tengah)
12	Pelindung, knalpot, belakang
13	Pelindung knalpot
14	Sekrup, pelindung knalpot (3)
19	Klem

Gambar 14. Pelindung

SELESAI

PEMBERITAHUAN

Seka seluruh bekas jari pada komponen sistem exhaust setelah pemasangan dan sebelum menyalakan mesin. Noda oli di tangan akan membekas secara permanen pada sentuhan akhir sistem exhaust. (00346a)

1.	Pasang sekring utama. Lihat manual servis.
2.	Pasang penutup samping kiri. Lihat manual servis.
3.	Pasang tas kargo. Lihat manual servis.
