SCREAMIN' EAGLE SOFTAILハイフローエキゾーストシステム
J068002023-12-21
一般情報
表1。 一般的な情報
キット | 推奨ツール | スキルレベル(1) |
|---|---|---|
64900828, 64900829 | セーフティグラス、トルクレンチ、Eクリップツール、Loctite 243 青、Loctite 262 赤、焼付き防止潤滑剤 |  |
(1) トルク値に合わせた締め付け、またはその他適切なツールと技術が必要です
キット内容

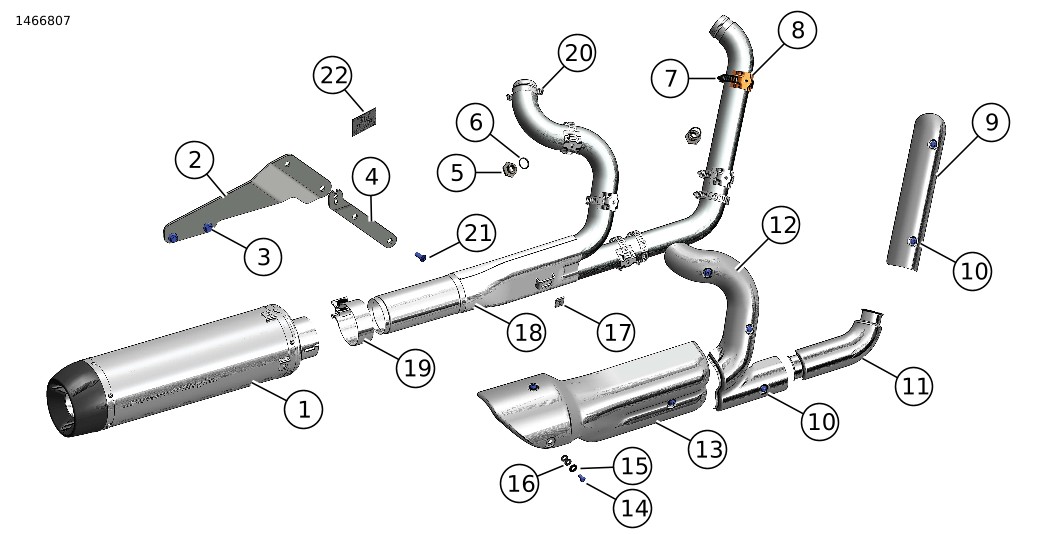

図1。 キット内容: Screamin' Eagleハイフローエキゾーストキット
表2。 キット内容: Screamin' Eagleハイフローエキゾーストキット
 | キットにすべての必用なものが入っていることを、車両にアイテムを取り付けたり、取り外したりする前に確認します。 | ||||
|---|---|---|---|---|---|
アイテム | 数量 | 説明 | 部品番号 | 注記: | |
 | 1 | 1 | マフラー、ブラック | 649000976 | |
| 1 | マフラー、ステンレススチール | 649001164 | ||
| 2 | 1 | エキゾーストマウントブラケット | 65500103 | |
| 3 | 2 | スクリュー | 4407 | |
| 4 | 1 | サドルバッグマウントブラケット | 90202034 | |
| 5 | 2 | HO2Sアダプター | 65700021 | |
| 6 | 2 | ワッシャー | 12300039 | |
| 7 | 7 | クランプ | 9954 | |
| 8 | 5 | クリップ、エキゾースト | 65400534 | |
| 9 | 1 | シールド、エキゾースト、フロント、ブラック | 65400561 | |
| 1 | シールド、エキゾースト、フロント、ステンレススチール | 65400563 | ||
| 10 | 5 | スクリュー | 10500103 | |
| 11 | 1 | シールド、エキゾースト、ミッド、ブラック | 65400604 | |
| 1 | シールド、エキゾースト、ミッド、ステンレススチール | 65400606 | ||
| 12 | 1 | シールド、エキゾースト、リア、ブラック | 65400562 | |
| 1 | シールド、エキゾースト、リア、ステンレススチール | 65400564 | ||
| 13 | 1 | シールド、エキゾースト、コレクター | 65400557 | |
| 14 | 3 | スクリュー | 10201171 | |
| 15 | 3 | ワッシャー、フラット | 10300245 | |
| 16 | 6 | ワッシャー | 10600072 | |
| 17 | 1 | ナット | 10100156 | |
| 18 | 1 | パイプ、ヘッダーアッセンブリー | 65600363 | |
| 19 | 1 | クランプ、エキゾーストマフラー | 65900043 | |
| 20 | 4 | 12ポイントナット | 10100137 | |
| 21 | 1 | スクリュー | 4092 | |
| 22 | 1 | ラベル、EPA | 14002815 | |
概略
適合モデル
各モデルへの適合性については、 パーツ&アクセサリー (P&A) リテールカタログ、または www.harley-davidson.com のパーツ＆アクセサリーセクションを参照してださい。
最新版の取り扱い説明書を使用していることを確認してください。 以下から利用可能です: h-d.com/isheets
ハーレーダビッドソン社のカスタマーサポートセンター(1-800-258-2464 (米国内のみ)または1-414-343-4056)にお問い合わせください。
取り付け要件
このキットを正しく取り付けるためには ANTI-SEIZE LUBRICANT (アンチシーズルブリカント) (98960-97) が必要です。
適切に取り付けるためには、すべてのモデルで、Screamin' Eagle Pro Street Tuner (Screamin' Eagleプロストリートチューナー)を使用してECMキャリブレーションを行う必要があります。
本キット以外に、 高温酸素センサー (HO2S) ガスケット(11936)2個とエキゾーストポートガスケット(65324-83B)2個を別途ご購入いただく必要があります。いずれもハーレーダビッドソンディーラーでお買い求めいただけます。
警告ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取り扱い説明書はサービスマニュアルの記載情報を参照しています。 この取り付け作業には、車両の年式およびモデルに対応したサービスマニュアルが必要で、以下より入手することができます。
- ハーレーダビッドソンのディーラー。
- H-Dサービスインフォメーションポータル。2001年以降のほとんどのモデルのマニュアルを、サブスクリプションベースで利用可能。 詳細については、 「サブスクリプションに関するよくある質問」 を参照してください。
製品情報
改造の禁止
連邦法により、車両が連邦の騒音規格を超えることになるこのエキゾーストシステムへの変更は禁止されています。 また、このような変更の加えられたエキゾーストシステムを装備した車両の使用も禁止されています。
騒音放出の保証
ハーレーダビッドソンは、販売時点で、これらのマフラーが該当するすべての米国環境保護庁の 連邦騒音および放出規格に適合することを保証します。 この保証は、再販売以外の目的のもとの購入者、およびその後の全購入者にも適用されます。 ハーレーダビッドソン ジャパン正規販売網店に対して直接保証を請求します。
注記
使用を通じて車両ノイズが著しく大きくなる場合は、州および地方自治体の法令に基づく罰則を受けずに済むように、この製品を修理または交換してください。
このキットに含まれている製品情報ラベルは、 カリフォルニア州大気資源局 (CARB) 排出規制に準じたものです。
VINステッカーの真下のフレームの右側にラベルをつけます。 カリフォルニア州以外ではこのラベルは不要です。
準備
警告誤ってエンジンを始動すると、死亡事故や重大な人身事故を引き起こすおそれがあるため、メインヒューズを外して作業を開始してください。 (00251b)
| 1. | サドルバッグを取り外します。 サービスマニュアルを参照してください。 | |
| 2. | 左サイドカバーを取り外します。 サービスマニュアルを参照してください。 | |
| 3. | メインヒューズを取り外します。 サービスマニュアルを参照してください。 |
取り外し
| 1. | 標準装備 (OE) エキゾーストシステムを取り外します。 サービスマニュアルを参照してください。 a. リテ―ニングリング、エキゾーストフランジ、および取り付け用金具は後で使用します。 | |
| 2. | パッセンジャーフットペグアッセンブリーを取り外します。 後で使用します。 サービスマニュアルを参照してください。 | |
| 3. | HO2S を取り外します。 後で使用します。 | |
| 4. | センサーから HO2S ガスケットを取り外します。 廃棄する。 | |
| 5. | OE エキゾーストマフラーブラケットを取り外します。 a. スクリューは保管しておきます。 |
取り付け

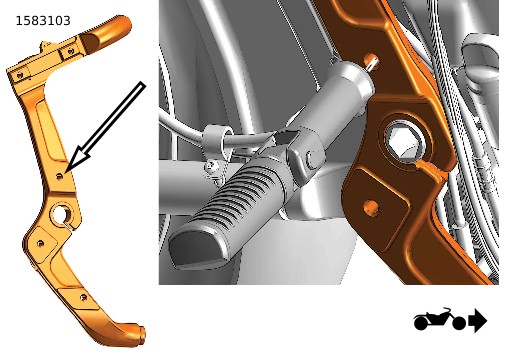

| 1. | 図2 フットペグサポート (1) をフレームに移動して取り付けます。 a. 図3 フットペグサポートのノッチをエキゾーストブラケットの位置決めタブに合わせます。 注記 FLHCとFLHCSには、パッセンジャーフットペグサポート用の位置決めタブがありません。 フットペグサポートを5–15°の後方角度に合わせます。 b. スレッドロッカーをスクリュー(2)に塗布します。LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (LOCTITE 243中強度スレッドロッカーシーラント) (青) (99642-97) c. スクリューを取り付けます。 締め付ける。 トルク: 51.5–63.7 N·m (38–47 ft-lbs) | |
| 2. | ディテントスプリング(6)とディテントボール(7)をフットペグ(5)に取り付けます。 | |
| 3. | ディテントプレート(4)をフットペグに取り付けます。 注記
注記 フットペグとディテントプレートをアッセンブリーごと取り付けます。 | |
| 4. | 図3 フットペグを取り付けます。 a. フットペグをフットペグサポートに取り付けます。 b. クレビスピン(3)を取り付ける。 注記 Eクリップを取り付けるときは、Eクリップツールを使用して、塗装面を傷めないようにします。 c. Eクリップ(8)を取り付けます。 専用工具: E-CLIP TOOL (E-クリップツール) (HD-52369) | |
| 5. | 「図4」および「図5」を参照してください。 HO2S アダプター(5)を、 新品の ガスケット(6)を使用してヘッドパイプに取り付けます。 締め付ける。 トルク: 40.7–59.7 N·m (30–44 ft-lbs) 注記 HO2S を再使用する場合は、各O2センサーのネジ部に、 ANTI-SEIZE LUBRICANT (アンチシーズルブリカント) (98960-97) を薄く塗布しておきます。 | |
| 6. | 図5HO2S アダプター(5)に HO2S (1)を取り付けます。 締め付ける。 トルク: 16–19 N·m (12–14 ft-lbs) 注記 ワイドバンドO2センサーにはアダプターは使用しません。 | |
| 7. | 図6 サドルバッグのパック(2)とスクリューを、 OE サドルバッグブラケットから取り外します。 注記 ブラケットは、純正品またはハーレーダビッドソンのパーツ & アクセサリーとして提供しているサドルバッグを搭載した車両のみに使用します。 a. サドルバッグパック(2)のチェイススレッドをきれいにします。 b. スレッドロッカーを 新品 のスクリュー(21)に塗布します。LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (LOCTITE 243中強度スレッドロッカーシーラント) (青) (99642-97) c. 図6新品 のスクリュー（21）とサドルバッグパック（2）を 新品 のブラケット(4)に取り付けます。 d. スクリュー(21)を締め付けます。 トルク: 10.8–13.6 N·m (8–10 ft-lbs) | |
| 8. | 図7 先に取り外したマフラーブラケットスクリュー（1）を取り付けます。 a. スクリュー（1)のスレッドとフレームの穴をきれいにします。 b. スレッドロッカーをスクリュー(1)に塗布します。LOCTITE 262 HIGH STRENGTH THREADLOCKER AND SEALANT (LOCTITE 262高強度スレッドロッカーシーラント) (赤) (94759-99) c. 図7 マフラーブラケット(2)とサドルバッグブラケット(4)を、必要であれば、スクリュー(1)で車両に取り付けます。 締め付ける。 トルク: 54–68 N·m (40–50 ft-lbs) | |
| 9. | 図8OE エキゾーストフランジ(2)とリテーナーリング(3)を取り付けます。 | |
| 10. | 図9 ヘッドパイプを、12ポイントナット(20)を使用してゆるく取り付けます。 | |
| 11. | 図10 マフラーに、マフラークランプ(19)を取り付けます。 | |
| 12. | マフラーをヘッダーのリア側からスライドさせて、ヘッダーパイプに取り付けます。 | |
| 13. | 図11 マフラー取り付け用スクリュー(3)を、ブラケット(2)にゆるく取り付けます。 | |
| 14. | 図12 ナット(17)をヘッダーに取り付けます。 | |
| 15. | 図13 エキゾーストシールド(13)、スクリュー(14)、ワッシャー(15)、ワッシャー(16)2個を、ゆるく取り付けます。 注記 取り付け中に金具の位置がずれないよう、絶縁ワッシャーとファスナーは、きつく固定します。 スクリューに絶縁ワッシャーを通します。 | |
| 16. | 図9 エキゾーストマニホールドの12ポイントナット(20)を締め付けます。 トルク: 11.3–13.6 N·m (100–120 in-lbs) | |
| 17. | 図14 ミッドヘッダーシールド(11)を取り付けます。 a. ミッドヘッダーシールド(11)を、ホースクランプ(7)のみを使用して車両のヘッドパイプにゆるく取り付けます。 注記 ミッドヘッダーシールドは、工場出荷状態またはハーレーダビッドソンのパーツ & アクセサリーとして販売されているミッドコントロールを搭載したモデルには、使用されていません。 | |
| 18. | 「 図1 」および「 図14 」を参照してください。 リアヘッダーシールド(12)を、ホースクランプ(7)、クリップ(8)、およびスクリュー(10)でゆるく取り付けます。 | |
| 19. | 「 図1 」および「 図14 」を参照してください。 フロントヘッダーシールド(9)を、ホースクランプ(7)、クリップ(8)、およびスクリュー(10)でゆるく取り付けます。 | |
| 20. | ヘッダーシールド： a. マフラーとシールドを車両にゆるく合わせた状態で、希望の位置に調整します。 b. ヘッダーシールドのホースクランプ(7)を締め付けます。 締め付ける。 トルク: 2.2–4.5 N·m (19–40 in-lbs) c. ヘッダーシールドのフロント部のスクリュー(10)を締め付けます。 締め付ける。 トルク: 12.2–14.9 N·m (108–132 in-lbs) 注記 標準乗車前検査の一環として、すべてのヘッダーシールドスクリューの適切なトルクを確認します。 必要に応じて仕様に合わせてトルクをやり直します。 | |
| 21. | マフラー: a. マフラー取り付けスクリュー(3)を締め付けます。 締め付ける。 トルク: 27–32.5 N·m (20–24 ft-lbs) b. マフラーのクランプ(19)を締め付けます。 締め付ける。 トルク: 51.5–58.3 N·m (38–43 ft-lbs) | |
| 22. | マフラーシールド： a. マフラーのエキゾーストシールド(13)とスクリュー(14)を取り付けます。 b. マフラーのシールドのスクリュー(14)を締め付けます。 締め付ける。 トルク: 12.2–14.9 N·m (108–132 in-lbs) |
図2。 フットペグの移動
| 1 | フットペグサポート |
| 2 | スクリュー |
| 3 | クレビスピン |
| 4 | ディテントプレート |
| 5 | フットペグ |
| 6 | ディテントスプリング |
| 7 | ディテントボール |
| 8 | Eクリップ |
図3。 パッセンジャーフットペグ

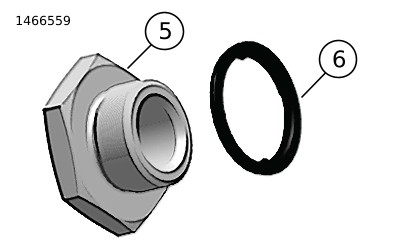

| 5 | アダプター、HO2S(2) |
| 6 | ガスケット、HO2S (2) |
図4。 HO2Sアダプターとガスケット

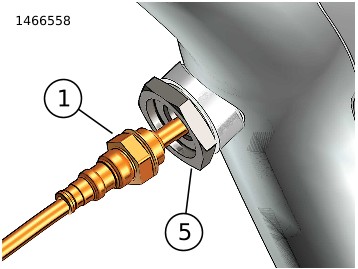

| 1 | HO2S(2) |
| 5 | アダプター、HO2S(2) |
図5。 HO2Sとアダプター

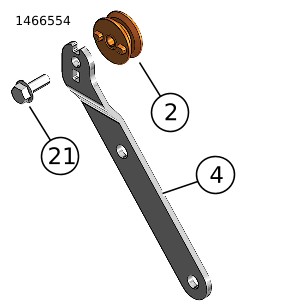

| 2 | OEパック、サドルバッグ |
| 4 | ブラケット、サドルバッグ |
| 21 | スクリュー |
図6。 サドルバッグキット

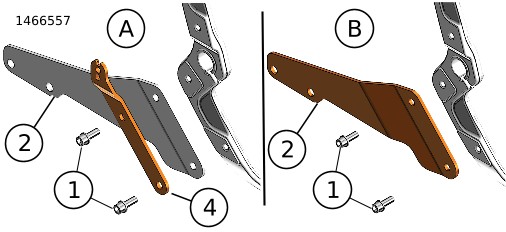

| 1 | OEスクリュー、マフラーブラケット(2) |
| 2 | マフラーブラケット |
| 4 | サドルバッグブラケット |
| A | サドルバッグ装備 |
| B | サドルバッグ非装備 |
図7。 マフラーブラケット

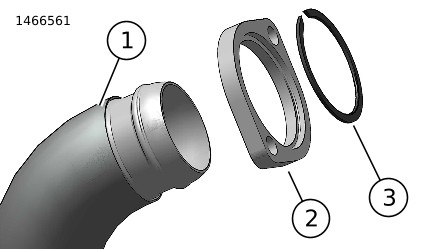

| 1 | エキゾースト |
| 2 | OEエキゾーストフランジ |
| 3 | OEリテーナリング |
図8。 エキゾーストフランジ

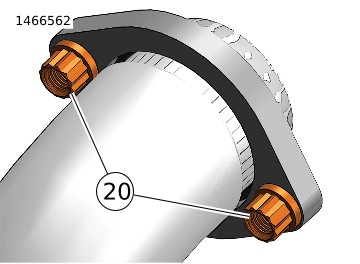

| 20 | 12ポイントナット(2) |
図9。 12ポイントナット

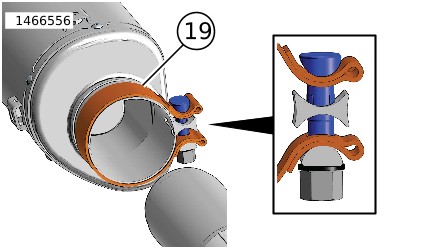

| 19 | マフラークランプ |
図10。 マフラークランプ

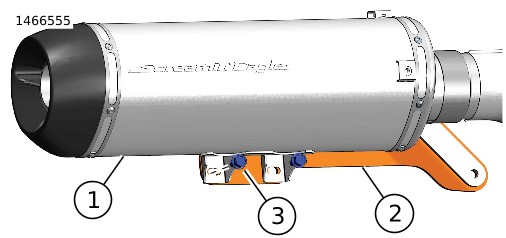

| 1 | マフラー |
| 2 | マフラーブラケット |
| 3 | マウントスクリュー(2) |
図11。 マフラーマウントブラケット

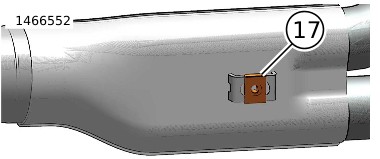

| 17 | ナット |
図12。 ナット

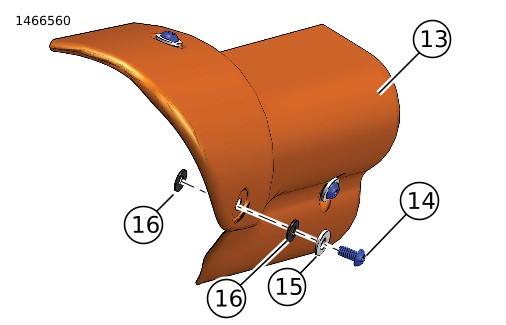

| 13 | エキゾーストシールド |
| 14 | スクリュー(3) |
| 15 | ワッシャー(3) |
| 16 | ワッシャー(6) |
図13。 エキゾーストシールドと金具

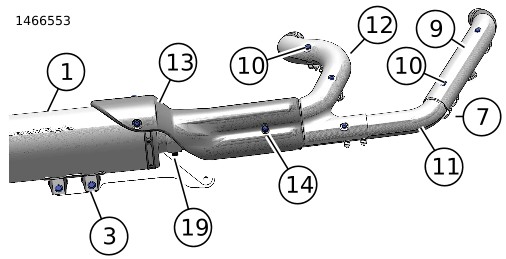

| 1 | マフラー |
| 3 | 取り付け用スクリュー、マフラーブラケット(2) |
| 7 | マフラークランプ(7) |
| 9 | シールド、エキゾースト、フロント |
| 10 | スクリュー(5) |
| 11 | シールド、ヘッダー、ミッド(ミッドコントロールモデルでは使用なし) |
| 12 | シールド、エキゾースト、リア |
| 13 | エキゾーストシールド |
| 14 | スクリュー、エキゾーストシールド(3) |
| 19 | クランプ |
図14。 シールド
完成
ご注意
取り付け後、エキゾーストシステム構成部品に付いた指紋を全て拭き取ってからエンジンを始動させてください。 手に付いたオイルによってエキゾーストシステムの仕上げ部分に汚れが付着すると、取れなくなる場合があります。 (00346a)
| 1. | メインヒューズを取り付ける。 サービスマニュアルを参照してください。 | |
| 2. | 左サイドカバーを取り付けます。 サービスマニュアルを参照してください。 | |
| 3. | サドルバッグを取り付けます。 サービスマニュアルを参照してください。 |
