SCREAMIN' EAGLE SOFTAIL HIGH-FLOW AVGASSYSTEM

J068002023-12-21

ALLMÄN INFORMATION

Tabell 1. Allmän information

Satser	Föreslagna verktyg	Kompetensnivå⁽¹⁾
64900828, 64900829	Skyddsglasögon, skiftnyckel, E-klämverktyg, Loctite 243 Blue och Loctite 262 Red, Anti-grepp smörjmedel

(1) Kräver åtdragning till angivet åtdragningsmoment eller andra verktyg och metoder som ger måttligt åtdragningsmoment

SATSINNEHÅLL

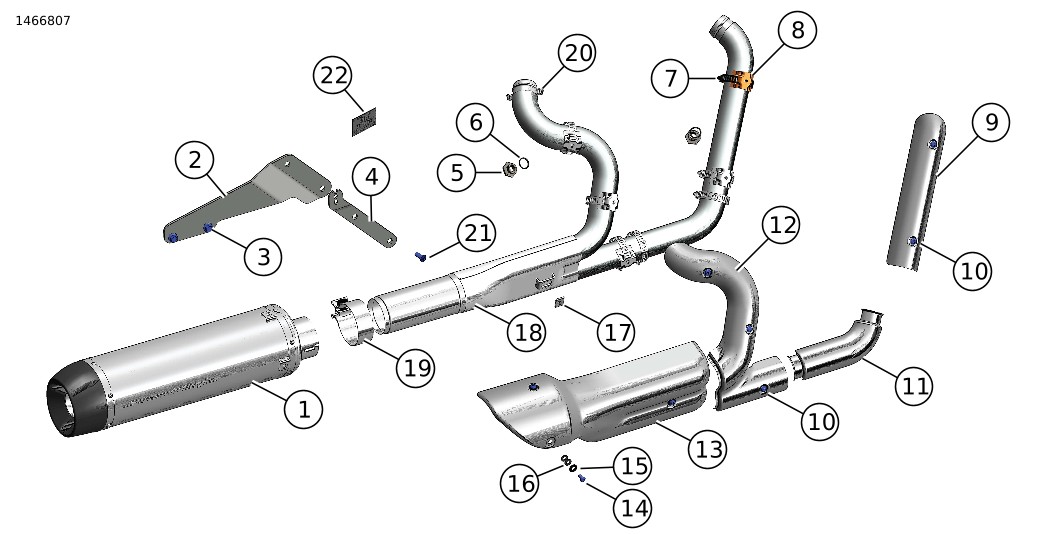

Figur 1. Satsen innehåller: Sats med Screamin' Eagle Softail High-Flow avgassystem

Tabell 2. Satsen innehåller: Sats med Screamin' Eagle Softail High-Flow avgassystem

Kontrollera att allt innehåll finns i satsen innan du installerar eller avlägsnar artiklar från fordonet.
Komponent	Antal	Beskrivning	Art.nr	Anteckningar
1	1	Ljuddämpare, svart	649000976
1	1	Ljuddämpare, rostfritt stål	649001164
2	1	Fästkonsol till avgassystem	65500103
3	2	Skruv	4407
4	1	Packväskans monteringsfäste	90202034
5	2	HO2S-adapter	65700021
6	2	Bricka	12300039
7	7	Klämma	9954
8	5	Klämma, avgassystem	65400534
9	1	Skydd, avgassystem, fram, svart	65400561
9	1	Skydd, avgassystem, fram, rostfritt stål	65400563
10	5	Skruv	10500103
11	1	Skydd, avgassystem, mitten, svart	65400604
11	1	Skydd, avgassystem, mitten, rostfritt stål	65400606
12	1	Skydd, avgassystem, bak, svart	65400562
12	1	Skydd, avgassystem, bak, rostfritt stål	65400564
13	1	Skydd, avgassystem, samlingsrör	65400557
14	3	Skruv	10201171
15	3	Bricka, plan	10300245
16	6	Bricka	10600072
17	1	Mutter	10100156
18	1	Rör, avgasrörsenhet	65600363
19	1	Klämma, avgasdämpare	65900043
20	4	12-punktsmutter	10100137
21	1	Skruv	4092
22	1	Dekal, EPA	14002815

ALLMÄNT

Modeller

Om du vill ha information om modelltillbehör kan du läsa Reservdelar och tillbehör (P&A) återförsäljarkatalogen eller avsnittet Reservdelar och tillbehör på www.harley-davidson.com .

Kontrollera att du använder den senaste versionen av instruktionsbladet. Den finns på: h-d.com/isheets

Kontakta Harley-Davidsons kundtjänst på +1-800-258-2464 (endast USA) eller +1-414-343-4056.

Installationskrav

För korrekt montering av den här satsen krävs ANTI-SEIZE LUBRICANT (98960-97) .

ECM måste kalibreras på alla modeller med Screamin' Eagle Pro Street Tuner för korrekt montering.

För denna sats måste två Uppvärmd syresensor (HO2S) packningar (11936) och två packningar för avgasöppningarna (65324-83B) köpas separat från en Harley-Davidson-återförsäljare.

VARNING

Förarens och passagerarens säkerhet är beroende av att denna sats monteras korrekt. Följ rätt tillvägagångssätt enligt verkstadshandboken. Om du inte kan utföra åtgärden eller saknar rätt verktyg låter du en Harley-Davidson-återförsäljare utföra monteringen. Om den här satsen monteras felaktigt kan det leda till dödsfall eller allvarliga personskador. (00333b)

ANMÄRKNING

Det här instruktionsbladet hänvisar till information i verkstadshandboken. Monteringen kräver en verkstadshandbok för motorcykelns modell/årgång och finns tillgänglig från:

En Harley-Davidson-återförsäljare.
H-D:s serviceinformationsportal, en prenumerationsbaserad tillgång som finns tillgänglig för de flesta modeller från 2001 och senare. Mer information finns på Vanliga frågor om prenumerationer .

PRODUKTINFORMATION

Förbud mot otillåtna förändringar

Den federala lagstiftningen förbjuder ändringar av detta avgassystem som kan göra att motorcykeln bryter mot de federala bullernormerna. Det är också förbjudet att använda en motorcykel med ett modifierat avgassystem.

Bullergaranti

Harley-Davidson garanterar att dessa ljuddämpare, vid tidpunkten för försäljningen, uppfyller alla tillämpliga federala E.P.A. buller- och utsläppsnormer i USA. Garantin gäller för den ursprungliga köparen för andra ändamål än återförsäljning, samt alla efterföljande köpare. Garantianspråk ska lämnas in hos en auktoriserad Harley-Davidson-återförsäljare.

ANMÄRKNING

För att undvika påföljder enligt statliga och lokala förordningar bör den här produkten repareras eller bytas ut om motorcykelns ljudnivå ökar avsevärt genom användning.

Dekalen med produktinformation som finns i denna sats är ett krav i California Air Resources Board (CARB) -förordningen om utsläpp.

Placera dekalen på ramens högra sida direkt nedanför dekalen med ramnumret. Den här etiketten behövs inte utanför den amerikanska delstaten Kalifornien.

FÖRBEREDELSE

VARNING

För att förhindra att motorcykeln startas oavsiktligt, vilket kan leda till dödsfall eller allvarliga skador, ska du ta bort huvudsäkringen innan du fortsätter. (00251b)

1.	Ta bort packväskorna. Se verkstadshandboken.
2.	Montera bort vänster sidokåpa. Se verkstadshandboken.
3.	Ta bort huvudsäkringen. Se verkstadshandboken.

TA BORT

1.	Ta bort Originalutrustning (OE) avgassystemet. Se verkstadshandboken. a. Behåll låsringar, avgasflänsar och fästkomponenter.
2.	Ta bort fotpinnens enheter. Behåll. Se verkstadshandboken.
3.	Ta bort HO2S . Behåll.
4.	Ta bort HO2S packningen från sensorn. Kassera.
5.	Ta bort OE avgasdämparfästet. a. Behåll skruvarna.

INSTALLERA

1.	Figur 2 Flytta och installera fotpinnens stöd (1) på ramen. a. Figur 3 Justera skåran i fotpinnens stöd med justeringsfliken på avgasfästet. ANMÄRKNING FLHC och FLHCS har inte justeringsflikar för fotpinnarna för passagerare. Justera fotpinnarna i en 5–15° vinkel bakåt. b. Applicera gänglåsare på skruven (2).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLÅ) (99642-97) c. Skruva i skruven. Dra åt. Åtdragning: 51,5–63,7 N·m (38–47 ft-lbs)
2.	Montera spärrfjäder (6) och spärrkula (7) i fotpinne (5).
3.	Montera spärrplattan (4) på fotpinnen. ANMÄRKNING Håll spärrkulan på plats medan du installerar spärrplattan för att förhindra att spärrkulan faller ut. Spärrplattan ska vara orienterad med spärrhål på botten. Se till att spärrkulan är i linje med innersta hålet i spärrplattan när den är installerad. ANMÄRKNING Installera fotpinne och spärrplatta som en montering.
4.	Figur 3 Montera fotpinne. a. Installera fotpinnen i fotpinnens stöd. b. Montera klyvstiftet (3). ANMÄRKNING När du installerar E-klämman ska du använda E-klämmeverktyget för att förhindra skador på lackerade ytor. c. Installera E-klämma (8). Specialverktyg: E-CLIP TOOL (E-RINGSVERKTYG) (HD-52369)
5.	Se Figur 4 och Figur 5. Montera HO2S adaptrar (5) med nya packningar (6) i avgasröret. Dra åt. Åtdragning: 40,7–59,7 N·m (30–44 ft-lbs) ANMÄRKNING Applicera ett tunt lager ANTI-SEIZE LUBRICANT (98960-97) på gängorna på varje syresensor om du återanvänder HO2S .
6.	Figur 5 Montera HO2S er (1) i HO2S adaptrarna (5). Dra åt. Åtdragning: 16–19 N·m (12–14 ft-lbs) ANMÄRKNING Adaptrar som inte används med Wideband O2-sensorer.
7.	Figur 6 Ta bort sadelväskepucken (2) och skruven från OE sadelväskans fäste. ANMÄRKNING Fäste används endast på fordon utrustade med originalsadelväskor eller sadelväskor med delar och tillbehör från Harley-Davidson. a. Rengör gängorna på sadelväskepucken (2). b. Applicera gänglåsningsmedel på en ny skruv (21).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLÅ) (99642-97) c. Figur 6 Montera den nya skruven (21) och sadelväskepucken (2) på det nya fästet (4). d. Dra åt skruven (21). Åtdragning: 10,8–13,6 N·m (8–10 ft-lbs)
8.	Figur 7 Montera ljuddämparfästets skruvar (1) som togs bort tidigare. a. Rengör skruvarnas (1) gängor och hålet i ramen. b. Applicera gänglåsningsmedel på skruvarna (1).LOCTITE 262 HIGH STRENGTH THREADLOCKER AND SEALANT (RÖD) (94759-99) c. Figur 7 Montera ljuddämparfästet (2) och sadelväskans fäste (4), om tillämpligt, på fordon med skruvar (1). Dra åt. Åtdragning: 54–68 N·m (40–50 ft-lbs)
9.	Figur 8 Montera OE avgasflänsen (2) och fästringarna (3).
10.	Figur 9 Montera avgasröret löst med 12-punktsmuttrar (20).
11.	Figur 10 Montera ljuddämparklämman (19) på ljuddämparen.
12.	Montera ljuddämparen på avgasröret genom att skjuta den över den bakre delen av avgassystemet.
13.	Figur 11 Montera fästskruvarna till ljuddämparen (3) löst på fästet (2).
14.	Figur 12 Montera muttern (17) på avgasröret.
15.	Figur 13 Montera avgasskyddet (13), skruvar (14), brickor (15) och två brickor (16) löst. ANMÄRKNING Isolerande brickor och fästelement är ordentligt fastsatta för att hålla stapeln med fästkomponenter på plats under monteringen. Skruva isolerbrickor på skruvarna.
16.	Figur 9 Dra åt avgasgrenrörets 12-punktsmuttrar (20). Åtdragning: 11,3–13,6 N·m (100–120 in-lbs)
17.	Figur 14 Montera det mittersta avgasskyddet (11). a. Montera det mittersta avgasskyddet (11) löst på fordonets avgasrör enbart med hjälp av en slangklämma (7). ANMÄRKNING Det mittersta avgasskyddet används inte på modeller med fabriksmonterade mittreglage eller mittreglage med delar och tillbehör från Harley-Davidson.
18.	Se Figur 1 och Figur 14 . Montera det bakre avgasskyddet (12) löst med slangklämmor (7), klämmor (8) och skruvar (10).
19.	Se Figur 1 och Figur 14 . Montera det främre avgasskyddet (9) löst med slangklämmor (7), klämmor (8) och skruvar (10).
20.	Avgasskydd: Figur 14 a. Justera ljuddämparen och skyddet till önskad plats medan de sitter löst monterade på fordonet. b. Dra åt avgasskyddens slangklämmor (7). Dra åt. Åtdragning: 2,2–4,5 N·m (19–40 in-lbs) c. Dra åt avgasskyddens främre skruvar (10). Dra åt. Åtdragning: 12,2–14,9 N·m (108–132 in-lbs) ANMÄRKNING Kontrollera att alla avgasskyddsskruvar har korrekt vridmoment som en del av standardinspektionen före körning. Dra åt igen enligt specifikationen vid behov.
21.	Ljuddämpare: Figur 14 a. Dra åt ljuddämparens (3) fästskruvar. Dra åt. Åtdragning: 27–32,5 N·m (20–24 ft-lbs) b. Dra åt ljuddämparklämman (19). Dra åt. Åtdragning: 51,5–58,3 N·m (38–43 ft-lbs)
22.	Ljuddämparskydd: Figur 13 a. Montera ljuddämparens avgasskydd (13) och skruvar (14). b. Dra åt skruvarna till ljuddämparens avgasskydd (14). Dra åt. Åtdragning: 12,2–14,9 N·m (108–132 in-lbs)

Figur 2. Omlokalisering av fotpinne

1	Fotpinnes stöd
2	Skruv
3	Sprintbult
4	Spärrplatta
5	Fotpinne
6	Spärrfjäder
7	Spärrkula
8	E-ring

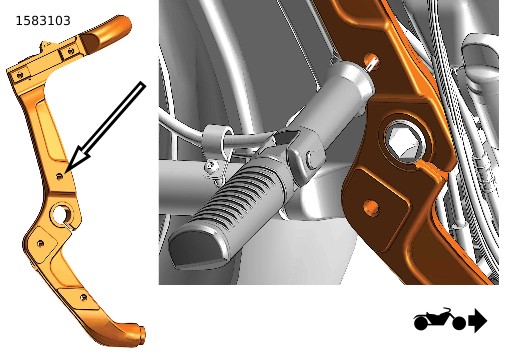

Figur 3. Passagerare fotpinne

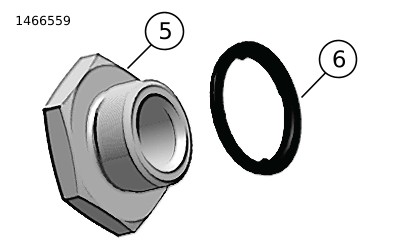

5	Adapter, HO2S (2)
6	Packning, HO2S (2)

Figur 4. HO2S-adapter och packning

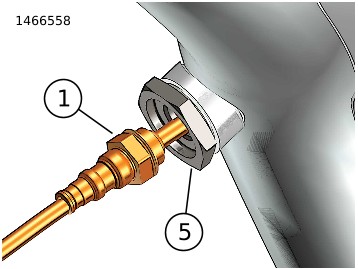

1	HO2S (2)
5	Adapter, HO2S (2)

Figur 5. HO2S och adapter

2	Ursprunglig puck, sadelväska
4	Fäste, sadelväska
21	Skruv

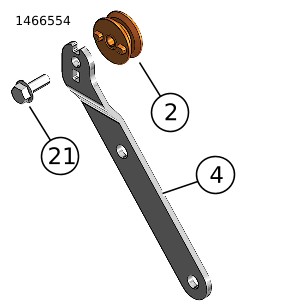

Figur 6. Puck till sadelväska

1	Originalskruv, ljuddämparfäste (2)
2	Ljuddämparfäste
4	Konsol till packväska
A	Med sadelväskor
B	Utan sadelväskor

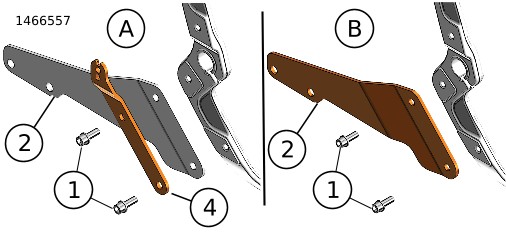

Figur 7. Ljuddämparfäste

1	Avgassystem
2	Originalavgasfläns
3	Originalfästring

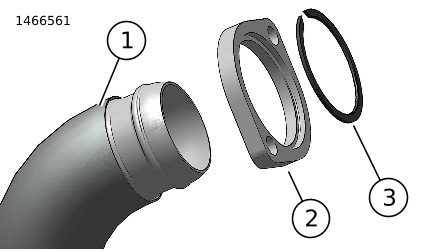

Figur 8. Avgasfläns

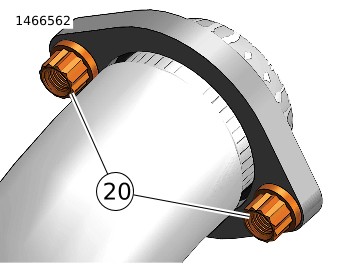

20	12-punktsmuttrar (2)

Figur 9. 12-punktsmuttrar

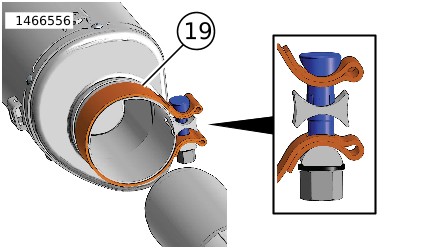

19	Ljuddämparklämma

Figur 10. Ljuddämparklämma

1	Ljuddämpare
2	Ljuddämparfäste
3	Monteringsskruv (2)

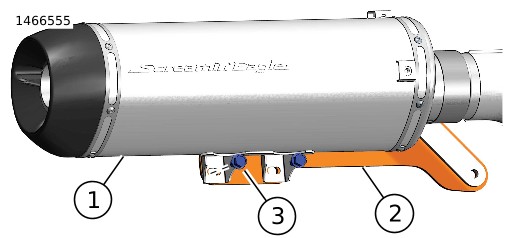

Figur 11. Fästkonsol till ljuddämpare

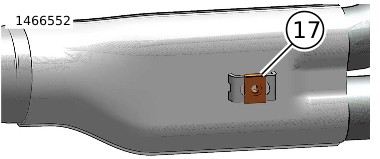

Mutter

Figur 12. Mutter

13	Avgasskydd
14	Skruv (3)
15	Bricka (3)
16	Bricka (6)

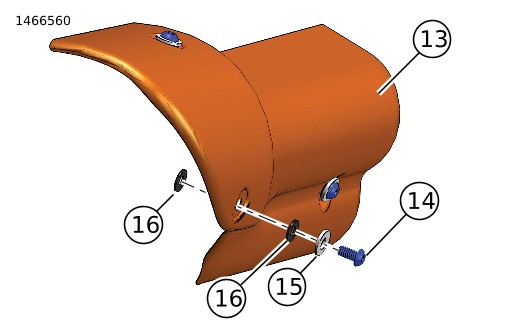

Figur 13. Avgasskydd med fästkomponenter

1	Ljuddämpare
3	Fästskruv, ljuddämparfäste (2)
7	Ljuddämparklämma (7)
9	Skydd, avgassystem, fram
10	Skruv (5)
11	Skydd, avgassystem, mitten (används inte på modeller med mittreglage)
12	Skydd, avgassystem, bak
13	Avgasskydd
14	Skruv, avgasskydd (3)
19	Klämma

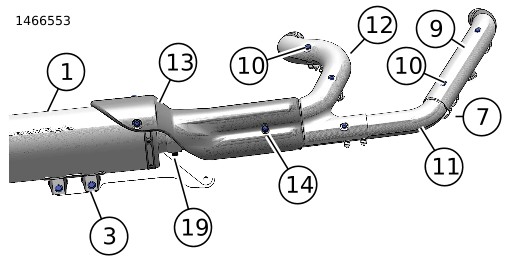

Figur 14. Skydd

KLART

OBS!

Torka av alla fingeravtryck från avgassystemets komponenter efter montering och innan du startar motorn. Olja från händerna kan lämna permanenta märken på avgassystemets ytbehandling. (00346a)

1.	Sätt tillbaka huvudsäkringen. Se verkstadshandboken.
2.	Sätt tillbaka vänster sidokåpa. Se verkstadshandboken.
3.	Montera sadelväskor. Se verkstadshandboken.
