MITTELSTEUERUNG, SCHALTSEITE

941001192021-01-12

ALLGEMEINE INFORMATIONEN

Tabelle 1. Allgemeine Informationen

Sätze	Empfohlene Werkzeuge	Fähigkeitsniveau⁽¹⁾	Zeit
50502041	Schutzbrille, Drehmomentschlüssel, WERKZEUG FÜR E-FÖRMIGEN CLIP (Teilenummer:HD-52369)		1 Stunde

(1) Festziehen auf den Drehmomentwert oder andere Werkzeuge und Techniken mittlerer Schwierigkeit erforderlich

INHALT DES SATZES

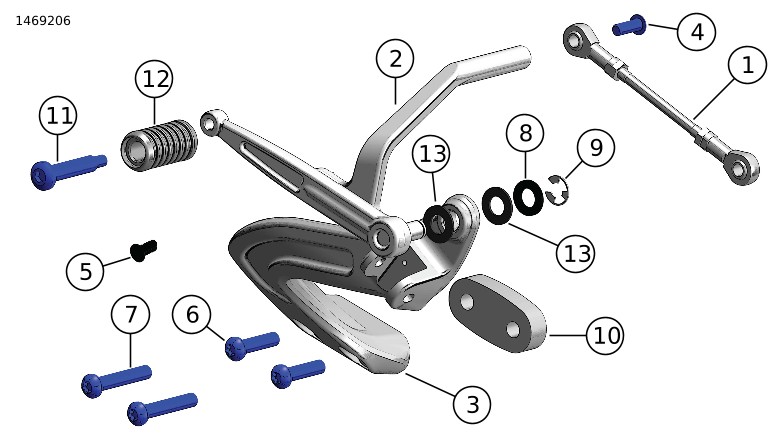

Abbildung 1. Inhalt des Satzes: Mittelsteuerungssatz – Schaltseite

Tabelle 2. Inhalt des Satzes: Mittelsteuerungssatz – Schaltseite

Vor dem Installieren oder Entfernen von Fahrzeugteilen überprüfen, ob alle Komponenten im Bausatz vorhanden sind.
Teil	Menge	Beschreibung	Teile-Nr.	Anmerkungen
1	1	Mittelsteuerung, Schaltgestängebaugruppe	33600343
2	1	Mittelsteuerung, Hebelbaugruppensatz	33900254	Abbildung 2
3	1	Mittelsteuerung, Fußrastenbefestigung, links	50502076	Enthält Buchse (11000193)
4	1	Schraube	4387
5	1	Stopfen	10040
6	2	Schraube	10200536
7	2	Schraube	10201074	Nur FXDRS
8	1	Unterlegscheibe	10300232
9	1	Sicherungsring, Schelle	12200230
10	1	Distanzstück, Fußrastenbefestigung	50502089	Nur FXDRS
11	1	Bolzen, Zapfen	34591-08
12	1	Gummi, Fußraste, Schaltung	33600156
13	2	Unterlegscheibe, Nylon	10300254

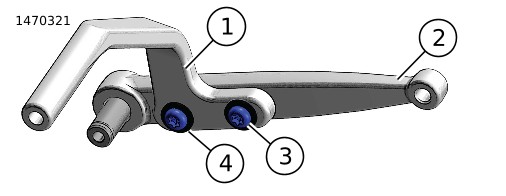

Abbildung 2. Wartungssatz: Hebelbaugruppe

Tabelle 3. Wartungssatz: Hebelbaugruppe – Schaltseite

Vor dem Installieren oder Entfernen von Fahrzeugteilen überprüfen, ob alle Komponenten im Bausatz vorhanden sind.
Teil	Menge	Beschreibung	Teile-Nr.	Anmerkungen
1	1	Schalthebel-Mittelsteuerung	Nicht einzeln erhältlich
2	2	Unterlegscheibe	6703
3	2	Schraube	942
4	1	Schalthebelarm	Nicht einzeln erhältlich

ALLGEMEINES

Modelle

Informationen zur Modellausstattung finden Sie im Teile und Zubehör (P&A) Einzelhandelskatalog oder im Abschnitt Teile und Zubehör von www.harley-davidson.com .

Achten Sie darauf, immer die neueste Version der Einbauanleitung zu verwenden. Diese finden Sie unter: h-d.com/isheets

Wenden Sie sich an das Harley-Davidson Customer Support Center unter 1-800-258-2464 (nur USA) oder 1-414-343-4056.

Einbauanforderungen

WARNUNG

Die Sicherheit von Fahrer und Sozius hängt vom korrekten Einbau dieses Satzes ab. Die entsprechenden Verfahren im Werkstatthandbuch befolgen. Falls es nicht möglich ist, dieses Verfahren selbst durchzuführen, bzw. nicht die richtigen Werkzeuge vorhanden sind, muss der Einbau von einem Harley-Davidson Händler durchgeführt werden. Unsachgemäßer Einbau dieses Satzes kann zu schweren oder tödlichen Verletzungen führen. (00333b)

HINWEIS

Diese Einbauanleitung bezieht sich auf Informationen aus dem Werkstatthandbuch. Für diesen Einbau ist ein Werkstatthandbuch für das jeweilige Modelljahr und Motorradmodell erforderlich und ist erhältlich bei:

Einem Harley-Davidson-Händler.
H-D Service-Informationsportal, ein abonnementbasierter Zugang, der für die meisten Modelle ab 2001 verfügbar ist. Weitere Informationen finden Sie unter Häufig gestellte Fragen zu Abonnements .

VORBEREITUNG

Motorrad aufrecht stellen. Siehe Werkstatthandbuch.

AUSBAU

1.	Abbildung 4 Die Fußraste entfernen. a. Den E-förmigen Clip (2) entfernen. Spezialwerkzeug: WERKZEUG FÜR E-FÖRMIGEN CLIP (HD-52369) HINWEIS Beim Ausbau des E-förmigen Clips das dafür vorgesehene Werkzeug verwenden, um Schäden an lackierten Oberflächen zu vermeiden. b. Den Gabelbolzen (5) entfernen. c. Die Fußraste (3) entfernen. d. Drehstabfeder (4) ausbauen.
2.	Abbildung 3 Die Fußrastenhalterung entfernen. a. Schrauben (2) entfernen. b. Fußrastenhalterung (1) entfernen.
3.	Die Schalthebelstange vom Getriebe lösen.

1	Fußrastenhalterung
2	Schraube (2)

Abbildung 3. Stützhalterung linke Fußraste (typisch)

1	O-Ring (2)
2	E-förmiger Clip
3	Fußraste
4	Drehstabfeder
5	Gabelbolzen
6	Fußrastenhalterung
7	Verschleißzapfen

Abbildung 4. Linke Fußraste (typisch)

EINBAU

1.	Abbildung 5 Die Schalthebelbaugruppe montieren. a. Den Schalthebelarm (1) mit Schrauben (3) und Unterlegscheiben (4) an der Schalthebel-Mittelsteuerung (2) anbringen.
2.	Abbildung 1 Die Schalthebelbaugruppe (2) mit zwei Nylonscheiben (13), Unterlegscheibe (8) und Sicherungsring (9) an der Fußrastenbefestigung (3) anbringen.
3.	Abbildung 1 Die Schaltgestängebaugruppe (1) mit der Schraube (4) an der Schalthebelbaugruppe (2) anbringen. Festziehen. Drehmoment: 13,6–19 N·m (10–14 ft-lbs)
4.	Die Einheit mit den Schrauben (6) am Fahrzeug anbringen, außer bei FXDRS-Modellen. Festziehen. Drehmoment: 54,2–61 N·m (40–45 ft-lbs)
5.	Bei FXDRS-Modellen: Die Einheit mit Schrauben (7) und Distanzstück (10) am Fahrzeug anbringen. Festziehen. Drehmoment: 54,2–61 N·m (40–45 ft-lbs)
6.	Die Schaltgestängebaugruppe (1) mit der zuvor entfernten Schraube am Getriebe anbringen. Festziehen. Drehmoment: 13,6–19 N·m (10–14 ft-lbs)
7.	Abbildung 6 Fußraste (1) und Schraube (4) anbringen. Festziehen. Drehmoment: 10,8–16,2 N·m (8–12 ft-lbs)
8.	Abbildung 6 Den Stopfen (5) in einem leeren Loch im Fahrzeugrahmen anbringen.
9.	Abbildung 4 Die zuvor entfernte Fußraste anbringen. a. Den kurzen Schenkel der Drehstabfeder (4) in die Bohrung der Fußraste (3) einführen. b. Den langen Schenkel der Drehstabfeder (4) in die Bohrung der Fußrastenhalterung (6) einführen. c. Die Fußraste in Position drehen. d. Den Gabelbolzen (5) einbauen. e. Den E-förmigen Clip (2) einbauen. Spezialwerkzeug: WERKZEUG FÜR E-FÖRMIGEN CLIP (HD-52369) HINWEIS Beim Einbau des E-förmigen Clips das dafür vorgesehene Werkzeug verwenden, um Schäden an lackierten Oberflächen zu vermeiden.
10.	Abbildung 5 Zur Einstellung der Fußrastenhöhe den Kulissenhebel an der Schalthebelbaugruppe (1) verstellen.
11.	Die Schrauben (3) anziehen. Drehmoment: 9,5–13,6 N·m (7–10 ft-lbs)

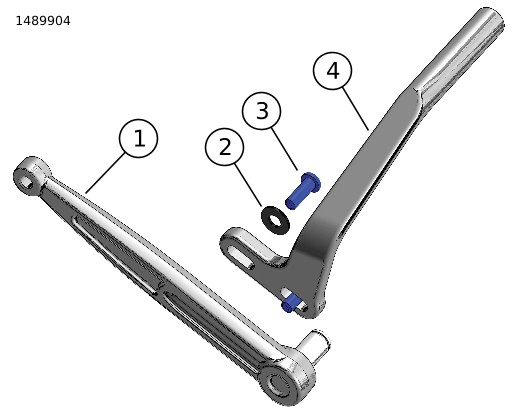

1	Schalthebelarm
2	Mittelsteuerung, Schalthebel
3	Schraube (2)
4	Unterlegscheibe (2)

Abbildung 5. Mittelsteuerung, Schalthebelbaugruppe

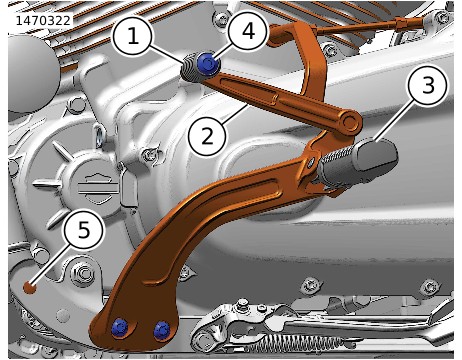

1	Fußraste
2	Mittelsteuerung, Schalthebelbaugruppe
3	Fußraste
4	Schraube, Fußraste
5	Stopfen

Abbildung 6. Mittelsteuerung installiert

FERTIGSTELLEN

Soziusbügel vom Fahrzeug abbauen. Siehe Werkstatthandbuch.
