PAVARŲ PERJUNGIMO PUSĖS VIDURINIS VALDIKLIS
941001192021-01-12
BENDROJI INFORMACIJA
Lent 1. Bendroji informacija
Rinkiniai | Rekomenduojami įrankiai | Įgūdžių lygis(1) | Laikas |
|---|---|---|---|
50502041 |
Apsauginiai akiniai, dinamometrinis raktas,
E-CLIP TOOL („E-CLIP“ ĮRANKIS) (Dalies Numeris:HD-52369) |  | 1 valanda |
(1) Reikia mokėti priveržti iki atitinkamo priveržimo momento, naudotis tam tikrais vidutinio sudėtingumo įrankiais bei metodais
RINKINIO TURINYS

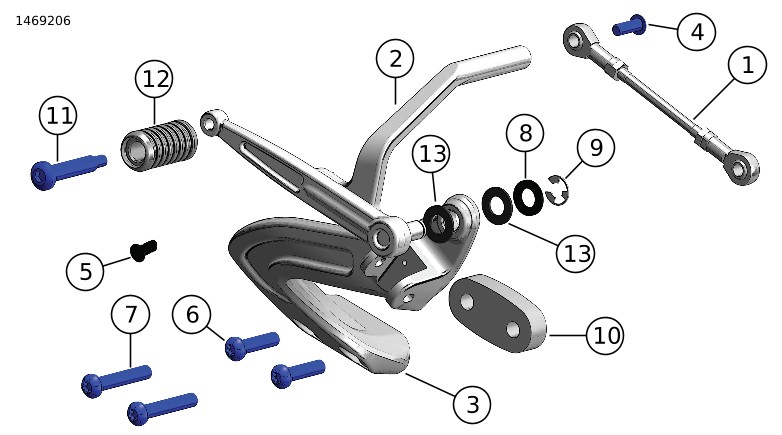

Pav 1. Rinkinio turinys Vidurinio valdiklio komplektas - pavarų perjungimo pusė
Lent 2. Rinkinio turinys Vidurinio valdiklio komplektas - pavarų perjungimo pusė
 | Prieš pradėdami montuoti arba nuimdami detales nuo transporto priemonės, patikrinkite, ar komplekte yra visos nurodytos dalys. | ||||
|---|---|---|---|---|---|
Elementas | Kiekis | Aprašas | Dalies Nr. | Pastabos | |
 | 1 | 1 | Vidurinis valdiklis, pavarų perjungimo mechanizmo trauklės surinkimas | 33600343 | |
| 2 | 1 | Vidurinis valdiklis, svirties surinkimo komplektas | 33900254 | |
| 3 | 1 | Vidurinis valdiklis, paminos montavimo rėmelis, kairėje | 50502076 | Įtraukta įvorė (11000193) |
| 4 | 1 | Sraigtas | 4387 | |
| 5 | 1 | Kamštis | 10040 | |
| 6 | 2 | Sraigtas | 10200536 | |
| 7 | 2 | Sraigtas | 10201074 | Tik FXDRS |
| 8 | 1 | Poveržlė | 10300232 | |
| 9 | 1 | Fiksavimo žiedas, spaustukas | 12200230 | |
| 10 | 1 | Skyriklis, paminos montavimo rėmelis | 50502089 | Tik FXDRS |
| 11 | 1 | Strypelis, smeigė | 34591-08 | |
| 12 | 1 | Guminė, kojos piršto smeigė, pavarų perjungimo | 33600156 | |
| 13 | 2 | Poveržlė, nailonas | 10300254 | |

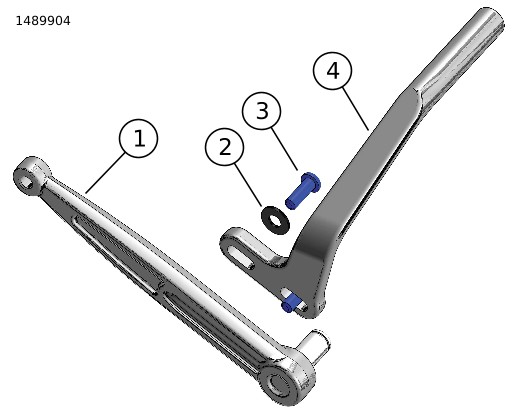

Pav 2. Techninės priežiūros komplektas: Svirties surinkimas
Lent 3. Techninės priežiūros komplektas: Svirties surinkimas - pavarų perjungimo pusė
| Prieš pradėdami montuoti arba nuimdami detales nuo transporto priemonės, patikrinkite, ar komplekte yra visos nurodytos dalys. | ||||
|---|---|---|---|---|---|
Elementas | Kiekis | Aprašas | Dalies Nr. | Pastabos | |
| 1 | 1 | Vidurinio valdiklio pavarų perjungimo svirtis | Atskirai neparduodama | |
| 2 | 2 | Poveržlė | 6703 | |
| 3 | 2 | Sraigtas | 942 | |
| 4 | 1 | Pavarų perjungimo svirtis | Atskirai neparduodama | |
BENDROJI INFORMACIJA
Modeliai
Informaciją apie tai, kuriems modeliams tai tinka, žr. Dalys ir priedai (P&A) mažmeninės prekybos kataloge arba dalių ir priedų katalogo skyriuje www.harley-davidson.com .
Įsitikinkite, kad naudojate naujausią instrukcijų lapą. Jį rasite čia: h-d.com/isheets
Su „Harley-Davidson“ klientų aptarnavimo centru galite susisiekti telefonu 1-800-258-2464 (tik JAV) arba 1-414-343-4056.
Montavimo reikmenys
ĮSPĖJIMASVairuotojo ir keleivio saugumas priklauso nuo tinkamo šio rinkinio sumontavimo. Vadovaukitės atitinkamomis techninės priežiūros vadovo procedūromis. Jei patys procedūros atlikti negalite arba neturite tinkamų įrankių, tegu sumontuoja „Harley-Davidson“ pardavėjas. Netinkamai sumontavus šį rinkinį, galima sunkiai arba mirtinai susižaloti. (00333b)
PASTABA
Šiame instrukcijų lape yra pateikta nuorodų į informaciją iš techninės priežiūros vadovo. Šiems montavimo darbams atlikti reikalingas atitinkamų metų ir modelio motociklo techninės priežiūros vadovas, kurį galite gauti iš:
- „Harley-Davidson“ prekybos atstovo.
- H-D techninės priežiūros informacijos portalo, kuriame, įsigijus prenumeratą, teikiama informacija apie daugumą 2001 m. ir naujesnių modelių. Jei pageidaujate daugiau informacijos, žr. dažnai užduodamus klausimus apie prenumeratas .
PARUOŠIMAS
| 1. | Pastatykite transporto priemonę statmenai. Žr. techninės priežiūros vadovą. |
IŠĖMIMAS
| 1. | Pav 4 Nuimkite paminą. a. Nuimkite E tipo spaustuką (2). Specialus įrankis: E-CLIP TOOL („E-CLIP“ ĮRANKIS) (HD-52369) PASTABA Kad nepažeistumėte dažytų paviršių, E tipo spaustuką nuimkite E tipo spaustuko įrankiu. b. Nuimkite prikabinamosios ąsos kaištelį (5). c. Nuimkite paminą (3). d. Išimkite sukamąją spyruoklę (4). | |
| 2. | Pav 3 Nuimkite atraminį pėdos rėmelį. a. Išsukite varžtus (2). b. Nuimkite kojinį atraminį laikiklį (1). | |
| 3. | Atjunkite pavarų perjungimo jungiamąją trauklę nuo transmisijos. |
| 1 | Kojinis atraminis laikiklis |
| 2 | Varžtas (2) |
Pav 3. Kairės pėdos atraminis rėmelis (tipinis)

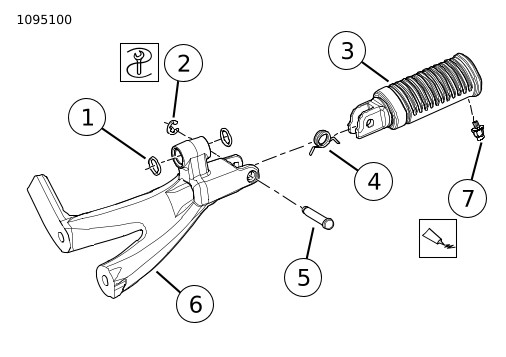

| 1 | O-žiedas (2) |
| 2 | „E-clip“ |
| 3 | Pakojis |
| 4 | Sukamoji spyruoklė |
| 5 | Prikabinamosios ąsos kaištelis |
| 6 | Kojinis atraminis laikiklis |
| 7 | Pakojis |
Pav 4. Kairės pusės pamina (tipinė)
MONTAVIMAS
| 1. | Pav 5 Surinkite pavarų perjungimo svirties sąranką. a. Naudodami sraigtus (3) ir poveržles (4) į pavarų perjungimo vidurio valdiklį (2) sumontuokite pavarų perjungimo svirtį (1). | |
| 2. | Pav 1 Dviem nailoninėmis poveržlėmis (13), poveržle (8) ir fiksavimo žiedu (9) į paminos montavimo rėmelį (3) sumontuokite pavarų perjungimo svirties sąranką (2). | |
| 3. | Pav 1 Sraigtu (4) į pavarų perjungimo svirties sąranką (2) sumontuokite pavarų perjungimo svirtino trauklės sąranką (1). Priveržkite. Sūkio momentas: 13,6–19 N·m (10–14 ft-lbs) | |
| 4. | Sąranką ant transporto priemonės sumontuokite sraigtais (6), išskyrus FXDRS modelius. Priveržkite. Sūkio momentas: 54,2–61 N·m (40–45 ft-lbs) | |
| 5. | FXDRS modeliams: sąranką ant transporto priemonės sumontuokite sraigtais (7) ir skyrikliu (10). Priveržkite. Sūkio momentas: 54,2–61 N·m (40–45 ft-lbs) | |
| 6. | Anksčiau išimtu sraigtu prijunkite pavarų perjungimo svirtino sąranką (1) prie transmisijos. Priveržkite. Sūkio momentas: 13,6–19 N·m (10–14 ft-lbs) | |
| 7. | Pav 6 Sumontuokite kojos piršto smeigę (1) ir sraigtą (4). Priveržkite. Sūkio momentas: 10,8–16,2 N·m (8–12 ft-lbs) | |
| 8. | Pav 6 Į transporto priemonės rėmo tuščią angą įdėkite kištuką (5). | |
| 9. | Pav 4 Atgal sumontuokite anksčiau nuimtą paminą. a. Į paminos angą (3) įdėkite trumpąją sukamosios spyruoklės (4) kojelę. b. Į pėdos atramos rėmelį (6) įdėkite ilgąją sukamosios spyruoklės (4) kojelę. c. Atsukite paminą į reikiamą padėtį. d. Įdėkite prikabinamosios ąsos kaištelį (5). e. Sumontuokite E tipo spaustuką (2). Specialus įrankis: E-CLIP TOOL („E-CLIP“ ĮRANKIS) (HD-52369) PASTABA Kad nepažeistumėte dažytų paviršių, E formos spaustuką nuimkite E formos spaustukui skirtu įrankiu. | |
| 10. | Pav 5 Judindami pavarų perjungimo svirties sąrankos (1) svirtį su įpjovomis - nustatykite kojos piršto smeigės aukštį. | |
| 11. | Priveržkite sraigtus (3). Sūkio momentas: 9,5–13,6 N·m (7–10 ft-lbs) |

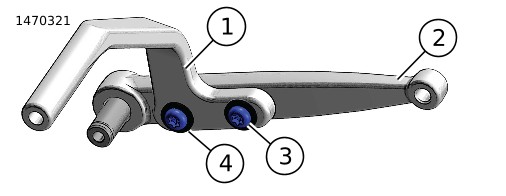

| 1 | Pavarų perjungimo svirtis |
| 2 | Vidurinio valdiklio pavarų perjungimo svirtis |
| 3 | Varžtas (2) |
| 4 | Poveržlė (2) |
Pav 5. Vidurinio valdiklio pavarų perjungimo svirties surinkimas

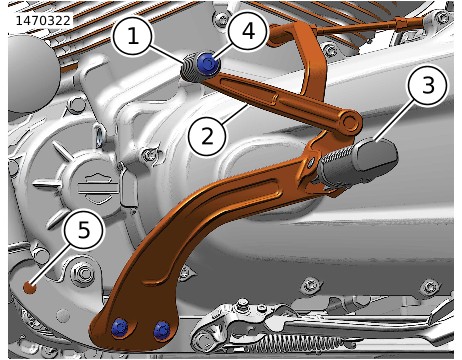

| 1 | Kojos piršto smeigė |
| 2 | Vidurinio valdiklio pavarų perjungimo svirties surinkimas |
| 3 | Pakojis |
| 4 | Sraigtas, kojos piršto smeigė |
| 5 | Kamštis |
Pav 6. Vidurinis valdiklis sumontuotas
UŽBAIGIMAS
| 1. | Nuleiskite transporto priemonę iš statmenos padėties. Žr. techninės priežiūros vadovą. |
