KITT TA’ SCREAMIN EAGLE MILWAUKEE-EIGHT™ 128/131 STADJU IV

J066832021-03-02

INFORMAZZJONI ĠENERALI

Tabella 1. Informazzjoni Ġenerali

Kits	Għodod suġġeriti	Livell ta' Ħila fis-Sengħa⁽¹⁾
92500077, 92500078, 92500079, 92500080, 92500081, 92500082, 92500094, 92500095	Nuċċali tas-sigurtà, Torque Wrench

(1) Għodda jew teknika speċjali meħtieġa għall-installazzjoni

ĠENERALI

Mudelli

Għall-informazzjoni dwar l-installazzjoni tal-mudell, ara l-katalgu tal-Bejgħ P&A jew is-sezzjoni tal-Parts u l-Aċċessorji ta’ www.harley-davidson.com (Ingliż biss) .

Ivverifika li qed tintuża l-verżjoni l-aktar kurrenti tal-karta tal-istruzzjonijiet. Huwa disponibbli fi: www.harley-davidson.com/isheets

Ikkontattja Ċentru għall-Appoġġ tal-Klijenti tal-Harley-Davidson fuq 1-800-258-2464 (L-Istati Uniti biss) jew 1-414-343-4056.

Ħtiġiet tal-Installazzjoni

Żur https://serviceinfo.harley-davidson.com għall-folja tal-istruzzjoni l-aktar riċenti.

TWISSIJA

Is-sigurtà tas-sewwieq u l-passiġġieri jiddependu fuq l-installazzjoni korretta ta' dan il-kit. Uża l-proċeduri ta’ fuq il-manwal tas-srvice kif xieraq. Jekk il-proċedura mhijiex fi ħdan l-kapaċitajiet tiegħek jew m’għandekx l-għodda korretta, ħalli aġent tal-Harley-Davidson iwettaq l-installazzjoni hu. Operazzjoni mhux xierqa ta’ dan il-kit tista’ twassal għal mewt jew korriment serju. (00333b)

Dawn l-oġġetti huma disponibbli mingħand l-aġent lokali tiegħek ta’ Harley Davidson.

Mudelli tal-2017-2018 b'magna 107: Huwa meħtieġ ix-xiri separat tal-kitt tal-Pjanċa tal-Klaċċ ta’ Kapaċità Għolja Screamin Eagle (Part Nru 37000258).
Mudelli tal-2017-2019: Huwa meħtieġ ix-xiri separat tal-kitt tal-Assemblaġġ tal-Pompa taż-Żejt (62400247-Imkessħa biż-Żejt jew Part Nru 62400248-Twin Cooled).
Mudelli FXFB/S tal-2018 u Aktar Tard: Xiri separat tal-Egżost bi Fluss Għoli (Part Nru 64900828 jew 64900829).
Xiri separat tal-Kitt tal-Apparat tat-Tindif tal-Arja ta’ Fluss Qawwi Screamin Eagle.
Huwa meħtieġ ix-xiri separat tal-Kitt taż-Żamma tal-Cam Drive (Part Nru 25566-06).
Huwa meħtieġ ix-xiri separat tal-Kitt tal-Ispazjatur tal-Cam (Part Nru 25928-06).
Il-kitt jeħtieġ il-kalibrazzjoni mill-ġdid tal-ECM. Kellem negozju ta’ Harley Davidson.

NOTA

Din il-folja tal-istruzzjonijiet tagħmel referenza għall-informazzjoni tal-manwal tas-servizz. Il-Manwal tas-servizz għall-mudell tal-mutur tiegħek huwa meħtieġ għal din l-installazzjoni u jista’ jinkiseb mingħand aġent ta’ Harley Davidson.

IPPREPARA

1.	Qiegħed il-mutur f’pożizzjoni wieqfa. Ara l-manwal tas-servizz.
2.	Iddiżattiva s-sistema tas-sigurtà. Ara l-manwal tas-servizz.
3.	Neħħi s-sedil. Ara l-manwal tas-servizz.
4.	Tneħħija tal-fjus prinċipali. Ara l-manwal tas-servizz.
	TWISSIJA Meta tagħti service lis-sistema tal-karburant, tpejjipx jew tippermettix li jkun hemm fjamma miftuħa jew xrar fil-viċinanzi. Il-gażolina hija estremament fjammabbli u tisplodi faċilment, u tista’ twassal għal mewt jew korriment serju. (00330a)
5.	Neħħi t-tank tal-karburant. Ara l-manwal tas-servizz.
6.	Twin-Cooled: Battal is-sistema tat-tkessiħ.

NEĦĦI

NOTA

Il-passi li ġejjin huma pprovduti bħala proċess ġenerali. Imxi mal-proċeduri fil-manwal tas-servizz.

1.	Aqla’ l-assemblaġġ tal-apparat tat-tindif tal-arja.
2.	Neħħi s-sistema tal-exhaust.
3.	Neħħi l-modulu tal-induzzjoni.
4.	Skonnettja l-konnessjonijiet tal-harness minn mas-cylinder head.
5.	Neħħi l-linji tal-fluwidu berried taż-żejt u l-manifolds mill-magna.
6.	Neħħi l-koperturi tar-rocker, lieva tar-rocker, pushrods u tubi tal-pushrod.
7.	Neħħi s-cylinder heads, iċ-ċilindru u l-pistuni.
8.	Neħħi l-koperturi tal-lifter, tagħmir kontra r-rotazzjoni u l-lifters.
9.	Neħħi l-koperturi tal-kam, pjanċa tal-kam u l-kamxaft.
10.	Neħħi l-bearing tal-kam fuq ġewwa.
11.	Aqla’ l-klaċċ sakemm ma jkunx diġà mgħammar bi klaċċ ta’ 10 pjanċi. Ara l-manwal tas-servizz.

INSTALLA

NOTA

Il-passi li ġejjin huma pprovduti bħala proċess ġenerali. Imxi mal-proċeduri fil-manwal tas-servizz.

1.	Installa l-klaċċ billi tuża klaċċ ta’ 10 pjanċi. Ara l-folja tal-istruzzjonijiet J06246 u l-manwal tas-servizz. NOTA Il-klaċċ ta’ 10 pjanċi assist and slip użat fuq il-vetturi Milwaukee-eight għandu kapaċità biżżejjed biex jappoġġja dan il-kitt fi kważi kull applikazzjoni. Installa biss molol ta' kapaċità ogħla jekk jiżloq il-klaċċ. Molol ta' kapaċità ogħla jżidu l-isforz biex tittella’ l-lieva tal-klaċċ.
2.	Installa l-bearing tal-labra tal-kamxaft (5).
3.	Figura 3 Installa l-pompa taż-żejt.
4.	Installa kamxaft fil-magna.
5.	Arma l-pjanċa tal-kam u d-drive tal-kamxaft.
6.	Ivverifika li l-marki tat-timing mill-camshaft għall-crankshaft huma allinjati sew.
7.	Installa l-lifters (ipprovduti fil-kit), it-tagħmir ta’ kontra t-tidwir, gaskets tal-kopertura tal-lifter (ipprovduti fil-kit) u koperturi tal-lifter.
8.	Installa l-pistuni u ċ-ċilindri pprovduti fil-kit. Imxi mal-istruzzjonijiet ipprovduti fil-kit tal-pistun u ċ-ċilindru.
9.	Installa l-irjus taċ-ċilindru permezz ta’ skorfini flange ġodda inklużi fil-kitt. Segwi l-istruzzjonijiet ipprovduti fil-kitt tar-ras taċ-ċilindru. NOTA Dan il-kitt juża sekwenza ta' torque ewlieni speċjali.
10.	Installa t-tubi tal-pushrod u l-pushrods permezz tal-O rings ipprovduti fil-kitt.
11.	Bil-pistun f’madwar Bottom Dead Center (BDC) fuq il-power stroke, installa r-rocker arms.
12.	Issikka l-viti b’mod alternat biex tiġbed ix-xaft tar-rocker ’l isfel bl-istess livell.
13.	Installa l-koperturi tar-rocker.
14.	Ivverifikaw li l-kamxaft huwa allinjati sew mal-marki tal-ħin tal-crankshaft.
15.	Installa l-kopertura tal-kam u l-gasket il-ġdid ipprovduti fil-kitt.
16.	Ipprepara modulu tal-induzzjoni inklużi fil-kitt għall-installazzjoni. Ara l-istruzzjonijiet inklużi fil-modulu tal-induzzjoni.
17.	Installa l-injetturi tal-karburant ta’ fluss għoli.
18.	Installa l-modulu tal-induzzjoni.
19.	Installa l-likwidu tat-tkessiħ/manifold taż-żejt mas-cylinder heads. a. Naddaf sewwa kollha l-materjal KOLLHA tat-threadlocking minn kamini ta' viti u toqob bil-kamin. Ara l-manwal tas-servizz. b. Naddaf il-fdalijiet kollha minn uċuħ ta' mating. c. Installa l-O-rings ipprovduti fil-kitt
20.	Mudelli Touring Imkessħa bl-Arja: Installa l-cooler taż-żejt assistit b’fann inkluż fil-kit.
21.	Installa s-sistema tal-exhaust. NOTA Mudelli Touring jeħtieġu l-użu ta' header tal-exhaust li huwa pprovdut fil-kit jew Sistema tal-Exhaust ta’ Fluss Qawwi Screamin' Eagle ma' Silenzjaturi Street Cannon. Mudelli FXDR jeħtieġu x-xiri separat ta' header tal-exhaust (65600300).
22.	Installa l-assemblaġġ tat-tindif tal-arja. Ara l-folja tal-istruzzjonijiet inkluża mal-kitt tal-SE high flow air cleaner mixtri separatament.

LESTI

1.	Installa t-tank tal-karburant. Ara l-manwal tas-servizz.
2.	Installa l-fjus prinċipali. Ara l-manwal tas-servizz.
3.	Twin-Cooled: Imla s-sistema tat-tkessiħ u naddaf l-arja. Ara l-manwal tas-servizz.
4.	Installa s-sedil. Wara li tinstalla s-sedil, iġbed is-sedil ’il fuq biex tivverifika li huwa marbut tajjeb. Ara l-manwal tas-servizz.
	AVVIŻ Trid bilfors tikkalibra mill-ġdid l-ECM meta tinstalla dan il-kit. In-nuqqas milli terġa’ tikkalibra mill-ġdid u kif suppost l-ECM jista’ jwassal għal ħsara kbira fil-magna. (00399b)
5.	Ikkalibra Modulu Elettroniku tal-Kontroll (ECM) permezz tal-kalibrazzjoni xierqa għall-konfigurazzjoni. Ara negozjant għad-dettalji.
6.	Ħaddem il-mutur sakemm il-magna tkun fit-temperatura normali tat-tħaddim. Irrepeti ħafna drabi biex tivverifika li qed taħdem kif suppost.
7.	Ara l-manwal tas-sid għar-REGOLI TAS-SEWQAN WAQT BREAK-IN.

KONTENUT TAL-KIT

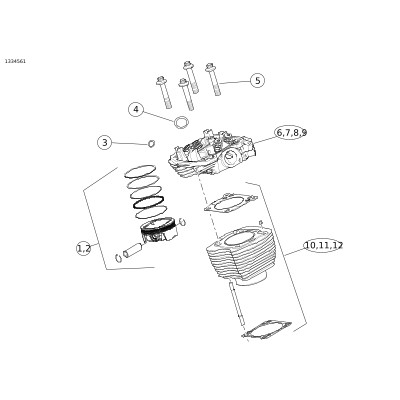

Figura 1. Kontenut tal-Kit: Tarf tan-Naħa ta’ Fuq: Komponenti ta’ SCREAMIN' EAGLE MILWAUKEE-EIGHT™Stage 4

Tabella 2. Kontenut tal-Kit: Tarf tan-Naħa ta’ Fuq: Komponenti ta’ SCREAMIN' EAGLE MILWAUKEE-EIGHT™Stage 4

	Item	Kwantità	Deskrizzjoni	Nru. tal-Part
	1	1	Kitt tal-pistun, 128	21900101
	2	1	Kitt tal-pistun, 131	21900099
	3	4	O-ring, manifold tal-fluwidu berried	11900090
	4	2	Gasket tal-exhaust	65324-83B
	5	4	Skorfina tal-flanġ	10200303
	6	1	Kitt tas-cylinder head, imkessaħ bl-arja (iswed HOG)	16500750
	7	1	Kitt tas-cylinder head, imkessaħ bl-arja (granit iswed)	16500749
	8	1	Kitt tas-cylinder head, twin-cooled (HOG iswed)	16500748
	9	1	Kitt tas-cylinder head, twin-cooled (HOG iswed) (granit Iswed)	16500747
	10	1	Kitt taċ-ċilindru (iswed HOG)	16800210
	11	1	Kitt taċ-ċilindru (granit Iswed)	16800212
	12	1	Kitt taċ-ċilindru (iswed HOG mhux imdawwal)	16800211
Noti: Għall-komponenti tal-Kitt tal-Pistun (1,2), ara l-folja tal-istruzzjonijiet J06687 Għall-komponenti tal-Kitt taċ-Ċilindru (9,10,11) ara l-folja tal-istruzzjonijiet J06682 Għall-komponenti tas-Cylinder head (5,6,7) ara l-folja tal-istruzzjonijiet 94100117

NOTA

Ivverifika li l-kontenuti kollha huma preżenti fil-kitt qabel tinstalla jew tneħħi l-oġġetti mill-vettura.

KONTENUT TAL-KIT

Figura 2. Kontenut tal-Kit: Train tal-Valv: Komponenti ta’ SCREAMIN' EAGLE MILWAUKEE-EIGHT™Stage 4

Tabella 3. Kontenut tal-Kit: Train tal-Valv: Komponenti ta’ SCREAMIN' EAGLE MILWAUKEE-EIGHT™Stage 4

Item	Kwantità	Deskrizzjoni	Nru. tal-Part
1	4	O-ring	11293
2	4	O-ring	11132A
3	4	O-ring	11145A
4	2	Gasket, kopertura tal-lifter	25700362
5	1	Kitt tal-lifter, kapaċità għolja	18572-13
6	2	Gasket, kopertura tar-rocker aktar baxxa	25700425
7	2	O-ring, breather	11900116
8	2	Gasket, kopertura tar-rocker ogħla	25700372B

NOTA

Ivverifika li l-kontenuti kollha huma preżenti fil-kitt qabel tinstalla jew tneħħi l-oġġetti mill-vettura.

KONTENUT TAL-KIT

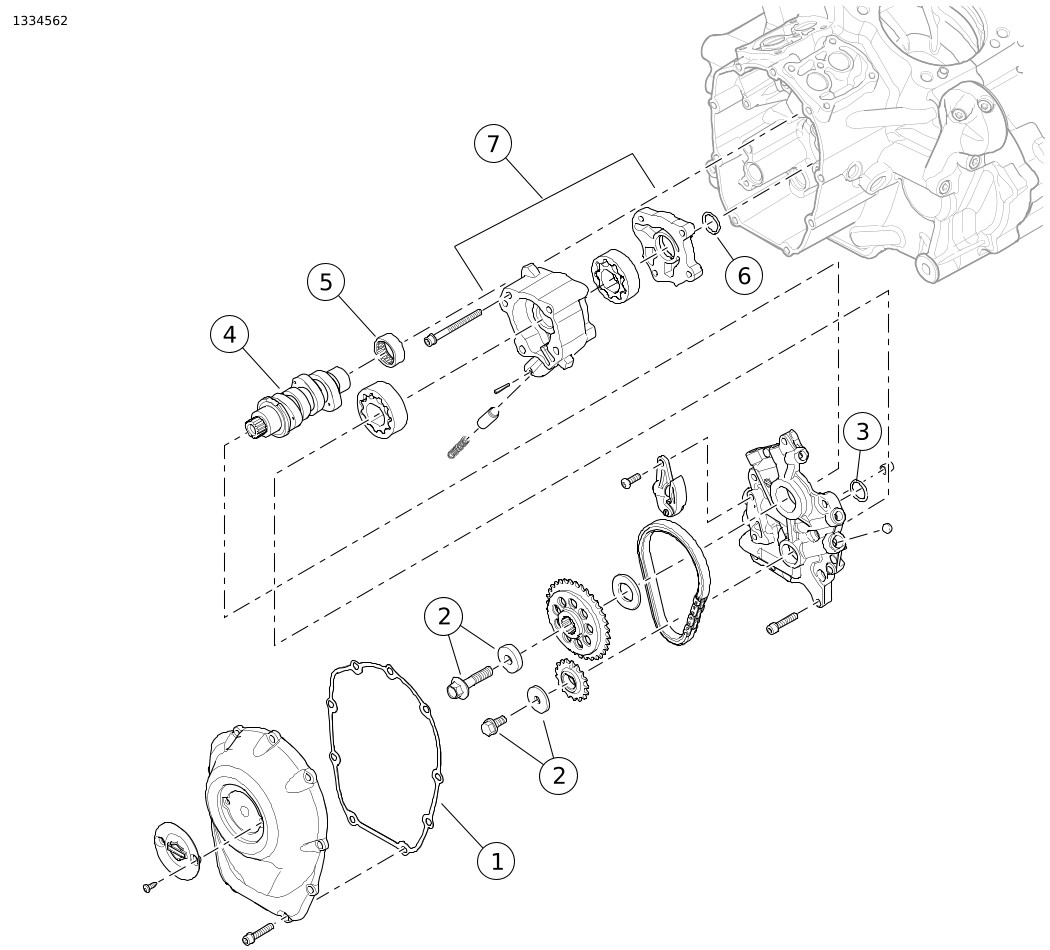

Figura 3. Kontenut tal-Kit: Kompartiment tal-Cam: Komponenti ta’ SCREAMIN' EAGLE MILWAUKEE-EIGHT™Stage 4

Tabella 4. Kontenut tal-Kit: Kompartiment tal-Cam: Komponenti ta’ SCREAMIN' EAGLE MILWAUKEE-EIGHT™Stage 4

	Item	Kwantità	Deskrizzjoni	Nru. tal-Part	NOTI:
	1	1	Gasket, cam cover	25700370
	2	1	Camshaft drive sprocket retention kit	25566-06	Ixtri separatament
	3	1	O-ring, pjanċa tal-kam għal pompa taż-żejt	11900103
	4	1	Kamxaft, SE8-517	25400353
	5	1	bearing tal-cam	9298B
	6	1	O-ring, pompa taż-żejt għall-crankcase	11293
	7	1	Pompa taż-żejt (Imkessħa biż-żejt)	62400247	Mixtrija separatament, jekk ikun meħtieġ
	7	1	Pompa taż-żejt (Twin cooled)	62400248	Mixtrija separatament, jekk ikun meħtieġ
Oġġetti inklużi iżda mhux murija
		1	Il-kitt tal-qafas tal-aċċelleratur ta’ 64mm Screamin' Eagle	27300098
		1	Il-kitt tal-injettur ta’ fluss qawwi Screamin' Eagle	27400040
		1	Header tal-exhaust	65600177	Inkluż fil-kits: 92500077, 92500078, 92500079, 92500080, 92500081, 92500092
		1	Kitt tal-cooler taż-żejt assistit b’fann	62700204	Inkluż fil-kits: 92500078, 92500079, 92500082
		1	Tikketta tal-informazzjoni dwar il-prodott	Mhux mibjugħa separatament

NOTA

Ivverifika li l-kontenuti kollha huma preżenti fil-kitt qabel tinstalla jew tneħħi l-oġġetti mill-vettura.
