BOOM! AUDIO EXPAND-BLUETOOTH-HEADSET
J066792020-08-21
ALLGEMEINES
Satz-Nummer
76000835
Modelle
Modell-Passungsinformationen sind im P&A-Einzelhandelskatalog oder im Abschnitt „Parts and Accessories“ (Teile und Zubehör) von www.harley-davidson.com (nur Englisch) zu finden.
Die eingebaute Lithiumbatterie ist NICHT austauschbar. Es liegt in der Verantwortung des Kunden, die gebrauchte Elektronik zu recyceln. Die Geräte müssen gemäß den Verfahren entsorgt werden, die von den örtlichen oder nationalen Umweltbehörden vorgegeben werden.EINBAUANFORDERUNGEN
Die aktuelle Einbauanleitung finden Sie unter https://serviceinfo.harley-davidson.com .
Mit Telefon koppeln
Weitere Informationen zum Koppeln eines Bluetooth-Geräts oder zusätzliche Informationen zum drahtlosen Headset finden Sie im Sena-Benutzerhandbuch .
FUNK-HEADSET
Weitere Informationen zum Funk-Headset finden Sie in der Bedienungsanleitung. Siehe auch Harley-Davidson.com für die neueste Version des Benutzerhandbuchs und Informationen zu Boom! Audio Bluetooth-Produkten, oder wenden Sie sich an einen Harley-Davidson Händlerbetrieb vor Ort.
Erste Schritte
Siehe Kurzanleitung zu diesem Produkt für die grundlegende Funktionsweise des Bluetooth-Moduls.
Sie können das Funk-Headset aufladen, indem Sie das mitgelieferte USB-Netz- und -Datenkabel an den USB-Anschluss oder einen USB-Netzadapter anschließen. Verwenden Sie ein Standard-USB-Kabel zum Aufladen des Headsets. Die LED leuchtet rot, während das Headset lädt, und wird blau, sobald es vollständig aufgeladen ist. Es dauert ca. 2,5 Stunden, bis es vollständig aufgeladen ist.
Headset-Softwareversion
Der Helm mit integriertem BOOM! AUDIO BLUETOOTH HEADSET unterstützt die Firmware-Aktualisierungsfunktion. Aktuelle Softwaredownloads finden Sie unter www.H-D.com/infotainment-support .
Ein- und Ausschalten
- Einschalten: Gleichzeitig die Mitteltaste und die Taste (+) drücken und für 1 Sekunde halten. Die blaue LED-Status wird eingeschaltet und es ertönt ein lauter werdendes Piepen und ein Hello .
- Ausschalten: Die Mitteltaste und Taste (+) gleichzeitig drücken (sie müssen nicht gedrückt gehalten werden, damit sich das System abschaltet). Die rote LED-Status leuchtet ca. 2 Sekunden lang auf, bis sie vollständig erlischt, und es ertönt ein leiser werdendes Piepen und Goodbye .
| 1 | Mikrofon |
| 2 | Mitteltaste |
| 3 | Taste (+) |
| 4 | Status-LED |
| 5 | Lade- und Firmware-Anschluss |
| 6 | Lade-LED |
| 7 | Taste (-) |
Abbildung 1. EXPAND Headset
EINRICHTUNG DES FUNK-HEADSETS
Bevor Sie das drahtlose Headset erstmalig mit einem Bluetooth-fähigen Gerät verwenden, müssen Sie diese koppeln. Beispielsweise kann das Headset mit Bluetooth-fähigen Mobiltelefonen, Bluetooth-fähigen Stereogeräten wie MP3-Playern oder der motorradspezifischen Bluetooth-GPS-Navigation sowie mit anderen Boom! Audio Bluetooth-Headsets gekoppelt werden. Dieser Koppelungsvorgang ist bei jedem Bluetooth-fähigen Gerät nur einmal erforderlich. Das Headset bleibt mit den Geräten gekoppelt und wird verbindet sich automatisch wieder mit ihnen, sobald sie in Reichweite sind. Wenn sich das Headset automatisch mit dem gekoppelten Gerät verbindet, ertönt ein einzelner hoher Piepton und eine Sprachmeldung wird ausgegeben:
Wenn ein Headset mit einem Telefon gekoppelt ist, wird diese Koppelung durch die Sprachmeldung Ihr Headset ist gekoppelt. bestätigt. Nach dieser Koppelung zu Beginn ertönt jedes Mal, wenn sich das Headset wieder mit dem Telefon verbindet, die Meldung Telefon verbunden .
Koppelung einer Headset-zu-Headset-Sprechanlage
HINWEIS
Wenn Sie im Koppelungsmodus sind, führen Sie die Koppelung bei den Geräten nacheinander im Bereich des Motorrads und des Headsets durch.
Weitere Informationen zur Einrichtung und Nutzung der Headset-zu-Headset-Funksprechanlage finden Sie in der Bedienungsanleitung.
Werkseinstellungen des Headsets zurücksetzen
HINWEIS
Bei diesem Verfahren wird die Verbindung zwischen dem Bluetooth-Gerät und dem Headset unterbrochen. Die Funk-Headsets müssen wieder gekoppelt werden, damit die Kommunikation mit dem System ordnungsgemäß funktioniert.
Drücken Sie zum Wiederherstellen der Werkseinstellungen in EXPAND die Taste (+) oder die Taste (-), bis die Sprachmeldung Zurücksetzen auf Werkseinstellungen ertönt. Drücken Sie zum Bestätigen auf die Mitteltaste. EXPAND wird mit Der Sprachmeldung Headset zurückgesetzt, wird beendet beendet.
Sie können ein Wiederherstellen der Werkseinstellungen in EXPAND ebenfalls durchführen, indem Sie die Mitteltaste und die Taste (+) 12 Sekunden gedrückt halten und anschließend zum Bestätigen auf die Mitteltaste drücken.
Zurücksetzen bei einer Störung
Wenn EXPAND nicht ordnungsgemäß funktioniert oder eine Störung vorliegt, können Sie es durch Drücken der Reset-Taste auf der Rückseite der Headset-Zentraleinheit zurücksetzen.
| 1. | Siehe Abbildung 2. Drehen Sie das Lautsprecherpad (1) des linken Headsets gegen den Uhrzeigersinn, um es zu lösen. | |
| 2. | Führen Sie eine Büroklammer in das Loch in der Blende und drücken Sie eine Sekunde lang mit leichtem Druck auf die Reset-Taste (2). EXPAND wird beendet, Sie müssen das System neu starten und es erneut versuchen. Dadurch werden jedoch nicht die Werkseinstellungen des Headsets wiederhergestellt. |
| 1 | Lautsprecherpad |
| 2 | Reset-Taste |
Abbildung 2. Zurücksetzen bei einer Störung
ERSATZTEILE

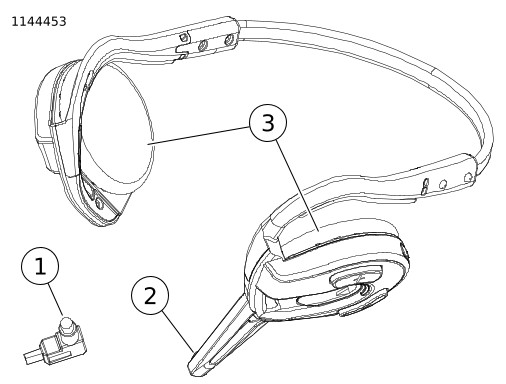

Abbildung 3. Expand-Ohrpolster
Tabelle 1. Ersatzteile
Teil | Beschreibung (Menge) | Teilenummer |
|---|---|---|
1 | USB- und Datenkabel | GEP0601079 |
2 | Mikrofon-Windschutz | GSA0105024 |
3 | Ohrpolster (2) | GSA0104154 |
