ערכות מגן מנוע
J056972020-09-15
כללי
מספר ערכה
49184-09A
דגמים
ערכה זו מתאימה לדגמי Touring משנת 2009 ואילך.
החלקים הנוספים הנדרשים
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. נדרש מדריך טיפולים לאופנוע מהדגם שלך על מנת לבצע התקנה זו, והוא זמין אצל סוכן Harley-Davidson.
התקנה
ערכה זו מחליפה באופן ישיר את מגן המנוע המקורי (OE).
דגמי 2009-2013:
עיין במדריך הטיפולים למידע על אופן ההסרה וההתקנה של מגן המנוע.
התקן את הדסקית ואת הבורג העליונים הכלולים בערכה זו במקום הדסקית והבורג המקוריים.
הדק את הבורג העליון ל-
30–38 N·m (22–28 ft-lbs)
.
דגמי 2014 ואילך:
עיין במדריך הטיפולים למידע על אופן ההסרה וההתקנה של מגן המנוע.
חלקי שירות

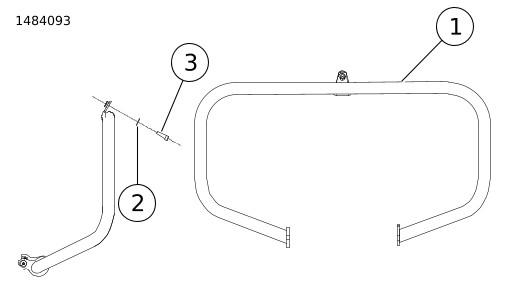

תרשים 1. חלקי שירות: ערכת מגן מנוע
טבלה 1. תכולת הערכה מס' חלק 49050-09A
פריט | תיאור (כמות) | מספר חלק |
|---|---|---|
1 | מגן מנוע | לא נמכר בנפרד |
2 | דסקית, עברה טיפול בחום למתכות | 6116 |
3 | בורג אלן עם ראש | 2708A |
