KIT PELINDUNG MESIN
J056972020-09-15
UMUM
Nomor Kit
49184-09A
Model
Kit ini cocok dengan model Touring 2009 dan setelahnya.
Komponen Tambahan Diperlukan
PERINGATAN
Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis untuk sepeda motor Anda dibutuhkan untuk pemasangan kit ini dan tersedia di Dealer Harley-Davidson.
Isi Kit
Lihat Gambar 1 dan Tabel 1.
Pemasangan
Kit ini pengganti langsung untuk pelindung mesin peralatan asli (OE).
Model 2009-2013: Baca manual servis dan untuk melepaskan dan memasang pelindung mesin. Pasang sekrup dan cincin bagian atas dari kit ini, bukan sekrup dan cincin OE. Kencangkan sekrup atas ke 30–38 N·m (22–28 ft-lbs) .
Model 2014 dan Setelahnya: Baca manual servis dan untuk melepaskan dan memasang pelindung mesin.
KOMPONEN SERVIS

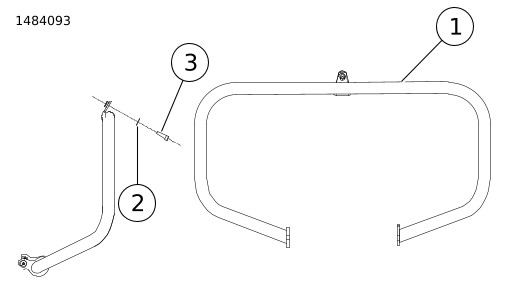

Gambar 1. Komponen Servis: Kit Pelindung Mesin
Tabel 1. Isi Kit P/N 49050-09A
Item
Deskripsi (Jumlah)
Nomor Komponen
1
Pelindung mesin
Tidak Dijual Terpisah
2
Cincin pengunci, dengan perlakuan panas
6116
3
Sekrup sungkup kepala soket heksagon
2708A
