CONTROL MEDIO DE LA PALANCA DE CAMBIOS
941001232021-04-01
INFORMACIÓN GENERAL
Tabla 1. Información general
Kits | Herramientas sugeridas | Nivel de habilidad(1) | Tiempo |
|---|---|---|---|
50502090 |
Gafas de seguridad, llave dinamométrica,
HERRAMIENTA PRESILLA “E” (Pieza n.º:HD-52369)
, LOCTITE 243 (AZUL) (99642-97)
|  | 1 Hora |
(1) Se requieren ajuste a valor de par u otras herramientas moderadoras y técnicas
CONTENIDO DEL KIT

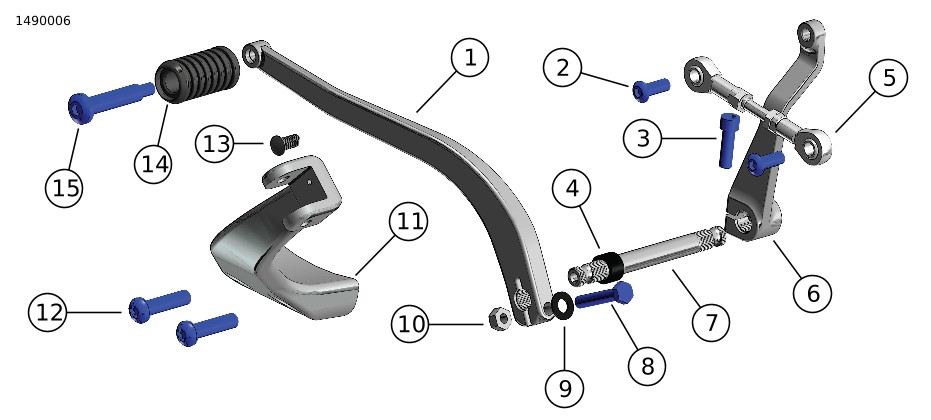

Figura 1. Contenido del kit: Control medio de la palanca de cambios
Tabla 2. Contenido del kit: Control medio de la palanca de cambios
 | Verifica que el kit tenga todos los elementos antes de instalar o quitar las piezas del vehículo. | ||||
|---|---|---|---|---|---|
Artículo | Cantidad | Descripción | N.º de pieza | Notes | |
 | 1 | 1 | Palanca del pedal de cambios | 33600233 | |
| 2 | 2 | Tornillo | 4387 | |
| 3 | 1 | Tornillo, ajuste | 856A | |
| 4 | 1 | Espaciador | 7078 | |
| 5 | 1 | Varilla de cambios | 33600125 | |
| 6 | 1 | Palanca de la varilla de cambios delantera | 33600143 | |
| 7 | 1 | Eje de la palanca | 33900199A | |
| 8 | 1 | Tornillo | 2932A | |
| 9 | 1 | Arandela | 6702 | |
| 10 | 1 | Tuerca | 7748W | |
| 11 | 1 | Pieza de soporte del soporte del pie | 50500603 | |
| 12 | 2 | Tornillo, pieza de soporte del pie | 10200536 | |
| 13 | 1 | Tapón | 10040 | |
| 14 | 1 | Taco de cambios | 33600156 | |
| 15 | 1 | Tornillo | 34591-08 | |
GENERAL
Modelos
Para obtener información sobre los accesorios de fijación del modelo, consulte el Piezas y accesorios (Piezas y accesorios) catálogo de venta al detalle o la sección de Piezas y accesorios de www.harley-davidson.com .
Verificar que se use la versión más actualizada de la hoja de instrucciones. Disponible en: h-d.com/isheets
Comuníquese con el centro de soporte para clientes de Harley-Davidson al 1-800-258-2464 (EE. UU. solamente) o al 1-414-343-4056.
Requisitos de instalación
- Compra por separado de cubierta primaria exterior (25700937) o (25700941).
- Compra por separado de cubierta primaria interior (36500105).
- Compra por separado de conjunto de junta (25701079).
- Compra por separado de junta (63869-06).
- Compra separada de buje (34982-02A).
Estas piezas están disponibles en tu concesionario Harley Davidson:
ADVERTENCIALa seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondientes en el Manual de servicio. Si el procedimiento no está dentro de sus capacidades o no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría causar la muerte o lesiones graves. (00333b)
NOTA
Esta hoja de instrucciones hace referencia a la información del Manual de servicio. Para esta instalación, se requiere un manual de servicio específico del año y el modelo de motocicleta, que encontrará disponible en:
- Un concesionario Harley-Davidson.
- El Portal de Información de Servicios de H-D, con acceso por suscripción, está disponible para la mayoría de los modelos 2001 en adelante. Para obtener más información, consulte Preguntas frecuentes sobre suscripciones .
PREPARAR
| 1. | Ponga el vehículo en posición vertical. Consulta el manual de servicio. |
EXTRACCIÓN
| 1. | Figura 3 Quite el taco apoyapiés. a. Retira la presilla “E” (2) con una herramienta especial. Herramienta especial: HERRAMIENTA PRESILLA “E” (HD-52369) b. Quite el pasador de horquilla (5). c. Extraiga el taco apoyapiés (3). d. Quite el resorte de torsión (4). | |
| 2. | Desconecta la biela de la palanca de cambios de la palanca de cambios. | |
| 3. | Figura 2 Retire la pieza de soporte del pie. a. Quite los tornillos (2). b. Extraiga la pieza de soporte del soporte de pies (1). | |
| 4. | Retira las cubiertas primarias externas e internas. Consulta el manual de servicio. |
| 1 | Pieza de soporte del soporte del pie |
| 2 | Tornillo (2) |

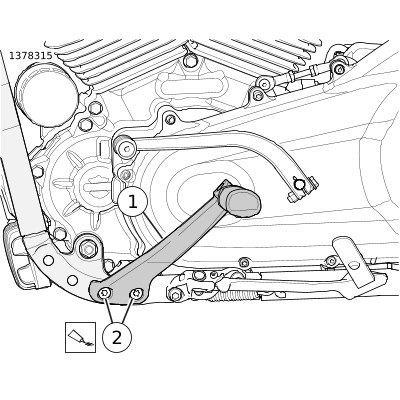

Figura 2. Pieza de soporte del soporte del pie izquierdo (típico)
| 1 | O-ring (2) |
| 2 | Presilla “E” |
| 3 | Taco apoyapiés |
| 4 | Resorte de torsión |
| 5 | Pasador de horquilla |
| 6 | Pieza de soporte del soporte del pie |
| 7 | Taco de desgaste |
Figura 3. Taco apoyapiés del lado izquierdo (típico)
INSTALACIÓN
Palanca de la varilla de cambios delantera
| 1. | Figura 4 Instala la palanca de la varilla de cambios delantera (1) en el eje de la palanca (10). | |
| 2. | Colocar el tornillo de ajuste (11). Apretar. Par de ajuste: 24,4–29,8 N·m (216–264 in-lbs) Tornillo de ajuste de la palanca de la varilla de cambios delantera | |
| 3. | Instala el buje (34982-02A) en la nueva primaria interna con orificio. Consulta el manual de servicio. | |
| 4. | Instala la palanca de la varilla de cambios delantera (7) con el eje (10) a través de la nueva cubierta primaria interna. | |
| 5. | Instala la cubierta primaria interna con la nueva junta. Consulta el manual de servicio. | |
| 6. | Ensambla los componentes de la propulsión primaria. Consulta el manual de servicio. | |
| 7. | Instala la nueva cubierta primaria exterior con orificio y las nuevas juntas. Consulta el manual de servicio. |
Varilla de cambios
| 1. | Figura 4
Coloca la varilla de cambios.
a. Instala la varilla de cambios (3) en cada palanca de la varilla de cambios (1, 2). b. Instale los tornillos (4). Apretar. Par de ajuste: 13,6–19 N·m (120–168 in-lbs) |
Pieza de soporte del pie
| 1. | Figura 5
Instala la pieza de soporte del soporte de pie.
a. Instale la pieza de soporte del soporte de pies (1). b. Instale los tornillos (2). Apretar. Par de ajuste: 54–61 N·m (40–45 ft-lbs) | |
| 2. | Instale el enchufe en el orificio vacío en la estructura del vehículo. | |
| 3. | NOTA Cuando instale la presilla “E”, use la herramienta de la presilla “E” para ayudar a evitar dañar las superficies pintadas. a. Inserte la pata corta del resorte de torsión (4) en el orificio del taco apoyapiés (3). b. Inserte la pata larga del resorte de torsión (4) en el orificio de la pieza de soporte del pedal (6). c. Gire el taco apoyapiés a su posición. d. Instale el pasador de horquilla (5). e. Instale la presilla “E” (2). Herramienta especial: HERRAMIENTA PRESILLA “E” (HD-52369) |
Palanca del pedal de cambios
NOTA
La altura del taco de la palanca del pedal de cambios es una preferencia del cliente. Durante la instalación, compruebe el funcionamiento de la palanca de cambios. Para lograr un enganche del engranaje adecuado y para evitar daños en la transmisión, el taco no debe estar en contacto con la placa apoyapiés o soportes al hacer el desplazamiento.
| 1. | Figura 1
Instala el taco de la palanca de cambios (14) y el tornillo (15) en la palanca del pedal de cambios (1).
Apretar. Par de ajuste: 10,8–16,2 N·m (8–12 ft-lbs) | |
| 2. | Figura 4 Instala el espaciador (8) en el eje de la palanca (10). | |
| 3. | Figura 4
Instala la palanca del pedal de cambios.
a. Instala la palanca del pedal de cambios (7) en el eje de la palanca (10). b. Coloca el taco de la palanca de cambios a la altura preferida. c. Coloca el tornillo de ajuste (5), la arandela (6) y la tuerca (9). d. Apretar. Par de ajuste: 32,5–38 N·m (24–28 ft-lbs) Tornillo de ajuste de la palanca del pedal de cambios | |
| 4. | NOTA
a. Desconecte el extremo delantero de la varilla de cambios de la varilla delantera de la palanca de cambios. b. Afloje las contratuercas. c. Ajusta la varilla de cambios (3) según sea necesario. d. Asegura la varilla de cambios (3) en la palanca de la varilla de cambios (1). Apretar. Par de ajuste: 13,6–19 N·m (120–168 in-lbs) e. Apriete las contratuercas. Par de ajuste: 9,5–14,9 N·m (84–132 in-lbs) |
| 1 | Varilla de la palanca de cambios, delantera |
| 2 | Varilla de la palanca de cambios, trasera |
| 3 | Varilla de cambios |
| 4 | Tornillo (2) |
| 5 | Tornillo de ajuste |
| 6 | Arandela |
| 7 | Palanca del pedal de cambios |
| 8 | Espaciador |
| 9 | Tuerca |
| 10 | Eje de la palanca |
| 11 | Tornillo de ajuste |

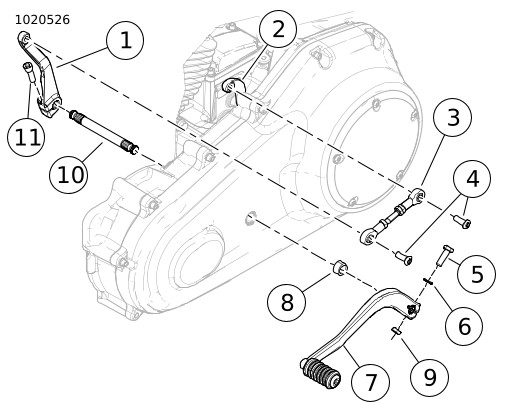

Figura 4. Varillaje de cambios
| 1 | Pieza de soporte del soporte del pie |
| 2 | Tornillo (2) |

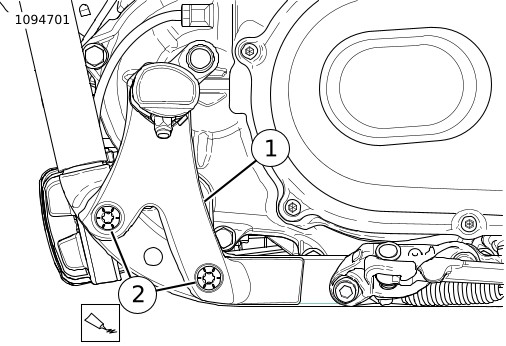

Figura 5. Controles intermedios
