KIT DE RODA RAIADA DIANTEIRA DE 19 POLEGADAS
941002022021-03-08
GERAL
ATENÇÃOInstale apenas as rodas e os kits de instalação aprovados para o seu modelo de motocicleta. Contate uma concessionária Harley-Davidson para verificar a adaptação. A instalação de rodas e kits de instalação incompatíveis ou não aprovados para o seu modelo podem causar perda de controle, o que pode levar a morte ou lesões graves. (00610c)
ATENÇÃOA Harley-Davidson recomenda o uso dos seus pneus especificados. Os veículos Harley-Davidson não foram projetados para operação com pneus não especificados, incluindo pneus de neve, de ciclomotores e outros pneus de uso especial. O uso de pneus não especificados pode afetar adversamente a estabilidade, a capacidade de manobrar ou a frenagem, podendo provocar perda de controle do veículo e resultar em morte ou lesões graves. (00024d)
Kit n.º
43300821
Modelos
Para obter informações sobre modelos correspondentes, veja o Catálogo de peças e acessórios de varejo ou a seção Parts and Acessories (Peças e acessórios) do site www.harley-davidson.com (somente em inglês).
Requisitos de instalação
NOTA
Esta folha de instruções faz referência às informações do Manual de serviço. Para esta instalação, é necessário um Manual de serviço para o seu modelo de motocicleta, estando disponível em uma concessionária Harley-Davidson.
ATENÇÃOA segurança do motociclista e do passageiro depende da instalação correta deste kit. Use os procedimentos apropriados do Manual de serviço. Se o procedimento não estiver dentro de suas capacidades ou se você não possuir as ferramentas corretas, deixe que uma concessionária Harley-Davidson efetue a instalação. A instalação inadequada deste kit poderá resultar em morte ou lesões graves. (00333b)
A instalação correta deste kit exige a compra em separado das seguintes peças que estão disponíveis em uma concessionária Harley-Davidson:
- Pneus recomendados. Consulte a Tabela 2.
- Kit de instalação da roda. Tabela 4
- Ferragens do disco de freio. Tabela 1
Tabela 1. Ferragens do disco frontal
Disco de freio | Ferragens |
|---|---|
Discos flutuantes (2 unids) (Peça N.º 41500195) | Parafusos de disco original de fábrica (10 unids) (Peça N.º 41500020) |
Tabela 2. Combinação de pneus especificados
Instalação do kit | Pneu especificado | Pneu dianteiro peça N.o |
|---|---|---|
Pan-America 2021 e posteriores | Scorcher da Michelin | 43100042 |
Anakee Wild da Michelin | 43100049 |
PREPARAÇÃO
| 1. | Remova o conjunto da roda dianteira existente. Veja o Manual de serviço. a. Eixo de retenção, porca do eixo e espaçadores de roda. b.
Descarte os discos de freio do
Equipamento original (OE)
.
|
INSTALAÇÃO
NOTA
Se o veículo não estiver equipado com
Sistema de monitoramento de pressão do pneu (TPMS)
, instale a haste de válvula (40999-87) incluída no kit de instalação.
Se estiver equipado com
TPMS
, reutilize a haste da válvula.
| 1. | Veja Figura 1 . Instale o conjunto da haste de válvulas na roda (1). Veja o Manual de serviço. | |
AVISO Não reutilize os parafusos do disco/rotor do freio. A reutilização desses parafusos pode causar perda de torque e danos aos componentes do freio. (00319c) | ||
| 2. |
Monte os componentes do kit de instalação da roda e o(s)
novo(s)
disco(s) de freio na roda usando a tabela de peças de manutenção apropriada.
Veja o Manual de serviço. a. Instale primeiro o rolamento com ABS. O lado vermelho deve ficar junto à roda. b. O rolamento com ABS é instalado no cubo esquerdo da roda. Definido pela seta direcional da roda. c. Instale o lado com texto do rolamento regular afastado da roda. | |
| 3. | Ao instalar o pneu, verifique se as coberturas de proteção estão instaladas na máquina de montagem de pneu para evitar que a tinta descasque. |
CONCLUÍDO
| 1. | Instale os espaçadores da roda removidos anteriormente. Veja o Manual de serviço. | |
| 2. | Instale a roda dianteira, o eixo original de fábrica e a porca do eixo original de fábrica. Veja o Manual de serviço. |
PEÇAS DE REPOSIÇÃO

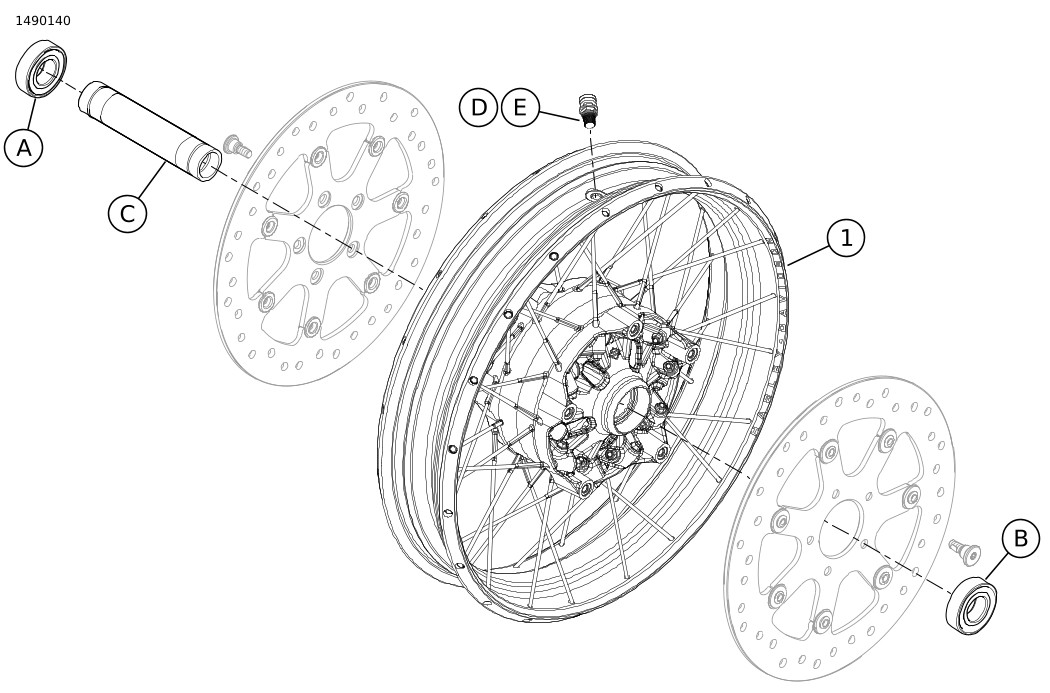

Figura 1. Peças de reposição: Kit de roda dianteira
Tabela 3. Conteúdo do kit da roda e peças de reposição
Kit | Item | Descrição (quantidade) | Número de peça |
|---|---|---|---|
43300821 | 1 | Roda | Não se vende separadamente |
Tabela 4. Kit de instalação do rolamento com ABS de 25 mm da roda dianteira (42400038)
Kit de instalação do rolamento com ABS de 25 mm da roda dianteira (42400038) | Item (quantidade usada e descrição) | |||||
|---|---|---|---|---|---|---|
Adaptação | Tamanho da roda | A | B | C | D | E |
Pan-America 2021 e posteriores | 19 x 3,0 pol. | 1 | 1 | 1 | 1 | 1 |
Os kits de instalação são projetados para funcionar com vários acessórios e estilos diferentes de rodas. Contate um concessionário Harley-Davidson para verificar se os kits de instalação e da roda foram projetados e aprovados para a motocicleta em que estão sendo instalados. | A | Rolamento, normal | 9276B | |||
B | Rolamento, ABS | 9252A | ||||
C | Luva do eixo | 43300600 | ||||
D | Haste de válvulas, passagem direta | 40999-87 | ||||
E | Haste de válvulas, tampa | 41123-79 | ||||
