ערכת תושבת לארגז עילי
941000512022-02-24
מידע כללי
טבלה 1. מידע כללי
ערכות | כלים מוצעים | רמת המיומנות(1) |
|---|---|---|
53000800 | משקפי בטיחות, מפתח מומנט |  |
(1) נדרש הידוק עד לערך המומנט או כלים וטכניקות מתונים אחרים
תכולת הערכה

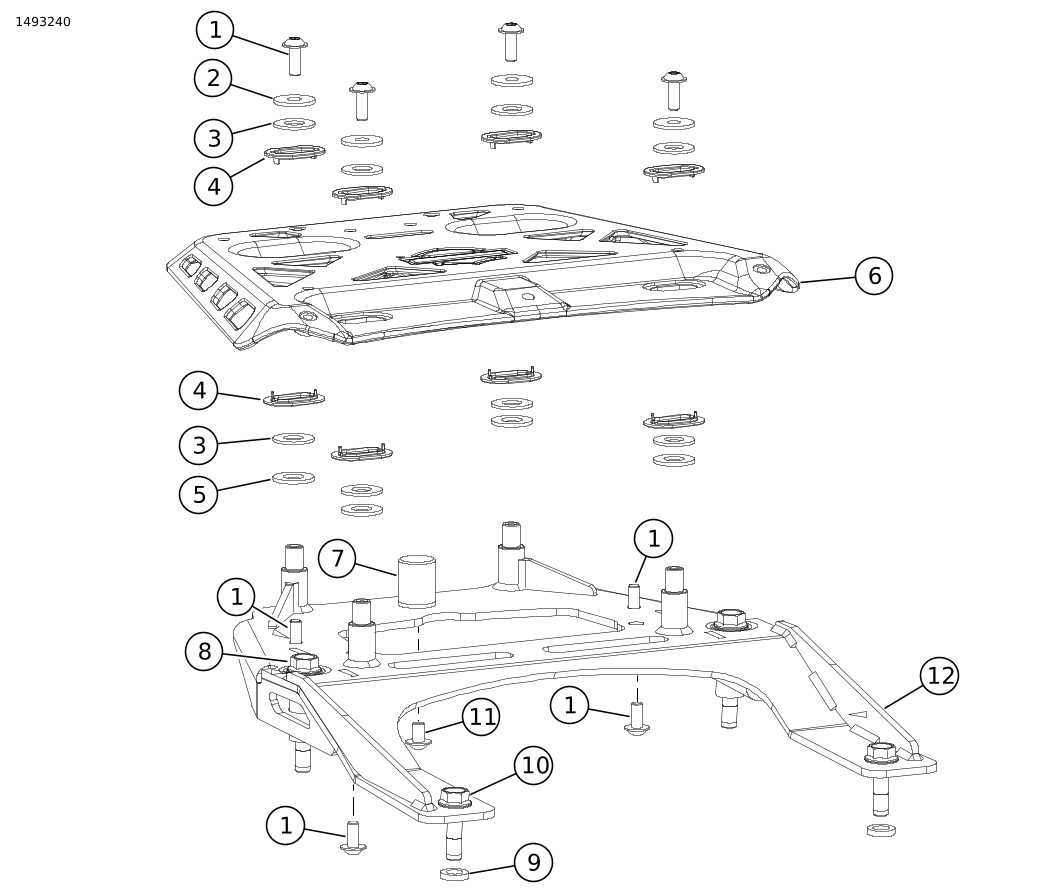

תרשים 1. תכולת הערכה: תושבת לארגז עילי
טבלה 2. תכולת הערכה: תושבת לארגז עילי
 | יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב. | ||||
|---|---|---|---|---|---|
פריט | כמות | תיאור | מספר חלק | הערות | |
 | 1 | 8 | בורג עם ראש כפתור מאוגן, M6 x 1.0 x 16 | 10200924 | |
| 2 | 4 | דסקית, שטוחה, M6 | 53000800_17 | חלק מערכת השירות (מס' חלק 53000902) |
| 3 | 8 | דסקית, פלסטיק | 53000800_12 | חלק מערכת השירות (מס' חלק 53000902) |
| 4 | 8 | מסילת פלסטיק | 53000800_09 | חלק מערכת השירות (מס' חלק 53000902) |
| 5 | 4 | דסקית, ייעודית, M10 | 53000800_27 | חלק מערכת השירות (מס' חלק 53000902) |
| 6 | 1 | לוח עליון | 53000850 | |
| 7 | 1 | רפידה | 53000918 | לא יטופל בנפרד |
| 8 | 2 | בורג אוגן משושה, M8 x 60 | 10201265 | |
| 9 | 2 | תותב מרווח | 12400219 | |
| 10 | 2 | בורג אוגן משושה, M8 x 30 | 10201294 | |
| 11 | 1 | בורג עם ראש כפתור מאוגן, M6 x 1.0 x 10 | 10201050 | |
| 12 | 1 | תושבת התקנה | 53000844 | לא יטופל בנפרד |
כללי
דגמים
למידע על ההתאמה לדגמים ניתן לעיין בקטלוג הקמעונאי של חלקים ואביזרים (Parts and Accessories) (P&A) או בדף "Parts and Accessories" (חלקים ואביזרים) באתר www.harley-davidson.com .
ודא שאתה משתמש בגרסה העדכנית ביותר של דף ההוראות. היא זמינה ב: h-d.com/isheets
יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.
דרישות התקנה
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. יש צורך במדריך הטיפולים לאופנועים מהשנה ומהדגם המסוימים לצורך ההתקנה הזו. ניתן לקבל אותו דרך:
- סוכנות של Harley-Davidson.
- פורטל המידע על תיקונים של Harley-Davidson (H-D Service Information Portal): הגישה היא למנויים; מכיל מידע עבור רוב דגמי שנת 2001 והדגמים החדשים יותר. למידע נוסף ראה את השאלות הנפוצות על מנויים .
הכנה
| 1. | איור 2 הסר את המושב האחורי לנוסע (1) ואת המושב (2). עיין במדריך הטיפולים. |
| 1 | מושב אחורי לנוסע |
| 2 | מושב קדמי |

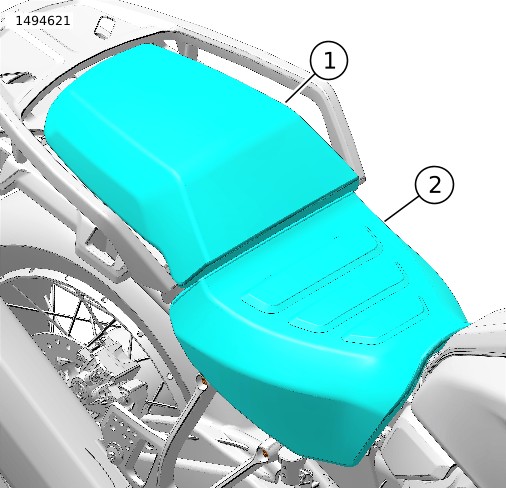

תרשים 2. מושב
הסר
הערה
רתמת החיווט של האור האחורי וכבל סוגר הנעילה מחוברים לבסיס ידית האחיזה בעזרת אזיקונים.
| 1. | איור 3 הסר את הברגים של בסיס ידית האחיזה (3). | |
| 2. | איור 4 הסר את האזיקונים והשלך אותם (2). | |
| 3. | איור 4 הסר את האור האחורי (3). a. ניתוק המחבר של האור האחורי (5) b. איור 3 הסר את הברגים (1). | |
| 4. | איור 4 הסר את סוגר הנעילה של המושב (6). a. איור 3 הסר את בורגי סוגר הנעילה של המושב (2). | |
| 5. | איור 4 הסר את ידית האחיזה (1) מבסיס ידית האחיזה (7). a. הסר את בורג ידית האחיזה (4). | |
| 6. | איור 5 קדח חורי מרווח (1). a. קדח ארבעה חורים מובילים. Diameter: 3 mm (0.125 in) b. קדח ארבעה חורים. Diameter: 20 mm (0,787 in) |
| 1 | בורג אור אחורי (3) |
| 2 | בורג סוגר נעילה של המושב (2) |
| 3 | בורג של בסיס ידית האחיזה (4) |
| 4 | ידית אחיזה |
| 5 | בסיס ידית האחיזה |

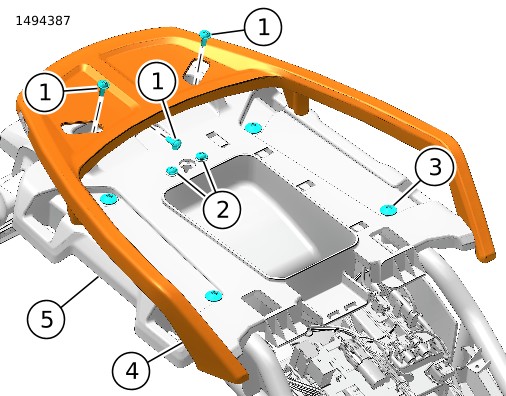

תרשים 3. אחיזת יד
| 1 | ידית אחיזה |
| 2 | אזיקון (4) |
| 3 | אור אחורי |
| 4 | בורג ידית האחיזה (5) |
| 5 | מחבר אור אחורי |
| 6 | תפס מושב |
| 7 | בסיס ידית האחיזה |

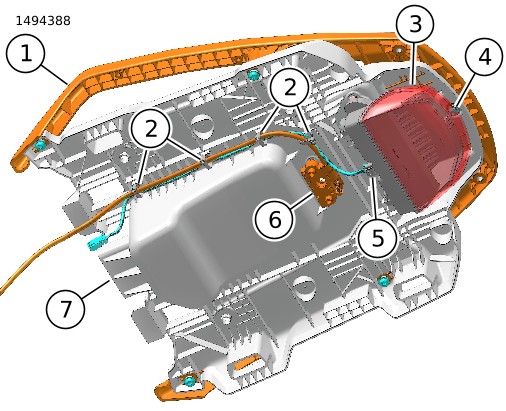

תרשים 4. פירוק בסיס ידית האחיזה
| 1 | חור בקוטר 20 מ"מ (4) |

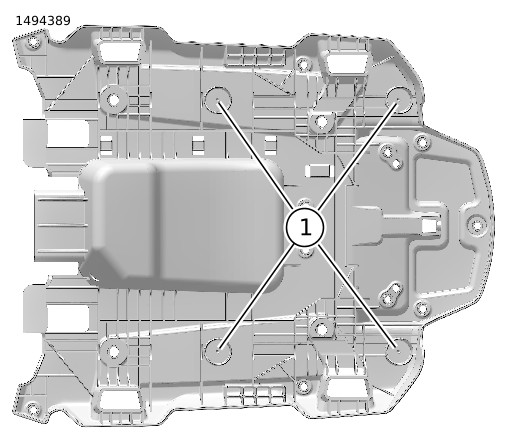

תרשים 5. חורים של בסיס ידית האחיזה
התקנה
| 1. | איור 4 התקן את סוגר הנעילה של המושב (6). a. איור 6 התקן את בורגי סוגר הנעילה של המושב (3). הדק. מומנט: 8–10 N·m (5,9–7,4 ft-lbs) בורגי סוגר הנעילה של המושב | |
| 2. | איור 4 התקן את האור האחורי (3). a. איור 6 התקן את בורגי האור האחורי (2). הדק. מומנט: 7–9 N·m (5,2–6,6 ft-lbs) בורגי האור האחורי b. חיבור מחבר האור האחורי (5) | |
| 3. | איור 4 נתב את כבל סוגר הנעילה של המושב ואת רתמת החיווט של האור האחורי. אבטח בעזרת אזיקונים חדשים (2). | |
| 4. | איור 6 התקן את בסיס ידית האחיזה (1). a. התקן את הברגים של בסיס ידית האחיזה (4). הדק. מומנט: 28,5–32,5 N·m (21,0–24,0 ft-lbs) בורגי בסיס ידית האחיזה | |
| 5. | איור 8 התקן את הרפידה (2) ואת הבורג (1) בתושבת ההתקנה (3). a. הדק את הבורג (1). מומנט: 9–11,5 N·m (6,6–8,5 ft-lbs) בורג רפידה | |
| 6. | איור 7 התקן את תותבי המרווח (2) בבסיס ידית האחיזה (1). | |
| 7. | איור 8 התקן את תושבת ההתקנה (3). | |
| 8. | איור 10 התקן את ידית האחיזה (2). a. התקן את הברגים באופן רופף (1) בשני הצדדים. b. איור 9 חבר את בסיס ידית האחיזה לבורגי ידית האחיזה (4). c. הדק את כל הברגים. מומנט: 7–8 N·m (5,2–5,9 ft-lbs) בורגי ידית האחיזה | |
| 9. | הערה פעל לפי מומנט ההידוק להתקנת הלוח העליון. התכנון של הארגז העילי מאפשר תנועה של הארגז העילי מצד לצד. אם אין פועלים בהתאם להנחיות עלול להיגרם נזק לרכיבים. a. התקן את הדסקיות הייעודיות (6), דסקיות הפלסטיק (5) ומסילות הפלסטיק (4) בתושבת ההתקנה (7). b. התקן את הלוח העליון (8). c. התקן את מסילות הפלסטיק (4), דסקיות הפלסטיק (3), הדסקיות השטוחות (2) והברגים (1). d. הדק את הברגים (1). מומנט: 9,5 N·m (7,0 ft-lbs) בורגי הלוח העליון |
| 1 | בסיס ידית האחיזה |
| 2 | בורג אור אחורי (3) |
| 3 | בורג סוגר נעילה של המושב (2) |
| 4 | בורג של בסיס ידית האחיזה (4) |

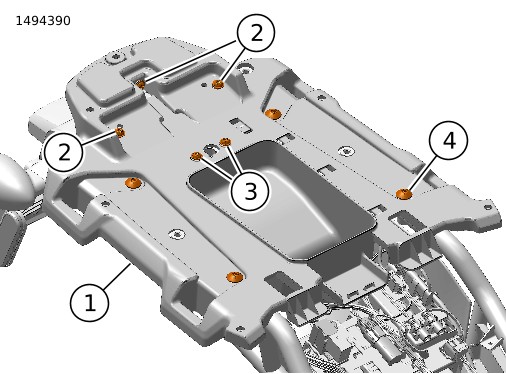

תרשים 6. התקנת בסיס ידית האחיזה
| 1 | בסיס ידית האחיזה |
| 2 | תותב מרווח (2) |

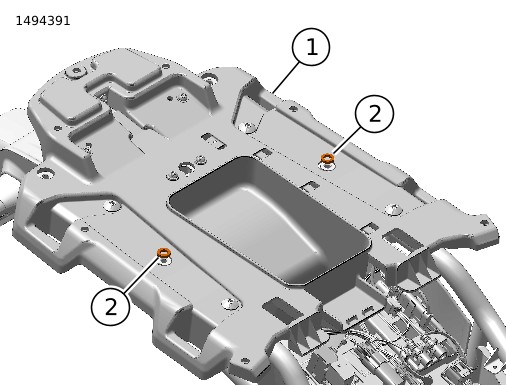

תרשים 7. תותבים מרווחים
| 1 | בורג |
| 2 | רפידה |
| 3 | תושבת התקנה |
| 4 | בורג M8 x 60 (2) |
| 5 | בורג M8 x 30 (2) |
| 6 | בסיס ידית האחיזה |

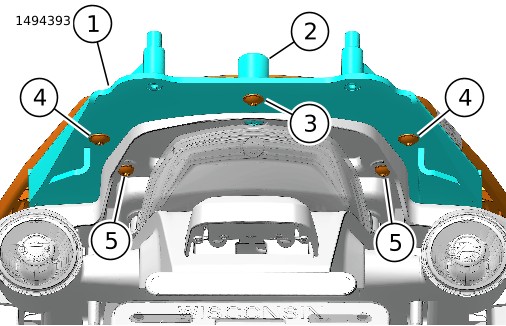

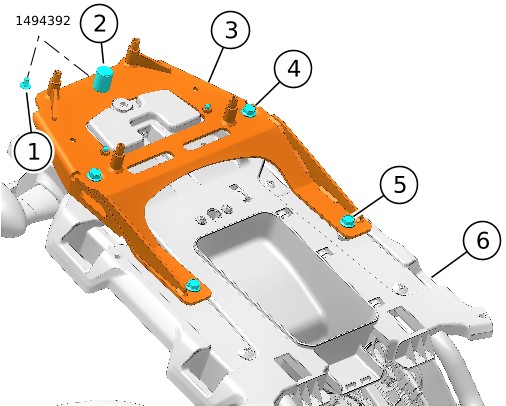

תרשים 8. מסגרת ההרכבה
| 1 | תושבת התקנה |
| 2 | רפידה |
| 3 | בורג |
| 4 | חיבור בסיס ידית האחיזה לבורג ידית האחיזה (2) |
| 5 | חיבור בסיס ידית האחיזה לבורג תושבת ההתקנה (2) |

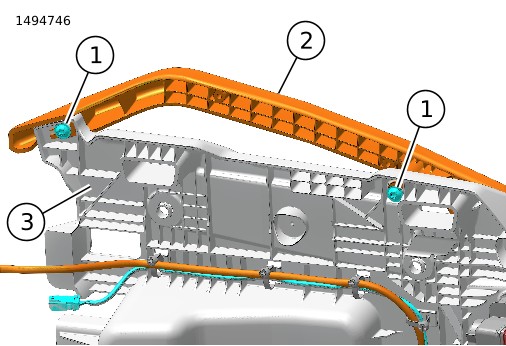

תרשים 9. בורגי תושבת אחורית
| 1 | בורג (2) |
| 2 | ידית אחיזה |
| 3 | בסיס ידית האחיזה |
תרשים 10. ידית אחיזה
| 1 | בורג (4) |
| 2 | דסקית שטוחה ( 4) |
| 3 | דסקית פלסטיק (4) |
| 4 | מסילת פלסטיק (8) |
| 5 | דסקית פלסטיק (4) |
| 6 | דסקית ייעודית (4) |
| 7 | תושבת התקנה |
| 8 | לוח עליון |

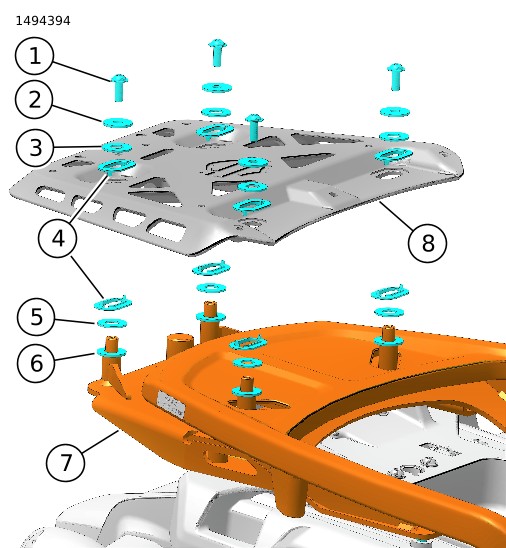

תרשים 11. אביזרי התקנה וחיבור של הלוח העליון
סיום
| 1. | איור 2 התקן את המושב (2) ואת המושב האחורי לנוסע (1). לאחר התקנת המושב, משוך אותו כלפי מעלה כדי לוודא שהוא מאובטח. עיין במדריך הטיפולים. |
