KIT DUDUKAN KOTAK ATAS

941000512022-02-24

INFORMASI UMUM

Tabel 1. Informasi Umum

Kit	Alat-alat yang Disarankan	Level Keahlian⁽¹⁾
53000800	Kaca Mata Pelindung, Kunci Torsi

(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai

ISI KIT

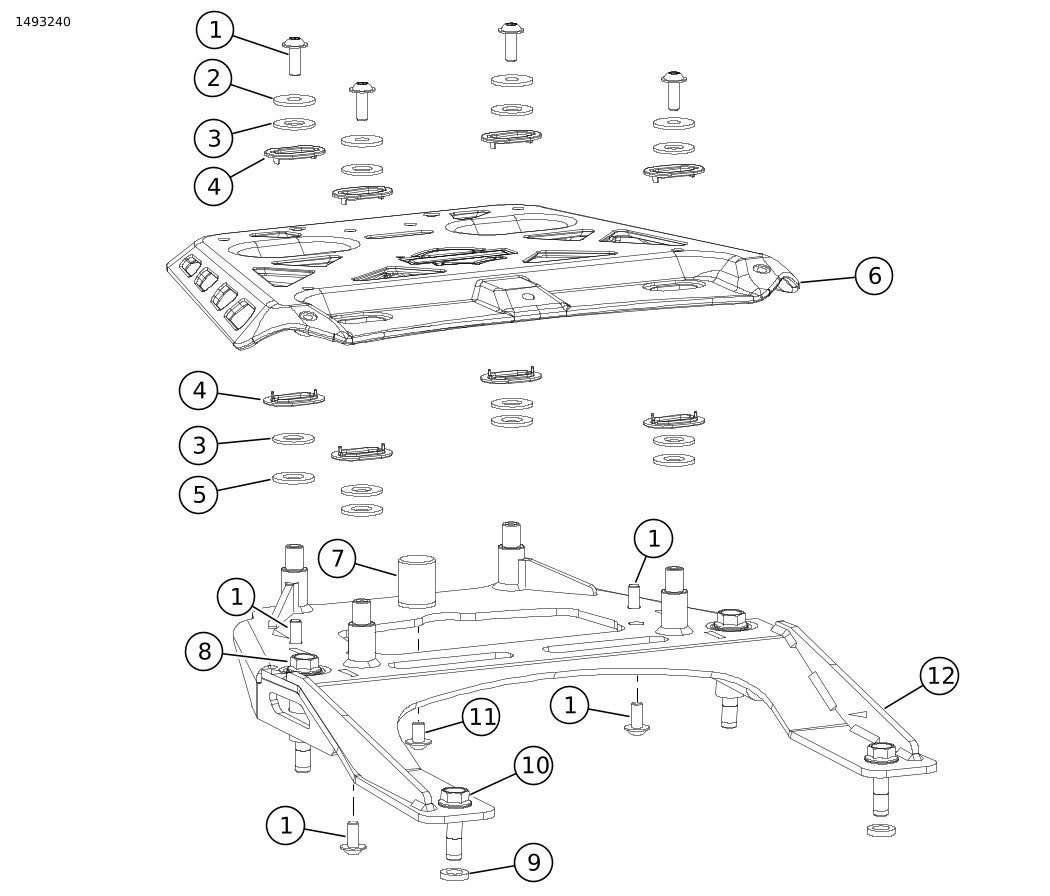

Gambar 1. Isi Kit: Dudukan Kotak Atas

Tabel 2. Isi Kit: Dudukan Kotak Atas

Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan.
Item	Jumlah	Deskripsi	No. Komponen	Catatan
1	8	Sekrup flensa kepala kancing, M6 x 1.0 x 16	10200924
2	4	Cincin, datar, M6	53000800_17	Komponen dari kit servis (Komponen No. 53000902)
3	8	Cincin, plastik	53000800_12	Komponen dari kit servis (Komponen No. 53000902)
4	8	Slide plastik	53000800_09	Komponen dari kit servis (Komponen No. 53000902)
5	4	Cincin, kustomisasi, M10	53000800_27	Komponen dari kit servis (Komponen No. 53000902)
6	1	Pelat atas	53000850
7	1	Bumper	53000918	Tidak diservis satu per satu
8	2	Sekrup flensa heksagon, M8 x 60	10201265
9	2	Spacer	12400219
10	2	Sekrup flensa heksagon, M8 x 30	10201294
11	1	Sekrup flensa kepala kancing, M6 x 1.0 x 10	10201050
12	1	Braket pemasangan	53000844	Tidak diservis satu per satu

UMUM

Model

Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .

Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets

Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.

Persyaratan Pemasangan

PERINGATAN

Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)

CATATAN

Lembar instruksi ini merujuk pada informasi manual servis. Manual servis tahun sepeda motor dan model sepeda motor dibutuhkan untuk pemasangan ini dan tersedia dari:

Dealer Harley-Davidson.
Portal Informasi Layanan H-D, akses berbasis langganan untuk sebagian besar model mulai tahun 2001 dan yang lebih baru. Lihat Pertanyaan Umum tentang Berlangganan untuk informasi lebih lanjut.

PERSIAPAN

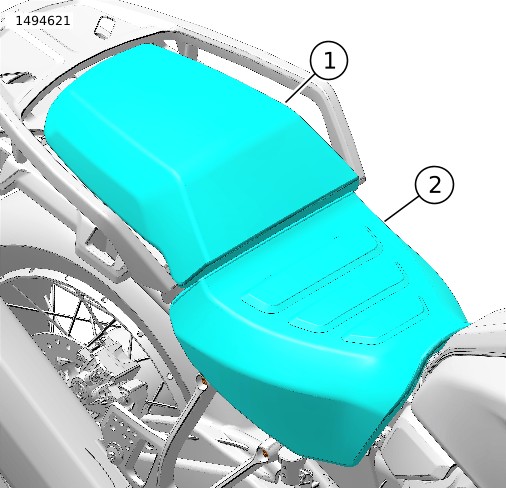

Lihat Gambar 2. Lepas sadel penumpang (1) dan sadel depan (2). Lihat manual servis.

1	Sadel Penumpang
2	Sadel Depan

Gambar 2. Jok

PELEPASAN

CATATAN

Harnes lampu belakang dan kait kabel dipasang ke dasar pegangan dengan pengikat kabel.

1.	Lihat Gambar 3. Lepas sekrup dasar pegangan (3).
2.	Lihat Gambar 4. Lepas dan buang tali kabel (2).
3.	Lihat Gambar 4. Lepas lampu belakang (3). a. Lepaskan konektor lampu belakang (5) b. Lihat Gambar 3. Lepaskan sekrup (1).
4.	Lihat Gambar 4. Lepaskan kait sadel (6). a. Lihat Gambar 3. Lepas sekrup kait sadel (2).
5.	Lihat Gambar 4. Lepas pegangan (1) dari dasar pegangan (7). a. Lepas sekrup pegangan (4).
6.	Lihat Gambar 5. Bor lubang jarak (1). a. Bor empat lubang pemandu. Diameter: 3 mm (0.125 in) b. Bor empat lubang. Diameter: 20 mm (0,787 in)

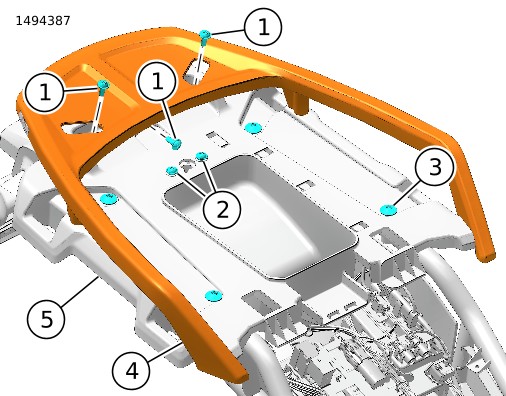

1	Sekrup lampu belakang (3)
2	Sekrup kait sadel (2)
3	Sekrup dasar pegangan (4)
4	Pegangan
5	Dasar pegangan

Gambar 3. Pegangan Tangan

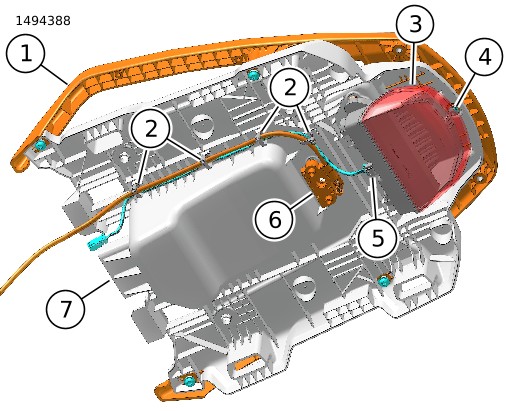

1	Pegangan
2	Tali strap kabel (4)
3	Lampu belakang
4	Sekrup pegangan (5)
5	Konektor lampu belakang
6	Pengait sadel
7	Dasar pegangan

Gambar 4. Bongkar Dasar Pegangan

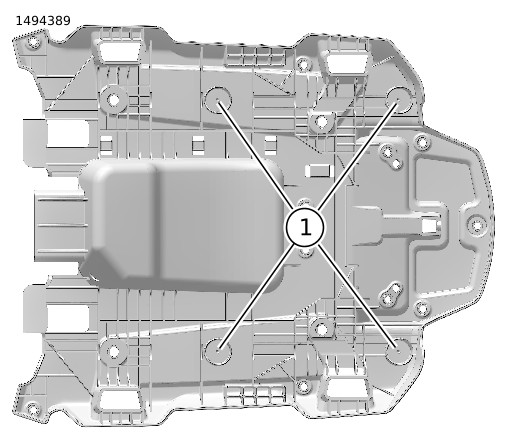

1	Lubang 20 mm (4)

Gambar 5. Lubang Dasar Pegangan

PASANG

1.	Lihat Gambar 4. Pasang kait sadel (6). a. Lihat Gambar 6. Pasang sekrup kait sadel (3). Kencangkan. Torque: 8–10 N·m (5,9–7,4 ft-lbs) Sekrup kait sadel
2.	Lihat Gambar 4. Pasang lampu belakang (3). a. Lihat Gambar 6. Pasang sekrup lampu belakang (2). Kencangkan. Torque: 7–9 N·m (5,2–6,6 ft-lbs) Sekrup lampu belakang b. Hubungkan konektor lampu belakang (5)
3.	Lihat Gambar 4. Rutekan kabel kait sadel dan harnes lampu ekor. Kencangkan dengan tali kabel baru (2).
4.	Lihat Gambar 6. Pasang dasar pegangan (1). a. Pasang sekrup dasar pegangan (4). Kencangkan. Torque: 28,5–32,5 N·m (21,0–24,0 ft-lbs) Sekrup dasar pegangan
5.	Lihat Gambar 8. Pasang bumper (2) dan sekrup (1) ke braket dudukan (3). a. Kencangkan sekrup (1). Torque: 9–11,5 N·m (6,6–8,5 ft-lbs) Sekrup bumper
6.	Lihat Gambar 7. Pasang spacer (2) ke dasar pegangan (1).
7.	Lihat Gambar 8. Pasang braket dudukan (3). a. Pasang sekrup secara longgar (4, 5). b. Lihat Gambar 9. Pasang dasar pegangan ke sekrup braket dudukan (5). Kencangkan. Torque: 9–11,5 N·m (6,6–8,5 ft-lbs) Pasang dasar pegangan ke sekrup braket dudukan c. Lihat Gambar 8. Kencangkan sekrup (4, 5). Torque: 32,5 N·m (24,0 ft-lbs) Sekrup braket dudukan
8.	Lihat Gambar 10. Pasang pegangan (2). a. Pasang sekrup (1) secara longgar di kedua sisi. b. Lihat Gambar 9. Pasang dasar pegangan ke sekrup pegangan (4). c. Kencangkan semua sekrup. Torque: 7–8 N·m (5,2–5,9 ft-lbs) Sekrup pegangan
9.	CATATAN Ikuti spesifikasi torsi untuk pemasangan pelat atas. Bagasi atas akan memiliki beberapa gerakan sisi ke sisi sesuai desain. Kegagalan untuk mengikuti petunjuk dapat mengakibatkan kerusakan komponen. Lihat Gambar 11. Pasang pelat atas. a. Pasang cincin kustomisasi (6), cincin plastik (5) dan slide plastik (4) ke braket dudukan (7). b. Pasang pelat atas (8). c. Pasang slide plastik (4), cincin plastik (3), cincin datar (2) dan sekrup (1). d. Kencangkan sekrup (1). Torque: 9,5 N·m (7,0 ft-lbs) Sekrup pelat atas

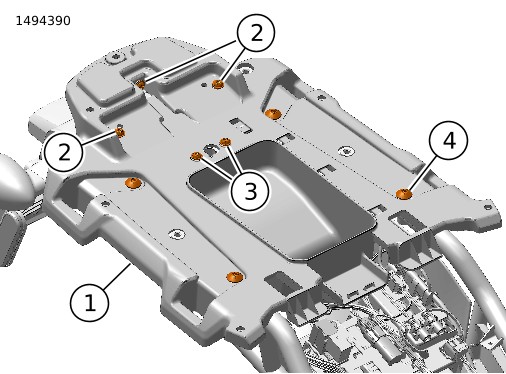

1	Dasar pegangan
2	Sekrup lampu belakang (3)
3	Sekrup kait sadel (2)
4	Sekrup dasar pegangan (4)

Gambar 6. Pasang Dasar Pegangan

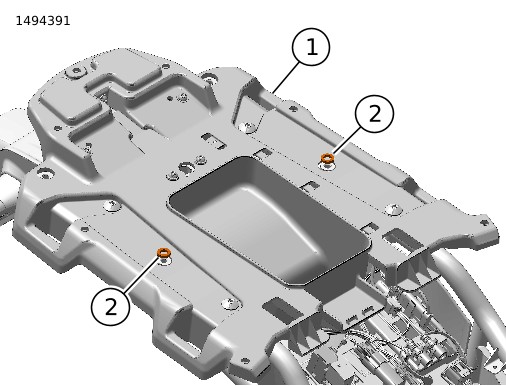

1	Dasar pegangan
2	Spacer (2)

Gambar 7. Spacer

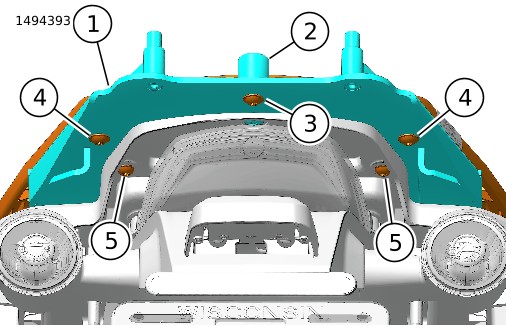

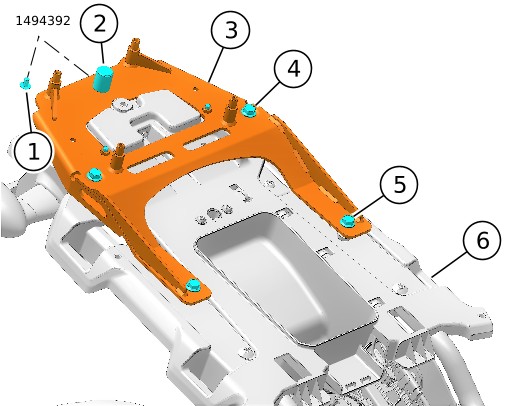

1	Sekrup
2	Bumper
3	Braket pemasangan
4	Sekrup M8 x 60 (2)
5	Sekrup M8 x 30 (2)
6	Dasar pegangan

Gambar 8. Braket Pemasangan

1	Braket pemasangan
2	Bumper
3	Sekrup
4	Dasar pegangan ke sekrup pegangan (2)
5	Dasar pegangan ke sekrup braket dudukan (2)

Gambar 9. Sekrup Dudukan Belakang

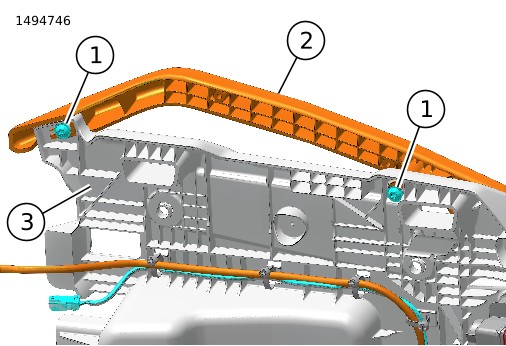

1	Sekrup (2)
2	Pegangan
3	Dasar pegangan

Gambar 10. Pegangan

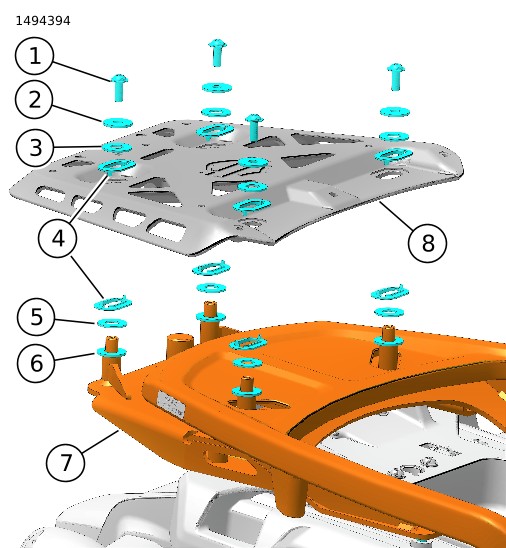

1	Sekrup (4)
2	Cincin datar (4)
3	Cincin plastik (4)
4	Slide plastik (8)
5	Cincin plastik (4)
6	Cincin kustomisasi (4)
7	Braket pemasangan
8	Pelat atas

Gambar 11. Perangkat Keras Pelat Atas

SELESAI

Lihat Gambar 2. Pasang sadel depan (2) dan sadel penumpang (1). Setelah memasang jok, pastikan jok terpasang kencang dengan menariknya ke atas. Lihat manual servis.
