KIT SUPPORT DU REPOSE-PIED PASSAGER
941001852022-03-14
INFORMATIONS GÉNÉRALES
Tableau 1. Informations générales
Kits
Outils suggérés
Niveau de compétence(1)
50502192A
Lunettes de protection, clé dynamométrique
(1) Le serrage au couple de serrage ou l'utilisation d'autres outils et techniques modérés est nécessaire
CONTENU DU KIT

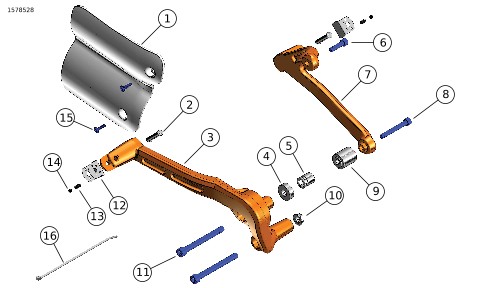

Figure 1. Contenu du kit : Kit support du repose-pied passager
Tableau 2. Contenu du kit : Kit support du repose-pied passager
Vérifier que tous les éléments du kit sont présents avant d’installer ou de déposer des éléments du véhicule.
Article
Qté
Description
No de pièce
Notes
1
1
Protège-talon, passager, droit
50502263
2
2
Axe de chape, repose-pied pilote
50501782
3
1
Support, passager, droit
50502190
4
1
Entretoise droite
50502208
5
1
Réducteur fileté
47500051
6
1
Vis, M8 X 1,0 X 30 mm TORX, avec frein filet, T45 (zinc)
10201109
7
1
Support, passager, gauche
50502191
8
1
Vis, M8 X 1,25 X 60 mm TORX, avec frein filet, T45 (zinc)
10201111
9
1
Entretoise gauche
50502209
10
1
Contre-écrou
10100045
11
2
Vis, M10 X 1,5 X 95 mm TORX, avec frein filet, T50 (zinc)
10201110
12
2
Plaque
50502231
13
2
Ressort, détente
50500706
14
2
Bille de détente
50500707
15
2
Vis, M5
10201299
16
1
Serre-câbles
10006
GÉNÉRALITÉS
Modèles
Assurez-vous que la version la plus récente de la feuille d'instructions est utilisée. Version disponible à : h-d.com/isheets
Contacter le Harley-Davidson Customer Support Center au 1-800-258-2464 (États-Unis uniquement) ou 1-414-343-4056.
Exigences relatives à la pose
AVERTISSEMENT
La sécurité du conducteur et du passager dépend de la pose correcte de ce kit. Suivre les procédures du manuel d’entretien approprié. Si l'opérateur ne possède pas les compétences requises ou les outils appropriés pour effectuer la procédure, la pose doit être confiée à un concessionnaire Harley-Davidson. Une pose incorrecte de ce kit risque de causer la mort ou des blessures graves. (00333b)
REMARQUE
Cette fiche d'instructions renvoie aux informations du manuel d'entretien. Un manuel d’entretien correspondant à l’année modèle de la moto est nécessaire pour ce montage. Il est disponible auprès des sources suivantes :
Ces articles sont disponibles chez votre concessionnaire Harley-Davidson :
L’achat distinct du kit Harley-Davidson repose-pieds passager est nécessaire pour une installation complète.
DÉPOSE
1. Figure 2 Retirer Équipement d'origine (Équipement d'origine) les vis (2) de la protection d’échappement (1). Jeter les vis.
1Protection d’échappement
2Vis (2)
Figure 2.
POSE
1. Figure 3 Installer le protège-talon (1) et les vis (2). Serrer.
Couple : 5,2–7 N·m (4–5 ft-lbs)
2. Figure 4 Installer le support de repose-pied droit.
a. Installer le réducteur (3). Serrer.
Couple : 86–95 N·m (63–70 ft-lbs)
b. Installer l’entretoise (2), le support de repose-pied (1) et la vis longue (5).
c. Installer la vis longue (5) et l’écrou de blocage (4).
d. Serrer les vis.
Couple : 41 N·m (30 ft-lbs)
3. Figure 6 Installer le serre-câble (1) autour des conduites de frein.
a. Vérifier que les conduites de frein ne se touchent pas et ne frottent pas contre le support droit.
b. Couper toute longueur excédentaire de serre-câble.
4. Figure 5 Installer le support de repose-pied gauche.
a. Installer l’entretoise (4), le support de repose-pied gauche (2) et la vis longue (3).
b. Installer la vis courte (1).
c. Serrer les vis (1,3).
Couple : 35 N·m (26 ft-lbs)
5. Installer les repose-pieds.
a. Voir Repose-pieds pilote dans le manuel d’entretien.
b. Voir les Exigences d’installation
REMARQUE
Tableau 2 La plaque d'arrêt (12) permet deux emplacements différents de repli des repose-pieds. Vérifier que les côtés gauche et droit utilisent les mêmes emplacements sur la plaque d’arrêt pour assurer un repli similaire des repose-pieds des deux côtés du véhicule.

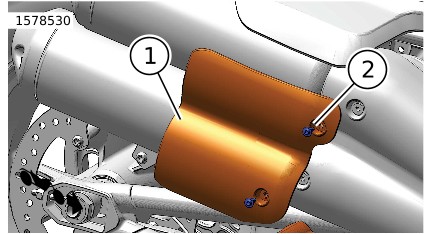

1Protège-talon
2Vis (2)
Figure 3.

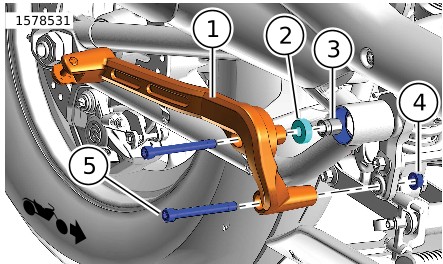

1Support de repose-pied, droit
2Entretoise
3Réducteur
4Contre-écrou
5Vis, longue (2)
Figure 4. Installation du support de repose-pied droit

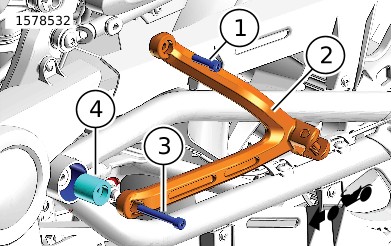

1Vis, courte
2Support de repose-pied gauche
3Vis, longue
4Entretoise
Figure 5. Installation du support de repose-pied gauche
1Serre-câbles
Figure 6. Emplacement du serre-câbles
