KIT SOSTEGNO DELLA PEDALINA POGGIAPIEDI DEL PASSEGGERO
941001852022-03-14
INFORMAZIONI GENERALI
Tabella 1. Informazioni generali
Kit | Attrezzi consigliati | Livello di abilità(1) |
|---|---|---|
50502192A | Occhiali di protezione, chiave dinamometrica |  |
(1) Si richiedono serraggi ai valori di coppia specificati, una abilità tecnica discreta e l’uso di attrezzatura comune
CONTENUTO DEL KIT

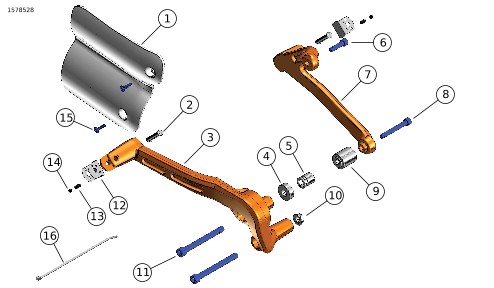

Figura 1. Contenuto del kit: Kit sostegno della pedalina poggiapiedi del passeggero
Tabella 2. Contenuto del kit: Kit sostegno della pedalina poggiapiedi del passeggero
 | Verificare che tutti i contenuti siano presenti nel kit prima di installare o rimuovere elementi dal veicolo. | ||||
|---|---|---|---|---|---|
Articolo | Q.tà | Descrizione | Part Number | Note | |
 | 1 | 1 | Paratacco, passeggero, destro | 50502263 | |
| 2 | 2 | Perno a testa piana, pedalina poggiapiedi del pilota | 50501782 | |
| 3 | 1 | Staffa, passeggero, destra | 50502190 | |
| 4 | 1 | Distanziale, destro | 50502208 | |
| 5 | 1 | Riduttore, filettato | 47500051 | |
| 6 | 1 | Vite, M8 X 1.0 X 30mm TORX, con frenafiletti, T45 (zinco) | 10201109 | |
| 7 | 1 | Staffa, passeggero, sinistra | 50502191 | |
| 8 | 1 | Vite, M8 X 1.25 X 60mm TORX, con frenafiletti, T45 (zinco) | 10201111 | |
| 9 | 1 | Distanziale, sinistro | 50502209 | |
| 10 | 1 | Dado bloccante | 10100045 | |
| 11 | 2 | Vite, M10 X 1.5 X 95mm TORX, con frenafiletti, T50 (zinco) | 10201110 | |
| 12 | 2 | Piastra | 50502231 | |
| 13 | 2 | Molla di arresto | 50500706 | |
| 14 | 2 | Sfera di arresto | 50500707 | |
| 15 | 2 | Vite, M5 | 10201299 | |
| 16 | 1 | Fascetta fermacavi | 10006 | |
GENERALE
Modelli
Verificare di stare utilizzando la versione più aggiornata del libretto di istruzioni. È disponibile presso: h-d.com/isheets
Contattare il centro di assistenza clienti Harley-Davidson al numero 1-800-258-2464 (solo USA) o 1-414-343-4056.
Requisiti di installazione
AVVERTENZALa sicurezza del pilota e del passeggero dipende dalla corretta installazione di questo kit. Attenersi alle procedure appropriate illustrate nel manuale di manutenzione. Se non si è in grado di eseguire la procedura o non si dispone degli attrezzi adeguati, rivolgersi a un concessionario Harley-Davidson per l’installazione. Un’installazione non corretta di questo kit può causare lesioni gravi o mortali. (00333b)
NOTA
Questo foglio di istruzioni fa riferimento alle informazioni contenute nel manuale di manutenzione. Per questa installazione è necessario consultare il manuale di manutenzione della motocicletta del relativo anno e modello, che è disponibile:
- Presso un concessionario Harley-Davidson.
- Sul Portale delle informazioni di assistenza H-D, accessibile previa iscrizione, e disponibile per la maggior parte dei modelli dal 2001 in poi. Per ulteriori informazioni vedere Domande frequenti sulle iscrizioni .
Questi prodotti sono disponibili presso il tuo concessionario Harley-Davidson:
Per completare l’installazione è necessario l’acquisto separato del kit poggiapiedi del passeggero Harley-Davidson.
RIMOZIONE
| 1. | Figura 2 Rimuovere Ricambio originale (Componente originale) le viti (2) dal parapolvere per lo scarico (1). Eliminare le viti. |
| 1 | Parapolvere per lo scarico |
| 2 | Vite (2) |
Figura 2.
INSTALLAZIONE
| 1. | Figura 3 Installare paratacco (1) e viti (2). Serrare. Coppia: 5,2–7 N·m (4–5 ft-lbs) | |
| 2. | Figura 4 Installare la staffa della pedalina poggiapiedi destra. a. Installare il riduttore (3). Serrare. Coppia: 86–95 N·m (63–70 ft-lbs) b. Installare il distanziale (2), la staffa della pedalina poggiapiedi (1) e la vite lunga (5). c. Installare la vite lunga (5) e il controdado (4). d. Serrare le viti. Coppia: 41 N·m (30 ft-lbs) | |
| 3. | Figura 6 Installare la fascetta fermacavi (1) intorno alle tubazioni dei freni. a. Verificare che le tubazioni dei freni non tocchino e sfregino contro il sostegno destro. b. Tagliare la lunghezza in eccesso della fascetta fermacavi. | |
| 4. | Figura 5 Installare la staffa della pedalina poggiapiedi sinistra. a. Installare il distanziale (4), la staffa della pedalina poggiapiedi sinistra (2) e la vite lunga (3). b. Installare la vite corta (1). c. Serrare le viti (1,3). Coppia: 35 N·m (26 ft-lbs) | |
| 5. | Installare le pedaline poggiapiedi. a. Vedere Poggiapiedi del Pilota nel manuale di manutenzione. b. Vedere i requisiti di installazione. |
NOTA
Tabella 2 La piastra di arresto (12) consente due diverse posizioni di piegatura della pedalina poggiapiedi. Verificare che entrambi i lati sinistro e destro utilizzino le stesse posizioni sulla piastra di arresto per garantire un ripiegamento simile della pedalina poggiapiedi sul veicolo.

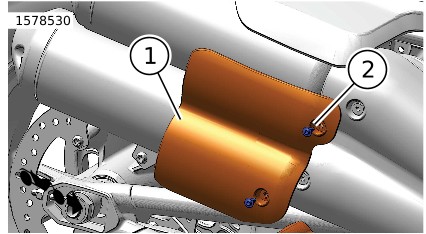

| 1 | Paratacco |
| 2 | Vite (2) |
Figura 3.

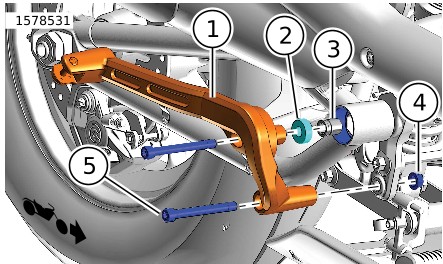

| 1 | Staffa della pedalina poggiapiedi, destra |
| 2 | Distanziale |
| 3 | Riduttore |
| 4 | Dado bloccante |
| 5 | Vite, lunga (2) |
Figura 4. Installazione della staffa della pedalina poggiapiedi destra

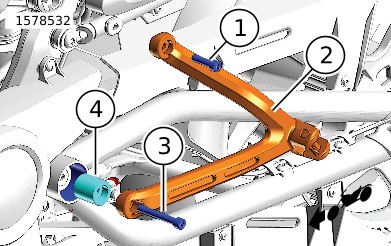

| 1 | Vite, corta |
| 2 | Staffa della pedalina poggiapiedi, sinistra |
| 3 | Vite, lunga |
| 4 | Distanziale |
Figura 5. Installazione della staffa della pedalina poggiapiedi sinistra
| 1 | Fascetta fermacavi |
Figura 6. Locazione della fascetta fermacavi
