KIT PENUTUP KOPLING
941000412023-01-11
INFORMASI UMUM
Tabel 1.
Kit | Alat-alat yang Disarankan | Level Keahlian(1) |
|---|---|---|
14101389, 14101390, 14101402, 14101443 | Kaca Mata Pelindung, Kunci Torsi |  1 Kunci pas warna gelap |
(1) Hanya memerlukan alat dan teknik sederhana
ISI KIT

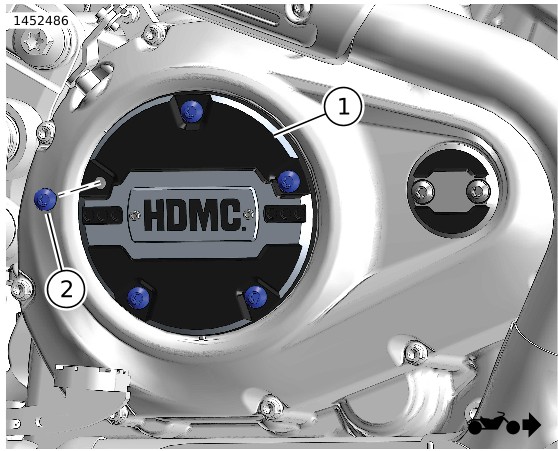

Gambar 1. Isi Kit: Kit Penutup Kopling
Tabel 2. Isi Kit: Kit Penutup Kopling
 | Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan. | ||||
|---|---|---|---|---|---|
Item | Jumlah | Deskripsi | No. Komponen | Catatan | |
 | 1 | 1 | penutup kopling | Tidak dijual terpisah | |
| 2 | 5 | Sekrup | 10201067 | |
UMUM
Model
Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
PELEPASAN
CATATAN
Berhati-hatilah agar cat atau permukaan tidak tergores.
| 1. | Buka penutup kopling Peralatan Asli (OE) menggunakan alat pencungkil plastik atau tali pancing. |
PASANG
CATATAN
Pasang sekrup hanya dengan penutup kopling yang telah disediakan untuk mencegah kerusakan permanen pada penutup primer.
Tidak disarankan untuk membongkar penutup kopling setelah pemasangan. Penutup ini tidak ditujukan untuk pemasangan lain.
| 1. | Gambar 1 Pasang penutup kopling (1). | |
| 2. | Sejajarkan lubang penutup kopling dengan lubang kotak kopling pada kendaraan. | |
| 3. | Gambar 2 Kencangkan dengan sekrup menggunakan urutan pola bintang. Kencangkan. Torque: 6,5–9 N·m (58–80 in-lbs) |
Gambar 2. Urutan Torsi (khusus)
PEMELIHARAAN
Kit 14101390 dan 14101402 mengandung aluminium terbuka. Lindungi aluminium terbuka dengan Tisu Pelindung Harley-Davidson (93600063), yang mengurangi korosi.
