ВСТАВКА НА КРЫШКУ ГЕНЕРАТОРА
941000452022-02-22
ОБЩАЯ ИНФОРМАЦИЯ
Таблица 1. Общие сведения
Комплекты | Предлагаемые инструменты | Уровень квалификации(1) |
|---|---|---|
25701164, 25701165, 25701181, 25701211 | Защитные очки, динамометрический ключ |  1 Темный ключ |
(1) Требуются самые простые инструменты и методы
СОСТАВ КОМПЛЕКТА
Рисунок 1. Содержимое комплекта Комплект крышки генератора
Таблица 2. Содержимое комплекта Комплект крышки генератора
 | Перед установкой или снятием элементов с транспортного средства убедитесь, что в комплекте присутствуют все компоненты. | ||||
|---|---|---|---|---|---|
Позиция | Кол-во | Описание | № детали | Примечание | |
 | 1 | 1 | Крышка генератора | Не продается отдельно | |
| 2 | 1 | Уплотнительное кольцо | 25700982 | |
Позиции, упомянутые в тексте, но не включенные в комплект | |||||
| A | 2 | |||
ОБЩИЕ СВЕДЕНИЯ
Модели
Информацию о применимости к конкретным моделям см. в каталоге Запасные части и аксессуары (P&A) для розничной торговли или в разделе «Запасные части и аксессуары» на сайте www.harley-davidson.com .
Убедитесь, что вы используете самую последнюю версию инструкционной карты. Она доступна по адресу: h-d.com/isheets
Свяжитесь с центром поддержки клиентов Harley-Davidson по номеру телефона 1-800-258-2464 (только США) или 1-414-343-4056.
Требования к установке
ПРЕДУПРЕЖДЕНИЕОт правильной установки этого комплекта зависит безопасность водителя и пассажира. Соблюдайте требования процедур, приведенные в руководстве по техническому обслуживанию. Если у вас нет возможности выполнить данную процедуру или нет в наличии нужных инструментов, обратитесь к дилеру Harley-Davidson для выполнения установки. Неправильная установка этого комплекта может привести к серьезным травмам или смертельному исходу. (00333b)
СНИМИТЕ
ПРИМЕЧАНИЕ
Необходимо соблюдать осторожность, чтобы не поцарапать краску или поверхность.
| 1. | Рисунок 1 Выкрутите два винта (A) из крышки генератора. Сохраните винты. |
УСТАНОВКА
ПРИМЕЧАНИЕ
Перед покрытием уплотнительного кольца маслом убедитесь, что уплотнительное кольцо установлено надлежащим образом.
| 1. | Рисунок 2 Покройте уплотнительное кольцо (2) чистым маслом. | |
| 2. | Установите новую крышку-заглушку генератора (1). | |
| 3. | Рисунок 1
Закрепите оригинальными винтами (A).
Затяните. Крутящий момент: 5,3–7,5 N·m (47–66 in-lbs) |
| 1 | Крышка-заглушка генератора |
| 2 | Уплотнительное кольцо |

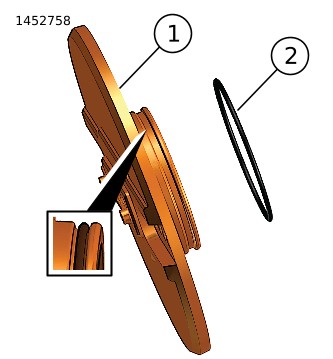

Рисунок 2. Установка уплотнительного кольца
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Комплекты 25700165 и 25701181 содержат элементы с открытым алюминием. Защитите открытый алюминий с помощью защитных салфеток Harley-Davidson (93600063), чтобы снизить возникновение коррозии.
