KIT BAUT BERKEPALA SCREAMIN' EAGLE MILWAUKEE-EIGHT
941002502021-08-02
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit
Alat-alat yang Disarankan
Level Keahlian(1)
10400069
Kaca Mata Pelindung, Kunci Torsi
(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai
ISI KIT

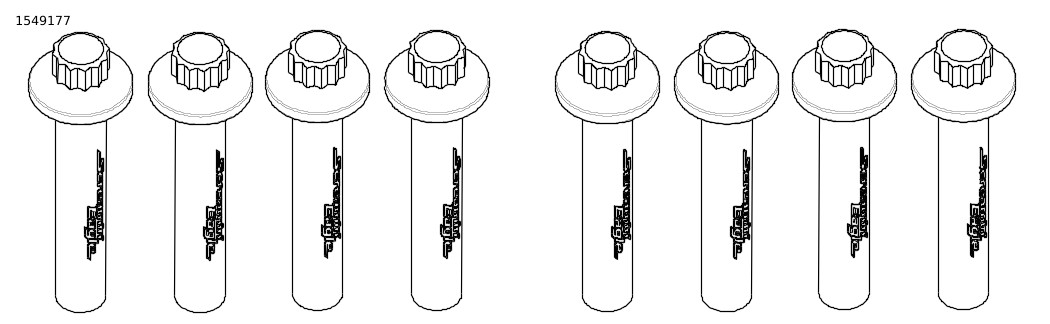

Gambar 1. Isi Kit: Kit Baut Berkepala Screamin' Eagle Milwaukee-eight
Tabel 2. Isi Kit: Kit Baut Berkepala Screamin' Eagle Milwaukee-eight
Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan.
Item
Jumlah
Deskripsi
No. Komponen
Catatan
8
Kit flensa mur kustom
Tidak dijual terpisah
Beri beberapa tetes oli di bawah kepala sebelum pemasangan.
UMUM
Model
Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
PERINGATAN
Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
    Semua item ini tersedia di dealer Harley-Davidson.
  • Mesin Milwaukee Eight 2017 dan setelahnya: Mungkin diperlukan pembelian terpisah Gasket Kepala Silinder Peralatan Asli (OE) (No. Komponen 16500305 atau 16500326).
  • Mesin Milwaukee Eight 2017 dan setelahnya: Mungkin diperlukan pembelian terpisah dari Gasket Kepala Metal Silinder Screamin' Eagle® (SE) .
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis tahun sepeda motor dan model sepeda motor dibutuhkan untuk pemasangan ini dan tersedia dari:
  • Dealer Harley-Davidson.
  • Portal Informasi Layanan H-D, akses berbasis langganan untuk sebagian besar model mulai tahun 2001 dan yang lebih baru. Lihat Pertanyaan Umum tentang Berlangganan untuk informasi lebih lanjut.
PERSIAPAN
CATATAN
Disarankan agar kepala gasket diganti jika permukaan sambungan telah terganggu oleh torsi permukaan.
1. Lepas kabel negatif baterai. Lihat manual servis.
PELEPASAN
CATATAN
Setelah melonggarkan mur pada flensa kepala silinder, gasket kepala silinder harus diganti.
1. Lepas kepala silinder. Lihat manual servis.
a. Lepas dan buang gasket kepala silinder dan mur flensa.
PASANG
1. Bersihkan semua permukaan gasket.
2. Bilas semua cairan pendingin dan saluran oli untuk menghilangkan kotoran yang tersisa.
3. Gambar 3 Pasang kepala silinder. Lihat manual servis.
a. Pasang gasket baru dengan nomor komponen menghadap ke atas.
b. Pasang kepala silinder pada pin dowel.
4. Pasang mur flensa kepala silinder baru .
CATATAN
JANGAN mengikuti spesifikasi torsi atau urutan pengencangan dalam manual servis untuk kit ini.
a. Oleskan oli mesin baru di bawah mur flensa kepala silinder (1).
b. Oleskan beberapa tetes ke kepala silinder tempat akan dipasang mur flensa (1).
c. Pasang mur flensa kepala silinder (1).
5. Gambar 2 Kencangkan mur kepala baru dalam lima langkah, mengikuti urutan yang ditentukan.
a. Kencangkan.
Torque: 27–40,5 N·m (20–30 ft-lbs) Mengencangkan mur kepala silinder langkah 1.
b. Longgarkan satu putaran penuh.
Torque: -360° (-360°) Mengencangkan mur kepala silinder langkah 2. Longgarkan satu putaran.
c. Kencangkan.
Torque: 12–15 N·m (9–11 ft-lbs) Mengencangkan mur kepala silinder langkah 3.
d. Kencangkan.
Torque: 34–37 N·m (25–27 ft-lbs) Mengencangkan mur kepala silinder langkah 4 untuk gasket kepala silinder OE.
Torque: 25–27 N·m (18–20 ft-lbs) Mengencangkan mur kepala silinder langkah 4 untuk gasket kepala silinder metal Screamin' Eagle.
e. Kencangkan sepenuhnya.
Torque: 85–95° () Mengencangkan mur kepala silinder langkah 5.
6. Selesaikan pemasangan kepala silinder dan komponen lainnya. Lihat manual servis.
Gambar 2. Urutan Pengencangan
1Mur flensa kepala (4)
2Kepala silinder
3Gasket
Gambar 3.
SELESAI
1. Sambungkan kabel negatif baterai. Lihat manual servis.
