КОМПЛЕКТ БОЛТОВ С ГОЛОВКОЙ SCREAMIN' EAGLE MILWAUKEE-EIGHT
941002502021-08-02
ОБЩАЯ ИНФОРМАЦИЯ
Таблица 1. Общие сведения
Комплекты | Предлагаемые инструменты | Уровень квалификации(1) |
|---|---|---|
10400069 | Защитные очки, динамометрический ключ |  |
(1) Требуется затяжка до значения крутящего момента или умеренное использование других инструментов и техник
СОСТАВ КОМПЛЕКТА

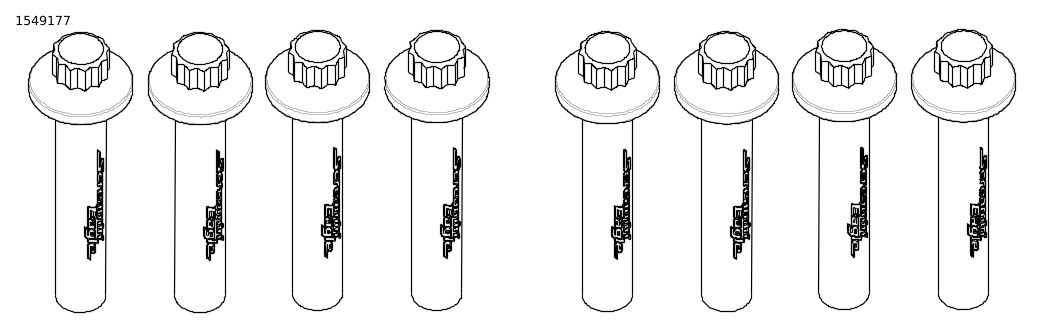

Рисунок 1. Содержимое комплекта Комплект болтов с головкой Screamin' Eagle Milwaukee-eight
Таблица 2. Содержимое комплекта Комплект болтов с головкой Screamin' Eagle Milwaukee-eight
 | Перед установкой или снятием элементов с транспортного средства убедитесь, что в комплекте присутствуют все компоненты. | ||||
|---|---|---|---|---|---|
Позиция | Кол-во | Описание | № детали | Примечание | |
 | 8 | Комплект кастомных фланцевых гаек | Не продается отдельно | Нанесите несколько капель масла под головку перед установкой. | |
ОБЩИЕ СВЕДЕНИЯ
Модели
Информацию о применимости к конкретным моделям см. в каталоге Запасные части и аксессуары (P&A) для розничной торговли или в разделе «Запасные части и аксессуары» на сайте www.harley-davidson.com .
Убедитесь, что вы используете самую последнюю версию инструкционной карты. Она доступна по адресу: h-d.com/isheets
Свяжитесь с центром поддержки клиентов Harley-Davidson по номеру телефона 1-800-258-2464 (только США) или 1-414-343-4056.
Требования к установке
ПРЕДУПРЕЖДЕНИЕОт правильной установки этого комплекта зависит безопасность водителя и пассажира. Соблюдайте требования процедур, приведенные в руководстве по техническому обслуживанию. Если у вас нет возможности выполнить данную процедуру или нет в наличии нужных инструментов, обратитесь к дилеру Harley-Davidson для выполнения установки. Неправильная установка этого комплекта может привести к серьезным травмам или смертельному исходу. (00333b)
- Двигатели Milwaukee Eight 2017 года выпуска и позднее: может потребоваться отдельная покупка Оригинальное оборудование (OE) прокладки головки цилиндра (№ по каталогу 16500305 или 16500326).
- Двигатели Milwaukee Eight 2017 года выпуска и позднее: может потребоваться отдельная покупка Screamin' Eagle® (SE) прокладки металлической головки цилиндра.
Эти позиции можно приобрести в дилерском центре Harley-Davidson.
ПРИМЕЧАНИЕ
В настоящей инструкционной карте приводится информация из руководства по техническому обслуживанию. Для установки требуется руководство по техническому обслуживанию для модели мотоцикла данного года, его можно получить:
- У дилера Harley-Davidson.
- На информационно-сервисном портале H-D — доступ на основе подписки для большинства моделей 2001 и последующих годов выпуска. Для получения дополнительной информации см. раздел Часто задаваемые вопросы о подписках .
ПОДГОТОВКА
ПРИМЕЧАНИЕ
Рекомендуется заменить
прокладку головки
, когда на поверхности сочленения образовался разрыв крутящего момента поверхности.
| 1. | Отсоедините отрицательный провод аккумуляторной батареи. См. руководство по техническому обслуживанию. |
СНИМИТЕ
ПРИМЕЧАНИЕ
После того, как ослаблены фланцевые гайки головки цилиндра, прокладку головки цилиндра следует заменить.
| 1. | Снимите головку цилиндра. См. руководство по техническому обслуживанию. a. Снимите и утилизируйте прокладку головки цилиндра и фланцевые гайки. |
УСТАНОВКА
| 1. | Очистите все поверхности прокладки. | |
| 2. | Тщательно промойте все жидкостные и масляные магистрали для удаления рыхлого мусора. | |
| 3. | Рисунок 3
установите головку цилиндра.
См. руководство по техническому обслуживанию. a.
Установите
новую
прокладку номером по каталогу вверх.
b. Установите головную головка цилиндра на направляющие штыри. | |
| 4. |
Установите
новые
фланцевые гайки головки цилиндра.
ПРИМЕЧАНИЕ НЕ
используйте крутящий момент или последовательность затяжки в руководстве по техническому обслуживанию для этого комплекта.
a.
Нанесите
новое
моторное масло под головку фланцевых гаек (1).
b. Нанесите несколько капель на головку цилиндра, где будет крепиться фланцевая гайка (1). c. Установите фланцевые гайки головки цилиндра (1). | |
| 5. | Рисунок 2
Затяните
новые
гайки головки в пять этапов согласно указанной последовательности.
a. Затяните. Крутящий момент: 27–40,5 N·m (20–30 ft-lbs) Затяжка гайки головки цилиндра, шаг 1. b. Ослабьте на один полный оборот. Крутящий момент: -360° (-360°) Затяжка гайки головки цилиндра, шаг 2. Ослабьте на один поворот. c. Затяните. Крутящий момент: 12–15 N·m (9–11 ft-lbs) Затяжка гайки головки цилиндра, шаг 3. d. Затяните. Крутящий момент: 34–37 N·m (25–27 ft-lbs) Затяжка гайки головки цилиндра, шаг 4 для прокладки головки цилиндра OE-исполнения. Крутящий момент: 25–27 N·m (18–20 ft-lbs) Затяжка гайки головки цилиндра, шаг 4 для прокладки металлической головки цилиндра Screamin' Eagle. e. Затяните до окончательного значения. Крутящий момент: 85–95° () Затяжка гайки головки цилиндра, шаг 5. | |
| 6. | Закончите установку головки цилиндра и оставшихся компонентов. См. руководство по техническому обслуживанию. |
Рисунок 2. Последовательность затяжки
| 1 | Гайка с буртиком для головки (4) |
| 2 | Головка цилиндра |
| 3 | Прокладка |
Рисунок 3.
ЗАВЕРШЕНИЕ
| 1. | Подсоедините «отрицательный» провод к аккумуляторной батарее. См. руководство по техническому обслуживанию. |
