KIT PENUTUP NAT GANDAR DEPAN
J046432021-08-02
UMUM
Nombor Kit
44116-07A, 44117-07A, 44148-07A, 43428-09, 43000026, 43000031, 43000046, 43000062, 43000064, 43000098, 43000123, 43000124, 43000177, 43000212
Model
Untuk maklumat perlengkapan model, lihat katalog runcit P&A atau seksyen Bahagian dan Aksesori di www.harley-davidson.com (Bahasa Inggeris sahaja).
Bahagian Tambahan Diperlukan
Pembelian berasingan dan pemasangan kit penyesuai penutup gandar depan (p/n 43000090) diperlukan untuk model Softail 2018 dan kemudian.
Kandungan Kit
Lihat Rajah 2 dan Jadual 1 .
PEMASANGAN
CATATAN
Penutup boleh dipasang tanpa melonggarkan nat gandar.
Penutup nat gandar dikhususkan menurut sisi bagi sesetengah kit. Kit 43000123, 43000124 menggunakan skru set saiz sama bagi kedua-dua sisi.
Memasang Penutup Tepi Nat Gandar
  1. Lihat Rajah 2 . Dapatkan satu penutup (1) dan set skru lebih panjang (3) daripada kit.
  2. Ulirkan skru set separuh jalan ke dalam lubang di bahagian tepi penutup.
  • Gunakan lubang A untuk model Sportster 2008 dan kemudian.
  • Gunakan lubang B untuk semua model lain.
  1. Letakkan penutup pada nat gandar.
  2. Model dengan pin baji: Lihat Rajah 1 . Pastikan pin baji (2) terletak seperti yang ditunjukkan.
    3. CATATAN
    Pastikan skru set menyentuh permukaan yang rata pada nat.
  3. Lihat Rajah 2 . Ketatkan skru set menggunakan perengkuh heks (4).
CATATAN
Pastikan skru set diikat dengan kukuh pada hujung gandar.

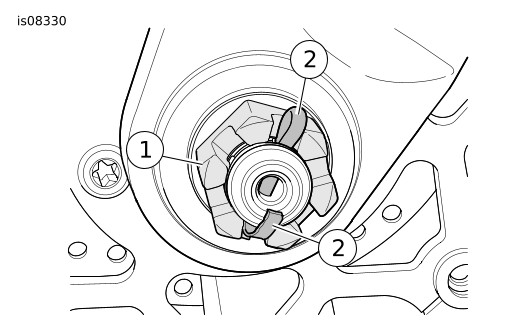

1Nat
2Pin baji
Rajah 1. Nat dan Pin Baji
Pemasangan Penutup Tepi Nat Gandar
  1. Dapatkan penutup yang tinggal dan skru set lebih pendek (2) daripada kit.
  2. Ulirkan skru set separuh jalan ke dalam lubang.
  • Gunakan lubang A untuk model Sportster 2008 dan kemudian.
  • Gunakan lubang B untuk semua model lain.
  1. Letakkan penutup pada gandar.
    2. CATATAN
    Pastikan skru set adalah tidak sejajar dengan lubang di sebelah tepi gandar.
  2. Ketatkan skru set menggunakan perengkuh heks (4).
PANDUAN PENJAGAAN DAN PEMBERSIHAN UNTUK BAHAGIAN LOYANG
Arahan Pembersihan.
  1. Pastikan bahagian kering dan bebas daripada kotoran atau habuk.
  2. Letakkan sedikit pembersih Krom Bersih & Bersinar Harley-Davidson ® pada kain serat mikro atau swab perincian.
  3. Gunakan tekanan ringan untuk menggosok bahagian loyang dengan kain serat mikro. Bagi tempat atau alur yang sukar dicapai, gunakan swab perincian.
Mendapatkan Kemasan yang Cerah
Bahagian loyang secara semula jadi, akan menua dan menjadi gelap dengan peredaran masa. Untuk mendapatkan kemasan loyang yang cerah, letakkan sedikit Penggilap Logam Terdedah Harley-Davidson pada kain serat mikro dan gosok pada bahagian loyang sehingga mencapai kecerahan diingini.
Memperlahankan Proses Penuaan Semula Jadi
Untuk melambatkan proses penuaan bahagian loyang, letakkan sedikit Pengedap Poli Glis Harley-Davidson pada kain serat mikro atau swab perincian, dan gosok pada bahagian tersebut sehingga pengedap terendam.
Peringatan
  • Penggunaan produk pelindung, pembersih, dan penggilap yang tidak disyorkan akan menanggalkan kemasan yang berusia daripada bahagian loyang.
  • Sentuhan berpanjangan dengan item tertentu (tangan, sarung tangan, but, habuk, dll.) dan pendedahan kepada elemen juga akan mengubah kemasan permukaan, yang TIDAK dianggap sebagai kecacatan.
  • Elakkan membersihkan bahagian dengan bahan kimia pelelas yang kasar serta pad pembersih pelelas.
  • Elakkan produk dan peluntur yang mengandungi amonia.
  • Pendedahan berpanjangan kepada air akan mengubah kemasan loyang. Lap bahagian yang bersentuhan dengan air.
  • Gosokan berlebihan boleh mencerahkan rupa permukaan bahagian tersebut.
BAHAGIAN SERVIS

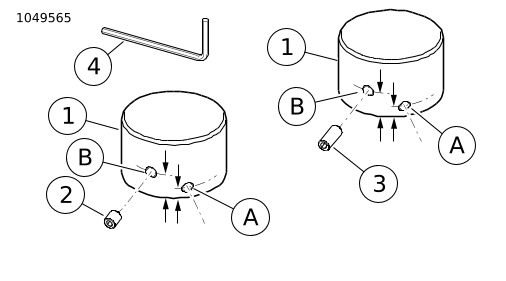

Rajah 2. Kit Penutup Nat Gandar Depan
Jadual 1. Bahagian Servis
Item
Huraian (Kuantiti)
Nombor Kit
Nombor Alat Ganti
1
Penutup, nat gandar depan (2)
Tidak dijual secara berasingan
Tidak dijual secara berasingan
2
Skru set, pendek (sebelah gandar)
44116-07A, 44117-07A, 44148-07A, 43428-09, 43000026, 43000031, 43000046, 43000062, 43000064, 43000098, 43000212
3365
43000123, 43000124
3194
43000177
3365
3
Skru set, panjang (sebelah nat)
44116-07A, 44117-07A, 44148-07A, 43428-09, 43000026, 43000031, 43000046, 43000062, 43000064, 43000098, 43000123, 43000124, 43000212
3194
43000177
3194
4
Perengkuh heks
Tidak dijual secara berasingan
Tidak dijual secara berasingan
Item yang dinyatakan dalam teks.
A
Lubang lekapan untuk model Sportster 2008-kemudian.
Terletak 6 mm (0.25 in) daripada hujung terbuka.
B
Lubang lekapan untuk model kecuali model Sportster 2008-kemudian.
Terletak 11 mm (0.44 in) daripada hujung terbuka.
