KIT PENUTUP MUR AS BELAKANG
J046882021-08-03
UMUM
Nomor Kit
41704-09, 41705-09, 41706-09A, 43000108, 43000109, 43000110, 43000111, 43000050, 43000128, 43000129, 43000163, 43000166, 43000167, 43000178, 43000215
Model
Untuk informasi kesesuaian model, lihat Katalog Retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris).
Persyaratan Pemasangan
PERINGATAN
Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini mengacu pada informasi Manual Servis. Manual Servis untuk sepeda motor model Anda diperlukan untuk pemasangan ini dan tersedia di dealer Harley-Davidson.
Isi Kit
Lihat Gambar 1 dan Tabel 1 , Gambar 2 dan Tabel 2 , Gambar 3 dan Tabel 3 , Gambar 4 dan Tabel 4 , Gambar 5 dan Tabel 5 , Gambar 6 dan Tabel 6
PEMASANGAN
CATATAN
As yang dilepas untuk keperluan servis, penggantian, atau perbaikan bisa jadi dipasang dengan orientasi yang berkebalikan dengan desain aslinya. Penutup mur as bisa jadi tidak pas dengan as terbalik. Lihat Manual Servis yang sesuai untuk mengetahui orientasi as yang benar.
1. Sesuaikan posisi sistem exhaust (jika perlu) untuk memberikan jarak pada mur as.
2. Pasang penutup mur as ke mur as.
  • Penutup mur versi Skull memiliki dua sekrup set untuk setiap penutup. Atur posisi logo dan pasang satu sekrup set untuk menahan dan satu sekrup set lagi untuk mencegah agar tidak berputar. Lihat Gambar 2 .
  • Versi kuningan penutup mur menggunakan set sekrup yang lebih pendek untuk penutup mur as yang lebih besar. Gunakan set sekrup yang lebih panjang untuk penutup mur as yang lebih pendek. Lihat Gambar 3 .
3. Kencangkan sekrup set penutup mur as hingga pas.
CATATAN
Sekrup set dalam kit ini sudah diberi bahan threadlock. Saat mengganti atau memasang kembali set sekrup (2), pasang LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BIRU) (99642-97) ke set ulir sekrup.
PANDUAN PERAWATAN DAN PEMBERSIHAN KOMPONEN KUNINGAN
Instruksi Pembersihan
  1. Pastikan komponen kering dan bebas dari debu atau kotoran.
  2. Tuang sedikit Harley-Davidson® Chrome Clean & Shine ke kain mikrofiber atau detailing swab.
  3. Gosok komponen kuningan menggunakan kain mikrofiber dengan memberi sedikit tekanan. Untuk bagian atau alur yang sulit dijangkau, gunakan detailing swab.
Mendapatkan Sentuhan Akhir yang Berkilau
Komponen kuningan akan termakan usia dan bertambah gelap secara alamiah. Jika menginginkan sentuhan akhir yang berkilau pada kuningan, tuang sedikit Harley-Davidson Bare Metal Polish pada kain mikrofiber dan gosok perlahan komponen kuningan hingga berkilau seperti yang Anda inginkan.
Menghambat Proses Penuaan Alamiah
Untuk menghambat proses penuaan komponen kuningan, berikan sedikit Harley-Davidson Glaze Poly Sealant pada kain mikrofiber atau detailing swab, dan gosokkan perlahan pada komponen hingga sealant meresap.
Tindakan Pencegahan
  • Penggunaan produk pembersih, poles, dan pelindung yang tidak direkomendasikan akan menghilangkan sentuhan akhir natural dari komponen kuningan.
  • Kontak jangka panjang dengan item-item tertentu (tangan, sarung tangan, sepatu bot, debu, dll.) dan paparan terhadap unsur-unsur tersebut juga akan mengubah sentuhan akhir seluruh permukaan serta TIDAK dianggap sebagai cacat.
  • Hindari membersihkan komponen dengan bahan kimia yang abrasif dan agresif serta spons pembersih yang abrasif.
  • Hindari produk yang mengandung amonia dan pemutih.
  • Paparan jangka panjang terhadap air akan mengubah sentuhan akhir kuningan. Seka komponen setelah terkena air.
  • Menggosok secara berlebihan akan mengikis tampilan permukaan komponen.
KOMPONEN SERVIS
Gambar 1. Komponen Servis: Kit Penutup Mur As Belakang
Tabel 1. Komponen Servis: Kit Penutup Mur As Belakang
Item
Deskripsi (Jumlah)
Nomor Komponen
1
Penutup mur as, samping kiri
Tidak Dijual Terpisah
2
Sekrup set, 10-24 x 5/16 inci (2)
4636
3
Penutup mur as, samping kanan
Tidak Dijual Terpisah

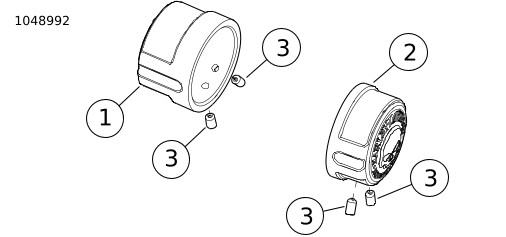

Gambar 2. Komponen Servis: Kit Penutup Mur As Belakang Skull
Tabel 2. Komponen Servis: Kit Penutup Mur As Belakang Skull
Item
Deskripsi (Jumlah)
Nomor Komponen
1
Penutup mur as, samping kiri
Tidak Dijual Terpisah
2
Penutup mur as, samping kanan
Tidak Dijual Terpisah
3
Sekrup set, 10-24 x 5/16 inci (4)
4636
Gambar 3. Komponen Servis: Kit Penutup Mur As Belakang Brass
Tabel 3. Komponen Servis: Kit Penutup Mur As Belakang Brass
Item
Deskripsi (Jumlah)
Nomor Komponen
1
Penutup mur as, samping kiri
Tidak Dijual Terpisah
2
Sekrup set, 10-24 x 1/4 inci (2)
3365
3
Penutup mur as, samping kanan
Tidak Dijual Terpisah
4
Sekrup set, 10-24 x 3/8 inci (2)
3194
Gambar 4. Komponen Servis: Kit Penutup Mur As Belakang
Tabel 4. Komponen Servis: Kit Penutup Mur As Belakang
Item
Deskripsi (Jumlah)
Nomor Komponen
1
Penutup mur as, samping kiri
Tidak Dijual Terpisah
2
Sekrup set, 10-24 x 1/4 inci (2)
Kit, 43000128, 43000129, 1)
3365
3
Penutup mur as, samping kanan
Tidak Dijual Terpisah
4
Sekrup set, 10-24 x 3/8 inci (2)
Kit, 43000128, 43000129, 1)
Kit, 43000166, 43000167, 2)
3194
Gambar 5. Komponen Servis: Kit Penutup Mur As Belakang
Tabel 5. Komponen Servis: Kit Penutup Mur As Belakang
Item
Deskripsi (Jumlah)
Nomor Komponen
1
Penutup mur as (2)
Tidak Dijual Terpisah
2
Sekrup set, 10-24 x 5/16 inci (2)
Kit 43000163
4636

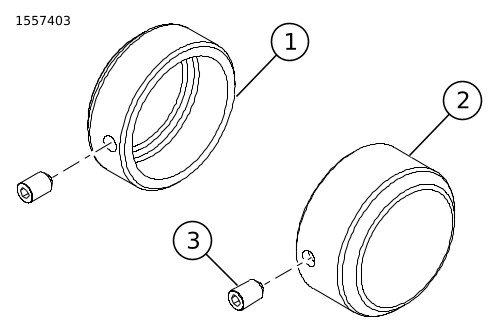

Gambar 6. Komponen Servis: Kit Penutup Mur As Belakang
Tabel 6. Komponen Servis: Kit Penutup Mur As Belakang
Item
Deskripsi (Jumlah)
Nomor Komponen
1
Penutup mur as, samping kiri
Tidak Dijual Terpisah
2
Penutup mur as, samping kanan
Tidak Dijual Terpisah
3
Sekrup pengikat (2)
3267
