КОМПЛЕКТ КРЫШКИ ЗВУКОВОГО СИГНАЛА
J059632021-08-02
ОБЩИЕ СВЕДЕНИЯ
Номера комплекта
68189-07A , 69039-09A , 69166-01B , 69167-02B , 61300452 , 61300621 , 61300622 , 61300623 , 61301045 , 61301177
Модели
Информацию о применимости комплектов см. в каталоге запасных частей и аксессуаров или в разделе «Запасные части и аксессуары» на сайте www.harley-davidson.com (только на английском языке).
ЭЛЕКТРИЧЕСКАЯ ПЕРЕГРУЗКА
ПРЕДУПРЕЖДЕНИЕ
При установке любого дополнительного электрооборудования не превышайте максимальный номинал предохранителя по току или автоматического выключателя, обеспечивающих защиту изменяемой цепи. Превышение максимального номинала предохранителя по току может привести к отказу электрооборудования и повлечь за собой тяжелые травмы или гибель людей. (00310a)
Дополнительные требования
Отдельное приобретение ФИКСАТОРА РЕЗЬБЫ СРЕДНЕЙ ПРОЧНОСТИ LOCTITE® 271 И УПЛОТНЕНИЯ (красный) (деталь № 99671-97) или аналог требуется для правильной установки этого комплекта.
Содержимое комплекта
См. Рисунок 1 и Таблица 1.
ПОДГОТОВКА
ПРЕДУПРЕЖДЕНИЕ
Извлеките главный предохранитель перед тем, как продолжить процедуру, чтобы избежать случайного запуска двигателя мотоцикла, что может привести к серьезным травмам или гибели людей. (00251b)
1. Снимите главный предохранитель. См. руководство по техническому обслуживанию.
СНИМИТЕ
1. Отверните колпачковую гайку (1) и снимите плоскую шайбу (2), чтобы высвободить узел звукового сигнала с резиновой стойки (C).
2. Отсоедините угловые клеммы от лопатковых контактов и высвободите главный жгут проводов от J-образного зажима (E).
3. Отверните гайку с буртиком (F) от круглой выемки на задней стороне кронштейна узла звукового сигнала. Снимите узел звукового сигнала с его хромированной крышки (5).
4. Снимите винты с буртиком(D).
5. Отверните гайки (4) от крышки узла звукового сигнала и сохраните их, если они не предусмотрены в комплекте.
УСТАНОВКА
1. Закрепите гайки (4) к кронштейну узла звукового сигнала (5) в верхнем и нижнем отверстиях.
2. Установите прилагаемую в комплекте шайбу (6) на шпильку узла звукового сигнала.
3. Вставьте узел звукового сигнала в новую крышку таким образом, чтобы шпилька вошла через отверстие в кронштейне.
4. Нанесите две капли Loctite® 271 (красный) на резьбу гайки (F) крепления узла звукового сигнала к крышке.
5.
ПРИМЕЧАНИЕ
Избыточная затяжка гайки с буртиком (F) может привести к повреждению узла звукового сигнала и к снижению громкости и качества тона.
Установите гайку с буртиком (F) на шпильку узла звукового сигнала и затяните.
Крутящий момент: 9–11,3 N·m (80–100 in-lbs) Гайка шпильки узла звукового сигнала
6. Установите винты с буртиком.
a. Для всех комплектов, кроме 61301177: установите винты с буртиком (D).
b. Для комплекта 61301177: установите винты с буртиком (D, 7).
c. Затяните винты с буртиком (D, 7).
Крутящий момент: 4–4,5 N·m (35–40 in-lbs)
7.
ПРИМЕЧАНИЕ
Узел звукового сигнала не чувствителен к полярности. Угловые клеммы могут соединяться и с лопаткой, и с контактом.
Установите угловые клеммы на лопатковые контакты.
8. Захватите главный жгут проводов J-образным зажимом. Установите кронштейн узла звукового сигнала на резиновую стойку.
9. Нанесите 2 капли Loctite 271 (красный) на резьбу узла звукового сигнала и резиновую стойку (C).
10. Установите плоскую шайбу (2) и колпачковую гайку (1).
11. Затяните колпачковую гайку.
Крутящий момент: 9–11,3 N·m (80–100 in-lbs) Монтажная колпачковая гайка узла звукового сигнала
ЗАВЕРШЕНИЕ
1. Установите главный предохранитель. См. руководство по техническому обслуживанию.
2. Проверьте звуковой сигнал.
ЗАПАСНЫЕ ЧАСТИ

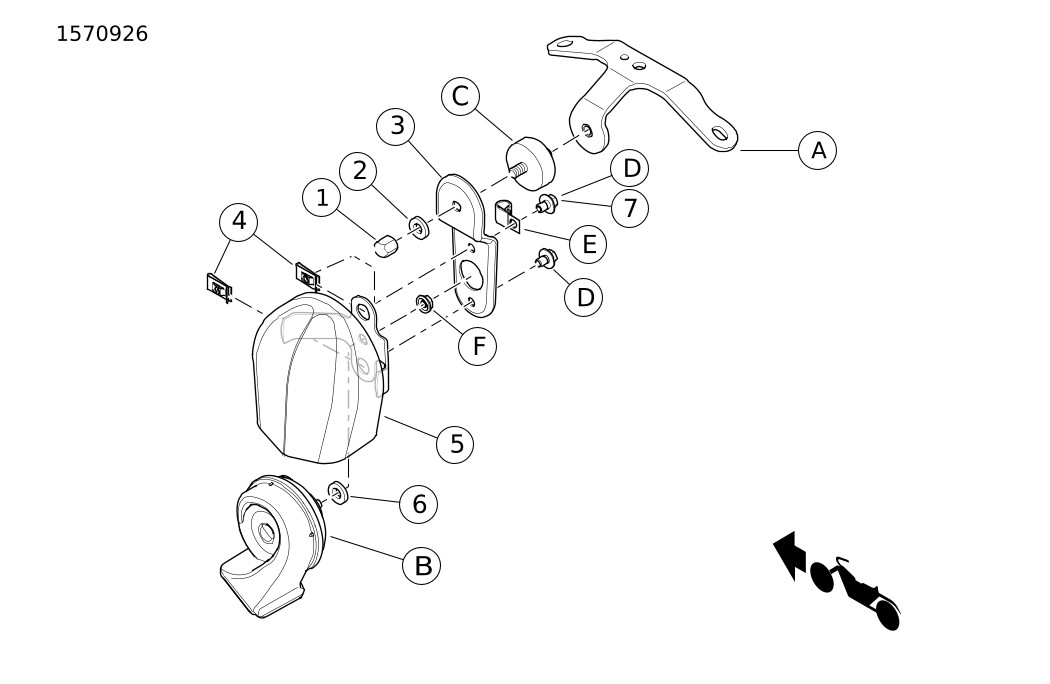

Рисунок 1. КОМПЛЕКТ КРЫШКИ ЗВУКОВОГО СИГНАЛА (показанная крышка может не соответствовать фактической крышке в комплекте).
Таблица 1. Таблица запасных частей
Позиция
Описание (количество)
Номер запасной части
1
Гайка колпачковая (для комплекта 61300452 )
10400023
2
Шайба (для комплекта 61300452 )
10600030
3
Кронштейн узла звукового сигнала, черный (для комплекта 61300452 )
69274-10
Кронштейн узла звукового сигнала, хромовый (для комплекта 68189-07A )
Отдельно не продается
4
Гайки, (2) (для комплекта 61300452 )
8108
5
Крышка звукового сигнала в сборе (только для комплекта 61300452 ).
61300477
Крышка звукового сигнала в сборе (для комплектов 68189-07 , 69039-09A , 69166-01B , 69167-02B , 61300621 , 61300622 , 61300623 , 61301045 , 61301177
Отдельно не продается
6
Шайба (1) (Для комплектов 61300452 , 68189-07A , 69039-09A , 69166-01B , 69167-02B , 61300621 , 61300622 , 61300623 , 61301045 , 61301177 )
10300085
7
Винт с буртиком (1) (Для комплекта 61301177 )
3588
Упомянутые в тексте, но не включенные в комплект позиции:
A
Монтажный кронштейн узла звукового сигнала в сборе
B
Звуковой сигнал, раструб
C
Звуковой сигнал, резиновое крепление
D
Винт, большой буртик
E
Зажим
F
Шестигранная гайка (метрическая, M6)
