INFORMASI UMUM

Tabel 1. Informasi Umum

Kit	Alat-alat yang Disarankan	Level Keahlian⁽¹⁾
29400440, 29400442	Kaca Mata Pelindung, Kunci Torsi

(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai

ISI KIT

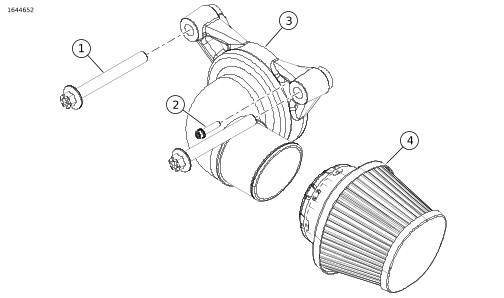

Gambar 1. Isi Kit: Revolution Max - Saringan Udara

Tabel 2. Isi Kit: Revolution Max - Saringan Udara

Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan.
Item	Jumlah	Deskripsi	No. Komponen	Catatan
1	2	Sekrup, flensa, M12	10201013
2	1	Sekrup, flensa, M6	10200899
3	1	Rangkaian penyaring udara	Tidak dijual terpisah
4	1	Filter udara, krom	29400275
4	1	Filter udara, hitam	29400276

UMUM

Model

Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .

Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets

Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.

Persyaratan Pemasangan

PERINGATAN

Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)

CATATAN

Lembar instruksi ini merujuk pada informasi manual servis. Manual servis tahun sepeda motor dan model sepeda motor dibutuhkan untuk pemasangan ini dan tersedia dari:

Dealer Harley-Davidson.
Portal Informasi Layanan H-D, akses berbasis langganan untuk sebagian besar model mulai tahun 2001 dan yang lebih baru. Lihat Pertanyaan Umum tentang Berlangganan untuk informasi lebih lanjut.

PERSIAPAN

CATATAN

Rakitan filter udara yang terletak di dalam kotak udara.

1.

Lepaskan dan sisihkan Peralatan Asli (OE) filter udara. Lihat manual servis.

a. Pasang kembali unit kotak udara setelah melepaskan OE filter udara.

PELEPASAN

1.	Gambar 2 Lepaskan OE penutup bawah sisi kanan. a. Tarik penutup (1) hingga lepas dan sisihkan.
2.	Gambar 3 Lepaskan dudukan penutup bawah sisi kanan. a. Lepaskan sekrup kecil (2) dan sisihkan. b. Lepaskan sekrup besar (1) dan sisihkan. c. Lepaskan dudukan (3).

1

Penutup

Gambar 2. Penutup Bawah Sisi Kanan

1	Sekrup besar asli (2)
2	Sekrup kecil asli
3	Braket

Gambar 3. Braket

PASANG

1.	Gambar 5 Pasangkan unit saringan udara. a. Gambar 4 Lumasi segel (2) dengan campuran air suling dan alkohol isopropil 50/50. b. Gambar 5 Putar unit saringan udara (3) untuk memastikan segel terpasang rapat dengan pipa masuk snorkel.
2.	Pasangkan sekrup kecil (2). Kencangkan. Torque: 5,8–7,9 N·m (51–70 in-lbs) Sekrup kecil
3.	Pasangkan sekrup besar (1). Kencangkan. Torque: 108–119 N·m (80–88 ft-lbs) Sekrup besar
4.	Pasang filter udara (4).
5.	Kencangkan klem (5).

1	Klem
2	Seal

Gambar 4. Seal

1	Sekrup besar (2)
2	Sekrup kecil
3	Rangkaian penyaring udara
4	Filter Udara
5	Klem

Gambar 5. Heavy Breather
