الناقل السريع Screamin' Eagle Quickshifter - موديلات Pan America
941002432023-09-13
معلومات عامة
الجدول 1. معلومات عامة
المجموعات | الأدوات المقترحة | مستوى المهارة(1) |
|---|---|---|
32700151 | نظارات واقية، مفتاح الدوران |  |
(1) يجب التركيب لدى DTII والوكيل
محتويات مجموعة الأدوات

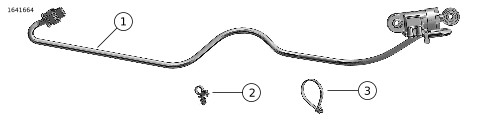

الشكل 1. محتويات المجموعة: الناقل السريع Screamin' Eagle Quickshifter
الجدول 2. محتويات المجموعة: مجموعة أدوات الناقل السريع Screamin' Eagle Quickshifter
 | تحقّق من أن كافّة المحتويات موجودة في مجموعة الأدوات هذه قبل تثبيت عناصر من المركبة أو فكّها. | ||||
|---|---|---|---|---|---|
العنصر | الكمية | الوصف | قطعة رقم | ملاحظات | |
 | 1 | 1 | مستشعر | 32700148 | |
| 2 | 1 | شريط الكبل | 10177 | |
| 3 | 1 | شريط الكبل | 10006 | |
عام
الموديلات
للحصول على معلومات ملاءمة الموديل، راجع قطع الغيار والملحقات (P&A) كتالوج البيع بالتجزئة لقطع الغيار والملحقات أو قسم قطع الغيار والملحقات في www.harley-davidson.com .
تأكد من استخدامك للإصدار الأحدث من كشف التعليمات. ويتوافر في: h-d.com/isheets
اتصّل بمركز دعم العملاء لشركة Harley-Davidson على الرقم1 2464-258-800-1 (من الولايات المتحدة فقط) أو على رقم 4056-343-414-1.
متطلبات التركيب
تحذيرتعتمد سلامة قائد الدراجة والراكب على تركيب هذا الطقم بشكل سليم. استخدم إجراءات دليل الصيانة المناسبة. إذا لم تستطع القيام بهذا الإجراء، أو لم تكن لديك الأدوات المناسبة، فتفضل بزيارة وكيل Harley-Davidson لإجراء عملية التركيب. قد يؤدي تركيب هذا الطقم بشكل غير سليم إلى حدوث وفاة أو إصابة خطيرة. (00333b)
ملاحظة
يشير مستند التعليمات هذا إلى المعلومات الواردة في دليل الصيانة. يلزم توافر دليل صيانة لموديل الدراجة النارية هذا العام ليتسنى إجراء عملية التركيب هذه، وهي متاحة لدى:
- وكلاء Harley-Davidson.
- بوابة معلومات الخدمة H-D، الوصول القائم على الاشتراك متاح لمعظم موديلات عام 2001 والموديلات الأحدث. لمزيد من المعلومات، يُرجى الاطلاع على الأسئلة الشائعة حول الاشتراكات .
الإعداد
| 1. | فكّ المصهر الرئيسي. |
الإزالة
| 1. | أزِل لوح التصفيح. راجع دليل الصيانة. | |
| 2. | الشكل 2 انزع برغي توصيل الناقل السريع الأمامي (7). | |
| 3. | الشكل 2 انزع برغي محور ذراع ناقل الحركة (5) وفلكته (4) وصامولته (3). | |
| 4. | الشكل 2 انزع ذراع ناقل الحركة (1) ووصلة ناقل الحركة (6) من رأس الإطار. | |
| 5. | الشكل 2 انزع البرغي (2) من وصلة ناقل الحركة (6) من ذراع ناقل الحركة (1). |
| 1 | ذراع ناقل الحركة |
| 2 | البرغي |
| 3 | صمولة |
| 4 | فلكة |
| 5 | برغي المحور |
| 6 | وصلة ناقل الحركة |
| 7 | البرغي |
الشكل 2. إزالة ذراع ناقل الحركة/وصلة ناقل الحركة
تركيب
| 1. | الشكل 3 جمّع مستشعر ناقل الحركة السريع (1) مع ذراع ناقل الحركة (3) باستخدام البرغي (2). اربط. عزم الدوران: 10,5–12 N·m (93–106 in-lbs) | |
| 2. | ملاحظة إذا كان ذراع عمود ناقل الحركة بعيدًا بمقدر لُسين واحد في أي اتجاه خلاف موضع علامة الساعة السادسة، يعتبر في موضع غير صحيح. a. وقد يؤثر الانحراف عن هذا الموضع -إلى الأمام أو إلى الخلف- تأثيرًا سلبيًا على تشغيل ذراع عمود نقل الحركة السريع. b. إذا لم يكن ذراع عمود ناقل الحركة في موضع الساعة السادسة، راجع دليل الصيانة لتوجيه ذراع عمود ناقل الحركة بالشكل الصحيح. | |
| 3. | ملاحظة يُعرَّض الاتجاه المفضل لمستشعر ناقل الحركة السريع. تأكد من توجيه جديلة الأسلاك بشكل صحيح لتجنب الحلقات المفرطة. عزم الدوران: 24,5–30 N·m (18–22 ft-lbs) | |
| 4. | ركّب البرغي (7) في ناقل الحركة السريع الأمامي (6) مع ذراع نقل الحركة (2). اربط. عزم الدوران: 10,5–12 N·m (93–106 in-lbs) | |
| 5. | صل مستشعر ناقل الحركة السريع بمجموعة أسلاك المحرك. | |
| 6. | الدراجات المزودة بمجموعة أسلاك للمفتاح على الحامل الجانبي. a. انزع شريط الكبل من مجموعة أسلاك المفتاح الموجودة على الحامل الجانبي. b. الشكل 7 صل مجموعة أسلاك ناقل الحركة السريع ومجموعة أسلاك الحامل الجانبي باستخدام شريط الكبل (3) دون إحكام الربط. c. صل مجموعة أسلاك ناقل الحركة السريع وحامل تثبيت إطار الحامل الجانبي باستخدام شريط الكبل (2) دون إحكام الربط. d. تأكد من توجيه مجموعة أسلاك ناقل الحركة السريع بعيدًا عن لوح التصفيح والحامل الجانبي ومرشح الزيت. e. تأكد من إكمال نقلات السرعات لأعلى أو لأسفل مسار الحركة الكامل، ومن أنها لا تسحب مجموعة الأسلاك. ملاحظة تحقق مما إذا كان يوجد تماس بين ذراع ناقل الحركة وجسم مستشعر ناقل الحركة السريع. f. أحكم ربط شريطي الكبل (2 و3). | |
| 7. | الدراجات غير المزودة بمجموعة أسلاك للمفتاح على الحامل الجانبي. a. الشكل 7 صل كتيفة ناقل الحركة السريع ومجموعة أسلاك الحامل الجانبي باستخدام شريط الكبل (3) دون إحكام الربط. b. صل مجموعة أسلاك ناقل الحركة السريع وحامل تثبيت إطار الحامل الجانبي باستخدام شريط الكبل (2) دون إحكام الربط. c. تأكد من توجيه مجموعة أسلاك ناقل الحركة السريع بعيدًا عن لوح التصفيح والحامل الجانبي ومرشح الزيت. d. تأكد من إكمال نقلات السرعات لأعلى أو لأسفل مسار الحركة الكامل، ومن أنها لا تسحب مجموعة الأسلاك. ملاحظة تحقق مما إذا كان يوجد تماس بين ذراع ناقل الحركة وجسم مستشعر ناقل الحركة السريع. e. أحكم ربط شريطي الكبل (2 و3). | |
| 8. | ثبّت لوح التصفيح. راجع دليل الصيانة. |
| 1 | ناقل الحركة السريع |
| 2 | البرغي |
| 3 | ذراع ناقل الحركة |
الشكل 3. ركّب ناقل الحركة السريع في ذراع ناقل الحركة
| 1 | موضع الساعة السادسة |
الشكل 4. الموضع الصحيح لذراع عمود ناقل الحركة
ملاحظة
إذا كان ذراع عمود ناقل الحركة بعيدًا بمقدر لُسين واحد في أي اتجاه خلاف موضع علامة الساعة السادسة، يعتبر في موضع غير صحيح.
| 1 | انحراف إلى الأمام |
| 2 | انحراف إلى الخلف |
الشكل 5. المواضع غير الصحيحة لذراع عمود ناقل الحركة
| 1 | ذراع ناقل الحركة |
| 2 | ذراع عمود ناقل الحركة |
| 3 | برغي المحور |
| 4 | فلكة |
| 5 | صمولة |
| 6 | ناقل الحركة السريع |
| 7 | البرغي |
الشكل 6. تركيب ناقل الحركة السريع
| 1 | توصيل جديلة الأسلاك [348B] |
| 2 | شريط الكابل (القطعة رقم 10177) |
| 3 | شريط الكابل (القطعة رقم 10006) |
| 4 | ذراع ناقل الحركة |
| 5 | ناقل الحركة السريع |
الشكل 7. ناقل الحركة السريع
اكتمل
| 1. | قم بتركيب المنصهر الرئيسي. |
اكتمل
اطلب من أحد وكلاء Harley-Davidson تحديث البرامج الثابتة باستخدام أداة DIGITAL TECHNICIAN II (رقم القطعة:HD-48650) لتفعيل وظائف ناقل الحركة السريع.
