Screamin' Eagle 快速换挡 - Pan America 车型
941002432023-09-13
基本信息
表1。 概述
套件 | 建议工具 | 技能水平(1) |
|---|---|---|
32700151 | 防护眼镜，扭矩扳手 |  |
(1) 需要 DTII 和经销商安装
套件内容

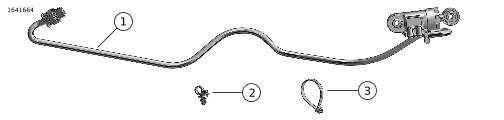

图1。 套件内容： Screamin' Eagle 快速换挡
表2。 套件内容： Screamin' Eagle 快速换挡套件
 | 在安装或拆卸车辆物件之前，请确认套件中的所有内容物都齐全。 | ||||
|---|---|---|---|---|---|
项目 | 数量 | 描述 | 零件编号 | 注意 | |
 | 1 | 1 | 传感器 | 32700148 | |
| 2 | 1 | 线缆扎带 | 10177 | |
| 3 | 1 | 线缆扎带 | 10006 | |
概述
车型
关于车型适配信息，参见 零件与附件 (P&A) 零售目录或 www.harley-davidson.com 的零件与附件部分。
确定使用的是最新版的说明书。 获取方法： h-d.com/isheets
请联系哈雷戴维森客户支持中心，电话：1-800-258-2464（仅美国）或1-414-343-4056。
安装要求
警告骑手和乘客的安全取决于此套件的正确安装。 采用相关维修手册程序。 如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。 此套件安装不当可能造成死亡或重伤。 (00333b)
注意
此说明书引用了维修手册信息。 此安装需要该年款和车型摩托车维修手册，可从下列渠道获得：
- 哈雷戴维森经销商。
- H-D 维修信息门户网站，一款可用于多数 2001 年款及更新款车型的订阅服务。 更多信息，请参看 关于订阅的常见问题 。
准备
| 1. | 拆卸主保险丝。 |
拆卸
| 1. | 拆下滑板。 参见维修手册。 | |
| 2. | 参见图 2。 拆下前换挡连杆螺丝 (7)。 | |
| 3. | 参见图 2。 拆下换挡杆枢轴螺丝 (5)、垫圈 (4) 和螺母 (3)。 | |
| 4. | 参见图 2。 从车架凸台上拆下换挡杆 (1) 和换挡连杆(6)。 | |
| 5. | 参见图 2。 从换挡杆 (1) 上的换挡连杆 (6) 上拆下螺丝 (2)。 |
| 1 | 换挡杆 |
| 2 | 螺丝 |
| 3 | 螺母 |
| 4 | 垫圈 |
| 5 | 枢轴螺丝 |
| 6 | 换挡连杆机构 |
| 7 | 螺丝 |
图2。 换挡杆/换挡连杆拆下
安装
| 1. | 参见图 3。 使用螺丝 (2) 将快速换挡传感器 (1) 组装到换挡杆 (3)。 拧紧。 扭矩: 10.5–12 N·m (93–106 in-lbs) | |
| 2. | 注意 如果变速箱换档轴杆在任一方向上与六点钟位置偏离一个花键，则表示它的位置不正确。 a. 如果偏离了该位置，无论是向前还是向后，都可能对快速换档的操作产生不利影响。 b. 如果换档轴杆不在六点钟位置，请参阅维修手册，正确调整变速箱换档轴杆的方位。 | |
| 3. | 注意 图中显示了快速换挡传感器的首选方向。 确保线束正确布设，以避免过多钩环。 扭矩: 24.5–30 N·m (18–22 ft-lbs) | |
| 4. | 将螺丝 (7) 安装到快速换挡 (6) 前端，再安装到变速箱换挡臂 (2)。 拧紧。 扭矩: 10.5–12 N·m (93–106 in-lbs) | |
| 5. | 将快速换挡传感器连接到发动机线束。 | |
| 6. | 带侧停车架开关线束的车辆。 a. 将线缆扎带从侧停车架开关线束上拆下。 b. 参见图 7。 使用线缆扎带 (3) 连接快速换挡线束和侧停车架线束，不要过紧。 c. 使用线缆扎带 (2) 连接快速换挡线束和侧停车架底架，不要过紧。 d. 确保快速换挡线束的布设离开滑板、侧停车架和机油滤清器。 e. 请确保上/下换挡完成了整个运动行程，不会使线束受到牵拉。 注意 检查换挡杆与快速换挡传感器本体之间是否有接触。 f. 拧紧两个线缆扎带 (2,3)。 | |
| 7. | 不带侧停车架开关线束的车辆。 a. 参见图 7。 使用线缆扎带 (3) 连接快速换挡线束侧停车架支架，不要过紧。 b. 使用线缆扎带 (2) 连接快速换挡线束和侧停车架底架，不要过紧。 c. 确保快速换挡线束的布设离开滑板、侧停车架和机油滤清器。 d. 请确保上/下换挡完成了整个运动行程，不会使线束受到牵拉。 注意 检查换挡杆与快速换挡传感器本体之间是否有接触。 e. 拧紧两个线缆扎带 (2,3)。 | |
| 8. | 安装滑板。 参见维修手册。 |
| 1 | 快速换挡 |
| 2 | 螺丝 |
| 3 | 换挡杆 |
图3。 将快速换挡安装到换挡杆
| 1 | 六点钟位置 |
图4。 变速箱换档轴杆位置正确
注意
如果变速箱换档轴杆在任一方向上与六点钟位置偏离一个花键，则表示它的位置不正确。
| 1 | 向前偏离 |
| 2 | 向后偏离 |
图5。 变速箱换档轴杆位置不正确
| 1 | 换挡杆 |
| 2 | 变速箱换挡轴杆 |
| 3 | 枢轴螺丝 |
| 4 | 垫圈 |
| 5 | 螺母 |
| 6 | 快速换挡 |
| 7 | 螺丝 |
图6。 快速换挡安装
| 1 | 线束连接 [348B] |
| 2 | 线缆扎带（P/N 10177） |
| 3 | 线缆扎带（P/N 10006） |
| 4 | 换挡杆 |
| 5 | 快速换挡 |
图7。 快速移位
完成
| 1. | 安装主保险丝。 |
完成
使用 DIGITAL TECHNICIAN II (零件编号:HD-48650) 实现快速换挡功能，让 Harley-Davidson 经销商升级软件。
