מעביר הילוכים מהיר Quickshifter ל-Screamin' Eagle - דגמי Pan America
941002432023-09-13
מידע כללי
טבלה 1. מידע כללי
ערכות | כלים מוצעים | רמת המיומנות(1) |
|---|---|---|
32700151 | משקפי בטיחות, מפתח מומנט |  |
(1) יש צורך בטכנאי דיגיטלי II (DTII) והתקנה אצל סוכן
תכולת הערכה

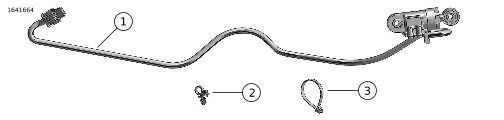

איור 1. תכולת הערכה: מעביר הילוכים מהיר Quickshifter ל-Screamin' Eagle
טבלה 2. תכולת הערכה: ערכת מעביר הילוכים מהיר Quickshifter ל-Screamin' Eagle
 | יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב. | ||||
|---|---|---|---|---|---|
פריט | כמות | תיאור | מספר חלק | הערות | |
 | 1 | 1 | חיישן | 32700148 | |
| 2 | 1 | רצועת הכבל | 10177 | |
| 3 | 1 | רצועת הכבל | 10006 | |
כללי
דגמים
למידע על ההתאמה לדגמים ניתן לעיין בקטלוג הקמעונאי של חלקים ואביזרים (Parts and Accessories) (P&A) או בדף "Parts and Accessories" (חלקים ואביזרים) באתר www.harley-davidson.com .
ודא שאתה משתמש בגרסה העדכנית ביותר של דף ההוראות. היא זמינה ב: h-d.com/isheets
יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.
דרישות התקנה
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. יש צורך במדריך הטיפולים לאופנועים מהשנה ומהדגם המסוימים לצורך ההתקנה הזו. ניתן לקבל אותו דרך:
- סוכנות של Harley-Davidson.
- פורטל המידע על תיקונים של Harley-Davidson (H-D Service Information Portal): הגישה היא למנויים; מכיל מידע עבור רוב דגמי שנת 2001 והדגמים החדשים יותר. למידע נוסף ראה את השאלות הנפוצות על מנויים .
הכנה
| 1. | הסר את הנתיך הראשי. |
הסר
| 1. | הסר את מגן המנוע התחתון. עיין במדריך הטיפולים. | |
| 2. | איור 2 הסר את בורג מוט מעביר ההילוכים הקדמי (7). | |
| 3. | איור 2 הסר את בורג ציר רגלית ההילוכים (5), הדסקית (4) והאום (3). | |
| 4. | איור 2 הסר את רגלית ההילוכים (1) ואת מוט מעביר ההילוכים (6) מהזיז במסגרת. | |
| 5. | איור 2 הסר את הבורג (2) ממוט מעביר ההילוכים (6) מרגלית ההילוכים (1). |
| 1 | רגלית הילוכים |
| 2 | בורג |
| 3 | אום |
| 4 | דיסקית |
| 5 | בורג ציר |
| 6 | מוט מעביר ההילוכים |
| 7 | בורג |
איור 2. הסרת רגלית ההילוכים/מוט מעביר ההילוכים
התקנה
| 1. | איור 3 הרכב את חיישן מעביר ההילוכים המהיר (1) לרגלית ההילוכים (3) בעזרת הבורג (2). הדק. מומנט סיבוב: 10,5–12 N·m (93–106 in-lbs) | |
| 2. | הערה אם גל הכוכב של ציר רגלית ההילוכים סוטה ממיקום השעה שש בשיעור של שן אחת לכיוון כלשהו, הגל אינו ממוקם נכון. a. סטייה ממיקום זה, בין אם לפנים או לאחור, עלולה להשפיע לרעה על הפעולה של מעביר ההילוכים המהיר. b. אם גל רגלית ההילוכים איננה במיקום של השעה שש, עיין במדריך הטיפולים למידע על אופן הכוונון הנכון את של ציר רגלית מעביר ההילוכים. | |
| 3. | הערה מוצג הכיוון המועדף של חיישן מעביר ההילוכים המהיר. ודא שרתמת החיווט מועברת כהלכה כדי למנוע היווצרות לולאות יתר על המידה. מומנט סיבוב: 24,5–30 N·m (18–22 ft-lbs) | |
| 4. | התקן את הבורג (7) בחזית מעביר ההילוכים המהיר (6) אל זרוע רגלית ההילוכים של תיבת ההילוכים (2). הדק. מומנט סיבוב: 10,5–12 N·m (93–106 in-lbs) | |
| 5. | חבר את חיישן מעביר ההילוכים המהיר אל רתמת המנוע. | |
| 6. | כלי רכב עם רתמה למתג רגלית צד. a. הסר את האזיקון מהרתמה למתג רגלית הצד. b. איור 7 חבר את רתמת מעביר ההילוכים המהיר ואת רתמת רגלית הצד בצורה רופפת בעזרת אזיקון (3). c. חבר את רתמת מעביר ההילוכים המהיר ואת תושבת המסגרת של רגלית הצד בצורה רופפת בעזרת אזיקון (2). d. ודא שניתוב רתמת מעביר ההילוכים המהיר אינו בא במגע עם מגן המנוע התחתון, רגלית הצד ומסנן השמן. e. ודא שהעלאות/הורדות ההילוכים מתבצעות בטווח תנועה מלא ואינן מושכות את הרתמה. הערה בדוק אם נוצר מגע בין רגלית ההילוכים לבין הגוף של חיישן מעביר ההילוכים המהיר. f. הדק את שני האזיקונים (2, 3). | |
| 7. | כלי רכב ללא רתמה למתג רגלית צד. a. איור 7 חבר את רתמת מעביר ההילוכים המהיר ואת תושבת רגלית הצד בצורה רופפת בעזרת אזיקון (3). b. חבר את רתמת מעביר ההילוכים המהיר ואת תושבת המסגרת של רגלית הצד בצורה רופפת בעזרת אזיקון (2). c. ודא שניתוב רתמת מעביר ההילוכים המהיר אינו בא במגע עם מגן המנוע התחתון, רגלית הצד ומסנן השמן. d. ודא שהעלאות/הורדות ההילוכים מתבצעות בטווח תנועה מלא ואינן מושכות את הרתמה. הערה בדוק אם נוצר מגע בין רגלית ההילוכים לבין הגוף של חיישן מעביר ההילוכים המהיר. e. הדק את שני האזיקונים (2, 3). | |
| 8. | התקן את מגן המנוע התחתון. עיין במדריך הטיפולים. |
| 1 | מעביר הילוכים מהיר |
| 2 | בורג |
| 3 | רגלית הילוכים |
איור 3. התקנת מעביר ההילוכים המהיר על רגלית ההילוכים
| 1 | מיקום בשעה שש |
איור 4. מיקום נכון של ציר גל רגלית ההילוכים
הערה
אם גל הכוכב של ציר רגלית ההילוכים סוטה ממיקום השעה שש בשיעור של שן אחת לכיוון כלשהו, הגל אינו ממוקם נכון.
| 1 | סטייה לפנים |
| 2 | סטייה לאחור |
איור 5. מיקומים לא תקינים של ציר גל רגלית ההילוכים
| 1 | רגלית הילוכים |
| 2 | ציר גל רגלית ההילוכים |
| 3 | בורג ציר |
| 4 | דיסקית |
| 5 | אום |
| 6 | מעביר הילוכים מהיר |
| 7 | בורג |
איור 6. התקנת מעביר הילוכים מהיר Quickshifter
| 1 | חיבור הרתמה [348B] |
| 2 | אזיקון (מס' חלק 10177) |
| 3 | אזיקון (מס' חלק 10006) |
| 4 | רגלית הילוכים |
| 5 | מעביר הילוכים מהיר |
איור 7. מעביר הילוכים מהיר Quickshifter
סיום
| 1. | התקן את הנתיך הראשי. |
סיום
פנה לסוכן Harley-Davidson לביצוע עדכון תוכנה בעזרת DIGITAL TECHNICIAN II (מספר חלק:HD-48650) כדי להפעיל את תפקוד העברת ההילוכים המהירה.
