Screamin' Eagle Quickshifter - Model Pan America
941002432023-09-13
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit | Alat-alat yang Disarankan | Level Keahlian(1) |
|---|---|---|
32700151 | Kaca Mata Pelindung, Kunci Torsi |  |
(1) Pemasangan harus dilakukan oleh dealer dan DTII
ISI KIT

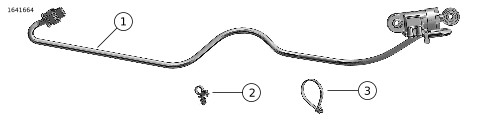

Gambar 1. Isi Kit: Screamin' Eagle Quickshifter
Tabel 2. Isi Kit: Kit Screamin' Eagle Quickshifter
 | Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan. | ||||
|---|---|---|---|---|---|
Item | Jumlah | Deskripsi | No. Komponen | Catatan | |
 | 1 | 1 | Sensor | 32700148 | |
| 2 | 1 | Tali strap kabel | 10177 | |
| 3 | 1 | Tali strap kabel | 10006 | |
UMUM
Model
Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis tahun sepeda motor dan model sepeda motor dibutuhkan untuk pemasangan ini dan tersedia dari:
- Dealer Harley-Davidson.
- Portal Informasi Layanan H-D, akses berbasis langganan untuk sebagian besar model mulai tahun 2001 dan yang lebih baru. Lihat Pertanyaan Umum tentang Berlangganan untuk informasi lebih lanjut.
PERSIAPAN
| 1. | Lepas sekring utama. |
PELEPASAN
| 1. | Lepaskan pelat selip. Lihat manual servis. | |
| 2. | Gambar 2 Lepaskan sekrup penghubung pemindah gigi depan (7). | |
| 3. | Gambar 2 Lepaskan sekrup pivot tuas pemindah gigi (5), cincin (4) dan mur (3). | |
| 4. | Gambar 2 Lepaskan tuas pemindah gigi (1) dan penghubung pemindah gigi (6) dari boss rangka. | |
| 5. | Gambar 2 Lepaskan sekrup (2) dari penghubung pemindah gigi (6) dari tuas pemindah gigi (1). |
| 1 | Tuas pemindah gigi |
| 2 | Sekrup |
| 3 | Mur |
| 4 | Cincin pengunci |
| 5 | Sekrup pivot |
| 6 | Penghubung pemindah gigi |
| 7 | Sekrup |
Gambar 2. Pelepasan Tuas Pemindah Gigi/Penghubung Pemindah Gigi
PASANG
| 1. | Gambar 3 Pasang sensor pemindah gigi cepat (1) ke tuas pemindah gigi (3) dengan sekrup (2). Kencangkan. Torque: 10,5–12 N·m (93–106 in-lbs) | |
| 2. | CATATAN Jika transmission shift shaft lever mati SATU SPLINE di kedua arah dari posisi jam enam, itu berada di lokasi yang salah. a. Penyimpangan dari posisi ini, baik ke depan atau ke belakang, dapat berpengaruh buruk terhadap pengoperasian quick shifter. b. Jika shift shaft lever tidak berada pada posisi jam enam, lihat manual servis untuk mengarahkan transmission shift shaft lever dengan benar. | |
| 3. | CATATAN Orientasi yang disukai dari sensor perubahan cepat ditampilkan. Pastikan kabel harnes dirutekan dengan benar untuk menghindari loop yang berlebihan. Torque: 24,5–30 N·m (18–22 ft-lbs) | |
| 4. | Pasang sekrup (7) ke bagian depan pemindah gigi cepat (6) ke lengan pemindah transmisi (2). Kencangkan. Torque: 10,5–12 N·m (93–106 in-lbs) | |
| 5. | Hubungkan sensor pemindah gigi cepat ke harnes mesin. | |
| 6. | Kendaraan dengan harnes sakelar standar samping. a. Lepaskan pengikat kabel dari harnes sakelar standar samping. b. Gambar 7 Hubungkan harnes pemindah gigi cepat dan harnes standar samping dengan pengikat kabel (3) secara longgar. c. Hubungkan harnes pemindah gigi cepat dan dudukan rangka standar samping dengan pengikat kabel (2) secara longgar. d. Pastikan pengaturan jalur harnes pemindah gigi cepat melewati pelat selip, standar samping, dan filter oli. e. Pastikan shift atas/bawah menyelesaikan rentang gerak penuh dan tidak menarik harness. CATATAN Periksa kontak antara tuas transmisi dan bodi sensor tuas pemindah gigi cepat. f. Kencangkan kedua pengikat kabel (2,3). | |
| 7. | Kendaraan tanpa harnes sakelar standar samping. a. Gambar 7 Hubungkan braket standar samping harnes pemindah gigi cepat dengan pengikat kabel (3) secara longgar. b. Hubungkan harnes pemindah gigi cepat dan dudukan rangka standar samping dengan pengikat kabel (2) secara longgar. c. Pastikan pengaturan jalur harnes pemindah gigi cepat melewati pelat selip, standar samping, dan filter oli. d. Pastikan shift atas/bawah menyelesaikan rentang gerak penuh dan tidak menarik harness. CATATAN Periksa kontak antara tuas transmisi dan bodi sensor tuas pemindah gigi cepat. e. Kencangkan kedua pengikat kabel (2,3). | |
| 8. | Pasang pelat kolong. Lihat manual servis. |
| 1 | Pemindah gigi cepat |
| 2 | Sekrup |
| 3 | Tuas pemindah gigi |
Gambar 3. Pasang Pemindah Gigi Cepat ke Tuas Pemindah Gigi
| 1 | Posisi jam enam |
Gambar 4. Posisi Transmission Shift Shaft Lever yang Benar
CATATAN
Jika transmission shift shaft lever mati SATU SPLINE di kedua arah dari posisi jam enam, itu berada di lokasi yang salah.
| 1 | Penyimpangan ke depan |
| 2 | Penyimpangan ke belakang |
Gambar 5. Posisi Transmission Shift Shaft Lever Salah
| 1 | Tuas pemindah gigi |
| 2 | Transmission Shift Shaft Lever |
| 3 | Sekrup pivot |
| 4 | Cincin pengunci |
| 5 | Mur |
| 6 | Pemindah gigi cepat |
| 7 | Sekrup |
Gambar 6. Pemasangan quickshifter
| 1 | Sambungan harnes [348B] |
| 2 | Pengikat kabel (P/N 10177) |
| 3 | Pengikat kabel (P/N 10006) |
| 4 | Tuas pemindah gigi |
| 5 | Pemindah gigi cepat |
Gambar 7. Quickshifter
SELESAI
| 1. | Pasang sekring utama. |
SELESAI
Instal perangkat lunak pembaruan dealer Harley-Davidson dengan menggunakan DIGITAL TECHNICIAN II (Nomor Komponen:HD-48650) untuk mengaktifkan fungsi pemindah gigi cepat.
