Screamin' Eagleクイックシフター - Pan America モデル
941002432023-09-13
一般情報
表1。 一般的な情報
キット | 推奨ツール | スキルレベル(1) |
|---|---|---|
32700151 | セーフティグラス、トルクレンチ |  |
(1) DTIIとディーラーでのインストールが必要
キット内容

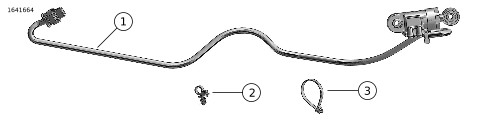

図1。 キット内容: Screamin' Eagleクイックシフター
表2。 キット内容: Screamin' Eagleクイックシフターキット
 | キットにすべての必用なものが入っていることを、車両にアイテムを取り付けたり、取り外したりする前に確認します。 | ||||
|---|---|---|---|---|---|
アイテム | 数量 | 説明 | 部品番号 | 注記: | |
 | 1 | 1 | センサー | 32700148 | |
| 2 | 1 | ケーブルストラップ | 10177 | |
| 3 | 1 | ケーブルストラップ | 10006 | |
概略
適合モデル
各モデルへの適合性については、 パーツ&アクセサリー (P&A) リテールカタログ、または www.harley-davidson.com のパーツ＆アクセサリーセクションを参照してださい。
最新版の取り扱い説明書を使用していることを確認してください。 以下から利用可能です: h-d.com/isheets
ハーレーダビッドソン社のカスタマーサポートセンター(1-800-258-2464 (米国内のみ)または1-414-343-4056)にお問い合わせください。
取り付け要件
警告ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取り扱い説明書はサービスマニュアルの記載情報を参照しています。 この取り付け作業には、車両の年式およびモデルに対応したサービスマニュアルが必要で、以下より入手することができます。
- ハーレーダビッドソンのディーラー。
- H-Dサービスインフォメーションポータル。2001年以降のほとんどのモデルのマニュアルを、サブスクリプションベースで利用可能。 詳細については、 「サブスクリプションに関するよくある質問」 を参照してください。
準備
| 1. | メインヒューズを取り外します。 |
取り外し
| 1. | スキッドプレートを取り外します。 サービスマニュアルを参照してください。 | |
| 2. | 図2 フロントシフターリンケージスクリュー（7）を取り外します。 | |
| 3. | 図2 シフターレバーピボットスクリュー（5）、ワッシャー（4）、ナット（3）を取り外します。 | |
| 4. | 図2 フレームボスからシフターレバー（1）とシフターリンケージ（6）を取り外します。 | |
| 5. | 図2 スクリュー（2）をシフターレバー（1）のシフターリンケージ（6）から取り外します。 |
| 1 | シフターレバー |
| 2 | スクリュー |
| 3 | ナット |
| 4 | ワッシャー |
| 5 | ピボットスクリュー |
| 6 | シフターリンケージ |
| 7 | スクリュー |
図2。 シフターレバー/シフターリンケージの取り外し
取り付け
| 1. | 図3 クイックシフターセンサー（1）をスクリュー（2）でシフターレバー（3）に取り付けます。 締め付ける。 トルク: 10.5–12 N·m (93–106 in-lbs) | |
| 2. | 注記 トランスミッションシフトシャフトレバーが6時方向からスプライン1つ分どちらかの方向にずれている場合は、間違った位置にあります。 a. この位置からの前方または後方いずれかにずれていると、クイックシフターの動作に悪影響を与える可能性があります。 b. シフトシャフトレバーが6時方向にない場合は、サービスマニュアルを参照して、トランスミッションシフトシャフトレバーの向きを正しく合わせてください。 | |
| 3. | 注記 クイックシフターセンサーの推奨している向きは図の通りです。 余分がでないように、必ず、ワイヤーハーネスを適切に取り廻してください。 トルク: 24.5–30 N·m (18–22 ft-lbs) | |
| 4. | スクリュー（7）をクイックシフター（6）の前部からトランスミッションシフトアーム（2）に取り付けます。 締め付ける。 トルク: 10.5–12 N·m (93–106 in-lbs) | |
| 5. | クイックシフターセンサーをエンジンハーネスに接続します。 | |
| 6. | サイドスタンドスイッチハーネス付き車両。 a. サイドスタンドスイッチハーネスからケーブルストラップを外します。 b. 図7 クイックシフターハーネスとサイドスタンドハーネスをケーブルストラップ（3）で緩く接続します。 c. クイックシフターハーネスとサイドスタンドフレームマウントをケーブルストラップ（2）で緩く接続します。 d. クイックシフターハーネスの取り回しが、スキッドプレート、サイドスタンド、オイルフィルターから離れていることを確認します。 e. アップ/ダウンシフトが全可動域で動き、ハーネスを引っ張っていないことを確認します。 注記 シフターレバーとクイックシフターセンサーボディの接触の有無を確認してください。 f. 両方のケーブルストラップ（2、3）を締めます。 | |
| 7. | サイドスタンドスイッチハーネス無し車両。 a. 図7 クイックシフターハーネスとサイドスタンドブラケットをケーブルストラップ（3）で緩く接続します。 b. クイックシフターハーネスとサイドスタンドフレームマウントをケーブルストラップ（2）で緩く接続します。 c. クイックシフターハーネスの取り回しが、スキッドプレート、サイドスタンド、オイルフィルターから離れていることを確認します。 d. アップ/ダウンシフトが全可動域で動き、ハーネスを引っ張っていないことを確認します。 注記 シフターレバーとクイックシフターセンサーボディの接触の有無を確認してください。 e. 両方のケーブルストラップ（2、3）を締めます。 | |
| 8. | スキッドプレートを取り付けます。 サービスマニュアルを参照してください。 |
| 1 | クイックシフター |
| 2 | スクリュー |
| 3 | シフターレバー |
図3。 クイックシフターをシフターレバーに取り付ける
| 1 | 6時方向 |
図4。 正しい位置のトランスミッションシフトシャフトレバー
注記
トランスミッションシフトシャフトレバーが6時方向からスプライン1つ分どちらかの方向にずれている場合は、間違った位置にあります。
| 1 | 前方にずれている |
| 2 | 後方にずれている |
図5。 誤った位置のトランスミッションシフトシャフトレバー
| 1 | シフターレバー |
| 2 | トランスミッションシフトシャフトレバー |
| 3 | ピボットスクリュー |
| 4 | ワッシャー |
| 5 | ナット |
| 6 | クイックシフター |
| 7 | スクリュー |
図6。 クイックシフターの取り付け
| 1 | ハーネスコネクション[348B] |
| 2 | ケーブルストラップ(部品番号 10177) |
| 3 | ケーブルストラップ(部品番号 10006) |
| 4 | シフターレバー |
| 5 | クイックシフター |
図7。 クイックシフター
完成
| 1. | メインヒューズを取り付ける。 |
完成
クイックシフターの機能を有効にするためには、ハーレーダビッドソンのディーラーに DIGITAL TECHNICIAN II (デジタルテクニシャンII) (部品番号:HD-48650) を用いてソフトウェアアップデートを実施してもらってください。
