KIT SAKELAR KONTROL TANGAN MENYALA
941003462022-01-10
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit
Alat-alat yang Disarankan
Level Keahlian(1)
71500629
Kaca Mata Pelindung, Kunci Torsi
(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai
ISI KIT

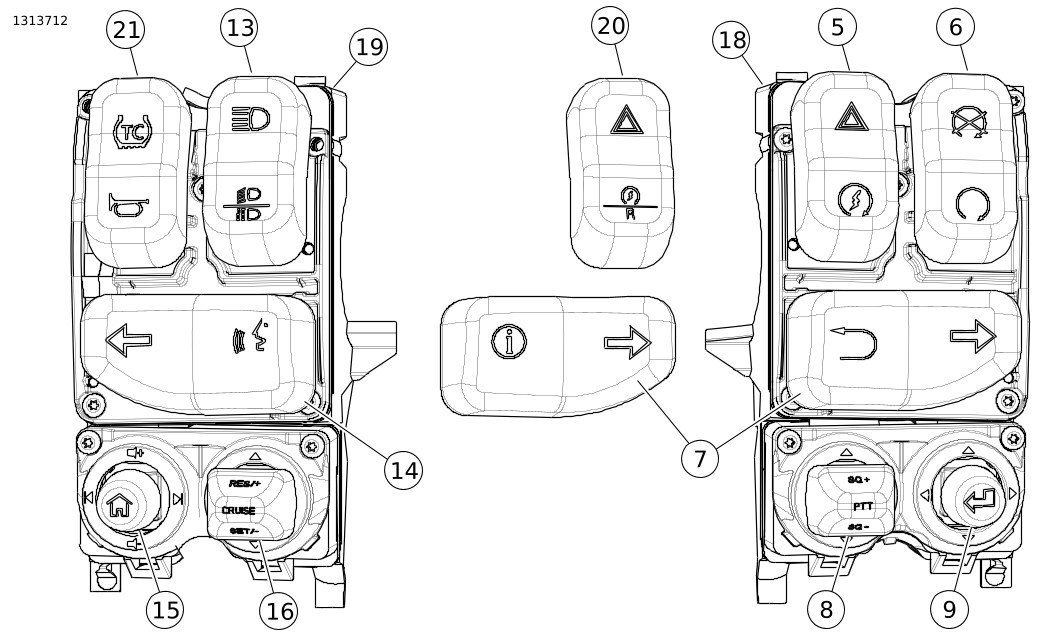

Gambar 1. Isi Kit: Sakelar Kontrol Tangan Menyala
Tabel 2. Isi Kit: Kit Sakelar Kontrol Tangan Menyala
Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan.
Item
Jumlah
Deskripsi
No. Komponen
Catatan
5
1
Tutup kunci, vertikal, hitam, dilengkapi ikon putih "nyalakan" dan "bahaya"
71500168
6
1
Tutup kunci, vertikal, hitam, dilengkapi ikon putih untuk "operasikan" dan "berhenti"
71500169
7
1
Tutup kunci, horizontal, hitam, dilengkapi ikon putih untuk "belok kanan" dan informasi "i”
71500170
Tutup kunci, horizontal, hitam, dilengkapi ikon putih untuk "belok kanan" dan “kembali”
71500484
8
1
Tutup kunci, tiga arah, CB, hitam, dilengkapi label berwarna putih "PTT", "SQ+", "SQ-"
71500225
9
1
Tutup tombol, lima arah (joystick), hitam, dilengkapi ikon putih "panah pilihan"
71500227
13
1
Tutup kunci, vertikal, hitam, dilengkapi ikon putih untuk lampu depan "jauh", lampu depan “dekat”, "lampu jauh untuk mendahului"
71500166
14
1
Tutup kunci, horizontal, hitam, dilengkapi ikon "belok kiri" dan "pengenalan suara” berwarna putih
71500167
15
1
Tutup tombol, lima arah (joystick), hitam, dilengkapi ikon "beranda" berwarna putih
71500226
16
1
Tutup kunci, tiga arah, hitam, dilengkapi label "CRUISE", "RES/+", dan "SET/-" berwarna putih
71500224
18
1
Unit sakelar, sisi kanan, hitam, dilengkapi ikon berwarna putih (mencakup item 5-9, 20)
71500485
19
1
Unit sakelar, sisi kiri, hitam, dilengkapi ikon berwarna putih (mencakup item 13-16, 21)
71500570
20
1
Tutup kunci, vertikal, hitam, dilengkapi ikon "bahaya" dan "start/mundur" ikon (Trike) berwarna putih
71500553
21
1
Tutup kunci, vertikal, hitam, dilengkapi ikon "Kontrol Traksi" dan "klakson" berwarna putih
71500533
UMUM
Model
Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
PERINGATAN
Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis tahun sepeda motor dan model sepeda motor dibutuhkan untuk pemasangan ini dan tersedia dari:
  • Dealer Harley-Davidson.
  • Portal Informasi Layanan H-D, akses berbasis langganan untuk sebagian besar model mulai tahun 2001 dan yang lebih baru. Lihat Pertanyaan Umum tentang Berlangganan untuk informasi lebih lanjut.
PEMBERITAHUAN
Menambahkan terlalu banyak aksesori listrik dapat membebani sistem pengisian daya kendaraan Anda. Jika gabungan aksesori elektrik yang beroperasi bersamaan menggunakan arus listrik yang lebih besar daripada yang dapat dihasilkan oleh sistem pengisian daya kendaraan, konsumsi listrik tersebut dapat menghabiskan daya baterai dan menyebabkan kerusakan pada sistem kelistrikan kendaraan. (00211d)
PERINGATAN
Saat memasang setiap aksesori kelistrikan, pastikan tidak melebihi nilai ampere maksimum pada sekring agar dapat melindungi sirkuit yang sedang diperbaiki. Jika menggunakan ampere maksimum di luar batas yang ditetapkan, kegagalan kelistrikan akan terjadi, yang dapat mengakibatkan kematian atau cedera parah. (00310a)
Kit membutuhkan arus tambahan hingga 14 mA dari sistem kelistrikan.
PERSIAPAN
Tinjau secara menyeluruh semua bagian MODUL KONTROL TANGAN pada manual servis sebelum memasang kit ini.
PERINGATAN
Untuk mencegah starter kendaraan tiba-tiba, yang dapat menyebabkan kematian atau cedera parah, lepas sekring utama sebelum melakukan pemasangan lampu depan. (00251b)
CATATAN
  • DENGAN sirene keamanan: Pada saat fob keamanan aktif, putar sakelar pengapian ke posisi ON. Lihat manual servis. Nonaktifkan sistem keamanan. Putar sakelar ignisi ke posisi OFF. SEGERA lepas sekring utama.
  • TANPA sirene keamanan: Lihat manual servis. Lepas sekring utama.
PELEPASAN
CATATAN
  • Lihat manual servis untuk mengetahui informasi spesifik mengenai langkah-langkah umum berikut.
  • Rekam jalur kabel harnes di dalam unit sakelar sebelum dilepaskan.
1. Lepas modul kontrol satu tangan.
a. Hanya untuk sisi KOPLING: Cungkil pelan tutup sakelar pemicu menggunakan obeng minus yang kecil. Geser tutup ke kiri untuk melepasnya.
b. Lepas dua sekrup dan klem setang.
c. Lepas unit tuas kontrol tangan.
d. Untuk KEDUA sisi: Longgarkan sekrup penahan rumah sakelar. Lepas rumahan sakelar.
CATATAN
Kait konektor rapuh. Hati-hati saat melepasnya.

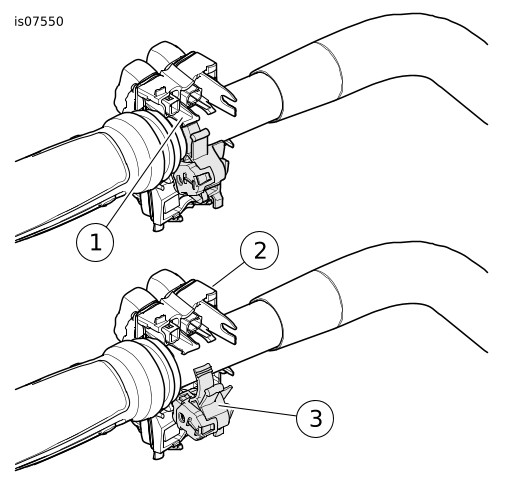

e. Gambar 2 Tarik penahan ratchet (1).
f. Putar segmen untuk memisahkan paket sakelar (2,3).
2. Cabut konektor kabel unit sakelar.
3. Sisihkan paket sakelar.
Gambar 2. Melepas Unit Sakelar Kontrol Tangan
PASANG
CATATAN
Gambar 1 Dua penutup sakelar longgar disediakan dalam kit ini.
  • Model Trike gunakan tutup (20) dengan ikon bahaya, mulai dan mundur.
  • Model tanpa radio menggunakan tutup (7) dengan ikon “Informasi” dan panah kanan.
Lihat manual servis untuk mengetahui informasi spesifik mengenai langkah-langkah umum berikut.
Kit ini hanya untuk model dengan kontrol traksi.
1. SEMUA model: Gambar 1 Pasang paket sakelar (18,19) dari kit. Lihat manual servis.
a. Pastikan harnes dirutekan dengan benar untuk mencegah kerusakan.
b. Tutup dengan menekan segmen paket sakelar pada setang hingga terdengar bunyi “klik” dua kali.
2. Pasang unit tuas kontrol tangan.
a. Pasang rumahan sakelar.
b. Kencangkan sekrup penahan rumahan sakelar hingga terkunci.
c. Pasang unit tuas kontrol tangan.
d. Pasang klem setang dengan dua sekrup yang telah dilepas sebelumnya, namun jangan dikencangkan.
e. Posisikan unit tuas kontrol tangan dan rumahan sakelar sesuai kenyamanan pengendara.
f. Kencangkan sekrup klem kontrol tangan.
Torque: 6,8–9 N·m (60–80 in-lbs)
g. Kencangkan sekrup rumah sakelar.
Torque: 4–5 N·m (35–44 in-lbs)
h. Hanya sisi rem: Pastikan gagang setang berputar bebas dan ada sedikit celah masuk dan keluar.
i. Hanya sisi kopling: Geser tutup sakelar jari ke kanan untuk memasang.
3. Ulangi cara ini untuk langkah berikutnya pada modul kontrol tangan.
SELESAI
CATATAN
Pastikan sakelar ignisi pada posisi OFF sebelum memasang sekring utama.
1. Pasang sekring utama. Lihat manual servis.
2. Putar sakelar ignisi ke posisi ON.
3. Pastikan semua sakelar modul kontrol tangan menyala.
4. Lakukan uji guna memastikan fungsi sakelar.
5. Putar sakelar ignisi ke posisi OFF.
6. Pastikan semua sakelar modul kontrol tidak tangan menyala.
PERINGATAN
Kontrol unit sakelar tangan kiri mengontrol sistem interlock kopling. Sepeda motor dengan unit sakelar yang salah dapat menyalakan gigi dan mengakibatkan hilang kendali, yang dapat menyebabkan kematian atau cedera parah. Pastikan sistem interlock kopling berfungsi saat unit sakelar diganti. (00632b)
7. Pastikan interlock kopling dapat berfungsi.
CATATAN
Lakukan langkah-langkah berikut secara berurutan.
  • Jangan melewatkan salah satu langkah.
  • Jika ada kegagalan saat pengujian, berhenti dan lakukan pemeriksaan kondisi sebelum melakukan prosedur selanjutnya.
a. Lepas kabel busi dari busi.
b. Duduk di kendaraan. Tekan dan tahan pedal rem belakang.
c. Putar sakelar ignisi ke posisi ON.
d. Putar sakelar operasikan/berhenti ke posisi OPERASIKAN.
e. Alihkan transmisi ke posisi netral dan lepaskan tuas kopling.
f. Tekan sebentar sakelar starter. Starter beroperasi.
g. Alihkan transmisi ke gigi paling tinggi.
h. Tarik tuas kopling dan tekan sebentar sakelar starter. Starter beroperasi.
i. Saat tuas kopling dilepas dan masukkan gigi transmisi, tekan sebentar sakelar starter. Starter tidak beroperasi.
j. Matikan pengapian dan sakelar operasikan/berhenti.
k. Pasang kabel busi.
