KIT DE PARE-BRISE / DÉFLECTEUR DE VENT
J060112022-10-17
INFORMATIONS GÉNÉRALES
Tableau 1. Informations générales
Kits | Outils suggérés | Niveau de compétence(1) |
|---|---|---|
57400270, 57400271, 57400279, 57400280, 57400281, 57400310, 57400526 | Lunettes de protection, clé dynamométrique |  |
(1) Serrer au couple de serrage ou utiliser d’autres outils et techniques modérés nécessaires
CONTENU DU KIT
Ce kit contient un pare-brise / déflecteur de vent.
GÉNÉRALITÉS
REMARQUE
Cette fiche
d’instructions peut contenir une vidéo supplémentaire
pour aider le programme d’installation à clarifier une certaine partie de l’assemblage.
Le lien de la vidéo se trouverait à la fin de cette fiche d’instructions.
Modèles
Pour des renseignements concernant la configuration des modèles, consultez le Pièces et accessoires (P&A) catalogue de vente au détail ou la section Pièces et accessoires de www.harley-davidson.com .
REMARQUE
Cette fiche d’instructions fait référence aux informations du manuel d’entretien. Un manuel d’entretien de l’année et du modèle de la motocyclette concernée est requis pour cette installation et peut être obtenu :
- auprès d’un concessionnaire Harley-Davidson.
- avec un accès par abonnement pour la plupart des modèles 2001 et ultérieurs dans le portail d’information sur le service H-D. Pour plus de renseignements, consulter la foire aux questions concernant les abonnements .
RETRAIT
| 1. | Figure 1. Retirez deux vis intérieures (3) et des rondelles en nylon (4). | |
| 2. | Desserrer les vis extérieures (3). | |
| 3. | Retirer le pare-brise/déflecteur de vent. | |
| 4. | Laisser la bande de garniture de caoutchouc (2) en place. |
INSTALLATION
| 1. | Positionner le pare-brise / déflecteur de vent. | |
| 2. | Figure 1. Installez des vis de montage (3) avec des rondelles en nylon (4). | |
| 3. | Vous devez vous assurer que les rondelles de nylon sont à l’extérieur du pare-brise / déflecteur de vent. | |
| 4. | Serrer les vis de montage à partir du centre vers le bord extérieur des deux côtés. | |
| 5. | Serrez les vis. Couple : 0,9–1,3 N·m (8–12 in-lbs) |
| 1 | Pare-brise/déflecteur de vent |
| 2 | Bande de garniture en caoutchouc |
| 3 | Vis (4) |
| 4 | Rondelle plate de nylon (4) |

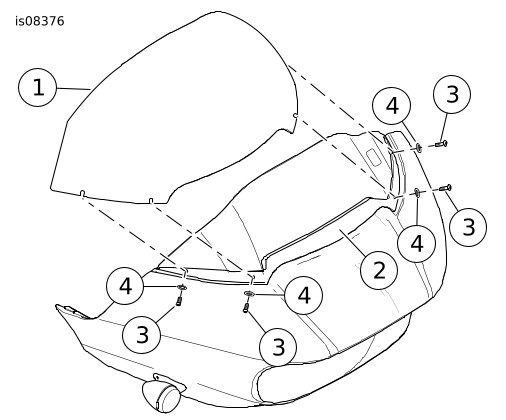

Figure 1. Installation du pare-brise / déflecteur de vent
ENTRETIEN
Entretien et nettoyage
AVIS
Les pare-brise/déflecteurs d’air en polycarbonate nécessitent un entretien particulier. Si vous n’entretenez pas le polycarbonate correctement, vous risquez d’endommager le pare-brise/déflecteur d’air. (00483e)
- Ne pas utiliser de benzine, de diluant à peinture, d'essence ou tout autre type de nettoyant agressif sur le pare-brise. Cela endommagerait la surface.
- Ne le lavez pas sous le soleil chaud ni lorsque la température est élevée.
- Les nettoyants abrasifs, alcalins ou en poudre peuvent endommager le pare-brise/déflecteur de vent.
- À certains moments de la journée, les reflets de la lumière du soleil sur l’intérieur courbé du pare-brise/déflecteur de vent peuvent provoquer une accumulation de chaleur extrême sur les instruments de la motocyclette. Faites attention en stationnant. Se stationner face au soleil, placer un objet opaque sur les instruments ou ajuster le pare-brise/déflecteur de vent de façon à éviter les réflexions.
REMARQUE
L’imperméabilisant de pare-brise Harley-Davidson, n° de pièce 99841-01, est approuvé pour une utilisation sur les pare-brise/déflecteurs de vent en polycarbonate Harley-Davidson.
