RODA TRIKE TOMAHAWK DEPAN
941003562022-08-08
UMUM
PERINGATAN
Hanya pasang roda dan kit pemasangan yang disetujui untuk model sepeda motor. Hubungi dealer Harley-Davidson untuk memastikan kelayakan. Memasang roda dan kit pemasangan yang tidak cocok atau memasang roda yang tidak disetujui untuk model sepeda motor Anda dapat mengakibatkan hilang kendali, yang menyebabkan kematian atau cedera parah. (00610c)
Nomor Kit
43300942
Model
Untuk informasi kesesuaian model, lihat Katalog Retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris).
CATATAN
Tutup hub aksesori tidak kompatibel dengan roda ini.
Isi Kit
Lihat Komponen Layanan untuk isi kit.
Persyaratan Pemasangan
Pemasangan yang tepat untuk kit ini memerlukan pembelian terpisah komponen berikut yang tersedia di dealer Harley-Davidson:
Kit Pemasangan Roda (lihat Tabel 1 dan Tabel 2 untuk menentukan peralatan yang diperlukan).
  • Dua Cakram Rem: stok /mentah (41500017), aksesori/dipoles (41500094), atau lihat Katalog Ritel P&A.
  • Sepuluh sekrup cakram rem (41500020), cincin penutup (41500019), dan bushing (41500018)
    • Atau
  • Dua kit sekrup krom (41500095) (perangkat keras sudah termasuk dalam kit rotor yang dipoles (41500094))
Pemasang dan Pelepas Bearing Roda (94134-09)
Jika dipasang di kendaraan dengan Sistem Pemantauan Tekanan Ban (TPMS) :
  • CVO Jepang saja (42300143)
  • Semua CVO kecuali Jepang (42300142)
Aksesori Motor Asli Harley-Davidson berikut direkomendasikan untuk pemeliharaan dan pembersihan yang tepat:
  • Chrome Clean & Shine (93600031 (AS) / 93600082 (Internasional))
  • Glaze Poly Sealant (93600026 (AS) / 93600079 (Internasional))
  • Harley® Wheel and Spoke Brush (Sikat Roda dan Jari-Jari Harley) (43078-99)
  • Wheel & Tire Cleaner (Pembersih Roda & Ban) (93600024 (AS) / 93600076 (Internasional))
  • Harley® Preserve Bare Aluminum Protectant (99845-07)
PERINGATAN
Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis untuk model sepeda motor Anda diperlukan untuk pemasangan ini dan tersedia di dealer Harley-Davidson.
PELEPASAN
CATATAN
Pasang batang katup yang dapat ditarik (40999-87) yang disertakan di kit pemasangan. Sisihkan pentil ban lainnya.
1. Lepas unit roda depan yang terpasang. Lihat manual servis.
a. Simpan as, mur as, dan spacer roda untuk pemasangan kit.
PEMASANGAN
PEMBERITAHUAN
Jangan menggunakan kembali sekrup cakram rem/rotor yang pernah dipakai. Penggunaan kembali sekrup ini dapat mengakibatkan hilangnya torsi dan kerusakan pada komponen rem. (00319c)
1. Lihat Gambar 1. Pasang rakitan batang katup (N) pada roda. Lihat manual servis.
CATATAN
Bantalan shim yang disediakan dalam kit pemasangan tidak diperlukan. Sisihkan.
2. Rakit komponen kit pemasangan roda dan cakram rem ke roda, menggunakan tabel komponen servis yang sesuai. Lihat manual servis.
CATATAN
Pasang bantalan utama terlebih dahulu dengan menggunakan manual servis dan PELEPAS/PEMASANG BANTALAN RODA yang sesuai.
  • Sisi kiri roda memiliki tanda DOT untuk mengidentifikasi sisi bantalan utama.
  • Pasang ban ke roda. Lihat manual servis.
  • Seimbangkan roda dan rakitan ban. Lihat manual servis.
3. Pasang roda depan (1), as bawaan, dan mur as bawaan. Lihat manual servis.
PEMELIHARAAN DAN PEMBERSIHAN
Komponen harus diperiksa secara berkala agar tetap selalu mengkilap dan berkilau.
  1. Bersihkan permukaan roda yang sangat kotor menggunakan Wheel & Tire Cleaner, yang diaplikasikan dengan Sikat Roda dan Jari-jari Harley.
  2. Bersihkan menyeluruh bagian krom menggunakan pembersih krom berkualitas, seperti Harley Chrome Clean & Shine.
  3. Setelah dibersihkan dan dipoles, kunci lapisan akhir menggunakan Harley-Davidson GLAZE POLY SEALANT.
KOMPONEN SERVIS

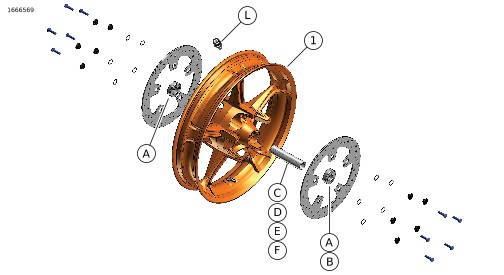

Gambar 1. Komponen Servis: Roda Depan
Tabel 1. Kit Pemasangan Roda Bearing 25 mm DEPAN (41455-08C)
Kit Pemasangan Roda Bearing 25 mm DEPAN (41455-08C)
ITEM (Jumlah Penggunaan dan Deskripsi)
Kesesuaian
Ukuran Roda
A
C
D
J
K
L
M
N
Touring 2008; FLHRC (non-ABS) dan Trike (non-ABS) 2009 dan yang lebih baru
16 x 3,0 inci
2
0
1
0
**
*
*
*
Touring (non-ABS) 2009 dan yang lebih baru
17 x 3,0 inci
2
0
1
0
0
*
*
*
Touring (non-ABS) 2008 dan yang lebih baru
18 x 3,5 inci
2
0
1
0
**
*
*
*
Dyna (kecuali FLD, FXDWG, dan FXDF) 2008 dan yang lebih baru
19 x 2,5 inci
2
1
0
**
0
*
*
0
VRSCAW, VRSCD, VRSCF dan VRSCDX (non-ABS) 2008 dan yang lebih baru
19 x 3,0 inci
2
1
0
**
0
*
*
0
Touring (non-ABS) 2009 dan yang lebih baru
19 x 3,5 inci
2
0
1
0
0
*
*
*
Kit pemasangan dirancang agar dapat berfungsi pada beragam gaya dan kesesuaian roda. Hubungi dealer Harley-Davidson untuk memastikan roda dan kit pemasangan dirancang dan disetujui untuk model sepeda motor yang akan dipasangi.
CATATAN:
* Lihat CATATAN di atas langkah pemasangan katup pada PEMASANGAN untuk menentukan batang katup yang tepat untuk digunakan dengan kit Anda. Sisihkan pentil ban lainnya.
** Lihat CATATAN kit roda Anda di atas langkah perakitan roda pada PEMASANGAN untuk menentukan apakah bearing shim digunakan untuk kit roda Anda beserta kesesuaiannya.
*** Shim bearing dipasang di bawah bearing utama.
A
Bearing, reguler (2)
9276A
C
Selongsong as
41748-08
D
Selongsong as
41900-08
J
Shim bearing***
41450-08
K
Shim bearing***
43903-08
L
Pentil ban, pendek
43157-83A
M
Pentil ban, panjang
43206-01
N
Batang katup, dapat ditarik
40999-87
Tabel 2. Kit Pemasangan Roda ABS Bearing 25 mm DEPAN (41454-08B)
Kit Pemasangan Roda ABS Bearing 25 mm DEPAN (41454-08B)
ITEM (Jumlah Penggunaan dan Deskripsi)
Kesesuaian
Ukuran Roda
A
B
C
D
J
K
L
M
N
Touring 2008; dan FLHRC 2009 dan yang lebih baru, dilengkapi ABS
16 x 3,0 inci
1
1
0
1
0
**
*
*
0
Touring 2009 dan yang lebih baru, dilengkapi ABS
17 x 3,0 inci
1
1
0
1
0
0
*
*
*
Touring 2008 dan yang lebih baru, dilengkapi ABS
18 x 3,5 inci
1
1
0
1
**
**
*
*
*
Dyna (kecuali FLD, FXDWG, dan FXDF) 2012 dan yang lebih baru, dilengkapi ABS
19 x 2,5 inci
1
1
1
0
**
0
*
*
0
VRSCAW, VRSCD, VRSCF dan VRSCDX 2008 dan yang lebih baru, dilengkapi ABS
19 x 3,0 inci
1
1
1
0
**
**
*
*
0
Touring 2009 dan yang lebih baru, dilengkapi ABS
19 x 3,5 inci
1
1
0
1
0
0
*
*
*
Kit pemasangan dirancang agar dapat berfungsi pada beragam gaya dan kesesuaian roda. Hubungi dealer Harley-Davidson untuk memastikan roda dan kit pemasangan dirancang dan disetujui untuk model sepeda motor yang akan dipasangi.
CATATAN:
* Lihat CATATAN di atas langkah pemasangan katup pada PEMASANGAN untuk menentukan batang katup yang tepat untuk digunakan dengan kit Anda. Sisihkan pentil ban lainnya.
** Lihat CATATAN kit roda Anda di atas langkah perakitan roda pada PEMASANGAN untuk menentukan bearing shim yang dapat digunakan untuk kit roda Anda beserta kesesuaiannya.
*** Bearing dengan sisi merah harus dipasang mengarah pada roda. Bearing ABS adalah bearing utama.
**** Shim bearing dipasang di bawah bearing utama.
A
Bearing, reguler
9276A
B
Bearing, ABS***
9252
C
Selongsong as
41748-08
D
Selongsong as
41900-08
J
Shim bearing****
41450-08
K
Shim bearing****
43903-08
L
Pentil ban, pendek
43157-83A
M
Pentil ban, panjang
43206-01
N
Batang katup, dapat ditarik
40999-87
