ערכת מגן רוח לדגמי FLHR (השוק הבינלאומי)
J008732022-02-01
כללי
מספר ערכה
58325-97, 58325-06, 58325-06A
דגמים
ערכות אלו מתאימות לדגמי FLHR משנת 1994 ואילך. הן יתאימו גם לדגמי FLHRS, שמותקנת בהם ערכת אביזרי חיבור והתקנה, מספר חלק 58221-04, הנרכשת בנפרד. (ציוד מקורי בדגמי FLHR לשוק הבינלאומי משנת 2006 ואילך.)
החלקים הנוספים הנדרשים
הערה
אפשר לקבל מדריך טיפולים לדגם האופנוע שלך מסוכן של Harley-Davidson.
תכולת הערכה
ראה את Unresolved graphic link ואת טבלה 1 .
התקנה
- הורד את מגן הרוח למקומו והכנס בזהירות את תושבות הצד בין בית הפנס הראשי לבין תמוכות פנסי העקיפה עד שהמגרעות בצד התחתון נכנסות לתוך הטבעות התחתונות.
- עמוד מול חזית האופנוע ודחוף בעדינות את הקצה העליון של מגן הרוח לאחור עד שהמגרעות העליונות משתלבות במלואן בטבעות העליונות.
- דחוף כלפי מטה את קפיצי הנועל העשוי חוט תיל עד שהקפיצים יימצאו מעל טבעות הגומי.
הערה
ודא שהמגרעות בכל אחת מהתושבות מוכנסות במלואן לטבעת הגומי.
הערה
אם נדרש כוונון כלשהו, שחרר את בורגי הנעילה וסובב את קפיצי הנועל למקומם התקין.
טיפול וניקוי
הערה
השתקפויות אור השמש מאזור פנים קימור השמשה יכול, בשעות מסוימות של היום, לגרום להצטברות חום קיצוני על אביזרי האופנוע. היזהר בעת חניה. חנה מול השמש, הנח חפץ אטום על אביזרי הרכב או כוון את השמשה כך שתימנע השתקפות.
התראה
מגיני הרוח של Harley-Davidson עשויים מלקסן. לקסן (Lexan) הוא חומר חסין יותר, ועמיד יותר בפני עיוותים מאשר סוגים אחרים של חומרים למגיני רוח, אך עדיין יש לטפל בו ולתחזק אותו כדי לשמור עליו. אם אין מטפלים בלקסן כראוי, עלול להיגרם נזק למגן הרוח. (00230b)
התראה
השתמש רק במוצרים המומלצים מטעם Harley-Davidson על מגיני רוח של Harley-Davidson. אין להשתמש בכימיקלים חזקים או בתכשירים דוחי-מים אשר עלולים לגרום נזק לפני מגן הרוח, כגון התכהות או התערפלות. (00231c)
התראה
אל תשתמש בבנזין, מדללי צבע, בדלק או בכל סוג אחר של חומרי ניקוי קשים על מגן הרוח. במקרה כזה, נזק עלול להיגרם לפני מגן הרוח. (00232c)
אל תנקה את Lexan ® פוליקרבונט ביום חם במקום החשוף לקרינת השמש או בטמפרטורות גבוהות. אבקות ניקוי וחומרי ניקוי שוחקים או אלקליים עלולים לגרום נזק לשמשה. אין לגרד את השמשה עם סכין גילוח או מכשירים חדים אחרים כי ייגרם נזק בלתי הפיך.
הערה
כיסוי השמשה במטלית נקייה ורטובה למשך כ-15 דקות לפני הרחיצה מקלה על הסרת חרקים מתים שהתייבשו.
המוצר Harley-Davidson Windshield Water Repellent Treatment (חומר דוחה מים למגן רוח), מספר חלק 99841-01, מאושר לשימוש על מגיני רוח Lexan ® של Harley-Davidson.
חלקי שירות

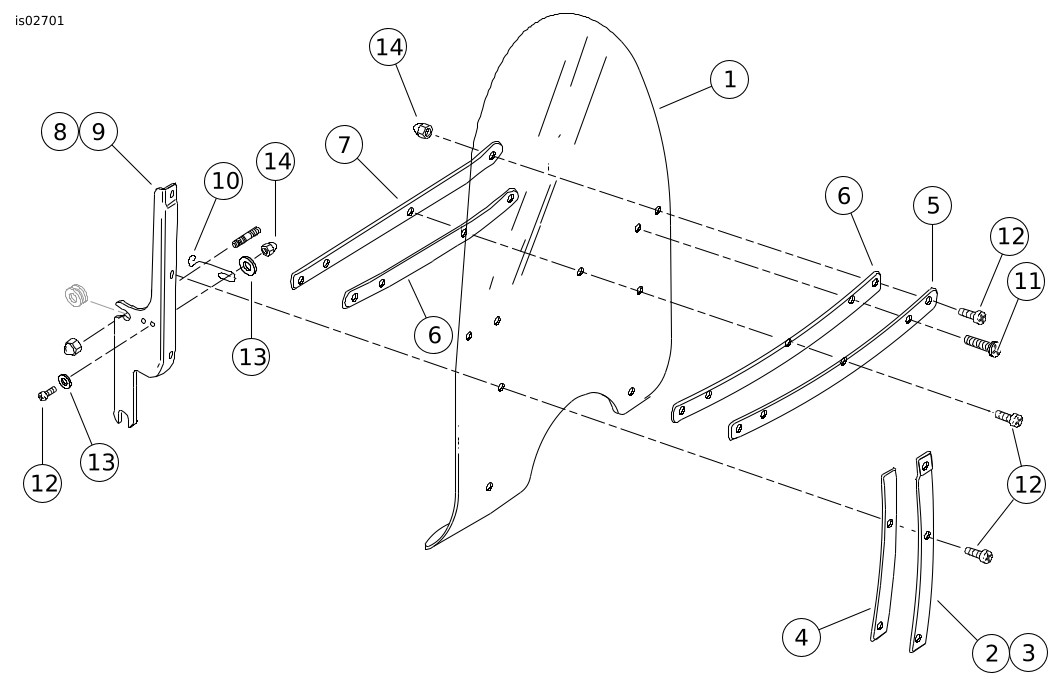

תרשים 1. חלקי שירות: ערכת מגן רוח לדגמי FLHR (השוק הבינלאומי)
טבלה 1. טבלת חלקי שירות
פריט | תיאור (כמות) | מספר חלק |
|---|---|---|
1 | מגן רוח, שקוף, גובה סטנדרטי (לערכה 58325-97) | 58327-97 |
מגן רוח, שקוף, פרופיל נמוך (לערכות 58325-06, 58325-06A) | 58327-06 | |
2 | תומך אנכי ימני חיצוני | 58406-75A |
3 | תומך אנכי שמאלי חיצוני | 58408-75A |
4 | סרט לתומך אנכי חיצוני (2) | 58417-77 |
5 | תומך אופקי חיצוני | 58428-94 |
6 | סרט לתומך אופקי (2) | 58416-77A |
7 | תומך אופקי פנימי | 53431-94 |
8 | תומך ימני | 58084-94 |
9 | תומך שמאלי | 58088-94 |
10 | נועלים קפיציים (2) | 38722-94 |
11 | בורגי Torx עם ראש פן (2) | 2452 |
12 | בורגי Torx עם ראש פן (11) | 2921A |
13 | דסקיות רגילות (8) | 6119 |
14 | אומי כיפה (13) | 7651 |
