KIT KACA DEPAN FLHR (INTERNASIONAL)
J008732022-02-01
UMUM
Nomor Kit
58325-97, 58325-06, 58325-06A
Model
Kit ini cocok untuk model FLHR tahun 1994 dan setelahnya. Juga akan cocok dengan model FLHRS dengan pembelian terpisah dari Kit Peralatan Pemasangan, Komponen Nomor 58221-04. (Tersedia untuk model FLHR Internasional tahun 2006 dan setelahnya.)
Komponen Tambahan Diperlukan
CATATAN
Manual Servis untuk model sepeda motor Anda tersedia di Dealer Harley-Davidson.
Isi Kit
Lihat Unresolved graphic link dan Tabel 1 .
PEMASANGAN
- Turunkan kaca depan dengan hati-hati dengan memasukkan braket samping di antara rumah lampu depan dan penahan lampu dim sampai takik pada sisi bawah terpasang pada gromet bawah.
- Berdiri di depan sepeda motor, dorong bagian atas kaca depan ke arah belakang secara lembut sampai takik pada sisi atas sepenuhnya terpasang pada gromet atas.
- Dorong ke bawah pegas kait wireform sampai pegas menonjol keluar dari karet gromet.
CATATAN
Pastikan takik pada setiap braket terpasang dengan kuat pada gromet karet.
CATATAN
Jika perlu penyesuaian, longgarkan baut penahan dan putar pegas kait ke posisi yang tepat.
PERAWATAN DAN PEMBERSIHAN
CATATAN
Pantulan sinar matahari di lengkungan bagian dalam kaca depan secara terus-menerus dapat menyebabkan penumpukan panas yang ekstrem pada instrumen sepeda motor. Pilih tempat parkir dengan cermat. Jika memarkir kendaraan di bawah sinar matahari, letakkan benda yang tidak tembus cahaya di atas instrumen, atau atur kaca depan untuk mencegah pantulan.
PEMBERITAHUAN
Kaca depan Harley-Davidson terbuat dari Lexan. Lexan adalah material yang lebih tahan lama dan tahan distorsi dibandingkan jenis material kaca depan sepeda motor lainnya, namun memerlukan perhatian dan perawatan untuk pemeliharaannya. Kelalaian dalam pemeliharaan Lexan yang benar dapat menyebabkan kerusakan pada kaca depan. (00230b)
PEMBERITAHUAN
Hanya gunakan produk yang direkomendasikan Harley-Davidson pada kaca depan Harley-Davidson. Jangan gunakan bahan kimia keras atau produk pelindung dari hujan, yang dapat menyebabkan kerusakan permukaan kaca depan, seperti menjadi kusam atau kabur. (00231c)
PEMBERITAHUAN
Jangan gunakan benzena, pengencer cat, bensin, atau jenis pembersih keras lainnya pada kaca depan. Hal tersebut akan merusak permukaan kaca depan. (00232c)
Jangan membersihkan Lexan ® polikarbonat di bawah sinar matahari atau pada suhu tinggi. Pembersih bubuk, abrasif, dan bersifat alkali akan merusak kaca depan. Jangan gesek kaca depan dengan pisau tajam atau alat tajam lainnya karena dapat menyebabkan kerusakan permanen.
CATATAN
Tutup kaca depan dengan kain basah bersih sekitar 15 menit sebelum mencuci motor agar serangga kering lebih mudah dibersihkan.
Perawatan Penolak Air Kaca Depan Nomor Komponen 99841-01, disetujui untuk digunakan pada kaca depan Harley-Davidson Lexan ® .
KOMPONEN SERVIS

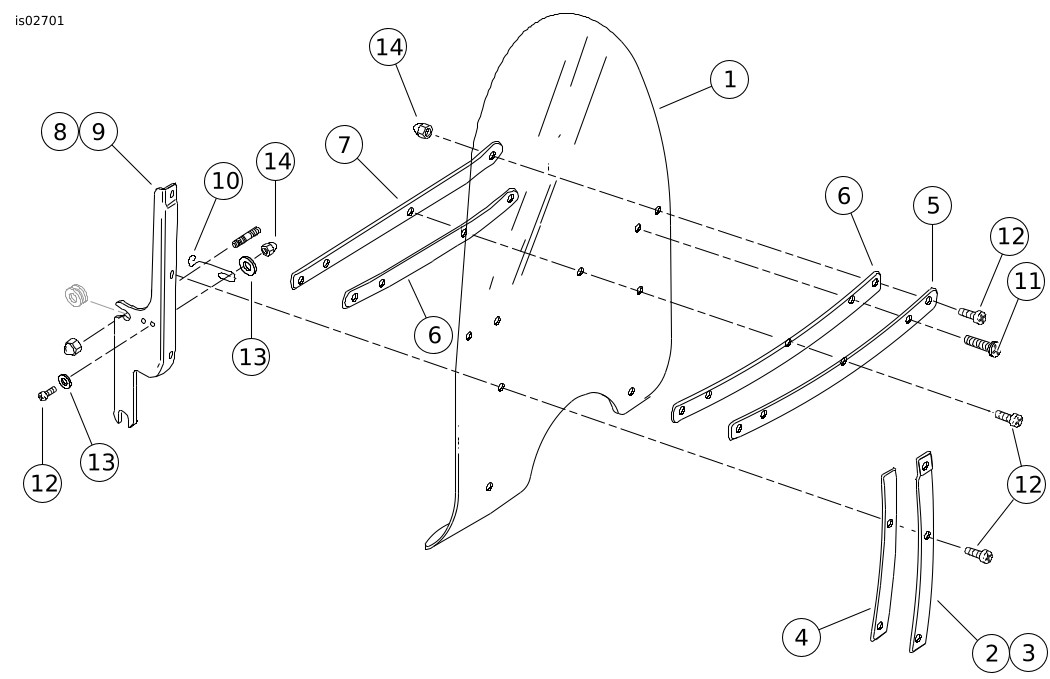

Gambar 1. Komponen Servis: Kit Kaca Depan FLHR (Internasional)
Tabel 1. Tabel Komponen Servis
Item | Deskripsi (Jumlah) | Nomor Komponen |
|---|---|---|
1 | Kaca depan, bening, ketinggian standar (untuk Kit 58325-97) | 58327-97 |
Kaca depan, bening, profil rendah (untuk Kit 58325-06, 58325-06A) | 58327-06 | |
2 | Penjepit vertikal luar Kanan | 58406-75A |
3 | Penjepit vertikal luar Kiri | 58408-75A |
4 | Perekat penjepit vertikal luar (2) | 58417-77 |
5 | Penjepit horizontal luar | 58428-94 |
6 | Perekat penjepit horizontal (2) | 58416-77A |
7 | Penjepit horizontal sisi dalam | 53431-94 |
8 | Braket Kanan | 58084-94 |
9 | Braket Kiri | 58088-94 |
10 | Pegas kait (2) | 38722-94 |
11 | Sekrup kepala obeng Torx (2) | 2452 |
12 | Sekrup kepala obeng Torx (11) | 2921A |
13 | Cincin polos (8) | 6119 |
14 | Mur dop, (13) | 7651 |
