โยงเกียร์แบบฟอร์เวิร์ดคอนโทรล
941003272023-01-19
ข้อมูลทั่วไป
ตาราง 1 ข้อมูลทั่วไป
ชุด | เครื่องมือที่แนะนำ | ระดับทักษะ(1) |
|---|---|---|
33600402 | แว่นตานิรภัย ประแจวัดแรงบิด |  |
(1) การขันให้ได้ตามค่าแรงบิดหรือต้องมีเครื่องมือและเทคนิคอย่างอื่นควบคุม
เนื้อหาเกี่ยวกับชุดอุปกรณ์

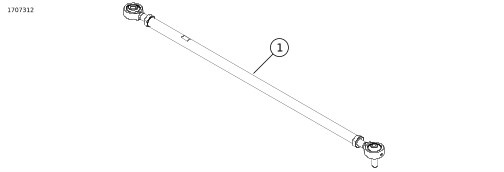

รูปภาพ 1 เนื้อหาเกี่ยวกับชุดอุปกรณ์: โยงเกียร์แบบฟอร์เวิร์ดคอนโทรล Revolution Max
ตาราง 2 เนื้อหาเกี่ยวกับชุดอุปกรณ์: โยงเกียร์แบบฟอร์เวิร์ดคอนโทรล Revolution Max
 | ตรวจสอบชิ้นส่วนทั้งหมดว่ามีอยู่ครบ ในชุดอุปกรณ์ ก่อนการติดตั้ง หรือก่อนถอดชิ้นส่วนออกจากยานพาหนะ | ||||
|---|---|---|---|---|---|
รายการ | จำนวน | คำอธิบาย | หมายเลขชิ้นส่วน | ข้อความ | |
 | 1 | 1 | โยงเกียร์แบบฟอร์เวิร์ดคอนโทรล, สีดำ | 33600402 | |
ทั่วไป
รุ่น
สำหรับข้อมูลการใช้งานร่วมกันกับแต่ละรุ่น โปรดดูที่ ชิ้นส่วนและอุปกรณ์เสริม (P&A) แคตตาล็อกขายปลีก หรือแคตตาล็อกส่วนชิ้นส่วนและอุปกรณ์เสริมของ www.harley-davidson.com
ตรวจสอบว่าเอกสารคำแนะนำที่ใช้เป็นเอกสารเวอร์ชันล่าสุด มีจำหน่ายที่: h-d.com/isheets
ติดต่อศูนย์บริการลูกค้า Harley-Davidson ที่ 1-800-258-2464 (สหรัฐอเมริกา) หรือ 1-414-343-4056
ข้อกำหนดในการติดตั้ง
คำเตือนความปลอดภัยของผู้ขับขี่และผู้โดยสารขึ้นอยู่กับการติดตั้งชุดอุปกรณ์นี้อย่างถูกต้อง ใช้ขั้นตอนในคู่มือการให้บริการที่เหมาะสม หากคุณไม่สามารถดำเนินการหรือไม่มีเครื่องมือที่ถูกต้อง โปรดให้ตัวแทน Harley-Davidson ทำการติดตั้ง การติดตั้งอุปกรณ์นี้อย่างไม่เหมาะสมอาจส่งผลต่อการเสียชีวิตหรือการบาดเจ็บที่รุนแรง (00333b)
หมายเหตุ
เอกสารแนะนำฉบับนี้อ้างอิงจากข้อมูลคู่มือซ่อมบำรุง ต้องใช้คู่มือบริการสำหรับมอเตอร์ไซค์ปี/รุ่นเดียวกันเพื่อการติดตั้งนี้ ซึ่งรับได้จาก:
- ผู้จำหน่าย Harley-Davidson
- พอร์ทัลข้อมูลบริการ H-D, การเข้าถึงแบบบอกรับเป็นสมาชิก พร้อมให้ใช้งานสำหรับรถรุ่นปี 2001 เป็นต้นไป สำหรับข้อมูลเพิ่มเติม โปรดดูที่คำถามที่พบบ่อยเกี่ยวกับการบอกรับเป็นสมาชิก
เตรียมพร้อม
| 1. | ถอดฟิวส์หลักออก |
ถอด
| 1. | รูปภาพ 2 ถอดโยงเกียร์ออก a. ถอดสกรู (4) b. ถอดสกรูป (5), แหวน (2) และน็อต (1) c. ถอดชุดโยงเกียร์ (3) | |
| 2. | รูปภาพ 3 ถอดโยงเกียร์ OE (2) ออกจากคันเปลี่ยนเกียร์ที่เท้า (1) |

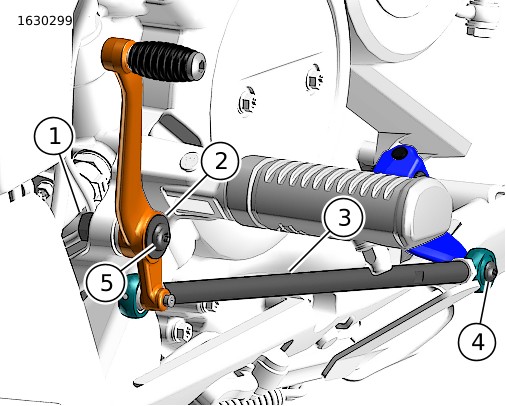

| 1 | น็อต |
| 2 | แหวนรอง |
| 3 | ชุดโยงเกียร์ |
| 4 | สกรู |
| 5 | สกรู |
รูปภาพ 2 ชุดโยงเกียร์

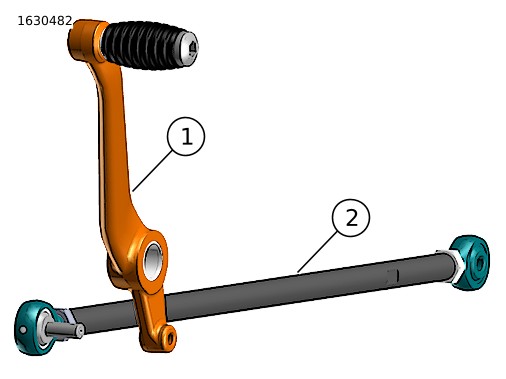

| 1 | คันเปลี่ยนเกียร์ที่เท้า |
| 2 | คันโยงเกียร์ |
รูปภาพ 3 คันเปลี่ยนเกียร์ที่เท้า
ติดตั้ง
| 1. | รูปภาพ 3 ติดตั้งโยงเกียร์ (2) เข้ากับคันเปลี่ยนเกียร์ที่เท้า (1) ขันให้แน่น แรงบิด: 10–12.5 N·m (89–111 in-lbs) | |
| 2. | รูปภาพ 2 ติดตั้งโยงเกียร์ a. ติดตั้งโยงเกียร์ ตัวใหม่ (3) b. ติดสกรู (4) ขันให้แน่น แรงบิด: 10–12 N·m (89–106 in-lbs) c. ติดตั้งแหวนรอง (2) สกรู (5) และน็อต (1) ขันให้แน่น แรงบิด: 24.5–30 N·m (18–22 ft-lbs) |
เสร็จสมบูรณ์
| 1. | ติดตั้งฟิวส์หลัก |
