PENGHUBUNG PEMINDAH KONTROL DEPAN
941003272023-01-19
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit | Alat-alat yang Disarankan | Level Keahlian(1) |
|---|---|---|
33600402 | Kaca Mata Pelindung, Kunci Torsi |  |
(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai
ISI KIT
Gambar 1. Isi Kit: Penghubung Pemindah Kontrol Depan Revolution Max
Tabel 2. Isi Kit: Penghubung Pemindah Kontrol Depan Revolution Max
 | Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan. | ||||
|---|---|---|---|---|---|
Item | Jumlah | Deskripsi | No. Komponen | Catatan | |
 | 1 | 1 | Penghubung kontrol depan, hitam | 33600402 | |
UMUM
Model
Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis tahun sepeda motor dan model sepeda motor dibutuhkan untuk pemasangan ini dan tersedia dari:
- Dealer Harley-Davidson.
- Portal Informasi Layanan H-D, akses berbasis langganan untuk sebagian besar model mulai tahun 2001 dan yang lebih baru. Lihat Pertanyaan Umum tentang Berlangganan untuk informasi lebih lanjut.
PERSIAPAN
| 1. | Lepaskan sekring utama |
PELEPASAN
| 1. | Gambar 2 Lepaskan penghubung pemindah gigi. a. Lepaskan sekrup (4). b. Lepaskan sekrup (5), cincin (2), dan mur (1). c. Lepaskan rangkaian penghubung pemindah gigi (3). | |
| 2. | Gambar 3 Lepaskan penghubung pemindah gigi OE (2) dari pemindah gigi kaki (1). |
| 1 | Mur |
| 2 | Cincin pengunci |
| 3 | Rangkaian penghubung pemindah gigi |
| 4 | Sekrup |
| 5 | Sekrup |

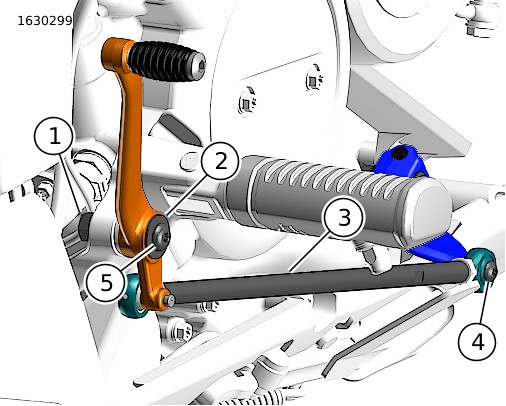

Gambar 2. Rangkaian Penghubung Pemindah Gigi
| 1 | Pemindah gigi kaki |
| 2 | Penghubung pemindah gigi |
Gambar 3. Pemindah Gigi Kaki
PASANG
| 1. | Gambar 3 Pasangkan penghubung pemindah gigi (2) ke pemindah gigi kaki (1). Kencangkan. Torque: 10–12,5 N·m (89–111 in-lbs) | |
| 2. | Gambar 2 Pasangkan penghubung pemindah gigi. a. Pasangkan penghubung pemindah gigi baru (3). b. Pasang sekrup (4). Kencangkan. Torque: 10–12 N·m (89–106 in-lbs) c. Pasangkan cincin (2), sekrup (5) dan mur (1). Kencangkan. Torque: 24,5–30 N·m (18–22 ft-lbs) |
SELESAI
| 1. | Pasangkan sekering utama |
