กระเป๋าข้างแบบแข็ง
941003582023-08-15
ข้อมูลทั่วไป
ตาราง 1 ข้อมูลทั่วไป
ชุด | เครื่องมือที่แนะนำ | ระดับทักษะ(1) |
|---|---|---|
90202534 | แว่นตานิรภัย ประแจวัดแรงบิด |  |
(1) อุปกรณ์พิเศษหรือเทคนิคที่ต้องใช้ในการติดตั้ง
เนื้อหาเกี่ยวกับชุดอุปกรณ์

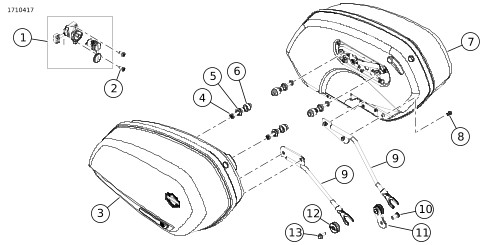

รูปภาพ 1 เนื้อหาเกี่ยวกับชุดอุปกรณ์: กระเป๋าข้างแบบแข็ง
ตาราง 2 เนื้อหาเกี่ยวกับชุดอุปกรณ์: กระเป๋าข้างแบบแข็ง
 | ตรวจสอบชิ้นส่วนทั้งหมดว่ามีอยู่ครบ ในชุดอุปกรณ์ ก่อนการติดตั้ง หรือก่อนถอดชิ้นส่วนออกจากยานพาหนะ | ||||
|---|---|---|---|---|---|
รายการ | จำนวน | คำอธิบาย | หมายเลขชิ้นส่วน | ข้อความ | |
 | 1 | 2 | ชุดอุปกรณ์ล็อก | 90300216 | |
| 2 | 4 | สกรู, TORX, PLASTITE | 10200557 | |
| 3 | 1 | กระเป๋าข้าง, ขวา | ไม่มีจำหน่ายแยก | |
| 4 | 4 | สกรู TORX หัวจมมีล็อกแพตช์ | 10200033 | |
| 5 | 4 | ตัวยึดเชื่อมต่อ | 90201533 | |
| 6 | 4 | สเปเซอร์เชื่อมต่อ | 90201541 | |
| 7 | 1 | กระเป๋าข้าง, ซ้าย | ไม่มีจำหน่ายแยก | |
| 8 | 4 | สกรู | 10200414 | |
| 9 | 1 | ก้านเชื่อมต่อ ด้านขวา | 90202266 | |
| 1 | ก้านเชื่อมต่อ ด้านซ้าย | 90202265 | ||
| 10 | 1 | สกรู TORX หัวกระดุม | 4512A | |
| 11 | 1 | แหวนยางฐานยึด ด้านซ้าย | 90201666 | |
| 12 | 1 | แหวนยางฐานยึด ด้านขวา | 90201524 | |
| 13 | 1 | สกรูหัวจาน | 10200626 | |
ทั่วไป
รุ่น
สำหรับข้อมูลการใช้งานร่วมกันกับแต่ละรุ่น โปรดดูที่ ชิ้นส่วนและอุปกรณ์เสริม (P&A) แคตตาล็อกขายปลีก หรือแคตตาล็อกส่วนชิ้นส่วนและอุปกรณ์เสริมของ www.harley-davidson.com
ตรวจสอบว่าเอกสารคำแนะนำที่ใช้เป็นเอกสารเวอร์ชันล่าสุด มีจำหน่ายที่: h-d.com/isheets
ติดต่อศูนย์บริการลูกค้า Harley-Davidson ที่ 1-800-258-2464 (สหรัฐอเมริกา) หรือ 1-414-343-4056
สําหรับการซ่อมบำรุงใดๆ ที่เกี่ยวข้องกับชิ้นส่วนกระเป๋าข้าง โปรดดูแคตตาล็อกชิ้นส่วน Softail สําหรับ FXLRST
สําหรับขั้นตอนในการถอดและประกอบกระเป๋าข้าง โปรดดูคู่มือซ่อมบำรุง Softail สําหรับ FXLRST
ข้อกำหนดในการติดตั้ง
คำเตือนความปลอดภัยของผู้ขับขี่และผู้โดยสารขึ้นอยู่กับการติดตั้งชุดอุปกรณ์นี้อย่างถูกต้อง ใช้ขั้นตอนในคู่มือการให้บริการที่เหมาะสม หากคุณไม่สามารถดำเนินการหรือไม่มีเครื่องมือที่ถูกต้อง โปรดให้ตัวแทน Harley-Davidson ทำการติดตั้ง การติดตั้งอุปกรณ์นี้อย่างไม่เหมาะสมอาจส่งผลต่อการเสียชีวิตหรือการบาดเจ็บที่รุนแรง (00333b)
หมายเหตุ
เอกสารแนะนำฉบับนี้อ้างอิงจากข้อมูลคู่มือซ่อมบำรุง ต้องใช้คู่มือบริการสำหรับมอเตอร์ไซค์ปี/รุ่นเดียวกันเพื่อการติดตั้งนี้ ซึ่งรับได้จาก:
- ผู้จำหน่าย Harley-Davidson
- พอร์ทัลข้อมูลบริการ H-D, การเข้าถึงแบบบอกรับเป็นสมาชิก พร้อมให้ใช้งานสำหรับรถรุ่นปี 2001 เป็นต้นไป สำหรับข้อมูลเพิ่มเติม โปรดดูที่คำถามที่พบบ่อยเกี่ยวกับการบอกรับเป็นสมาชิก
สินค้าเหล่านี้มีขายในตัวแทนจำหน่าย Harley-Davidson ของคุณ
- รุ่น FXLR/S ปี 2018 ขึ้นไป: ต้องซื้อชุดย้ายตำแหน่งสัญญาณไฟเลี้ยว (หมายเลขชิ้นส่วน 67801349) แยกต่างหากสําหรับการติดตั้งนี้
เตรียมพร้อม
| 1. | เอาฟิวส์หลักออก ดูคู่มือการให้บริการ | |
| 2. | ถอดที่นั่งออก ดูคู่มือการให้บริการ | |
| 3. | ถอดชุดสัญญาณไฟเลี้ยวด้านหลังออกจากส่วนรองรับบังโคลน ดูคู่มือการให้บริการ a. เก็บชุดไฟสัญญาณไว้สําหรับชุดย้ายตำแหน่งสัญญาณไฟเลี้ยว |
ประกอบชุดอุปกรณ์ล็อก
| 1 | ทัมเบลอร์ (อย่างละ 2 สำหรับ #11, 12, 13, 14, 21, 22, 23, 24) |
| 2 | สปริง (6) |
| 3 | ปะเก็น |
| 4 | ชุดล็อค |
| 5 | เรือนตัวล็อก |
| 6 | เพลตตัวยึด |
| 7 | หมุดล็อก |
รูปภาพ 3 ชิ้นส่วนชุดอุปกรณ์ล็อก
หมายเหตุ
รูปภาพ 5 ตำแหน่งกุญแจ 1, 2, 3 และ 4 ไม่ได้ ใช้สําหรับชุดประกอบอุปกรณ์ล็อกนี้
| 1. | รูปภาพ 5 วัดความลึกรอยตัดที่ตำแหน่งกุญแจ 5, 6, 7 และ 8 บน อุปกรณ์ดั้งเดิม (OE) กุญแจ | |||||
| 2. | เขียนค่าลงในคอลัมน์ความลึกที่วัดได้ของ ตาราง 3 หมายเหตุ รหัสความลึกรอยตัดที่จะใช้เป็นเลขหลักที่สองของหมายเลขทัมเบลอร์ (คอลัมน์สุดท้าย)
| |||||
| 3. | จากความลึกรอยตัดที่วัดได้ ให้เขียนรหัสความลึกของกุญแจจาก รูปภาพ 5 ลงในคอลัมน์รหัสความลึกของ ตาราง 3 | |||||
| 4. | รูปภาพ 6 ติดตั้งสปริงลงในรูที่ตำแหน่ง 6 และ 7 ที่ด้าน A ของอุปกรณ์ล็อก | |||||
| 5. | ติดตั้งทัมเบลอร์ลงในตำแหน่ง 6 และ 7 ตามหมายเลขทัมเบลอร์ที่กําหนดใน ตาราง 3 | |||||
| 6. | ติดตั้งสปริงลงในรูที่ตำแหน่ง 5 และ 8 ที่ด้าน B ของอุปกรณ์ล็อก | |||||
| 7. | ติดตั้งทัมเบลอร์ลงในตำแหน่ง 5 และ 8 ตามหมายเลขทัมเบลอร์ที่กําหนดใน ตาราง 3 | |||||
| 8. | ในขณะที่จับทัมเบลอร์ให้เข้าที่จนสุด ให้เสียบกุญแจในชุดประกอบอุปกรณ์ล็อกที่ประกอบแล้ว | |||||
| 9. | ตรวจสอบว่าทัมเบลอร์ทั้งหมดประกอบได้ถูกต้อง | |||||
| 10. | รูปภาพ 7 เมื่อเสียบกุญแจแล้ว ให้ทาจาระบีที่ชุดประกอบอุปกรณ์ล็อกที่ประกอบแล้ว (2) | |||||
| 11. | ทาจาระบีที่หมุดล็อก (5) | |||||
| 12. | ใส่หมุดล็อก (5) ลงในเรือนตัวล็อก (3) หมายเหตุ รูปภาพ 8 รูปแบบหัวต่อ (1) บนชุดประกอบอุปกรณ์ล็อกต้องประกบกับรูหมุดล็อก (2) ตรวจสอบว่าหมุดล็อกเคลื่อนที่โดยการหมุนกุญแจและกระบอกล็อก | |||||
| 13. | เมื่อเสียบกุญแจแล้วให้ติดตั้งชุดอุปกรณ์ล็อกที่ประกอบแล้ว (2) ลงในเรือนตัวล็อก (3) | |||||
| 14. | รูปภาพ 7 ใส่เพลตตัวยึด (4) ลงในเรือนตัวล็อก (3 a. รูปภาพ 4 ตรวจดูให้แน่ใจว่าเพลตตัวยึด (1) เสมอกันกับพื้นผิวของเรือนตัวล็อก b. ใช้หัวตอกและค้อน ตอกหลักทั้งสี่ของตัวยึด (2) เพื่อให้เพลตตัวยึดเข้าที่ |
รูปภาพ 4 เพลตตัวยึด | ||||
| 15. | ถอดกุญแจออก | |||||
| 16. | รูปภาพ 7 ติดตั้งปะเก็น (1) กับตัวล็อกค (2 |
| A | สถานีทัมเบลอร์ |
| 1 | 15.55 มม. (.612 นิ้ว) |
| 2 | 14.45 มม. (.569 นิ้ว) |
| 3 | 12.35 มม. (.486 นิ้ว) |
| 4 | 11.25 มม. (.443 นิ้ว) |
| 5 | 9.15 มม. (.360 นิ้ว) |
| 6 | 8.05 มม. (.317 นิ้ว) |
| 7 | 5.95 มม. (.234 นิ้ว) |
| 8 | 4.85 มม. (.191 นิ้ว) |
| B | ความลึกรอยตัด |
| . | 0.15 มม. (.006 นิ้ว) = รหัสความลึก 1 |
| . | 0.75 มม. (.030 นิ้ว) = รหัสความลึก 2 |
| . | 1.45 มม. (.057 นิ้ว) = รหัสความลึก 3 |
| . | 2.25 มม. (.089 นิ้ว) = รหัสความลึก 4 |
รูปภาพ 5 แผนภาพรหัสกุญแจ
| A | ด้าน A |
| B | ด้าน B |
| 5 | ตำแหน่ง 5 |
| 6 | ตำแหน่ง 6 |
| 7 | ตำแหน่ง 7 |
| 8 | ตำแหน่ง 8 |
รูปภาพ 6 สปริงและทัมเบลอร์
| 1 | ปะเก็น |
| 2 | ชุดประกอบอุปกรณ์ล็อก |
| 3 | เรือนตัวล็อก |
| 4 | เพลตตัวยึด |
| 5 | หมุดล็อก |
รูปภาพ 7 ชุดประกอบตัวเรือน (1)
| 1 | หัวต่ออุปกรณ์ล็อก |
| 2 | รูหมุดล็อก |
รูปภาพ 8 รูปแบบการประกบ
ตาราง 3 คำแนะนำล็อกกุญแจ
สถานี | ด้านข้าง | ความลึกที่วัด | รหัสความลึก | หมายเลขทัมเบลอร์ |
|---|---|---|---|---|
5 | ข | 2__ | ||
6 | ก | 1__ | ||
7 | ก | 1__ | ||
8 | ข | 2__ |
ติดตั้ง
ชุดอุปกรณ์ล็อก
| 1. | รูปภาพ 9 ถอดชุดประกอบสลัก a. ถอดสกรู (11) b. ถอดก้านสลัก (4) และโอริง (3) ออก c. ถอดสกรู (12) ออก d. ถอดชุดประกอบสลัก (1) ออก | |
| 2. | ติดตั้งชุดอุปกรณ์ล็อก a. ตรวจสอบให้แน่ใจว่าตัวล็อก (10) อยู่ในตําแหน่งปลดล็อก หมายเหตุ หมุดล็อกควรหันไปทางฝาพับด้านใน b. ติดตั้งตัวล็อก (10) กับชุดประกอบสลัก (1) c. ติดตั้งสกรู (9) ขันให้แน่น แรงบิด: 1.7–2.3 N·m (15–20 in-lbs) | |
| 3. | ติดตั้งชุดสลัก a. จัดตําแหน่งชุดประกอบสลัก (1) เข้ากับฝาพับด้านใน (2) b. ติดตั้งสกรู (12) ขันให้แน่น แรงบิด: 1.1–1.7 N·m (10–15 in-lbs) c. ติดตั้งโอริง (3) เข้ากับก้านสลัก (4) d. ติดตั้งก้านสลัก (4) และสกรู (11) ขันให้แน่น แรงบิด: 2.3–3.4 N·m (20–30 in-lbs) |
ก้านเชื่อมต่อ
| 1. | รูปภาพ 9 ติดตั้งก้านเชื่อมต่อ a. ทาน้ำยาล็อกเกลียวที่สกรู (8)ตัวล็อคเกลียวแรงปานกลางและสารกันรั่ว (สีฟ้า) LOCTITE 243 (99642-97) b. จัดตําแหน่งก้านเชื่อมต่อ (5) บนฝาพับด้านใน (2) c. ติดตั้งสกรู (8) ขันให้แน่น แรงบิด: 17–21 N·m (13–15 ft-lbs) |
| 1 | ชุดสลัก |
| 2 | ฝาปิดทรงเปลือกหอยด้านใน |
| 3 | โอริง |
| 4 | ก้านสลัก |
| 5 | แท่นวาง |
| 6 | สกรูบานพับ (4) |
| 7 | บานพับ (2) |
| 8 | สกรู (2) |
| 9 | สกรู (2) |
| 10 | การล็อค |
| 11 | สกรู (1) |
| 12 | สกรู (5) |
รูปภาพ 9 การประกอบสลัก
กระเป๋าห้อยท้าย
| 1. | ดู รูปภาพ 10 และ รูปภาพ 11 a. เลื่อนตัวยึดเชื่อมต่อ (4) ไปบนสกรูยึด (5) b. เลื่อนสเปเซอร์ (3) ไปบนสกรูยึด (5) c. ทาน้ำยาล็อกเกลียวที่สกรูยึด (5)ตัวล็อคเกลียวแรงปานกลางและสารกันรั่ว (สีฟ้า) LOCTITE 243 (99642-97) d. ติดตั้งสกรูยึด (5) ผ่านส่วนรองรับบังโคลน (2) ลงในตัวยึดบังโคลน (1) ขันให้แน่น แรงบิด: 29–37 N·m (21–27 ft-lbs) | |
| 2. | อ้างอิงถึงรูป 10ติดตั้งแหวนยางฐานยึดด้านขวา a. ทาน้ำยาล็อกเกลียวที่สกรู (9)ตัวล็อคเกลียวแรงปานกลางและสารกันรั่ว (สีฟ้า) LOCTITE 243 (99642-97) b. จัดตําแหน่งและติดตั้งแหวนยางฐานยึด (7) เข้ากับฐาน (8) c. ติดตั้งสกรู (9) ขันให้แน่น แรงบิด: 11–14 N·m (97–124 in-lbs) | |
| 3. | อ้างอิงถึงรูป 11ติดตั้งแหวนยางฐานยึดด้านซ้าย a. ทาน้ำยาล็อกเกลียวที่สกรู (8)ตัวล็อคเกลียวแรงปานกลางและสารกันรั่ว (สีฟ้า) LOCTITE 243 (99642-97) b. จัดตําแหน่งแหวนยางฐานยึด (7) เข้ากับเฟรม (9) c. ติดตั้งสกรู (8) ขันให้แน่น | |
| 4. | ดู รูปภาพ 12 และ รูปภาพ 13 เพื่อติดตั้งกระเป๋าข้าง a. รูปภาพ 12 เปิดฝาพับด้านนอกของกระเป๋าข้าง (3) b. รูปภาพ 12 ดึงออกและหมุนลูกบิดล็อก (4) ไปยังตําแหน่งปลดล็อก (5) c. รูปภาพ 13 วางฐานยึดกระเป๋าข้าง (2) บนสตัดยึด (3) พร้อมกับจัดตําแหน่งก้านเชื่อมต่อกระเป๋าข้าง (4) ให้ตรงกับแหวนยางฐานยึด (5) เลื่อนกระเป๋าข้างรถไปข้างหน้าครบถ้วน d. รูปภาพ 13 หมุนลูกบิดล็อกไปยังตําแหน่งล็อก (6) จนกว่าจะได้ยินเสียงคลิก ให้ตรวจสอบว่าลูกบิดไม่สามารถหมุนกลับไปยังตำแหน่งปลดล็อคได้ โดยที่ไม่ดึงออกบนลูกบิด หมายเหตุ ตัวบ่งชี้ (1) มีไว้เพื่อแสดงเมื่อลูกบิดล็อกถูกปลดล็อกเท่านั้น อย่าใช้ตัวบ่งชี้เพื่อล็อกหรือปลดล็อกกระเป๋าข้างออกจากรถมอเตอร์ไซค์ e. รูปภาพ 13 ตรวจสอบว่าตัวบ่งชี้ไม่แสดงและยึดกระเป๋าข้างไว้อย่างแน่นหนา f. ดึงกระเป๋าข้างรถเพื่อตรวจสอบว่าแน่นแล้ว |
| 1 | ตัวยึดบังโคลน |
| 2 | ตัวหนุนบังโคลน |
| 3 | ที่กั้นระยะ(2) |
| 4 | ตัวยึดเชื่อมต่อ (2) |
| 5 | สกรูยึด (2) |
| 6 | แท่นวาง |
| 7 | แหวนแบร็คเก็ตยึด |
| 8 | แท่นรอง |
| 9 | สกรู |
รูปภาพ 10 กระเป๋าข้างด้านขวา
| 1 | ตัวยึดบังโคลน |
| 2 | ตัวหนุนบังโคลน |
| 3 | สเปเซอร์ |
| 4 | ตัวยึดเชื่อมต่อ |
| 5 | สกรูยึด |
| 6 | แท่นวาง |
| 7 | แหวนแบร็คเก็ตยึด |
| 8 | สกรู |
| 9 | โครง |
รูปภาพ 11 กระเป๋าข้างด้านซ้าย
| 1 | การล็อค |
| 2 | ก้านสลัก |
| 3 | ฝาปิดทรงเปลือกหอยด้านนอกของ |
| 4 | ลูกบิดล็อค |
| 5 | ตำแหน่งปลดล็อค |
| 6 | ตำแหน่งล็อค |
รูปภาพ 12 ลูกบิดล็อคกระเป๋าข้างรถ
| 1 | สัญญาณแจ้งเตือน (ตำแหน่งปลดล็อค) |
| 2 | แบร็คเก็ตแท่นรอง |
| 3 | สลักเกลียวยึด (2) |
| 4 | แท่นวาง |
| 5 | แหวนแบร็คเก็ตยึด |
รูปภาพ 13 แบร็คเก็ตแท่นรองกระเป๋าข้างรถ
เสร็จสมบูรณ์
| 1. | ติดตั้งที่นั่ง: ดูคู่มือการให้บริการ a. หลังจากติดตั้งที่นั่งแล้ว ให้ดึงที่นั่งขึ้นเพื่อให้แน่ใจว่าแน่นหนา | |
| 2. | ติดตั้งฟิวส์หลัก ดูคู่มือการให้บริการ |
