ชุดอุปกรณ์เปลี่ยนตำแหน่ง ตัวส่งสัญญาณเลี้ยว
941003592023-01-09
ข้อมูลทั่วไป
ตาราง 1 ข้อมูลทั่วไป
ชุด | เครื่องมือที่แนะนำ | ระดับทักษะ(1) |
|---|---|---|
67801349 | แว่นตานิรภัย ประแจวัดแรงบิด ลวดร้อยสายไฟ |  |
(1) อุปกรณ์พิเศษหรือเทคนิคที่ต้องใช้ในการติดตั้ง
เนื้อหาเกี่ยวกับชุดอุปกรณ์

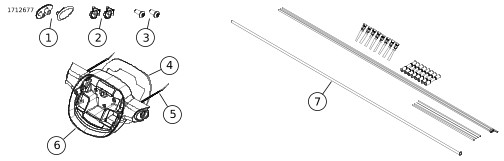

รูปภาพ 1 เนื้อหาเกี่ยวกับชุดอุปกรณ์: ชุดอุปกรณ์เปลี่ยนตำแหน่ง ตัวส่งสัญญาณเลี้ยว
ตาราง 2 เนื้อหาเกี่ยวกับชุดอุปกรณ์: ชุดอุปกรณ์เปลี่ยนตำแหน่ง ตัวส่งสัญญาณเลี้ยว
 | ตรวจสอบชิ้นส่วนทั้งหมดว่ามีอยู่ครบ ในชุดอุปกรณ์ ก่อนการติดตั้ง หรือก่อนถอดชิ้นส่วนออกจากยานพาหนะ | ||||
|---|---|---|---|---|---|
รายการ | จำนวน | คำอธิบาย | หมายเลขชิ้นส่วน | ข้อความ | |
 | 1 | 2 | ฝาครอบ ที่หนุนบังโคลน | 57300404 | |
| 2 | 2 | สายรัดสายไฟที่ยึด | 12500001 | |
| 3 | 2 | สกรู, หัวกระดุม | 10200589 | |
| 4 | 1 | ปะเก็น, แท่นรอง | ไม่มีจำหน่ายแยก | |
| 5 | 2 | แถบรัดสาย | 10126 | |
| 6 | 1 | ฐานไฟเลี้ยว | ไม่มีจำหน่ายแยก | |
| 7 | 1 | ชุดอุปกรณ์มัดสายไฟต่อขยาย | 69200150 | รวม: ท่อพีวีซี 72 นิ้ว, ความยาวสายไฟ 24 นิ้ว, ความยาวสายไฟ 42 นิ้ว, ขั้วต่อประกบก้น, หมุดขั้วต่อ AWG #16-20 |
ทั่วไป
รุ่น
สำหรับข้อมูลการใช้งานร่วมกันกับแต่ละรุ่น โปรดดูที่ ชิ้นส่วนและอุปกรณ์เสริม (P&A) แคตตาล็อกขายปลีก หรือแคตตาล็อกส่วนชิ้นส่วนและอุปกรณ์เสริมของ www.harley-davidson.com
ตรวจสอบว่าเอกสารคำแนะนำที่ใช้เป็นเอกสารเวอร์ชันล่าสุด มีจำหน่ายที่: h-d.com/isheets
ติดต่อศูนย์บริการลูกค้า Harley-Davidson ที่ 1-800-258-2464 (สหรัฐอเมริกา) หรือ 1-414-343-4056
ข้อกำหนดในการติดตั้ง
คำเตือนความปลอดภัยของผู้ขับขี่และผู้โดยสารขึ้นอยู่กับการติดตั้งชุดอุปกรณ์นี้อย่างถูกต้อง ใช้ขั้นตอนในคู่มือการให้บริการที่เหมาะสม หากคุณไม่สามารถดำเนินการหรือไม่มีเครื่องมือที่ถูกต้อง โปรดให้ตัวแทน Harley-Davidson ทำการติดตั้ง การติดตั้งอุปกรณ์นี้อย่างไม่เหมาะสมอาจส่งผลต่อการเสียชีวิตหรือการบาดเจ็บที่รุนแรง (00333b)
หมายเหตุ
เอกสารแนะนำฉบับนี้อ้างอิงจากข้อมูลคู่มือซ่อมบำรุง ต้องใช้คู่มือบริการสำหรับมอเตอร์ไซค์ปี/รุ่นเดียวกันเพื่อการติดตั้งนี้ ซึ่งรับได้จาก:
- ผู้จำหน่าย Harley-Davidson
- พอร์ทัลข้อมูลบริการ H-D, การเข้าถึงแบบบอกรับเป็นสมาชิก พร้อมให้ใช้งานสำหรับรถรุ่นปี 2001 เป็นต้นไป สำหรับข้อมูลเพิ่มเติม โปรดดูที่คำถามที่พบบ่อยเกี่ยวกับการบอกรับเป็นสมาชิก
เตรียมพร้อม
| 1. | เอาฟิวส์หลักออก ดูคู่มือการให้บริการ | |
| 2. | ถอดที่นั่งออก ดูคู่มือการให้บริการ | |
| 3. | ถอดบังโคลนหลังออก ดูคู่มือการให้บริการ |
ถอด
| 1. | ถอดชุดสัญญาณไฟเลี้ยวด้านหลังออกจากตัวหนุนบังโคลน ดูคู่มือการให้บริการ a. เก็บแท่นรองสัญญาณไฟเลี้ยวสําหรับใช้ในภายหลัง b. ทิ้งสแตนด์ออฟไฟเลี้ยว | |
| 2. | ถอดชุดไฟท้าย |
| 1 | สกรู (2) |
| 2 | ขันเลนส์ไฟท้าย |
รูปภาพ 2 ขันเลนส์ไฟท้าย:
| 1 | ไฟท้าย [93] |
| 2 | สัญญาณไฟเลี้ยวซ้าย [19] |
| 3 | สัญญาณไฟเลี้ยวขวา [18] |
| 4 | พลังงาน [94] |
รูปภาพ 3 ที่ตั้งตัวเชื่อมต่อ
| 1 | สกรู |
| 2 | ชุดประกอบฐาน |
รูปภาพ 4 ไฟท้ายมาตรฐาน
ติดตั้ง
| 1. | ติดตั้งสัญญาณไฟเลี้ยว: a. รูปภาพ 5
หยอดน้ำยาล็อคเกลียวลงบนสกรู (1)
ตัวล็อคเกลียวแรงสูงและสารกันรั่ว (แดง) LOCTITE 262 (94759-99) b. ติดตั้งสกรู (1) ขันให้แน่น แรงบิด: 14–17 N·m (10–13 ft-lbs) สกรูสัญญาณไฟเลี้ยว c. เดินสายเคเบิล (3) ตามที่แสดงไว้ผ่านช่องเปิดของฉากยึด d. ติดตั้งสายรัดสายเคเบิลใหม่ (2) | |
| 2. | รูปภาพ 6 เดินสายไฟสัญญาณเลี้ยวผ่านปะเก็น (1) | |
| 3. | เดินเส้นสายไฟสัญญาณเลี้ยวผ่านบังโคลนหลัง | |
| 4. | ติดตั้งแท่นรองสัญญาณไฟเลี้ยว (2) และปะเก็น (1) กับบังโคลนหลัง a. ตรวจสอบให้แน่ใจว่าไม่ได้บีบรัดสายไฟสัญญาณเลี้ยวใดๆ | |
| 5. | ติดตั้งสกรู (5) ขันให้แน่น แรงบิด: 4.5–5.5 N·m (40–49 in-lbs) สกรูฐานไฟเลี้ยว | |
| 6. | ตาราง 3 ต่อสายไฟขั้วต่อประกบ [94] กับสายไฟไฟท้าย [93] ดู คู่มือการวินิจฉัยระบบไฟฟ้า (EDM) | |
| 7. | รูปภาพ 6
ติดตั้งไฟท้าย
a. ติดตั้งไฟท้าย (3) กับฐานไฟเลี้ยว (2) b. ติดตั้งสกรู (4) ขันให้แน่น แรงบิด: 2.3–2.7 N·m (20–24 in-lbs) สกรูไฟท้าย | |
| 8. | ถอดขั้วต่อออกจากสายไฟสัญญาณเลี้ยว
ดู
EDM a. ติดฉลากสายไฟไปตามนั้นเพื่อความสะดวกในการประกอบ | |
| 9. | รูปภาพ 1 เพิ่มความยาวสายไฟพิเศษจากชุดต่อขยายสายรัด (7) | |
| 10. | รูปภาพ 7
เดินสายไฟสัญญาณเลี้ยวผ่านปะเก็น (2)
a. เพื่อป้องกันความสับสน ให้ต่อสายไฟครั้งละหนึ่งชุด b. ใช้ลวดร้อยสายไฟเพื่อช่วยในการเดินสายไฟ | |
| 11. | ติดตั้งขั้วต่อไฟสัญญาณเลี้ยวซ้ายและขวา ดู EDM | |
| 12. | รูปภาพ 8 ติดตั้งฝาครอบตัวหนุนบังโคลนทั้งสอง (2) กับส่วนรองรับบังโคลน (1) |
| 1 | สกรู (2) |
| 2 | แถบรัดสาย (2) |
| 3 | สายเคเบิ้ล |
| 4 | ปะเก็น |
| 5 | ขั้วต่อ (2) |
| 6 | สัญญาณเลี้ยว (2) |
รูปภาพ 5 ชุดประกอบสัญญาณไฟเลี้ยว
| 1 | ปะเก็น |
| 2 | ฐานไฟเลี้ยว |
| 3 | โคมไฟท้าย |
| 4 | สกรู (2) |
| 5 | สกรู |
รูปภาพ 6 ชุดประกอบไฟท้าย
| 1 | ตัวเชื่อมต่อจ่ายไฟ (ด้านหน้า) [40] |
| 2 | ท่อร้อยสาย |
| 3 | การเดินสายสายไฟเลี้ยว [18 & 19] |
| 4 | ตัวเชื่อมต่อจ่ายไฟ (ด้านหลัง) [94] |
รูปภาพ 7 การเดินชุดสายไฟบังโคลนด้านล่าง
| 1 | ตัวหนุนบังโคลน |
| 2 | ที่ครอบ (2) |
รูปภาพ 8 ฝาครอบตัวหนุนบังโคลน
ตาราง 3 ประกบไฟท้าย
สายไฟตัวเชื่อมต่อจ่ายไฟ [94] | ภายในประเทศ ไฟท้ายหลอดไส้ [93] | ไม่ใช่ภายในประเทศ ไฟท้ายหลอดไส้ [93] | ไฟท้าย LED [93] | |
|---|---|---|---|---|
สีน้ำเงิน | ประกบกับ | สีน้ำเงิน | สีส้ม/ขาว | สีน้ำเงิน |
สีดำ | สีดำ | สีดำ | สีดำ | |
สีน้ําเงินลายทาง | สีแดง/สีเหลือง | สีแดง/สีเหลือง | สีแดง/สีเหลือง | |
สีน้ําเงิน (สายพิเศษ)(1) | ผนึกกับท่อหดทนความร้อน | |||
(1) สายสีน้ําเงินสองเส้นอยู่ในแผ่นวงจรเดียวกันและมีเพียงสายเดียวที่ต้องประกบกัน
เสร็จสมบูรณ์
| 1. | ติดตั้งบังโคลนด้านหลัง ดูคู่มือการให้บริการ | |
| 2. | ติดตั้งที่นั่ง: หลังจากติดตั้งที่นั่งแล้ว ให้ดึงที่นั่งขึ้นเพื่อให้แน่ใจว่าแน่นหนา ดูคู่มือการให้บริการ | |
| 3. | ติดตั้งฟิวส์หลัก ดูคู่มือการให้บริการ |
