OFF ROAD ADJUSTABLE SHIFT LEVER
941004632023-01-17
PANGKALAHATANG IMPORMASYON
Talahanayan 1. Pangkalahatang Impormasyon
Mga Kit
Mga Iminumungkahing Kagamitan
Antas ng Kasanayan(1)
33600401
Mga Salaming Pangkaligtasan, Lyabe ng Torque
(1) Kinakailangan ang paghihigpit sa halaga ng torque o iba pang mga katamtamang kagamitan at pamamaraan
MGA NILALAMAN NG KIT

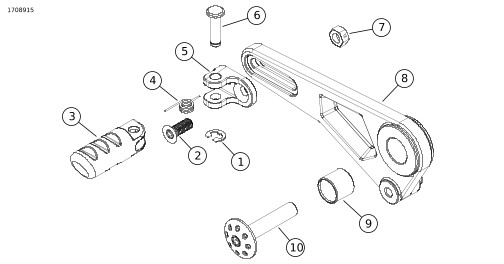

Figure 1. Mga Nilalaman ng Kit: Off Road Adjustable Shift Lever
Talahanayan 2. Mga Nilalaman ng Kit: Off Road Adjustable Shift Lever
Tiyakin na lahat ng nilalaman ay nasa kit bago magkabit o magtanggal ng mga item mula sa sasakyan.
Item
Qty
Paglalarawan
Part No. (Piyesa Blg.)
Mga tala
1
1
Clip
12200266
2
1
Turnilyo, flat head, TORX
10201353
3
1
Foot peg
33600409
4
1
Spring
11700064
5
1
Clevis, foot peg
33600410
6
1
Clevis pin
12000110
7
1
Lock nut
10100169
8
1
Shifter lever
Hindi ipinagbibili nang hiwalay
9
1
Bushing
Hindi ipinagbibili nang hiwalay
10
1
Turnilyo
10201348
PANGKALAHATAN
Mga Modelo
Para sa impormasyon ng fitment ng modelo, tingnan ang Parts and Accessories (Mga Piyesa at Accessory) (P&A) Retail na Katalogo o ang seksyon ng mga Piyesa at Accessory ng www.harley-davidson.com .
Tiyakin na ginagamit ang pinakabagong bersyon ng pahina ng tagubilin. Makukuha ito sa: h-d.com/isheets
Makipag-ugnayan sa Harley-Davidson Customer Support Center sa 1-800-258-2464 (para sa U.S. lang) o sa 1-414-343-4056.
Mga Kinakailangan sa Pagkakabit
BABALA
Ang kaligtasan ng nagmamaneho at pasahero ay nakasalalay sa tamang pag-i-install ng kit na ito. Gamitin ang naaangkop na mga pamamaraan sa manwal ng serbisyo. Kung ang pamamaraan ay hindi abot ng iyong kakayahan o wala kang mga angkop na kasangkapan, ipagawa sa isang dealer ng Harley-Davidson ang pag-i-install. Ang maling pag-i-install ng kit na ito ay maaaring magresulta sa kamatayan o malubhang pinsala. (00333b)
TALA
Tumutukoy sa impormasyon sa manwal ng serbisyo ang pahina ng tagubilin na ito. Ang manwal ng serbisyo para sa taon/modelo ng motorsiklo ay kinakailangan para sa pagkakabit na ito at makukuha sa:
  • Isang Harley-Davidson dealer.
  • H-D Service Information Portal (Portal ng Impormasyon sa Serbisyo), isang akses na nakabatay sa subscription na magagamit ng karamihang 2001 at mas bagong modelo. Para sa higit pang impormasyon, tingnan ang Mga madalas itanong tungkol sa mga subscription .
ALISIN
1. Figure 2 Tanggalin ang turnilyo ng shifter (5).
2. Tanggalin ang turnilyo ng lever (3), washer (2) at nut (8).
a. Itapon ang turnilyo ng lever (3) at washer (2).
3. Tanggalin ang Orihinal na Kagamitan (OE) shifter lever (4) mula sa pangmount na bracket ng shifter lever (1).
4. Tanggalin ang turnilyo ng shifter link (7) at shifter link (6).
5. Itapon ang OE shifter lever (4).
1Pangmount na bracket ng shifter lever
2Washer
3Turnilyo ng lever
4OE na Shifter lever
5Turnilyo ng shifter
6Shifter link
7Turnilyo ng Shifter link
8Nut
Figure 2. OE na Shifter Lever
IKABIT
1. Figure 3 Ikabit ang shifter link (5) at turnilyo ng shifter link (6) sa na-aadjust na shifter lever (3). Higpitan.
Torque: 10–12,5 N·m (89–111 in-lbs) Turnilyo ng Shifter link
2. Ikabit ang na-aadjust na shifter lever (3) sa pangmount na bracket ng shifter lever (1).
a. Ikabit ang turnilyo ng lever (2) at nut (7). Higpitan.
Torque: 24,5–30 N·m (18–22 ft-lbs) Turnilyo ng lever
3. Ikonekta ang shifter link (5) sa transmission shaft lever at ikabit ang turnilyo ng shifter (4). Higpitan.
Torque: 10,5–12 N·m (93–106 in-lbs) Turnilyo ng Shifter link
1Pangmount na bracket ng shifter lever
2Turnilyo ng lever
3Na-aadjust na shifter lever
4Turnilyo ng shifter
5Shifter link
6Turnilyo ng Shifter link
7Nut
Figure 3. Na-aadjust na Shifter Lever
Pag-aadjust
1. Figure 4 Luwagan ang turnilyo (1), i-adjust ang shifter peg.
2. Higpitan ang turnilyo (1).
Torque: 11–13 N·m (97–115 in-lbs) Turnilyo ng shifter peg
1Turnilyo
2Lock nut
Figure 4. Pag-aadjust ng Shifter Peg
