TAS SADEL SOFTAIL YANG DAPAT DIPERPANJANG
941003542023-01-09
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit | Alat-alat yang Disarankan | Level Keahlian(1) |
|---|---|---|
90202332 | Kaca Mata Pelindung, Kunci Torsi |  |
(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai
ISI KIT

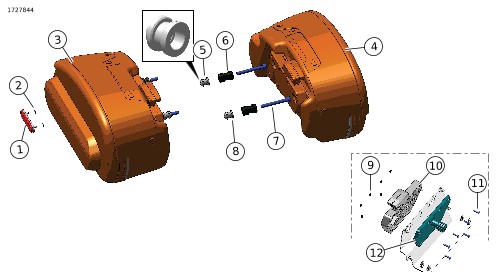

Gambar 1. Isi Kit: Tas Sadel Softail yang Dapat Diperpanjang
Tabel 2. Isi Kit: Kit Tas Sadel Softail yang Dapat Diperpanjang
 | Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan. | ||||
|---|---|---|---|---|---|
Item | Jumlah | Deskripsi | No. Komponen | Catatan | |
 | 1 | 2 | Kit reflektor, termasuk item 2 | 59480-04A | |
| 2 | 4 | Klip cincin | Tidak dijual terpisah | |
| 3 | 1 | Tas sadel, dapat diperpanjang, kanan | Tidak dijual terpisah | |
| 4 | 1 | Tas sadel, dapat diperpanjang, kiri | Tidak dijual terpisah | |
| 5 | 2 | Perangkat keras gandeng Holdfast™, belakang | 52300730 | |
| 6 | 4 | Pin gandeng | 90202550 | |
| 7 | 4 | Sekrup, hitam | 10201382 | |
| 8 | 2 | Perangkat keras gandeng Holdfast™, depan | 52300729 | |
| 9 | 12 | Mur | 10100179 | |
| 10 | 1 | Mekanisme penguncian, kiri | 90202554 | |
| Mekanisme penguncian, kanan | 90202553 | |||
| 11 | 12 | Sekrup | 10201415 | |
| 12 | 2 | Rumah kunci bagian dalam | 90202544 | |
| 13 | 2 | Tas pelindung air hujan (tidak ditampilkan) | 93300169 | |
UMUM
Model
Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
Kit ini dapat digunakan dengan Rak Softail yang Dapat Dilepas atau dengan Sissybar yang Dapat Dilepas. Lihat Katalog Ritel P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris) guna mengetahui daftar komponen atau aksesori yang diperlukan untuk model sepeda motor Anda.
Pembelian terpisah kit Leather Protectant Harley-Davidson (Komponen No. 93600034) disarankan untuk membersihkan tas sadel.
Model FXLR, FXLRS, FXBB, FXBBS, FLSL, FXST Softail 2018 dan yang lebih baru:
Memerlukan pembelian terpisah dari Kit Relokasi Lampu Sein (No. Komponen 67800802A atau 67800830A).
Model FXBB, FXBBS, FLSL dengan pelat nomor dudukan samping Softail 2018 dan yang lebih baru:
Pembelian terpisah dari setiap komponen diperlukan untuk merakit Dudukan Pelat Nomor Dudukan Tengah.
Gambar 2
- Braket, sepatbor belakang, penyangga penguat (No. Komponen 59500448, Item 6) (Jmlh 1)
- Selotip busa uretan (No. Komponen 11100010, Item 4) (Jmlh 3)
- Rumah, soket tiga arah (No. Komponen 69201406, Item 12) (Jmlh 1)
- Terminal, soket, 18 AWG (No. Komponen 69201442, Item 11) (Jmlh 2)
- Pin segel (No. Komponen 69201427, Item 10) (Jmlh 2)
- Segel kabel (No. Komponen 69201301, Item 13) (Jmlh 1)
- Pengikat kabel, kaitkan (No. Komponen 10177, Item 9) (Jmlh 2)
- Lampu, pelat nomor, Item 14 (No. Komponen 73504-11, Item 15) (Jmlh 1)
- Pemegang, pelat nomor, (No. Komponen 67900316, Item 3) (Jmlh 1)
- Selotip, bantalan busa (No. Komponen 11100236, Item 2) (Jmlh 2)
- Reflektor, merah (No. Komponen 69490-07, Item 1) (Jmlh 1)
- Sekrup, (No. Komponen 4091, Item 8) (Jmlh 2)
- Sekrup, (No. Komponen 3612, Item 7) (Jmlh 2)
- Sekrup, (No. Komponen 4365, Item 5) (Jmlh 2)
- Pemisah (standoff), panjang: hitam (No. Komponen 69933-08) (Jmlh 1) atau krom (No. Komponen 69438-06) (Jmlh 1)
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis tahun sepeda motor dan model sepeda motor dibutuhkan untuk pemasangan ini dan tersedia dari:
- Dealer Harley-Davidson.
- Portal Informasi Layanan H-D, akses berbasis langganan untuk sebagian besar model mulai tahun 2001 dan yang lebih baru. Lihat Pertanyaan Umum tentang Berlangganan untuk informasi lebih lanjut.
PERINGATANJangan melebihi kapasitas beban tas kargo. Beri beban yang sama pada setiap tas kargo. Terlalu banyak beban di dalam tas kargo dapat mengakibatkan sepeda motor kehilangan kontrol, yang dapat menyebabkan kematian atau cedera parah. (00383a)
CATATAN
Kapasitas bobot maksimum tas sadel adalah 6,8 kg (15 lb) .
PERSIAPAN
| 1. | Lepas sekring utama. Lihat manual servis. | |
| 2. | Lepas jok. Lihat manual servis. |
PELEPASAN
Sepatbor Belakang
| 1. | Lepaskan sepatbor belakang. Lihat manual servis. | |
| 2. | Lepas penyangga sepatbor kiri dari sepatbor. Lihat manual servis. a. Lepas sambungan harnes pelat nomor dari lampu sein. Lihat Manual Diagnostik Kelistrikan (EDM) . b. Lepas lampu sein kiri dengan harnes. c. Lepas dan buang braket pelat nomor dudukan samping dengan harnes. d. Lepas dan buang pemisah lampu sein pendek. | |
| 3. | Lepas penyangga sepatbor kanan dari sepatbor. Lihat manual servis. a. Lepas sambungan harnes lampu sein kanan. Lihat EDM . b. Lepas lampu sein kanan dengan harnes. |
MERAKIT TEMPAT PELAT NOMOR DUDUKAN TENGAH
CATATAN
Lihat
Persyaratan Pemasangan
untuk model kendaraan.
| 1. | Gambar 2 Kelupas bagian belakang kedua selotip pemasangan bantalan (4) dan pasang di rakitan braket (6). | |
| 2. | Kelupas bagian belakang selotip pemasangan bantalan (4) dan pasang di tempat pelat nomor (3) | |
| 3. | Kelupas bagian belakang kedua selotip pemasangan busa (2) dan pasang pada tempat pelat nomor (3). | |
| 4. | Pasang tempat pelat nomor (3) ke rakitan braket (6) dengan sekrup (5, 7). | |
| 5. | Kencangkan sekrup (5). Torque: 7,11–8,69 N·m (63–77 in-lbs) | |
| 6. | Kencangkan sekrup (7). Torque: 2,03–2,37 N·m (18–21 in-lbs) | |
| 7. | Kelupas bagian belakang dan pasang reflektor (1) ke tempat pelat nomor (3). | |
| 8. | Pasang rumah lampu belakang (14,15) dan sekrup (8). Kencangkan. Torque: 1,1–2,25 N·m (10–20 in-lbs) | |
| 9. | Gambar 3 Rutekan harnes kabel (2) melalui rakitan penopang sepatbor dalam (1).. | |
| 10. | Gambar 2 Hubungkan pin ke konektor 3-pin (12). Lihat EDM. |
| 1 | Reflektor |
| 2 | Selotip bantalan pemasangan (2) |
| 3 | Tempat pelat nomor |
| 4 | Selotip bantalan pemasangan (3) |
| 5 | Sekrup, pemasangan bagian dalam (2) |
| 6 | Rakitan braket |
| 7 | Sekrup, pemasangan sisi luar (2) |
| 8 | Sekrup, lampu (2) |
| 9 | Pengikat kabel (2) |
| 10 | Pin segel |
| 11 | Terminal, 18 AWG |
| 12 | Rumah, soket tiga arah |
| 13 | Segel kabel (3) |
| 14 | Bola Lampu |
| 15 | Lampu |
Gambar 2. Braket Pelat Nomor
| 1 | Rakitan penyangga sepatbor dalam |
| 2 | Harnes |

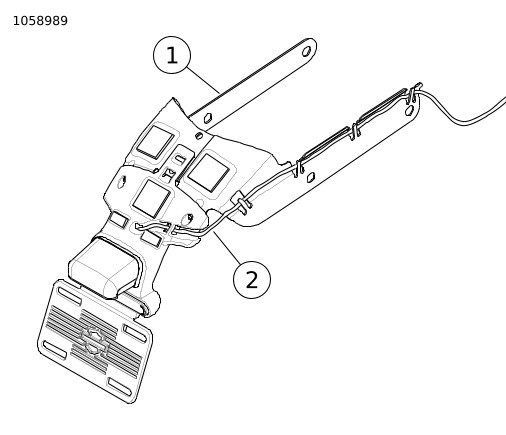

Gambar 3. Rakitan Penyangga Sepatbor Dalam (Standar)
PASANG
Relokasi Lampu Sein
CATATAN
Lihat Persyaratan Pemasangan untuk model kendaraan.
| 1. | Pasang kit Relokasi Lampu Sein ke penyangga sepatbor. a. Kit Relokasi Lampu Sein. Ikuti instruksi kit. b. Pasang pemisah pada lampu sein kiri. c. Rutekan harnes di penyangga sepatbor. d. Pasang dudukan tengah pelat nomor, penyangga sepatbor hingga sepatbor. Lihat manual servis. | |
| 2. | Pasang sepatbor belakang. Lihat manual servis. | |
| 3. | Gambar 4 Sambungkan konektor (3). |
| 1 | Konektor lampu kanan |
| 2 | Konektor lampu kiri |
| 3 | Konektor lampu pelat nomor |

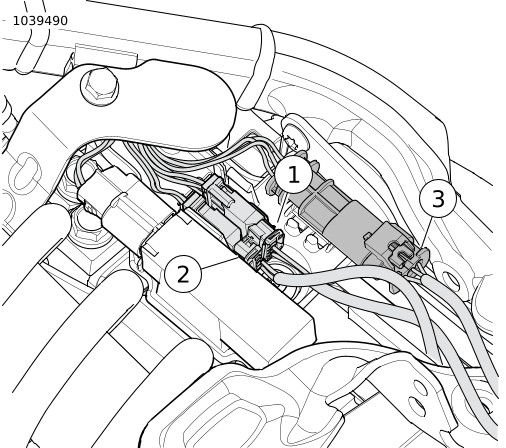

Gambar 4. Konektor Lampu Sein
Titik Gandeng
| 1. |
Pasang titik gandeng
baru
ke sepatbor kendaraan.
a. Gambar 7
Buka tas sadel, tekan tombol pengunci bagian dalam (1) dan putar 90° ke posisi tidak terkunci.
b. Gambar 7
Tekan tombol pelepas (2) dan angkat gagang pengunci (3).
c. Gambar 1
Lepaskan pin gandeng (6).
d. Gambar 5
Pasang perangkat keras gandeng belakang (3), pin penggandeng (1) dan sekrup (4).
e. Gambar 5
Pasang perangkat keras penggandeng depan (2), pin gandeng (1) dan sekrup (4).
f. Sekrup torsi (4). Kencangkan. Torque: 38–43 N·m (28–32 ft-lbs) |
| 1 | Pin gandeng |
| 2 | Perangkat keras penggandeng, depan |
| 3 | Perangkat keras penggandeng, belakang |
| 4 | Sekrup |
Gambar 5. Titik Gandeng (sisi kiri ditampilkan)
Penyetelan Titik Gandeng
| 1. | Sesuaikan kekencangan titik gandeng CATATAN Jika rangka sandaran atau rak berderak setelah dipasang, titik docking harus disesuaikan. Sisipan titik docking plastik hitam berbentuk lonjong. Ketika "T" pada titik docking berada di atas dan bawah, titik docking berada di posisi paling longgar. Ketika "T" di depan dan belakang, titik docking berada di kondisi paling kencang. a. Lihat Gambar 6. Untuk menyetel, putar (3) secara bertahap sehingga "T" (1) tidak lagi berada di atas dan mendekati salah satu posisi (2). b. Di setiap tahap, periksa kesesuaiannya dengan aksesori. c. Lanjutkan pemutaran secara bertahap dan uji sampai kekencangan yang diinginkan tercapai. Posisi paling kencang adalah ketika "T" mencapai posisi (2). d. Kencangkan sekrup titik docking. Torque: 38–43 N·m (28–32 ft-lbs) |
| 1 | Posisi paling longgar (lokasi T) |
| 2 | Posisi paling kencang (lokasi T) |
| 3 | Arah pemutaran yang dimungkinkan |

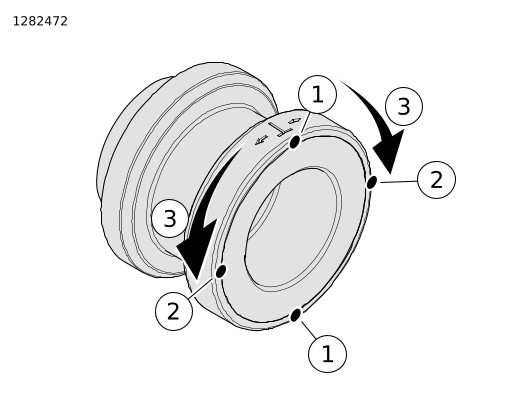

Gambar 6. Bagian Datar Titik Docking
TAS KARGO
Memasang
| 1. | Gambar 7 Tekan tombol pelepas (2) dan angkat gagang pengunci (3). | |
| 2. | Miringkan sedikit tas sadel dan geser ke atas titik gandeng. | |
| 3. | Memastikan tas sadel terpasang sepenuhnya ke titik gandeng. | |
| 4. | Tekan pegangan pengunci (3) untuk menahan tas sadel ke kendaraan. a. Mekanisme penguncian akan terdengar menghubungkan titik-titik gandeng. b. Pegangan pengunci akan menyembul jika tas sadel tidak terpasang dengan benar ke kendaraan. | |
| 5. | Gambar 1
Pasang reflektor (1).
a. Cari pelat di saku luar tas sadel. b. Temukan dua lubang dan potonglah. c. Pasang reflektor dan kencangkan dengan dua klip cincin (2). |
Memindahkan
| 1. | Gambar 7 Tekan tombol gagang (2) dan angkat gagang pengunci (3). |
Kunci/Buka Kunci Tas Sadel ke Kendaraan
| 1. | Gambar 7
Pasang tas sadel ke kendaraan:
a. Buka tas sadel, tekan tombol pengunci bagian dalam (1) dan putar 90° ke posisi terkunci. | |
| 2. | Gambar 7
Lepas tas sadel dari kendaraan:
a. Buka tas sadel, tekan tombol pengunci bagian dalam (1) dan putar 90° ke posisi tidak terkunci. |
CATATAN
Untuk mencegah akses ke bagian dalam tas sadel, kunci ritsleting dengan gembok.
| 1 | Kenop kunci bagian dalam, kunci/buka kunci |
| 2 | Tombol pelepas |
| 3 | Gagang pengunci |
Gambar 7. Kunci/Buka Kunci/Kaitkan
| 2 | Penggandengan |
| 1 | Tas sadel, dapat diperpanjang |
Gambar 8. Tas Sadel Dapat Diperpanjang Terpasang
SELESAI
| 1. | Pasang jok. Setelah memasang jok, pastikan jok terpasang kencang dengan menariknya ke atas. Lihat manual servis. | |
| 2. | Pasang sekring utama. Lihat manual servis. |
PEMELIHARAAN
Membersihkan Ulir Pengencang
Untuk mencapai beban klem yang tepat, selalu bersihkan ulir pengencang dan lubang berulir sebelum perakitan.
CATATAN
Jangan menggunakan tap pemotong ulir atau gerinda untuk membersihkan ulir.
- Bersihkan semua material threadlock dari ulir pengencang dan lubang ulir.
- Gunakan sikat kawat atau gerinda pembersih ulir untuk membersihkan ulir pengencang.
- Gunakan pembersih ulir untuk membersihkan lubang ulir.
- Gunakan pembersih PJ1 atau pembersih serupa untuk membersihkan semua jejak minyak dan kontaminan dari ulir.
- Bersihkan semua lubang ulir dengan udara kompresi bertekanan rendah.
Selalu pastikan kebersihan lubang tersembunyi sebelum perakitan. Mengencangkan sekrup dengan lubang yang masih mengandung debu, air, atau minyak dapat menyebabkan hasil cor retak atau patah.
Titik Gandeng
Jika titik docking aus, aksesori yang dapat dilepas yang terpasang akan menjadi longgar dan berderak. Kencangkan dengan menggunakan metode berikut.
| 1. | Catat posisi "T" saat ini untuk setiap titik docking. Lepaskan sekrup dari titik docking belakang. | |
| 2. | Bersihkan threadlocker dari sekrup titik docking dan ulir lubang pemasangan, baca MEMBERSIHKAN ULIR PENGENCANG, sebelum memberikan threadlocker pada kepala sekrup. Pasang titik docking, sekrup, dan cincin. Kencangkan dengan jari hingga erat.LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BIRU) (99642-97) | |
| 3. | Lihat Gambar 6. Jika "T" tidak berada dalam posisi paling kencang (2), putar sedikit titik docking, untuk menggerakkan "T" ke arah (2) hingga kencang dan pas pada aksesori di setiap lokasi. | |
| 4. | Kencangkan sekrup titik docking. Kencangkan. Torque: 38–43 N·m (28–32 ft-lbs) | |
| 5. | Jika titik docking "T" berada dalam posisi (E): a. Lepaskan sekrup dari titik docking belakang. b. Putar setiap titik docking sampai "T" di seberangnya mencapai posisi paling longgar (1). c. Bersihkan threadlocker dari sekrup titik docking dan ulir lubang pemasangan, baca MEMBERSIHKAN ULIR PENGENCANG, sebelum memberikan threadlocker pada kepala sekrup. Pasang sekrup dan cincin. Kencangkan dengan jari hingga erat.LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BIRU) (99642-97) d. Periksa aksesori yang dapat dilepas pada setiap titik docking, sambil memutar "T" ke arah (2) hingga kencang dan pas pada aksesori yang dapat dilepas di setiap lokasi. Kencangkan sekrup titik docking. Kencangkan. Torque: 38–43 N·m (28–32 ft-lbs) | |
| 6. | Setelah beberapa penyesuaian, jika aksesori yang dapat dilepas terus berderak atau tetap longgar, ganti titik docking. |
Sekrup Titik Gandeng
PEMBERITAHUAN
Kesalahan pengencangan perangkat keras ke torsi yang ditentukan dapat menyebabkan kerusakan pada aksesori terpasang. (00508b)
| 1. | Setelah 500 mil perjalanan dengan tas sadel terpasang, torsi pada sekrup pemasangan titik gandeng perlu diperiksa. Periksa untuk memastikan torsi yang tepat tetap terjaga dan kencangkan sekrup jika diperlukan. Kencangkan. a. Sekrup titik gandeng depan dan belakang. Torque: 38–43 N·m (28–32 ft-lbs) |
Perawatan Tas Sadel
Kit Leather Protectant Harley-Davidson (No. Komponen 93600034) direkomendasikan untuk membersihkan penutup tas sadel.
- Gunakan sikat kain lembut, kain atau spons dengan sabun dan air untuk membersihkan bagian lain dari tas sadel. Bilas dengan air bersih.
- Jangan gunakan bahan pembersih yang kuat, alat pembersih kasar, atau pembersih bertekanan tinggi.
- Bersihkan produk setelah berkendara dalam kondisi asin untuk mencegah garam menyebabkan kerusakan.
Berisi satu atau lebih dari bahan-bahan berikut:
- Aluminium
- Baja nirkarat
- Baja
- Nilon
- ABS
- Kulit
- Akrilik
- Poliester
- EVA
