KIT PROTECTION ARRIÈRE DE TRIKE
J058202024-01-02
GÉNÉRALITÉS
Numéro de kit
49000069, 49000069A
Modèles
Pour obtenir des informations sur la configuration des modèles, consulter le catalogue P&A de vente au détail ou la section Parts and Accessories (Pièces et accessoires) sur le site www.harley-davidson.com (en anglais uniquement).
Outils et fournitures requis
L’achat séparé de frein-filet produit d’étanchéité LOCTITE ® 243 (bleu) (numéro de pièce H-D 99642-97) est nécessaire pour l’installation correcte de ce kit.
L’aide d’un assistant peut être nécessaire lors de l’installation de ce kit.
POSE
| 1. | Régler le frein de stationnement du véhicule, ouvrir la porte du coffre et retirer les doublures du coffre. | |
| 2. | Voir Figure 1 . Localiser les quatre vis avec rondelles (A) dans le plancher du compartiment du coffre qui maintiennent le corps au cadre arrière. En laissant la rondelle en place, retirer l’une des vis. Mettre de côté la vis pour l’étape suivante, puis éliminer. | |
| 3. | Voir l'encart dans la Figure 1 . Appliquer de la LOCTITE 243 (bleu) sur les vis longues (1). a. Marquer la longueur (B) de la vis d’origine (C) sur une nouvelle vis longue (1). b. Appliquer de la LOCTITE 243 (bleu) (D) 10 mm (½ in) sur les filetages de vis du côté de la tête de la marque. REMARQUE Installer les quatre vis longues (1) avant de commencer le serrage. | |
| 4. | Mettre en place chaque vis longue (1) dans la rondelle (A) et le plancher du coffre. Serrer. Couple : 24,4 N·m (18 ft-lbs) Vis longues REMARQUE Orienter les supports de montage comme indiqué à la section Figure 1 . | |
| 5. | Installer des supports de montage (2) sur la face inférieure du cadre avec les écrous de verrouillage (6) et les rondelles (3). Serrer seulement suffisamment pour que le support entre légèrement en contact avec le cadre. | |
| 6. | Appliquer de la LOCTITE 243 (bleu) sur les filetages des vis courtes (4). REMARQUE L’ensemble protection arrière s’installe à l’extérieur des supports (2). | |
| 7. | Soulever la protection arrière pour la mettre (7) en place. Fixer avec les vis courtes (4) et les rondelles (3). Serrer. Couple : 24,4 N·m (18 ft-lbs) Vis courtes | |
| 8. | Aligner la protection arrière uniformément sur le contour du bas du corps pour une meilleure apparence et pour assurer le dégagement entre le rail et la carrosserie du véhicule. | |
| 9. | Avec un assistant qui tient les têtes de vis à l’intérieur du coffre, serrer les quatre écrous de blocage (6). Couple : 24,4 N·m (18 ft-lbs) Contre-écrou | |
| 10. | Installer les doublures du coffre. |
PIÈCES DE RECHANGE

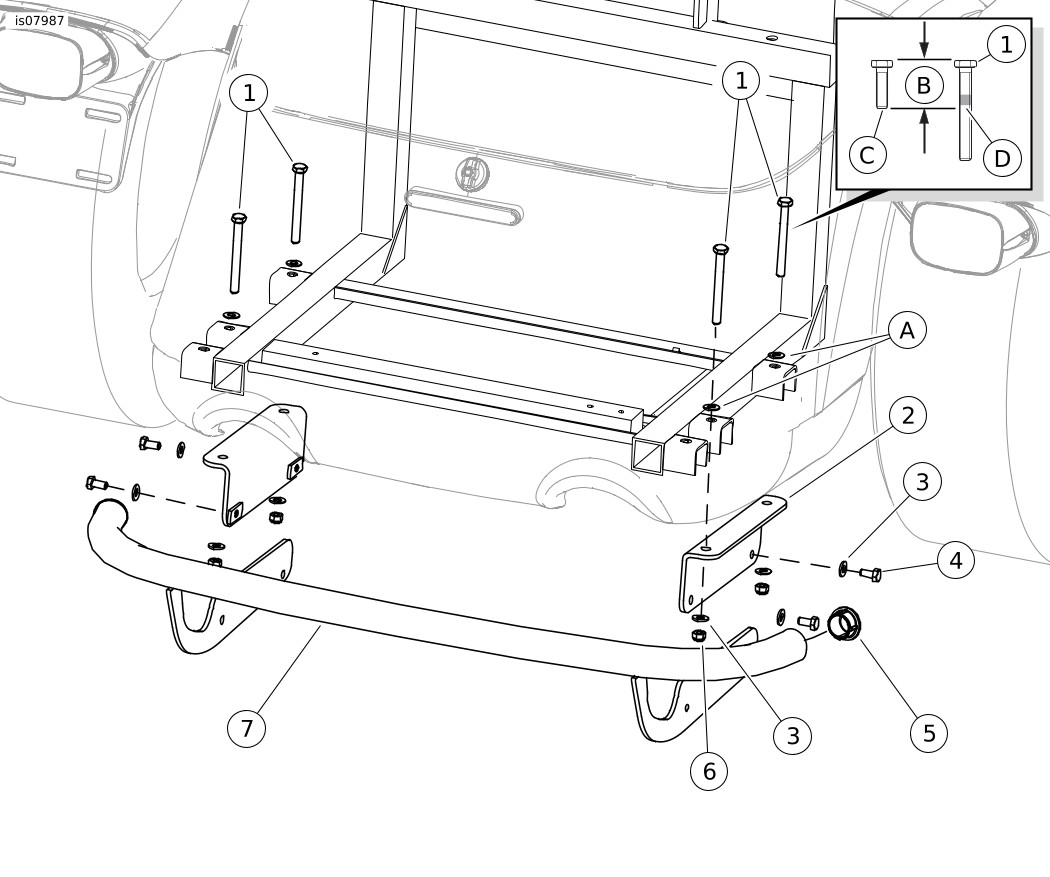

Figure 1. Pièces de rechange : Kit protection arrière de trike
Tableau 1. Pièces de rechange
Article | Description (quantité) | Numéros de pièce |
|---|---|---|
1 | Vis, longue (4) | 10500002 |
2 | Support (2) | Non vendue |
3 | Rondelle (8) | 6702 |
4 | Vis, courte (4) | 2882W |
5 | Bouchon, chrome (2 installés) | 49000075 |
6 | Contre-écrou (4) | 7739 |
7 | Ensemble protection arrière | Non vendue |
Articles mentionnés dans le texte, mais non inclus dans le kit : | ||
A | Rondelle d’origine (4) | |
B | Longueur de la vis d’origine | |
C | Vis d'origine | |
D | Appliquer de la Loctite 243 (bleu) sur une nouvelle vis | |
